Schalterprogramme
ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N,12,5kA OVR ZP+ 3N 12.5-255
586,66 €
Includes 19% MwSt.
plus shipping

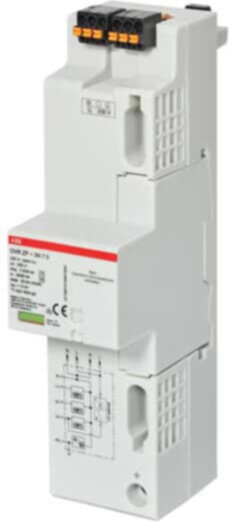

ABB Stotz TT/TN-S Kombi-Ableiter OVR ZP+ OVR ZP+ 3N 12.5-255
Nicht auf Lager - Lieferzeit bis zu 14 Werktage*
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.
Description
Kombi-Ableiter Typ 1+2+3 mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit vorbereiteten Spannungsabgriff. Der Spannungsabgriff (L und N) für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100, kann jederzeit mittels einem Set (optional), nachgerüstet werden.
Anwendung: Gebäude mit äußerem Blitzschutz (BSK III/IV) und zur Erfüllung der Anforderungen zum Blitz- und Überspannungsschutz der elektrischen Anlage nach der Blitzschutznorm DIN VDE 0185-305 Teil 1-4.
Additional information
| Weight | 0,11 kg |
|---|---|
| Dimensions | 21,7 × 6,5 × 11,5 cm |
| Gtin |
3660308528001 |
| MPN |
2CTB815799R1900 |
| Brand |
Abb |
| Serie |
OVR ZP |
| Artikel Klasse |
Kombi-Ableiter für Energietechnik |
| Netzform DC |
nein |
| Netzform IT |
nein |
| Netzform TN |
ja |
| Netzform TN-C |
nein |
| Netzform TN-C-S |
ja |
| Netzform TN-S |
ja |
| Netzform TT |
ja |
| Netzform sonstige |
nein |
| Polzahl |
4 |
| Blitzstoßstrom (10/350 µs) |
12,5 kA |
| Höchste Dauerspannung AC |
255 V |
| Nennspannung AC |
230 V |
| Schutzpegel |
1,5 kV |
| Schutzpegel L-N |
1,5 kV |
| Schutzpegel L-PE |
1,5 kV |
| Schutzpegel N-PE |
1,5 kV |
| Folgestromlöschfähigkeit |
25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
-1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
-1 A |
| Montageart |
Sammelschiene |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
50 mm² |
| Fernsignalisierung |
nein |
| Signalisierung am Gerät |
optisch |
| Prüfklasse |
Typ 1 und 2 |
| Integrierte Vorsicherung |
nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät |
nein |
| Spannungsschaltende Funkenstreckentechnologie |
nein |
| Überstromgeschützter Spannungsabgriff |
nein |
| Schutzart (IP) |
IP20 |
