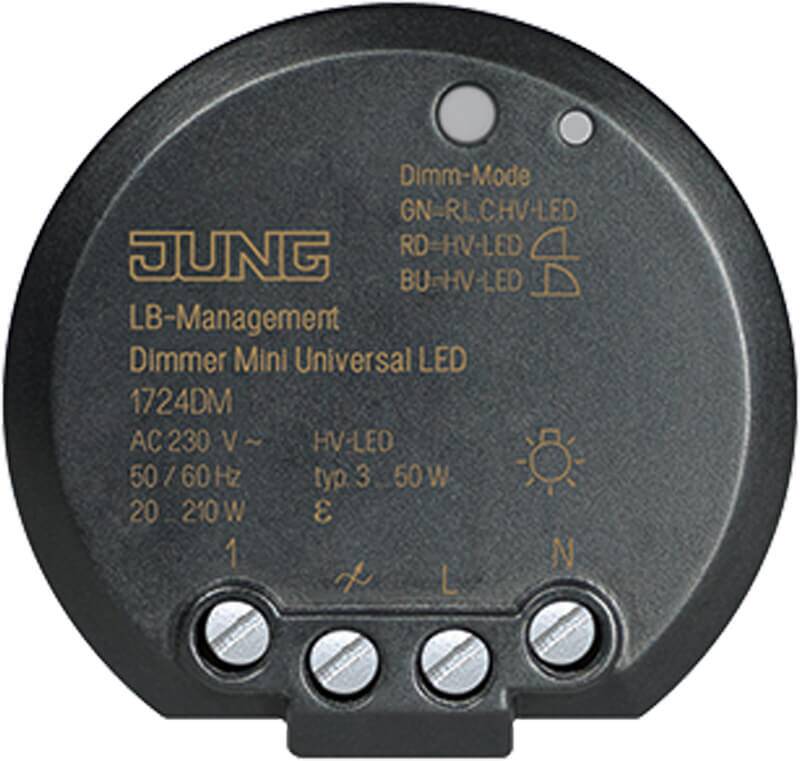

Jung Dimmer Mini Universal LED Phas.an/abschnit 1724 DM

mit Nebenstelleneingang Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt Montage in Gerätedose nach EN 60670-1 in Kombination mit einer geeigneten Abdeckung Montage in Aufputzgehäuse oder Einbauadapter (Art.-Nr. FM-EBG) für Zwischendecken Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Testbetrieb zur Funktionsprüfung Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,3 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 … +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 … 210 W HV-Halogenlampen: 20 … 210 W Elektronische Trafos: 20 … 210 W Elektronische Trafos mit NV-LED: typ. 20 … 50 W Induktive Trafos: 20 … 210 VA Induktive Trafos mit NV-LED: typ. 20 … 50 VA HV-LED-Lampen dimmbar: typ. 3 … 50 W Kompaktleuchtstofflampen dimmbar: typ. 3 … 50 W Bei Einstellung &quot
LED-Phasenabschnitt&quot
verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 … 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 … 210 VA Ohmsch und HV-LED: typ. 3 … 50 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 … 50 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss: Schraubklemmen eindrähtig: 1 x 0,75 … 2,5 mm2 2 x 0,75 … 1,5 mm2 feindrähtig ohne Aderendhülse: 1 x 1,0 … 4,0 mm22 x 1,0 … 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 1,0 … 2,5 mm22 x 1,0 … 1,0 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10 Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10 unbeleuchtete Installationstaster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Maße (Ø x H): 48 x 19,5 mm
