Jung Schalter-Serien verstehen: LS 990, A 550 und AS 500 im Überblick

Kaum ein Hersteller prägt die deutsche Elektroinstallation so stark wie Jung – und kaum eine Programmwelt sorgt beim ersten Blick für so viele Fragezeichen. LS 990, A 550 und AS 500 klingen ähnlich, verfolgen aber unterschiedliche Ansprüche zwischen Design-Ikone, wohnlicher Mitte und funktionalem Zweckbau. In diesem Ratgeber sortieren wir die Serien, erklären, wie die technischen Einsätze über die Programmgrenzen hinweg zusammenspielen, und zeigen dir anhand konkreter Produkte, wie du sinnvoll kombinierst.

Die drei Jung-Serien im Überblick

Bevor wir in die Einsätze einsteigen, lohnt sich das grundsätzliche Verständnis: Bei Jung – wie bei den meisten Marken – trennen sich Design (die sichtbare Abdeckung, Rahmen und Wippe) und Funktion (der Einsatz, der in der Gerätedose sitzt). Die Serien LS 990, A 550 und AS 500 unterscheiden sich vor allem in der sichtbaren Ebene. Die dahinterliegende Mechanik und Elektronik ist über weite Strecken kompatibel, weil Jung auf einheitliche Einsätze und Rasterungen setzt.

LS 990 – der Design-Klassiker

Die LS-Reihe ist die Design-Ikone im Jung-Programm: klare Kanten, schmale Fugen und eine Wippe, die formatfüllend wirkt. Typisch ist das großzügige Erscheinungsbild, das du gut an einer passenden Wippe wie der Jung Wippe Jalousie Schalter/Taster LS995PSWM ablesen kannst. Sie ist in graphitschwarz matt gehalten, besteht aus lackiertem Duroplast und misst 70 x 70 mm – das großformatige LS-Maß, das der Serie ihren ruhigen, flächigen Charakter gibt.

Wichtig: Diese Wippe ist für die Jalousiefunktion vorgesehen und passt auf den Jung Jalousie-Wippschalter 10AX 250V Sch.1-poliert 509 VU sowie auf den Jung Jalousie-Wippschalter 250V 10AX Taster 1-polig 539 VU. Das Design bestimmst du also über die Wippe, die Funktion über den Einsatz darunter.

A 550 – die wohnliche Mitte

Die A-Serie (A 550 und Verwandte) ist die klassische Wohnraumlösung: freundliche Formen, breite Farbauswahl und ein Erscheinungsbild, das sich zurückhaltend in nahezu jede Einrichtung einfügt. Ein typischer Vertreter der A-Formsprache ist die Jung Wippe Symbole alpinweiß für Jalousie Wippschalter A 595 P WW. Sie ist in alpinweiß gehalten, aus Duroplast gefertigt und misst 55 x 55 mm – das kompaktere A/AS-Format. Praktisch ist die aufgedruckte Symbolik für die Jalousiebedienung.

Auch diese Wippe arbeitet mit denselben Jalousie-Einsätzen zusammen, konkret mit dem Jung Jalousie-Wippschalter 10AX 250V Sch.1-poliert 509 VU und dem Jung Jalousie-Wippschalter 250V 10AX Taster 1-polig 539 VU. Du siehst: Ein und derselbe Einsatz trägt je nach gewählter Wippe ein LS- oder ein A-Gesicht.

AS 500 – der funktionale Zweckbau

AS 500 ist die pragmatische Variante für Objekt- und Zweckbau: robust, wirtschaftlich und optisch nah an der A-Serie mit dem gleichen 55-mm-Raster. Der Fokus liegt hier weniger auf Design-Feinheiten als auf verlässlicher Grundausstattung in größerer Stückzahl – etwa im Mietwohnungsbau, in Büros oder in Fluren. Weil sich AS 500 dieselben Einsätze mit LS 990 und A 550 teilt, kannst du budgetgetrieben planen, ohne dich technisch festzulegen.

Die Jalousie-Steuerung: von der Wippe bis zum smarten Einsatz

Für die Beschattung bietet Jung zwei Wege: die klassische elektromechanische Bedienung über Wippschalter beziehungsweise -taster und die einsatzbasierte Lösung mit Systemaufsätzen. Beide lassen sich mit den oben genannten Wippen kombinieren.

Klassisch: Wippschalter und Wipptaster

Der Jung Jalousie-Wippschalter 10AX 250V Sch.1-poliert 509 VU ist die schaltende Variante: einmal antippen, und die Jalousie fährt in die gewählte Richtung. Der Jung Jalousie-Wippschalter 250V 10AX Taster 1-polig 539 VU arbeitet als Taster, fährt also nur, solange du drückst. Beide sind mit Federklemmen für starre Leiter bis 2,5 mm² ausgestattet und erfüllen die Verbindungsklemmen nach DIN VDE 0632 (EN 60669). Entscheidend für die Motorsicherheit ist die integrierte Umkehrsperre: Ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert – das schont den Antrieb.

Systembasiert: die Jalousieeinsätze

Wer Beschattung automatisieren möchte, greift zu den Einsätzen mit passendem Aufsatz. Der Jung Jalousieeinsatz Standard 1730 JE Angebot steuert elektrisch betriebene Jalousien, Rollläden und Markisen und bietet eine automatische Zeitsteuerung über den Aufsatz. Er arbeitet mit AC 230 V, hat eine Laufzeit von ca. 120 s, eine Anschlussleistung für Motoren von 700 W und eine Standby-Leistung von maximal 0,5 W. Praktisch sind die Umpolfunktion der Ausgänge zur vereinfachten Inbetriebnahme und die Möglichkeit, über den Aufsatz eine Lüftungsposition zu speichern. Der Anschluss erfolgt über Schraubklemmen (eindrähtig 1 x 0,5 … 4,0 mm²).

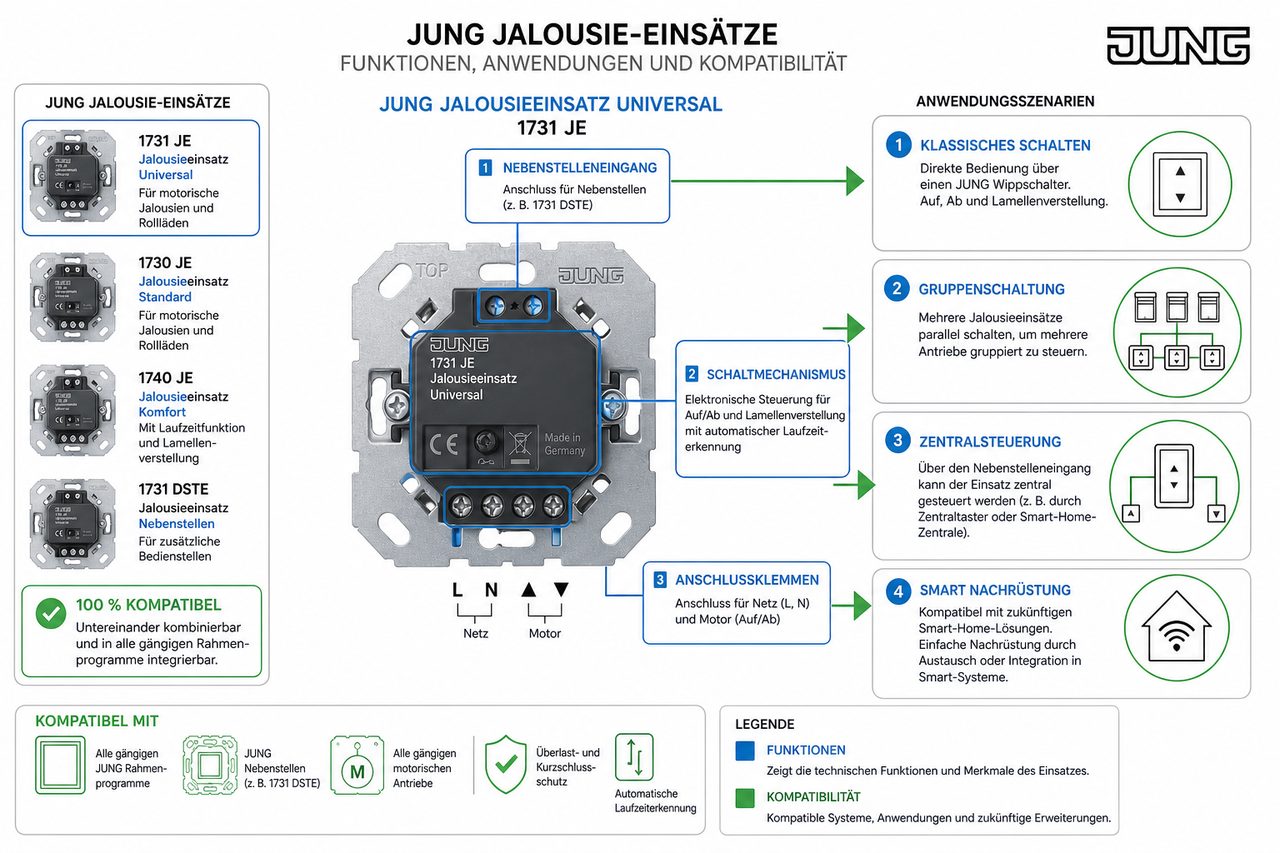

Der bereits empfohlene Jung Jalousieeinsatz Universal 1731 JE geht einen Schritt weiter: Er verfügt über einen Nebenstelleneingang, wodurch die Einbindung in Gruppen- oder Zentralsteuerungen möglich wird. Er kann als Hauptstelle oder Nebenstelle betrieben werden und bietet eine Windalarm-Verriegelung über den Nebenstelleneingang – ein echtes Plus für Markisen und außen liegende Beschattung. Seine Standby-Leistung liegt mit maximal 0,2 W noch etwas niedriger als beim Standardmodell, ansonsten teilen sich beide die 230-V-Basis, die 120-s-Laufzeit und die 700-W-Motorleistung.

Beide Einsätze sind für Aufsätze aus mehreren Jung-Systemwelten vorbereitet, darunter JUNG HOME, eNet, LB-Management und KNX RF. Damit legst du dich beim Einsatz noch nicht auf ein Bediensystem fest, sondern entscheidest über den passenden Aufsatz. Weitere Modelle und Systemkomponenten findest du in der Kategorie Jung.

Dimmen mit System: die LED-Tastdimmer

Neben der Beschattung ist das Dimmen der zweite große Anwendungsfall. Auch hier trennt Jung Einsatz und Aufsatz und bietet zwei Ausbaustufen.

Jung LED-Tastdimmer Standard 1710 DE

Der Jung LED-Tastdimmer Standard 1710 DE Angebot schaltet und dimmt Beleuchtung im Betrieb mit einem geeigneten Aufsatz aus dem LB-Management. Er arbeitet nach dem Phasenan- oder Phasenabschnittprinzip, wobei sich das zur Last passende Dimmprinzip automatisch oder manuell einstellen lässt; die eingestellte Betriebsart wird über eine LED angezeigt. Das Gerät kann ohne Neutralleiter betrieben werden und startet lampenschonend per Softstart – wahlweise mit der zuletzt eingestellten oder einer gespeicherten Einschalthelligkeit. Elektronischer Kurzschlussschutz (mit dauerhafter Abschaltung spätestens nach 7 Sekunden) und ein Übertemperaturschutz gehören zur Grundausstattung. Bei Bedarf ist eine Leistungserweiterung über Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich, optional gibt es das Kompensationsmodul LED (Art.-Nr. KM LED 230 U).

Jung LED-Tastdimmer Universal 1711 DE

Der Jung LED-Tastdimmer Universal 1711 DE kaufen erweitert dieses Prinzip um einen Nebenstelleneingang und öffnet sich damit für Aufsätze aus JUNG HOME, eNet, LB-Management und KNX RF. Auch er arbeitet nach dem Phasenan- oder Phasenabschnittprinzip mit automatischer oder manueller Einstellung des Dimmprinzips, funktioniert ohne Neutralleiter und startet per Softstart. Minimal- und Einschalthelligkeit lassen sich dauerhaft speichern, der Anschluss von Nebenstellen ist möglich, und es gibt zusätzlich eine Hotelcard-Funktion sowie einen Testbetrieb zur Funktionsprüfung. Wie beim Standardmodell ist eine Leistungserweiterung über den Leistungszusatz ULZ 1755 REG vorgesehen.

Für die Auswahl heißt das: Reicht die Bedienung an einem Ort, genügt der Standard-Dimmer. Sobald du von mehreren Stellen dimmen oder das Gerät in ein größeres System einbinden willst, ist die Universal-Variante die zukunftssichere Wahl. Einen breiteren Überblick über kompatible Programme bekommst du in der Kategorie Schalterprogramme.

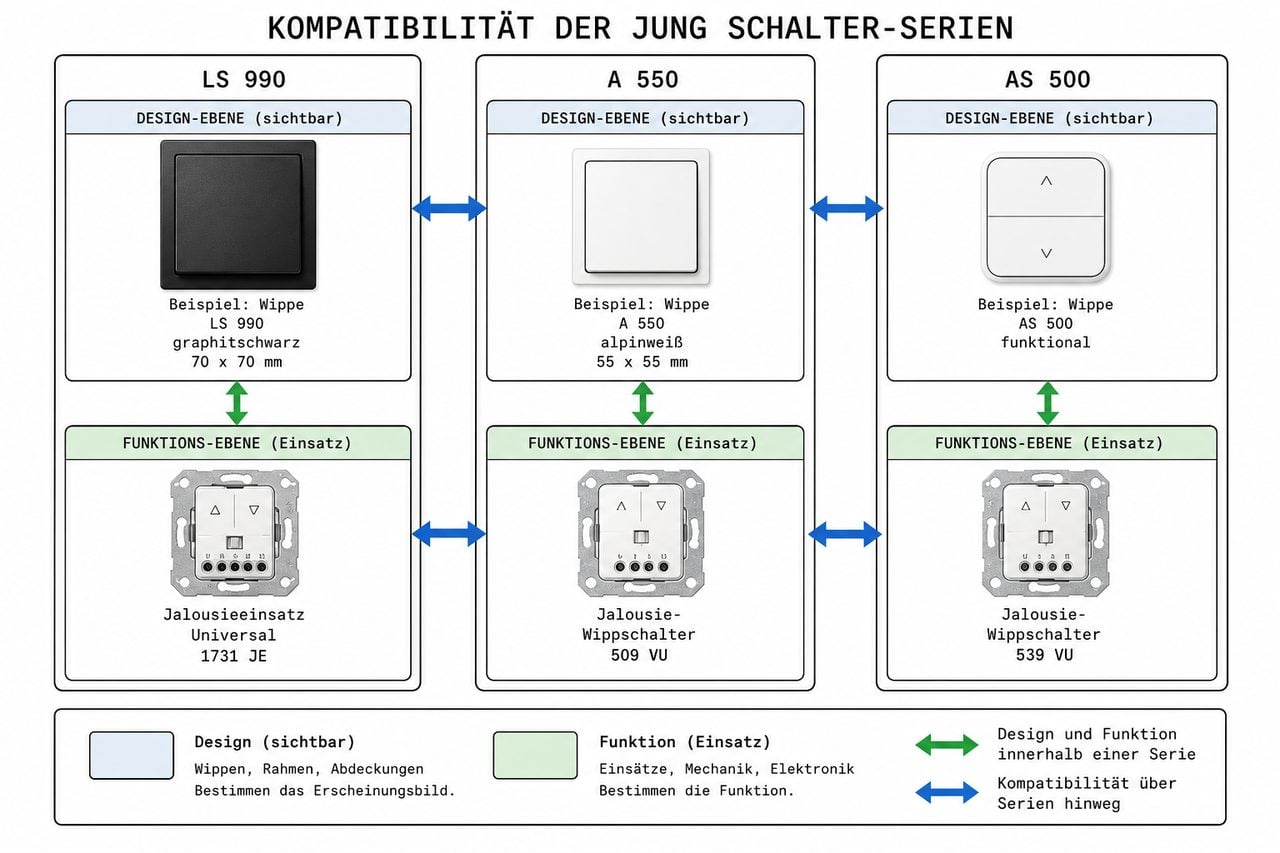

Kompatibilität: Was passt zusammen?

Der zentrale Gedanke der Jung-Programmwelt lautet: Ein Einsatz, viele Gesichter. Die Jalousie-Einsätze 509 VU und 539 VU tragen sowohl die 70 x 70 mm große Jung Wippe Jalousie Schalter/Taster LS995PSWM im LS-Look als auch die 55 x 55 mm kompakte Jung Wippe Symbole alpinweiß für Jalousie Wippschalter A 595 P WW im A/AS-Format. So bestimmst du das Design über die Abdeckung, ohne die dahinterliegende Funktion ändern zu müssen.

Alle Einsätze sind für die Montage in Gerätedosen mit Abmessungen nach DIN 49073 vorgesehen – der Standard, auf den auch die drei Design-Serien aufsetzen. Damit bleibt die Grundinstallation gleich, egal ob du dich am Ende für den Klassiker LS 990, die wohnliche A 550 oder den wirtschaftlichen AS 500 entscheidest.

Passendes Set & Zubehör

• Jung Jalousie-Wippschalter 10AX 250V Sch.1-poliert 509 VU – schaltende Basis für die klassische Beschattungssteuerung
• Jung Jalousie-Wippschalter 250V 10AX Taster 1-polig 539 VU – Taster-Variante für tastende Bedienung
• Jung Wippe Symbole alpinweiß für Jalousie Wippschalter A 595 P WW – Wippe im A/AS-Format mit Jalousiesymbolen
• Jung Wippe Jalousie Schalter/Taster LS995PSWM – großformatige LS-Wippe in graphitschwarz matt
• Jung Jalousieeinsatz Standard 1730 JE Angebot – systembasierter Einsatz mit Zeitsteuerung über Aufsatz
• Jung Jalousieeinsatz Universal 1731 JE – wie oben, zusätzlich mit Nebenstelleneingang
• Jung LED-Tastdimmer Standard 1710 DE Angebot – Dimmen ohne Neutralleiter im LB-Management
• Jung LED-Tastdimmer Universal 1711 DE kaufen – Dimmer mit Nebenstelleneingang und Hotelcard-Funktion

Häufige Fragen zu den Jung Schalter-Serien
