Der FI-Typ richtet sich nach der angeschlossenen Last. Typ A deckt Wechsel- und pulsierende Gleichfehlerströme ab und ist der Standard für Steckdosen- und Lichtstromkreise im Wohnbau. Typ F ist für Geräte mit einphasigen Frequenzumrichtern (z. B. Waschmaschine, Trockner). Typ B ist allstromsensitiv und erfasst auch glatte Gleichfehlerströme — erforderlich bei vielen Ladestationen, PV-Wechselrichtern und dreiphasigen Frequenzumrichtern. Typ B+ ergänzt einen erweiterten Frequenzbereich für den vorbeugenden Brandschutz.

Allstromsensitiv heißt, dass der Schutzschalter Fehlerströme jeder Kurvenform sicher erkennt — also auch glatte Gleichfehlerströme. Solche können hinter Leistungselektronik wie Wechselrichtern oder Ladegeräten auftreten. Ein Typ-A-FI erfasst diese glatten Gleichfehlerströme nicht zuverlässig, ein Typ-B-FI dagegen schon.

Ladestationen können glatte Gleichfehlerströme erzeugen. Deshalb ist für den Ladepunkt eine allstromsensitive Erfassung erforderlich — entweder durch einen vorgeschalteten Typ-B-FI (bzw. B+) oder durch eine in der Wallbox integrierte DC-Fehlerstromerkennung, die einen Typ-A-FI ergänzt. Doepke bietet dafür kompakte Typ-B/B+-Geräte. Die konkrete Ausführung hängt von der Wallbox und der Installation ab — im Zweifel die Fachkraft hinzuziehen.

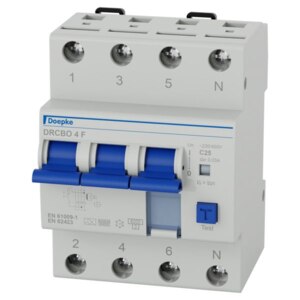

Ein FI/LS-Kombischalter (auch RCBO genannt) vereint Fehlerstrom-Schutz (FI) und Leitungsschutz (LS/Sicherung) in einem Reiheneinbaugerät. So lässt sich jeder Stromkreis einzeln sowohl gegen Fehlerstrom als auch gegen Überlast und Kurzschluss absichern — das spart Platz im Verteiler und verhindert, dass ein Fehler in einem Kreis gleich mehrere abschaltet. Bei Doepke heißt diese Reihe DRCBO.

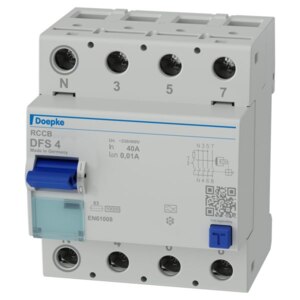

Der Wert ist der Bemessungsfehlerstrom, bei dem der FI auslöst. 30 mA gilt als Grenze für den zusätzlichen Personenschutz und ist für Steckdosenstromkreise üblich. 10 mA bietet einen noch feineren Schutz für besonders gefährdete Bereiche. 300 mA dient vor allem dem Anlagen- und Brandschutz, nicht dem direkten Personenschutz.

Typ B+ ist ein allstromsensitiver Fehlerstrom-Schutzschalter mit einem erweiterten Frequenzbereich. Er erfasst Fehlerströme bis in den hochfrequenten Bereich und begrenzt sie — das dient dem vorbeugenden Brandschutz. Eingesetzt wird Typ B+ dort, wo neben dem Personenschutz auch ein erhöhter Brandschutz gefordert ist, etwa bei Ladeinfrastruktur und PV.

Ja. Doepke ist ein deutscher Hersteller mit Sitz in Norden in Ostfriesland und Schwerpunkt auf Fehlerstrom- und Brandschutztechnik. Entwicklung und Fertigung der Schutzgeräte finden in Deutschland statt.
