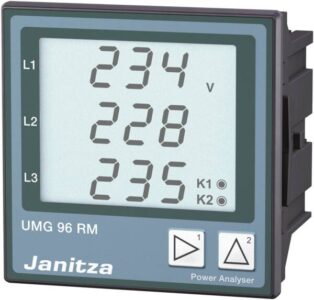

Ein UMG (Universalmessgerät) erfasst multifunktional die wichtigsten elektrischen Größen — Strom, Spannung, Leistung, Energie und je nach Modell auch die Netzqualität. Die Janitza-Reihe umfasst u. a. das kompakte UMG 96RM, die Spannungsqualitäts-Analysatoren UMG 96-PQ-L und das funktional erweiterbare UMG 604. Die Geräte lassen sich über Ethernet/Modbus einbinden und mit GridVis auswerten.

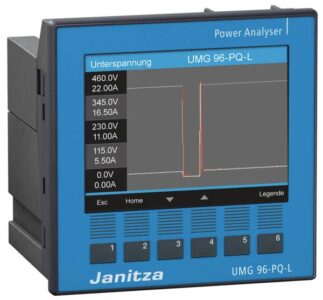

Netzqualität (Power Quality) beschreibt, wie „sauber“ die Spannung im Netz ist — also Abweichungen wie Spannungseinbrüche, Oberschwingungen, Flicker oder Unsymmetrien. Solche Störungen können Betriebsmittel belasten oder Ausfälle verursachen. Die UMG 96-PQ-L-Analysatoren von Janitza messen die Spannungsqualität, damit sich Probleme frühzeitig erkennen und eingrenzen lassen.

RCM steht für Residual Current Monitoring — die kontinuierliche Überwachung von Differenz-/Fehlerströmen im laufenden Betrieb. Anders als ein FI-Schutzschalter, der bei Überschreiten abschaltet, meldet RCM ansteigende Ableitströme frühzeitig, ohne die Anlage abzuschalten. Das eignet sich für Anlagen mit hoher Verfügbarkeit. Janitza bietet RCM z. B. im UMG 96RM-E an.

Das hängt vom Messbereich ab. Kleine Ströme kann ein UMG je nach Typ direkt messen; für größere Ströme werden Stromwandler eingesetzt. Janitza bietet Low-Power-Wandler mit 333 mV-Signal, Kabelumbauwandler (KUW) für die nachträgliche Montage sowie Rogowski-Spulen für sehr große oder schwer zugängliche Leiter. Wichtig ist, Wandler und Geräteeingang aufeinander abzustimmen.

GridVis ist die Software von Janitza, mit der die Messdaten der UMG-Geräte gesammelt, visualisiert und ausgewertet werden. Sie ist die Grundlage für Energiemonitoring, Reporting und die Analyse von Lastprofilen oder Netzqualitäts-Ereignissen — von der Einzelmessung bis zum dauerhaften Monitoring.

Grob gilt: Das UMG 96RM ist ein kompaktes Multifunktions-/Energieanalysegerät für Verbrauch und Leistung (die Variante 96RM-E ergänzt Ethernet und RCM). Das UMG 96-PQ-L ist auf die Bewertung der Spannungsqualität ausgelegt. Das UMG 604 ist ein funktional erweiterbares Universalmessgerät für anspruchsvollere Mess- und Analyseaufgaben. Die Wahl richtet sich nach der Aufgabe — reines Zählen, Netzqualität oder umfassende Analyse.

Die EMD-Zähler von Janitza sind als MID-Zähler ausgeführt (1-phasig als EMD 485-P1, 3-phasig als EMD 485-P3). MID-konforme Zähler dürfen grundsätzlich zur Verbrauchsabrechnung eingesetzt werden — etwa zur Unterzählung einzelner Einheiten oder Maschinen. Maßgeblich sind stets die konkreten Angaben im Datenblatt und die geltenden eichrechtlichen Vorgaben.
