Kurz gefasst: Plexo und Soliroc sind die beiden Legrand-Programme, die wir für Umgebungen mit Feuchtigkeit, Staub und mechanischer Belastung führen: Plexo als Aufputz-Linie für den Feuchtraum, Soliroc als vandalismussichere Serie. In dieser Liste finden Sie 24 Artikel: zehn Feuchtraumverteiler Plexo³ mit IP65 und IK09, Schalter und ein Gehäuse der Serie Plexo55, fünf Einsätze aus dem Plexo-New-Programm, eine Plexo66-Steckdose sowie vier Soliroc-Artikel, bei denen Gehäuse und Taster laut Titel IK10 tragen.

Wann Aufputz die richtige Wahl ist

Aufputz ist kein Kompromiss, sondern in vielen Räumen die technisch saubere Lösung: überall dort, wo die Wand nicht geschlitzt werden soll oder darf, wo Beton und Fertigteile im Weg sind, wo Nachrüsten zum Alltag gehört. Werkstatt, Garage, Lager, Heizungsraum, Stall, Carport, Außenwand.

Der zweite Grund ist die Umgebung. Eine Unterputzdose in einer feuchten Außenwand ist eine Dauerbaustelle. Ein geschlossenes Aufputzgehäuse mit definierter Schutzart hält Wasser, Staub und Kondensat vor der Dichtung und lässt sich prüfen, erweitern und tauschen, ohne die Wand anzufassen. Faustregel: Sobald ein Raum regelmäßig feucht, staubig oder mechanisch belastet ist, planen Sie Aufputz mit passender Schutzart. Die Optik kommt danach.

Plexo und Soliroc: die Ausführungen auseinanderhalten

Plexo ist bei Legrand die Aufputz-Linie für den Feuchtraum; die Artikeltitel tragen dafür Kürzel wie FR-Aufputz oder FRAP. In dieser Liste treten vier Ausprägungen auf, die im Artikeltitel stehen und die Sie beim Bestellen auseinanderhalten sollten: Plexo55 (Schalter und ein Gehäuse), Plexo New (Einsätze), Plexo66 (hier ein einzelner Artikel) und Plexo³ (Feuchtraumverteiler).

Soliroc führen wir in dieser Liste mit vier Artikeln. Zwei davon, das Gehäuse 077890 und der Taster 077841, sind laut Titel mit IP55 und IK10 angegeben, der höchsten IK-Stufe, die in dieser Liste überhaupt vorkommt. Die beiden Steckdosen tragen IP44: die 077834 mit erhöht Berührungsschutz (83,55 EUR) und die 077839 mit Schloss (118,08 EUR). Zum Werkstoff und zum Lieferumfang machen die Artikeltitel keine Angabe – maßgeblich ist dafür das Herstellerdatenblatt.

Bei Plexo stehen Schalter einerseits, Gehäuse und Einsätze andererseits nebeneinander, und das ist der Punkt, an dem man beim Bestellen genau hinsehen sollte. Zum einen die drei Wippschalter der Serie Plexo55: der 069714 Wippschalter Serie (21,52 EUR), der 069712 Wippschalter Aus-/Wechsel Kontroll 1-polig (30,96 EUR) und der 069713 in der beleuchteten Ausführung (25,45 EUR).

Zum anderen das 069651 Gehäuse 1-fach FR-Aufputz Plexo55 (5,71 EUR) und die Einsätze aus dem Plexo-New-Programm: die Schutzkontakt-Steckdosen 069799L (7,50 EUR) und 069871L (5,46 EUR), der Einsatz 069511L (W/m, 10 AX, IK 08) (5,37 EUR) sowie der Einsatz 069574L (SSDO, inkl Schloss, IP44) (29,05 EUR).

Was die Artikeltitel nicht sagen, ist mindestens so wichtig: Sie enthalten keine Angabe zum Lieferumfang und keine Angabe dazu, welcher Einsatz in welches Gehäuse passt. Beides klären Sie vor der Bestellung über die Herstellerunterlagen – oder Sie schicken uns die Bestellnummern, dann prüfen wir es vor dem Versand.

Zwei Artikel tragen Green Up beziehungsweise Green'Up im Titel: die SAT00194 Green Up Schuko Steckdose Plexo66 2P+E für Aufputz Montage IP44 (117,31 EUR) und der 069818L Plexo New Einsatz Green'Up Schutzkontakt-Steckdose (43,16 EUR). Zu Anwendung, Leistung oder zulässiger Dauerlast steht in den Titeln nichts; das regelt allein das Herstellerdatenblatt.

Ein Hinweis zur Genauigkeit: Der Titel des Soliroc-Tasters lautet „Legrand 077841 Taster Schliesser 1-polig n beleuchtbar Soliroc IP55 IK10 grau“. Das Kürzel „n“ übernehmen wir unverändert, statt es wegzulassen – ob damit „nicht beleuchtbar“ gemeint ist, bestätigen wir Ihnen auf Anfrage anhand der Herstellerunterlagen.

IP und IK: zwei Kennziffern, zwei verschiedene Fragen

Die IP-Schutzart beschreibt Fremdkörper und Wasser. IP44 steht für Spritzwasserschutz und ist die übliche Größe für Feuchträume und geschützte Außenpositionen. IP55 ergänzt Staubschutz und Strahlwasser. IP65 ist staubdicht und ebenfalls strahlwassergeschützt, deshalb findet sich dieser Wert bei den Plexo³-Feuchtraumverteilern.

Die IK-Kennziffer beschreibt dagegen die Stoßfestigkeit, also die Schlagenergie, die ein Gehäuse aushält. Die Plexo³-Verteiler tragen laut Titel IK09, das Soliroc-Gehäuse 077890 und der Soliroc-Taster 077841 nennen IK10 und liegen damit darüber. Der Einsatz 069511L ist mit IK 08 angegeben. Und nicht jeder Titel führt überhaupt eine Kennziffer: Bei den Plexo55-Artikeln sowie bei 069871L und 069818L steht weder eine IP- noch eine IK-Angabe im Titel.

Maßgeblich ist die Kombination im eingebauten Zustand: Ein hochwertiges Gehäuse verliert seine Schutzart, wenn die Leitungseinführung unsauber ausgeführt oder eine Öffnung nicht verschlossen ist. Die Werte im Artikeltitel gelten für das Produkt, nicht automatisch für die fertige Anlage.

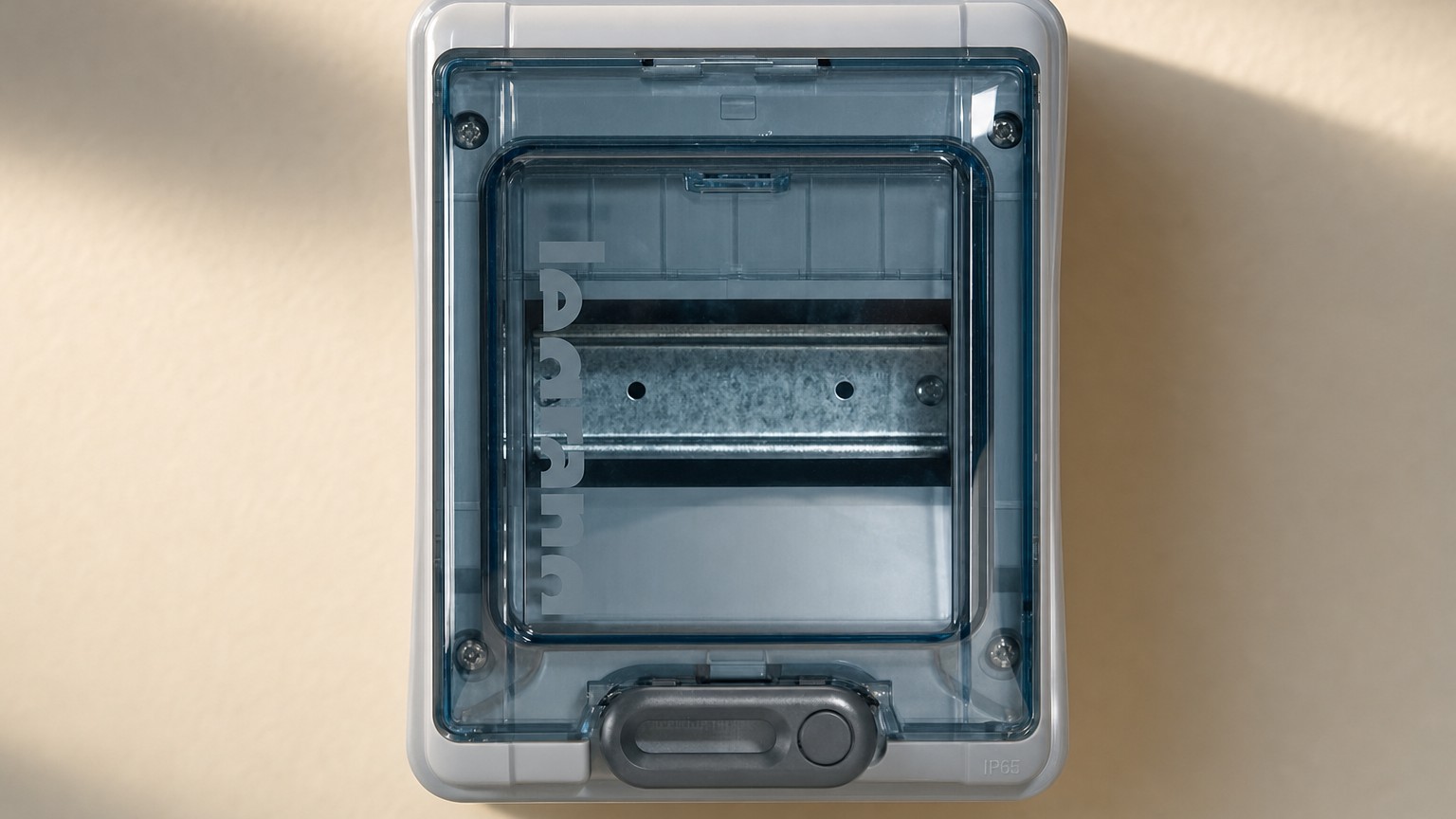

Feuchtraumverteiler Plexo³: erst die Größe, dann die Aufteilung

Die Plexo³-Verteiler sind durchgängig mit IP65 und IK09 angegeben und unterscheiden sich über Reihenzahl und Modulplätze. Die Auswahl läuft in drei Schritten.

Erstens die Modulzahl. Zählen Sie die geplanten Teilungseinheiten zusammen und rechnen Sie freie Plätze als Reserve dazu. Die Größen reichen vom 601932 mit 2+1 Modulen (26,12 EUR) über 601974 mit 4 (33,43 EUR), 601976 mit 6 (37,29 EUR) und 601978 mit 8 Modulen (39,97 EUR) bis zum vierreihigen 601988 mit 72 Modulen (167,36 EUR).

Zweitens die Aufteilung. Bei gleicher Modulzahl gibt es verschiedene Formate: 601986 bringt 36 Module auf zwei Reihen (130,78 EUR), 601983 dieselben 36 auf drei Reihen (147,48 EUR). Entscheidend ist die verfügbare Wandfläche. Auch der einreihige 601985 mit 18 Modulen (91,71 EUR) ist eine Frage der Geometrie, nicht nur der Platzzahl.

Drittens der Preis. Vergleichen Sie die am jeweiligen Artikel angezeigten Preise, statt von der Modulzahl auf den Preis zu schließen. Für eine Nachrüstung in Keller oder Garage ist der 601982 mit 24 Modulen (86,56 EUR) ein solider Ausgangspunkt: In den Warenkorb. Größere Projekte mit mehreren Stromkreisgruppen landen eher beim dreireihigen 601987 mit 54 Modulen (216,64 EUR). Für eine exponierte Einzelposition ist das Soliroc-Gehäuse 077890 in IP55 IK10 (142,03 EUR) der Ausgangspunkt: In den Warenkorb.

Planung ja, Ausführung durch die Elektrofachkraft

Wir unterstützen bei der Auswahl: Serie, Schutzart, Modulzahl, Gehäusegröße, Kombinierbarkeit im Rahmen der Herstellerangaben. Das ist Planungsarbeit und lässt sich am Schreibtisch klären. Der Anschluss an die feste Installation mit 230 oder 400 Volt ist es nicht.

Nach der Niederspannungsanschlussverordnung dürfen Arbeiten an der festen Anlage nur durch ein in das Installateurverzeichnis eingetragenes Unternehmen ausgeführt werden. Wir geben deshalb bewusst keine Klemm- oder Verdrahtungsanleitung. Planen und bestellen können Sie hier, montieren und in Betrieb nehmen lässt die Elektrofachkraft. Das gilt besonders für Feuchtraumverteiler, weil die Schutzart erst mit der korrekt ausgeführten Leitungseinführung entsteht.
