Kurz gefasst: Diese Seite beantwortet, welcher Fehlerstrom-Schutzschalter von Legrand in den Verteiler geplant wird – und zwar in drei Schritten. Zuerst der Typ (A, A-S, F beziehungsweise F-G, B), dann der Auslösestrom (10, 30, 100, 300 oder 500 mA), zuletzt die Bauform: ein FI-Schalter für eine ganze Gruppe gegen einen FI/LS-Kombischalter je Stromkreis. Die Reihenfolge ist nicht beliebig, denn der Typ folgt aus den angeschlossenen Verbrauchern, der Auslösestrom aus der Schutzaufgabe und die Bauform aus dem Platz im Verteiler. Legrand führt in diesem Bereich 142 Artikel; auf dieser Seite stehen 26 davon, ausgewählt so, dass jede der drei Entscheidungen ein Beispiel hat.

Die Reihenfolge: erst Typ, dann Auslösestrom, dann Bauform

Wer im Shop nach Auslösestrom oder nach Nennstrom sortiert anfängt, landet regelmäßig bei einem Gerät, das zwar 30 mA hat, aber vom Typ her nicht zu den Verbrauchern passt. Umgekehrt funktioniert es: Der Typ ergibt sich aus dem, was hinter dem Schalter hängt, und er lässt sich später nicht durch einen anderen Auslösestrom ausgleichen. Deshalb steht der Typ hier an erster Stelle.

Erst danach lohnt der Blick auf den Auslösestrom, denn er unterscheidet Personenschutz von Brandschutz und von Selektivität. Und erst ganz zum Schluss steht die Frage, ob eine ganze Gruppe über einen FI-Schalter läuft oder ob jeder Stromkreis seinen eigenen FI/LS-Kombischalter bekommt – das ist eine Frage von Teilungseinheiten, Aufwand und davon, wie viel bei einer Auslösung dunkel werden darf.

Die Artikel dieser Seite tragen im Titel die Reihenbezeichnungen RX3, TX3 und DX3. Welche Reihe zu einem vorhandenen Verteiler und dessen Zubehör passt, sagt der Titel nicht – das steht im Datenblatt des Herstellers.

Typ A, A-S, F oder B: was diese Auswahl hergibt

Typ A ist unter den hier gelisteten FI-Schaltern der häufigste Typ, der Standardfall für normale Wohnungs- und Gebäudestromkreise. Typ F ist in dieser Auswahl für Verbraucher mit elektronischer Ansteuerung gedacht, etwa EC-Motoren und Frequenzumrichter. Typ B adressiert Anlagen, in denen glatte Gleichfehlerströme auftreten können; welche konkrete Anlage das verlangt, ist eine Frage der Anlagenplanung und nicht des Produkttitels. Typ A-S schließlich ist die selektive Variante, die als Vorschaltgerät vor nachgelagerte Geräte gesetzt wird.

Zwei Details aus den Titeln sind bei der Planung wichtig. Die TX3-Geräte vom Typ F tragen die Bezeichnung F-G, die FI/LS-Variante nur Typ F – was der Zusatz im Einzelnen aussagt, steht im Datenblatt des Herstellers. Und alle vier hier gelisteten Typ-B-Schalter führen den Vermerk N-links – neben dem 40-A-Modell aus der Tabelle auch der Legrand 411967 DX3 Fi-Schalter 63A 4-polig 30mA Typ B 400VAC N-links 4TE (284,91 EUR). Die Anschlusslage des Neutralleiters gehört in die Verteilerplanung, weil sie die Anordnung im Feld beeinflusst.

Der Auslösestrom: 10, 30, 100, 300 oder 500 mA

30 mA ist auf dieser Seite der mit Abstand häufigste Wert und der klassische Personenschutz – sowohl bei den 2-poligen Geräten für 230 V als auch bei den 4-poligen für 400 V, etwa dem Legrand 411766 TX3 Fi-Schalter 63A 4-polig 30mA Typ A 400VAC 4TE (67,28 EUR) oder dem Legrand 402075 RX3 Fi-Schalter 40A 4-polig 30mA Typ A 400VAC 4TE (31,52 EUR).

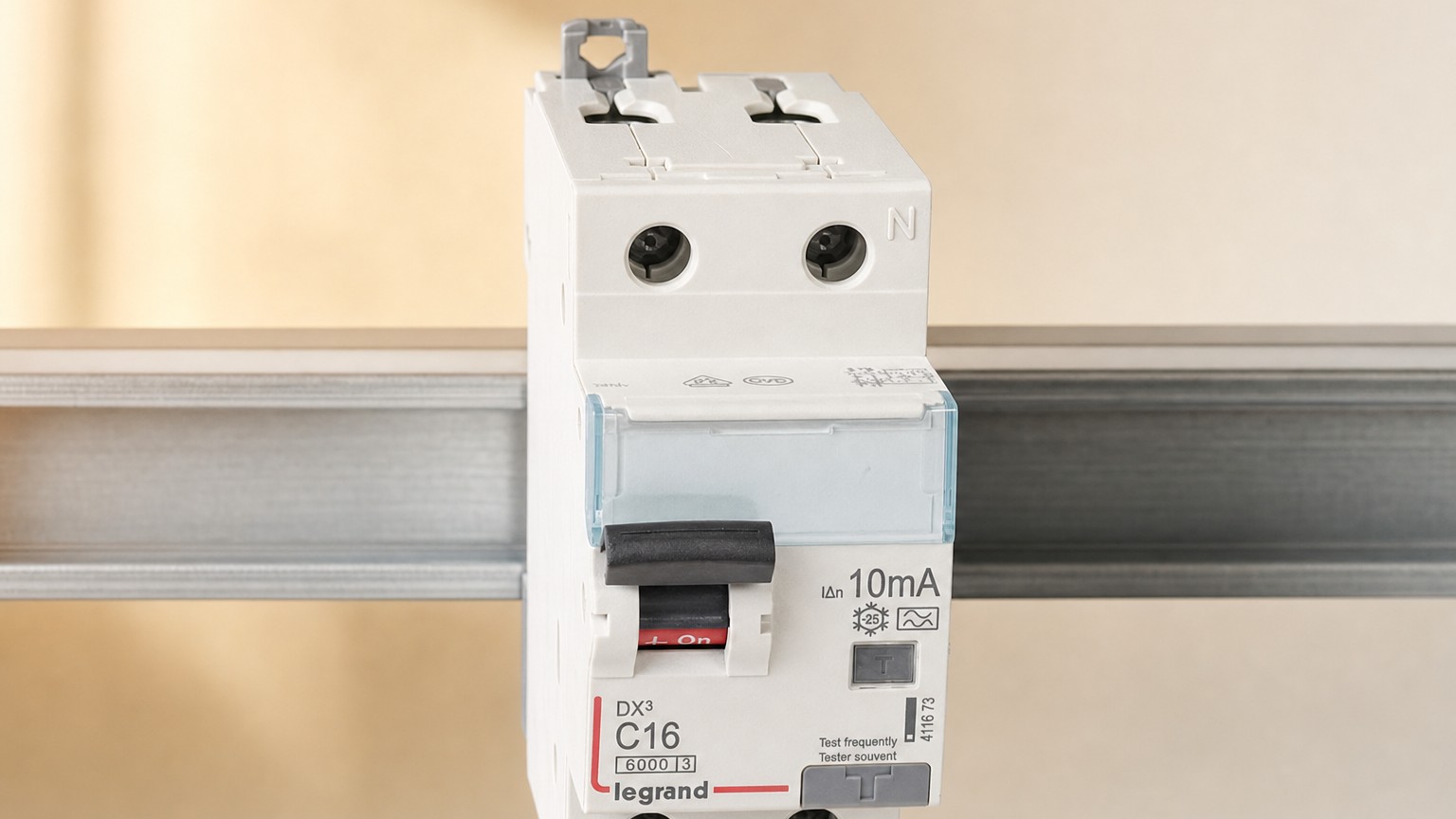

10 mA ist der Sonderfall für besonders empfindliche Anwendungen und in dieser Auswahl nur zweimal vertreten: einmal als reiner FI-Schalter mit dem Legrand 411552 TX3 Fi-Schalter 16A 2-polig 10mA Typ A 230VAC 2TE (70,91 EUR) und einmal als Kombischalter mit dem Legrand 411043 DX3 Fi/LS-Schalter C 16A 1P+N 6kA 10mA Typ A 230VAC 2TE (114,62 EUR).

100, 300 und 500 mA zielen nicht auf den Personenschutz, sondern auf Brandschutz und auf Selektivität zwischen mehreren Ebenen im Verteiler. Auf dieser Seite decken das der Legrand 411565 TX3 Fi-Schalter 40A 2-polig 100mA Typ A 230VAC 2TE (167,06 EUR), der Legrand 411786 TX3 Fi-Schalter 63A 4-polig 300mA Typ A 400VAC 4TE (91,87 EUR) und der Legrand 411795 TX3 Fi-Schalter 40A 4-polig 500mA Typ A 400VAC 4TE (67,44 EUR) ab.

Selektivität wird in dieser Auswahl doppelt adressiert: über den höheren Auslösestrom und über den Typ A-S. Beides zusammen tragen der Legrand 411952 TX3 Fi-Schalter 40A 4-polig 100mA Typ A-S 400VAC 4TE (261,37 EUR) und der Legrand 411587 TX3 Fi-Schalter 63A 2-polig 300mA Typ A-S 230VAC 2TE (351,40 EUR). Welcher Auslösestrom in einer konkreten Anlage zulässig und sinnvoll ist, entscheidet die Anlagenplanung.

Ein FI für die Gruppe oder ein FI/LS je Stromkreis

Die dritte Entscheidung ist eine Bauformfrage. Ein FI-Schalter schützt eine ganze Gruppe: Er belegt in dieser Auswahl je nach Artikel 2 oder 4 TE laut Titel, braucht wenig Platz pro abgedecktem Stromkreis – nimmt bei einer Auslösung aber alles mit, was dahinter hängt. Ein FI/LS-Kombischalter macht das Gegenteil: ein Gerät je Stromkreis, eine Auslösung betrifft nur diesen einen Kreis, dafür summiert sich der Platzbedarf.

Die hier gelisteten Kombischalter sind fast alle 1P+N in 2 TE, etwa der Legrand 410963 DX3 Fi/LS-Schalter B 10A 1P+N 6kA 30mA Typ A 230VAC 2TE (41,04 EUR), der Legrand 410965 DX3 Fi/LS-Schalter B 16A 1P+N 6kA 30mA Typ A 230VAC 2TE (30,70 EUR), der Legrand 411063 DX3 Fi/LS-Schalter C 25A 1P+N 6kA 30mA Typ A 230VAC 2TE (82,61 EUR) und der Legrand 411065 DX3 Fi/LS-Schalter C 40A 1P+N 6kA 30mA Typ A 230VAC 2TE (92,76 EUR). Ein 4-poliger Kombischalter ist mit dem Legrand 411234 DX3 Fi/LS-Schalter C 16A 4-polig 6kA 30mA Typ A 400VAC 4TE (178,00 EUR) ebenfalls vertreten.

Weil im Kombischalter auch der Leitungsschutz steckt, tauchen in den Titeln zwei Angaben auf, die den reinen FI-Schaltern fehlen: die Charakteristik B oder C und das Schaltvermögen 6 kA oder 10 kA. Beide sind Themen des Leitungsschutzes und werden hier nur gestreift – entscheidend für diese Seite bleibt der Fehlerstromteil. Mit 10 kA ist in dieser Auswahl genau ein Gerät gelistet, der Legrand 411288 DX3 Fi/LS-Schalter B 16A 1P+N 10kA 30mA Typ A 230VAC 2TE (173,42 EUR); die übrigen Kombischalter dieser Seite nennen 6 kA. Kombigeräte, die zusätzlich einen Brandschutzschalter (AFDD) enthalten, sind ein eigenes Thema und in dieser Auswahl bewusst nicht enthalten.

Auch die Sonderfälle vom Typ- und Auslösestrom gibt es hier in beiden Bauformen: Typ F als Kombischalter mit dem Legrand 411105 DX3 Fi/LS-Schalter C 16A 1P+N 6kA 30mA Typ F 230VAC 2TE (159,57 EUR) und 300 mA als Kombischalter mit dem Legrand 411084 DX3 Fi/LS-Schalter C 20A 1P+N 6kA 300mA Typ A 230VAC 2TE (151,97 EUR).

Teilungseinheiten und Verfügbarkeit vor der Bestellung prüfen

Der Platzbedarf steht bei allen Artikeln dieser Seite im Titel, und er hält sich nicht immer an die Faustregel „2-polig gleich 2 TE“. Die beiden 2-poligen Typ-B-Schalter, der Legrand 411957 DX3 Fi-Schalter 63A 2-polig 30mA Typ B 230VAC N-links 4TE (454,71 EUR) und der Legrand 411961 DX3 Fi-Schalter 40A 2-polig 300mA Typ B 230VAC N-links 4TE (362,77 EUR), belegen laut Titel 4 TE. Wer eine Reihe im Verteiler auf dem Papier aufteilt, sollte die TE-Angabe deshalb Artikel für Artikel aus dem Titel übernehmen statt sie aus der Polzahl abzuleiten.

Zweiter Punkt vor der Bestellung: die Verfügbarkeit. Ein Teil der hier gelisteten Artikel ist Lagerware, der größere Teil läuft als Nachbestellung. Maßgeblich ist immer die Angabe auf der jeweiligen Produktseite. Bei einem termingebundenen Verteilerbau lohnt es sich, die Lieferzeit früh zu klären und gegebenenfalls die Reihenfolge der Arbeiten daran auszurichten – ein einzelner nachlaufender FI-Schalter hält sonst den ganzen Aufbau auf.

Wo die Elektrofachkraft übernimmt

Auswahl und Planung lassen sich am Schreibtisch machen: Typ, Auslösestrom, Bauform, Platzbedarf, Stückliste. Alles, was danach kommt, gehört in der festen 230/400-V-Installation in fachkundige Hände. Der Einbau in den Verteiler, das Anklemmen, die Zuordnung der Stromkreise, die Abstimmung zwischen vorgelagertem und nachgelagertem Schalter sowie die Prüfung und Dokumentation der Anlage sind Aufgaben einer Elektrofachkraft.

Das gilt besonders für zwei Punkte dieser Seite. Erstens die Frage, welcher Typ eine bestimmte Anlage tatsächlich verlangt – sie hängt an den Verbrauchern und an der Netzform, nicht am Produkttitel. Zweitens die Selektivität: Ob ein Gerät vom Typ A-S mit einem bestimmten nachgelagerten Schalter zusammenspielt, ist eine Auslegungsfrage und keine Einkaufsentscheidung. Wer beides vorab mit der ausführenden Fachkraft abstimmt, bestellt einmal richtig.
