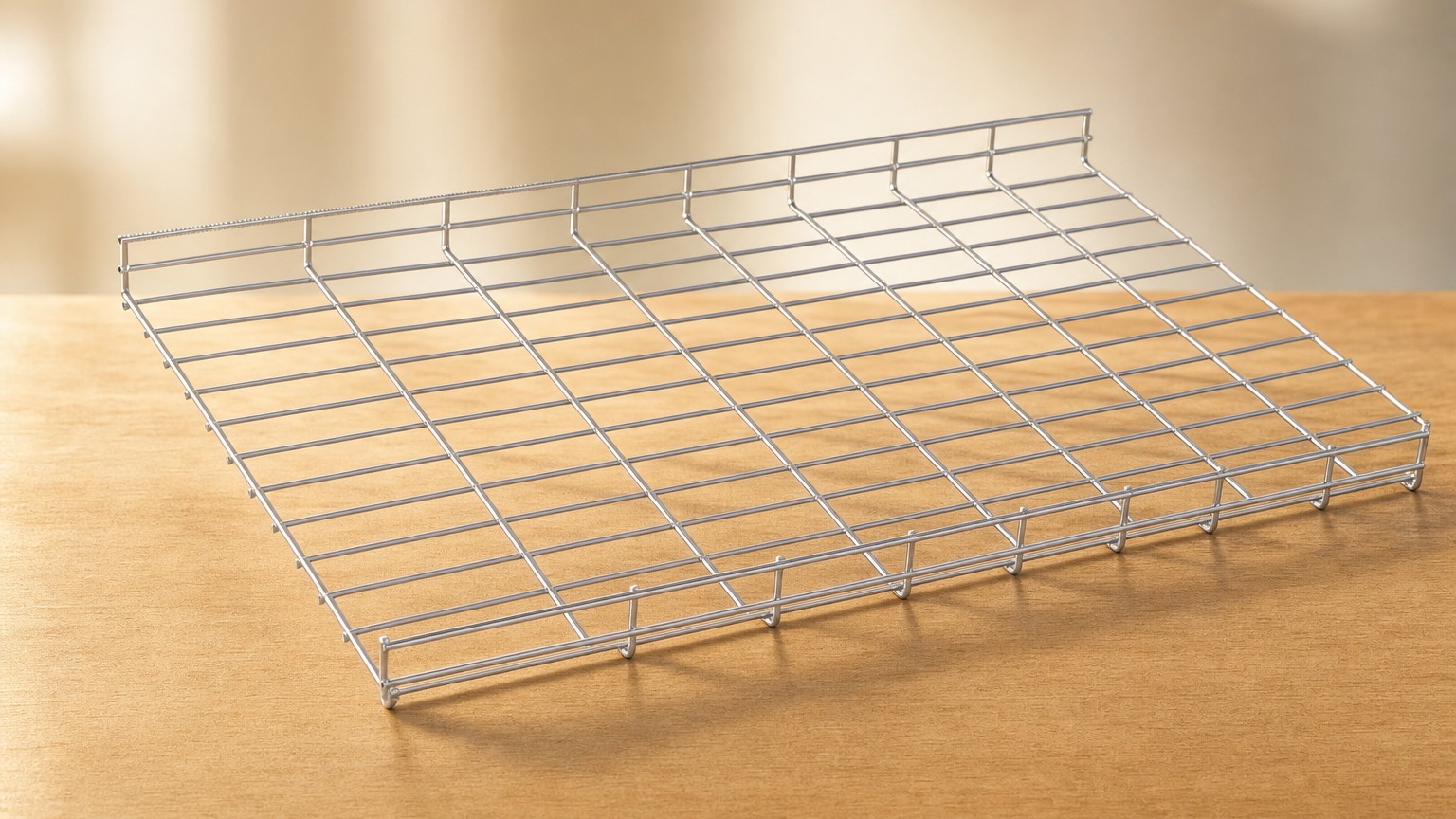

Kurz gefasst: Diese Seite beantwortet die Frage, welche Legrand-Gitterrinne auf Ihre Trasse gehört: klassisches ZF31 oder Fasclic+ mit Schnellkupplungssystem, in welcher Höhe und Breite und in welcher Oberfläche. Beantworten Sie die Auswahl in dieser Reihenfolge: erst die Profilfamilie, dann die Höhe, dann die Breite, zuletzt die Oberfläche. Wichtig ist dabei ein Detail, das viele Vergleiche kippt: die Zahlen im Titel bedeuten je nach Familie nicht dasselbe. Legrand führt in diesem Bereich 149 Gitterrinnen-Profile; die hier gelisteten 25 Artikel zeigen jede dieser Auswahlachsen an einem konkreten Beispiel.

Schritt 1: Welche Profilfamilie ist gemeint?

In dieser Auswahl stehen fünf Profilfamilien nebeneinander, und die Bezeichnung im Titel sagt Ihnen sofort, welche Sie vor sich haben. ZF31 ist die klassische Cablofil-Gitterrinne, etwa Legrand 348002 Gitterrinne ZF31 EZ 3000x83x27 elektrolytischverzinkt (14,15 EUR). Fasclic+ trägt das Schnellkupplungssystem bereits im Namen, zum Beispiel Cablofil CM200091 Fasclic+54/200 EZ Gitterrinne mit Schnellkupplungssystem (31,46 EUR). Dazu kommen CF mit Cablofil CM100983 Gitterrinne CF 150/900 EZ L3m elektrolytisch-verzinkt (130,28 EUR), CFG mit Cablofil CM003234 CFG 50/150 V4A Schwerlastgitterrinne Edelstahl (75,74 EUR) und TXF35 TELEXRAIL mit Cablofil CM755003 TXF35 GC TELEXRAIL Schwerlastgitterrinne tauchfeuerverzinkt (25,17 EUR).

Für eine bestehende Trasse ist die Familie meist vorgegeben: Sie verlängern oder ergänzen das, was schon hängt. Bei einer neuen Trasse ist die Familie eine Entscheidung, die Sie einmal treffen und dann für Profile, Verbinder und Befestigung durchhalten sollten. Ob eine Familie für Ihren Anwendungsfall freigegeben ist und welches Zubehör sie voraussetzt, steht im Datenblatt des Herstellers.

Schritt 2: Die Zahlen im Titel richtig lesen

Das ist die häufigste Fehlerquelle beim Vergleich. Bei den hier gelisteten ZF31-Artikeln steht im Titel die Folge Länge × Breite × Höhe, also zum Beispiel 3000x133x47 bei Legrand 348013 Gitterrinne ZF31 EZ 3000x133x47 elektrolytischverzinkt (20,38 EUR). Bei Fasclic+, CF und CFG steht dagegen Höhe/Breite, also 54/450 bei Cablofil CM200251 Fasclic+54/450 EZ Gitterrinne mit Schnellkupplungssystem (64,97 EUR).

Entscheidend ist: Die Breitenzahlen der ZF31-Artikel sind Innenmaße – dort stehen Werte wie 60, 83, 133, 181, 279, 379, 479 oder 579 –, die Breitenzahlen von Fasclic+ dagegen Nennbreiten wie 50, 100, 150, 200, 300, 400, 450, 500 oder 600. Wer 279 gegen 300 stellt oder 579 gegen 600, vergleicht deshalb nicht dasselbe Maß. Und auch ein gleicher Zahlenwert meint nicht dasselbe Maß: Die 50 in der ZF31-Angabe 3000x50x25 und die 50 in Fasclic+54/50 stehen in zwei verschiedenen Systematiken. Nehmen Sie beim Nachrüsten einer bestehenden Trasse immer die Bezeichnung des vorhandenen Profils als Referenz, nicht die gemessene Zahl aus dem Nachbarsystem.

Schritt 3: Höhe wählen, dann Breite

Die Höhe legt fest, wie viel Lage Sie überhaupt aufbauen können, und sie ist im Bestand am schwersten zu ändern. In dieser Auswahl finden Sie bei ZF31 die Höhen 25, 27 und 47 – von Cablofil CM348000 ZF31 3000x50x25 EZ Gitterrinne elektrolytisch-verzinkt (14,45 EUR) bis zur breiten Legrand 348018 Gitterrinne ZF31 EZ 3000x579x47 elektrolytischverzinkt (58,98 EUR). Bei Fasclic+ sind hier die Höhen 30, 54, 105 und 150 vertreten, etwa Cablofil CM200031 Fasclic+30/150 EZ Gitterrinne mit Schnellkupplungssystem (23,79 EUR) als flaches Profil und Cablofil CM201041 Fasclic+150/600 EZ Gitterrinne mit Schnellkupplungssystem (184,24 EUR) am oberen Ende.

Erst danach kommt die Breite. Die hier gelisteten Fasclic+-Nennbreiten reichen von 50 bei Cablofil CM200061 Fasclic+54/50 EZ Gitterrinne mit Schnellkupplungssystem (22,16 EUR) bis 600 bei Cablofil CM200851 Fasclic+30/600 EZ Gitterrinne mit Schnellkupplungssystem (76,08 EUR); die breiteste Rinne in dieser Auswahl ist die CF 150/900. Planen Sie Reserve für spätere Nachbelegungen ein – nachträglich zu verbreitern heißt in der Regel, die Trasse noch einmal zu bauen. Wie viele Leitungen eine bestimmte Rinne aufnehmen darf, ist keine Angabe aus dem Titel; das steht im Datenblatt des Herstellers und ergibt sich aus Ihrer Planung.

Schritt 4: Oberfläche nach Einbauort

Die Oberfläche steht bei allen hier gelisteten Rinnen im Titel. Vertreten sind EZ (elektrolytisch verzinkt), Tvz beziehungsweise GC (tauchfeuerverzinkt), HR sowie Edelstahl in zwei getrennten Werkstoffen. Diese Trennung ist wichtig: V2A entspricht 1.4301 und wird auch als 304L bezeichnet, V4A entspricht 1.4404 und wird als 316L bezeichnet. Das sind unterschiedliche Artikel, keine zwei Namen für dasselbe Profil.

Konkret in dieser Auswahl: EZ etwa bei Legrand 348007 Gitterrinne ZF31 EZ 3000x479x27 elektrolytischverzinkt (48,36 EUR), tauchfeuerverzinkt bei Cablofil CM348150 ZF31 3000x50x25 Tvz Gitterrinne tauchfeuerverzinkt (22,21 EUR), HR bei Cablofil CM200036 Fasclic+30/150 HR Gitterrinne mit Schnellkupplungssystem (30,82 EUR) und Cablofil CM200966 Fasclic+150/300 HR Gitterrinne mit Schnellkupplungssystem (82,57 EUR). Edelstahl finden Sie als V2A bei Legrand 348055 Gitterrinne ZF31 V2A 3000x279x27 Edelstahl (121,74 EUR) und als 304L bei Cablofil CM200908 Fasclic+105/150 IN304L Gitterrinne mit Schnellkupplungssystem (208,40 EUR), als 316L bei Cablofil CM200094 Fasclic+54/200 IN316L Gitterrinne mit Schnellkupplungssystem (192,80 EUR) und Cablofil CM201034 Fasclic+105/600 IN316L Gitterrinne mit Schnellkupplungssystem (615,13 EUR). Welche Oberfläche für welche Umgebung freigegeben ist – innen, außen, feucht, chemisch belastet –, sagt der Titel nicht; das steht im Datenblatt des Herstellers und gehört in die Planung.

Ein Hinweis zur Bestellung: Weil V2A/304L und V4A/316L getrennte Artikel sind, prüfen Sie vor dem Absenden noch einmal Werkstoffkürzel und Artikelnummer im Warenkorb. Verwechslungen an dieser Stelle fallen erst bei der Anlieferung auf.

Sonderfälle, Abgrenzung und Verfügbarkeit

Drei Artikel fallen aus dem Raster und lohnen einen eigenen Blick. Die Cablofil CM348062V ZF31/V EINFÄDELGITTERRINNE 3004X83X47 304L (106,39 EUR) ist im Titel ausdrücklich als Einfädelgitterrinne bezeichnet – eine eigene Bauform innerhalb der ZF31-Systematik. Cablofil CM003234 CFG 50/150 V4A Schwerlastgitterrinne Edelstahl (75,74 EUR) und Cablofil CM755003 TXF35 GC TELEXRAIL Schwerlastgitterrinne tauchfeuerverzinkt (25,17 EUR) sind im Titel als Schwerlastgitterrinnen ausgewiesen. Was das konkret an Belastung und Stützweite bedeutet, entnehmen Sie dem Datenblatt des Herstellers – aus dem Titel lässt es sich nicht ableiten.

Was diese Seite bewusst nicht behandelt: geschlossene Kabelrinnen und Kabelleitern sind eigene Trassenfamilien mit eigener Auswahllogik, und Verbinder, Schnellverbinder, Klemmstücke, Trennstege, Konsolen und Kabelausgänge sind eigenes Zubehör. Sie sind in der Auswahl auf dieser Seite nicht enthalten. Auch Fasclic+ ist ausdrücklich kein System ohne Zubehör: Legrand führt zu Cablofil eine ganze Reihe an Verbindern und Klemmstücken. Planen Sie die Verbindungstechnik von Anfang an mit ein, statt sie nachzubestellen.

Und ein Punkt, der jede Terminplanung betrifft: Die hier gelisteten Gitterrinnen-Profile sind praktisch durchgehend Bestellware und nicht ab Lager verfügbar. Fragen Sie die Liefersituation ab, bevor Sie den Montagetermin festlegen, und bestellen Sie lieber eine Position mehr, als mitten in der Montage auf ein Nachliefermaß zu warten. Den jeweils gültigen Preis sehen Sie direkt am Artikel; bei den Edelstahlvarianten lohnt sich vor dem Absenden ein zweiter Blick auf Werkstoff und Artikelnummer, weil dort mehrere sehr ähnliche Bezeichnungen nebeneinanderstehen.

Wo die Elektrofachkraft übernimmt

Auswahl, Trassenführung und Mengenermittlung können Sie vorbereiten – dafür ist diese Seite gedacht. Die Ausführung ist etwas anderes: Befestigung und Verankerung im Baukörper, die Einbindung der Trasse in den Schutzpotentialausgleich, die Belegung mit Leitungen der festen 230/400-V-Installation sowie die Abnahme und Prüfung gehören in die Hand einer Elektrofachkraft. Das gilt unabhängig davon, wie einfach ein Schnellkupplungssystem im Prospekt aussieht.

Praktisch heißt das: Klären Sie Profilfamilie, Höhe, Breite und Oberfläche gemeinsam mit dem ausführenden Betrieb, bevor Sie bestellen. Wer die Trasse montiert, kennt die Randbedingungen vor Ort – Stützweiten, Durchbrüche, Brandabschnitte, Nachbargewerke – und trägt die Verantwortung für das Ergebnis.
