Kurz gefasst: Bei einer geschlossenen Kabelrinne entscheiden Sie fünf Dinge nacheinander, und die Reihenfolge macht die Auswahl kurz: zuerst die Umgebung, denn sie legt den Korrosionsschutz fest und der begrenzt bereits, welche Bauformen überhaupt in Frage kommen. Danach die Breite nach Kabelmenge samt Reserve, dann die Seitenhöhe, dann gelocht oder ungelocht. Ganz zum Schluss klären Sie, ob der Artikel den Verbinder bereits mitbringt oder ob Sie ihn getrennt einplanen. Alle Aussagen auf dieser Seite beziehen sich ausschließlich auf die hier gelisteten 24 Rinnen – nicht auf das Legrand-Programm insgesamt.

Schritt 1: Die Umgebung legt den Korrosionsschutz fest

Der Korrosionsschutz steht bei allen hier gelisteten Rinnen im Titel, und er ist die Entscheidung mit den größten Folgen – für den Preis wie für die verbleibende Auswahl. In dieser Auswahl kommen vier Angaben vor:

• sendzimirverzinkt – die Standardausführung für trockene Innenräume, hier mit zwölf Artikeln die häufigste. Typisch dafür ist die schmale Legrand SSL50PG Kabelrinne 3000x50x12 sendzimierverzinkt (10,07 EUR).
• tauchfeuerverzinkt – die Wahl für außen und für feuchte Bereiche, hier sieben Artikel, zum Beispiel die Legrand SSL75G Kabelrinne 3000x75x12 tauchfeuerverzinkt (18,49 EUR).
• RAL9010 – der Farbton für Trassen, die man sieht. Drei Artikel in dieser Auswahl.
• V4A – Edelstahl für aggressive Umgebungen, hier nur zwei Artikel.

Zwei Punkte sind an dieser Stelle wichtiger als alles andere. Erstens: Eine V2A-Rinne gibt es in dieser Auswahl nicht. Wer Edelstahl braucht, landet hier zwangsläufig bei V4A – und zwar bei der Van Geel SSL100S Kabelrinne 3000x100x12 V4A Edelstahl (69,41 EUR) oder der Legrand VG346800 Kabelrinne ungelocht 3000x175x60 V4A (360,78 EUR). Beachten Sie die Schreibweise bei der Suche: Die eine läuft im Titel unter der Marke „Van Geel“, die andere unter „Legrand“ mit dem VG-Kürzel in der Bestellnummer. Der Preisabstand zu den verzinkten Ausführungen ist erheblich: Für die V4A-Rinne mit 175 mm Breite steht 360,78 EUR – ein Vielfaches dessen, was die sendzimirverzinkten Rinnen ähnlicher Breite in dieser Auswahl kosten. Edelstahl wählt man deshalb gezielt für den Abschnitt, der ihn braucht, nicht pauschal für die ganze Trasse.

Zweitens: RAL9010 schränkt die weitere Auswahl stark ein. Alle drei RAL9010-Rinnen hier haben 60 mm Seitenhöhe und sind als „symmetrisch ohne Verbinder“ ausgezeichnet – die Legrand 481242 Kabelrinne ungelocht 3030x100x60 symmetrisch ohne Verbinder RAL9010 (30,23 EUR), die Legrand 480585 Kabelrinne gelocht 3030x300x60 symmetrisch ohne Verbinder RAL9010 (43,41 EUR) und die Legrand 480588 Kabelrinne gelocht 3030x600x60 symmetrisch ohne Verbinder RAL9010 (97,10 EUR). Wer die sichtbare Ausführung will, kann also nicht zusätzlich frei über Seitenhöhe und Verbinderart entscheiden. Umgekehrt legt der Farbton die Lochung nicht fest: Unter den drei Artikeln sind zwei gelochte und ein ungelochter.

Welche Oberfläche eine konkrete Umgebung verlangt – Außenbereich, Feuchtraum, Chemie, Küche, Schwimmbad –, ist eine Planungsfrage und im Zweifel eine Frage an die Fachplanung. Was die einzelne Ausführung technisch leistet, steht im jeweiligen Datenblatt. Dieselbe Oberflächen-Logik gilt bei Legrand auch für Kabelleitern und Gitterrinnen; diese Systeme haben in dieser Markenwelt eigene Seiten und wiederholen den Korrosionsschutz-Teil nicht.

Schritt 2: Breite nach Kabelmenge – mit Reserve

Die Breite richtet sich nach der Menge und dem Durchmesser der Leitungen, die nebeneinander liegen sollen, zuzüglich Reserve für spätere Nachrüstungen. In dieser Auswahl reicht das Spektrum von 50 mm bis 600 mm, mit den gängigen Stufen 75, 100, 150, 200, 300, 400, 500 und 600 mm sowie der Sonderbreite 175 mm bei einer der beiden V4A-Rinnen.

Der praktische Rat lautet: lieber eine Stufe breiter als zu knapp. Die Mehrkosten je Stufe sind moderat, ein Trassenwechsel im Bestand ist es nicht. Ein Blick auf die Preisstaffel derselben Bauform macht das deutlich – die Legrand 480030 Kabelrinne ungelocht GS 3000x100x100 M/F mit Verbinder sendzimirv. kostet 32,17 EUR, die vierfach so breite Legrand 480092 Kabelrinne ungelocht GS 3000x400x100 M/F mit Verbinder sendzimirv. 84,57 EUR. Der Preis wächst also deutlich langsamer als die Breite.

Auch in großen Breiten gibt es Ausführungen für den Außenbereich: Dort stehen hier unter anderem die Legrand 482090 Kabelrinne ungelocht GC 3000x200x100 M/F mit Verbinder tauchfeuer (196,55 EUR) und die Legrand 482073 Kabelrinne gelocht GC 3000x500x100 M/F mit Verbinder tauchfeuer (239,02 EUR) bereit. Frei kombinierbar sind Breite und Oberfläche in dieser Auswahl aber nicht: Bei 400 mm Breite stehen hier ausschließlich sendzimirverzinkte Rinnen, bei 500 mm ausschließlich tauchfeuerverzinkte und bei 175 mm ausschließlich V4A. Prüfen Sie deshalb immer beides zusammen. Ein Hinweis zum Preisvergleich: Legen Sie Oberfläche, Seitenhöhe und Lochung fest, bevor Sie Preise nebeneinanderstellen – sonst vergleichen Sie Artikel, die sich in mehr als einem Merkmal unterscheiden.

Schritt 3: Seitenhöhe – und was sie über die Auswahl verrät

Die Seitenhöhe bestimmt, wie hoch das Kabelpaket in der Rinne liegen darf. In dieser Auswahl gibt es fünf Höhen: 12, 18, 25, 60 und 100 mm. Sie ist nicht frei mit allem kombinierbar – die folgende Tabelle zeigt, was in dieser Auswahl je Höhe tatsächlich vorkommt.

Daraus folgt für die Praxis: Die Höhe 60 mm ist hier die mit Abstand flexibelste. Nur dort finden sich alle vier Oberflächen, alle Verbindervarianten und die größte Breitenspanne. Wer bei den Flachrinnen mit 12 oder 18 mm bleibt – etwa der Legrand SSL300PG Kabelrinne 3000x300x18 sendzimierverzinkt (39,82 EUR) –, hat eine deutlich kleinere Auswahl. Und wer 100 mm Seitenhöhe braucht, bekommt hier ausschließlich verzinkte Ausführungen, keine in RAL9010 und keine in V4A.

Ein Hinweis zur Marken- und Kürzelschreibweise, weil er die Suche im Shop erleichtert: In dieser Auswahl tragen die zehn Artikel mit „GS“ im Titel durchweg die Angabe sendzimirverzinkt, die sechs mit „GC“ die Angabe tauchfeuerverzinkt. Ein Umkehrschluss ist daraus jedoch nicht zulässig – die drei RAL9010-Rinnen, die vier SSL-Flachrinnen und die Legrand VG346800 Kabelrinne ungelocht 3000x175x60 V4A führen keines der beiden Kürzel und haben trotzdem eine klar benannte Oberfläche. Was die Kürzel darüber hinaus bezeichnen, steht im Datenblatt.

Schritt 4: Gelocht oder ungelocht – und wo der Titel dazu schweigt

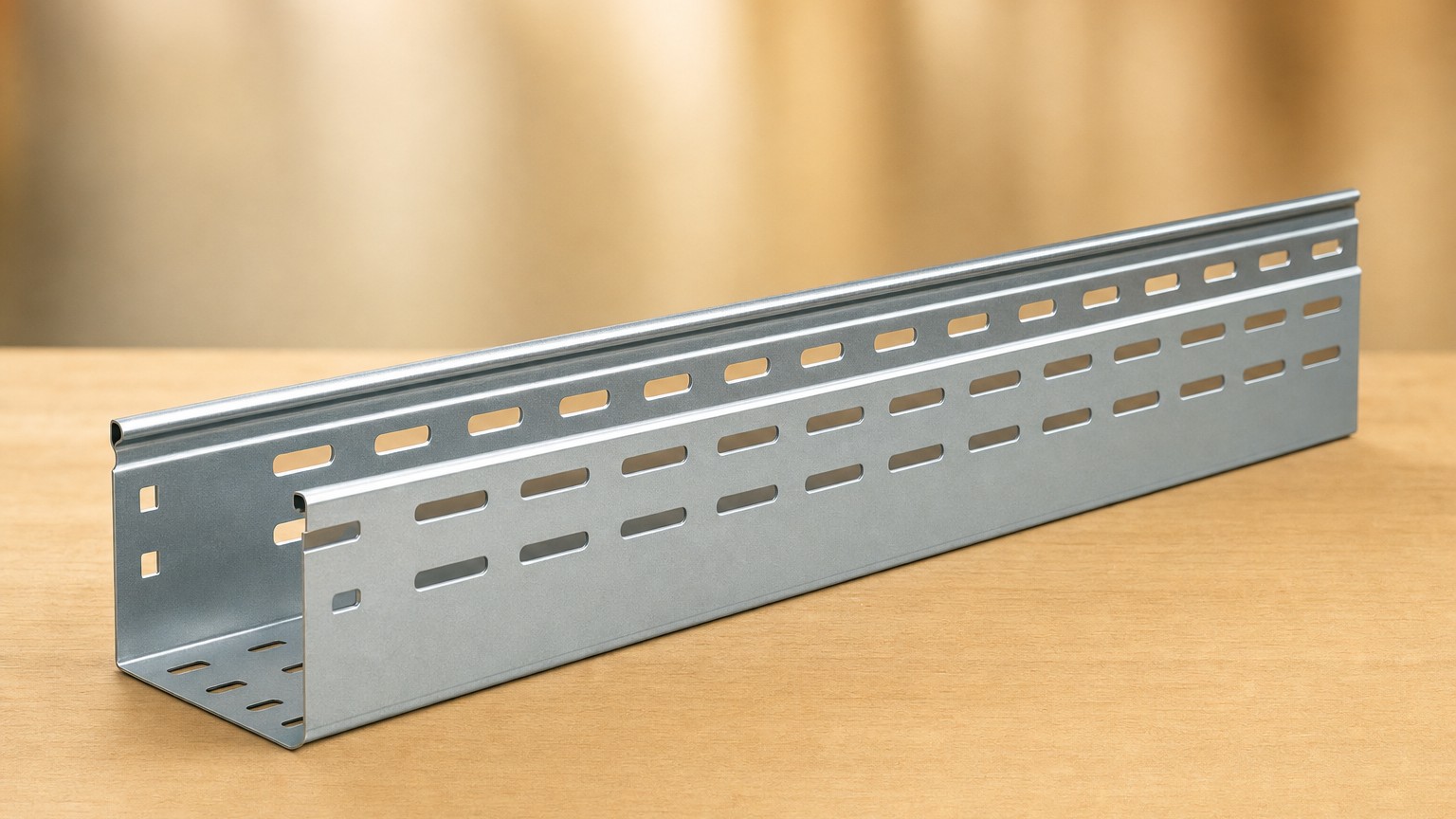

Gelochte Rinnen wie die Legrand 480069 Kabelrinne gelocht GS 3000x150x100 M/F mit Verbinder sendzimirv. (45,21 EUR) bieten Befestigungspunkte für Binder und Halterungen; ungelochte wie die Legrand 482107 Kabelrinne ungelocht GC 3000x600x100 M/F mit Verbinder tauchfeuer (288,54 EUR) haben ein geschlossenes Blech. In der 100er-Höhe wie in der 60er-Höhe stehen hier beide Varianten nebeneinander zur Verfügung, quer über die Breiten – gelocht zum Beispiel die Legrand 481071 Kabelrinne gelocht GS 3000x300x100 M/F mit Verbinder sendzimirv. (78,64 EUR), ungelocht zum Beispiel die Legrand 480740 Kabelrinne ungelocht GS 3000x200x60 M/F mit Verbinder sendzimirv. (30,76 EUR).

Bei 600 mm Breite lässt sich die Wahlfreiheit gut zeigen: In dieser Auswahl stehen dort die ungelochte Legrand 480700 Kabelrinne ungelocht GS 3000x600x60 M/F mit Verbinder sendzimirv. (72,17 EUR) mit 60 mm Seitenhöhe und die gelochte Legrand 480107 Kabelrinne gelocht GS 3000x600x100 M/F mit Verbinder sendzimirv. (135,99 EUR) mit 100 mm Seitenhöhe nebeneinander – gleiche Breite, gleiche Oberfläche, gleiche Verbinderart, aber unterschiedliche Seitenhöhe und Lochung.

Wichtig ist der Sonderfall der vier Flachrinnen: Die Artikel mit 12 und 18 mm Seitenhöhe in dieser Auswahl sind im Titel weder als gelocht noch als ungelocht ausgezeichnet. Das bedeutet nicht, dass sie ungelocht wären – es bedeutet nur, dass der Titel dazu nichts sagt. Wenn die Lochung für Ihre Befestigungslösung entscheidend ist, nehmen Sie diese Angabe bei diesen vier Artikeln bitte aus dem Datenblatt und nicht aus der Produktbezeichnung.

Deckel sind ein eigenes Thema und in dieser Auswahl nicht enthalten. Wenn die Trasse abgedeckt werden soll, planen Sie den passenden Deckel getrennt ein – er muss zu Breite und Ausführung der gewählten Rinne passen. Dasselbe gilt für Bögen, T-Stücke und Abzweige sowie für Konsolen und Ausleger, die in dieser Markenwelt eigene Seiten haben.

Schritt 5: Mit Verbinder, mit Automatikverbinder oder ohne

Diese letzte Achse wird beim Kalkulieren am häufigsten übersehen, weil zwei fast identische Rinnen im Preis kaum auseinanderliegen. In dieser Auswahl kommen vier Fälle vor:

• M/F mit Verbinder – zwölf Artikel, das Verbindungselement ist Teil des Artikels. Beispiel: Legrand 480045 Kabelrinne gelocht GS 3000x75x25 M/F mit Verbinder sendzimirv. (16,34 EUR) oder in Groß die Legrand 482051 Kabelrinne gelocht GC 3000x500x25 M/F mit Verbinder tauchfeuer (166,98 EUR).
• Mit Automatikverbinder – in dieser Auswahl zweimal vertreten, beide Male bei 60 mm Seitenhöhe und sendzimirverzinkt: die Legrand 480110 Kabelrinne gelocht GS 3000x75x60 mit Automatikverbinder send. (17,80 EUR) und die Legrand 481125 Kabelrinne ungelocht GS 3000x400x60 mit Automatik Verbinder send. (52,18 EUR).
• Symmetrisch ohne Verbinder – fünf Artikel, hier alle mit 60 mm Seitenhöhe: die drei RAL9010-Rinnen sowie die Legrand 480573 Kabelrinne gelocht GC 3030x150x60 symmetrisch ohne Verbinder tauchfeuer (30,48 EUR) und die Legrand 480577 Kabelrinne gelocht GC 3030x500x60 symmetrisch ohne Verbinder tauchfeuer (83,13 EUR). Hier gehört das Verbindungsmaterial zusätzlich auf die Materialliste.
• Keine Angabe im Titel – fünf Artikel, nämlich die vier Flachrinnen mit 12/18 mm und die V4A-Rinne mit 175 mm Breite. Auch hier gilt: keine Angabe ist keine Aussage. Was mitgeliefert wird, klären Sie über das Datenblatt.

Alle fünf hier gelisteten Artikel mit der Angabe „3030“ sind zugleich die mit „symmetrisch ohne Verbinder“. Der Umkehrschluss trägt aber nicht: Unter den „3000er“-Artikeln stehen sowohl solche mit M/F-Verbinder und mit Automatikverbinder als auch die fünf ganz ohne Verbinderangabe. Verlassen Sie sich deshalb auf die ausgeschriebene Verbinderangabe, nicht auf die Zahl davor – und auch nicht auf den Preis: Der Shop führt zu vielen Profilen dieselbe Rinne zusätzlich als Verbindervariante, teils centgleich. Zwei Artikel mit identischem Preis können sich genau in diesem Punkt unterscheiden.

Wo die Elektrofachkraft übernimmt

Kabelrinnen kaufen und planen darf jeder – der Einbau ist eine andere Sache. Sobald die Trasse am Bauwerk befestigt wird, Leitungen der festen 230/400-V-Installation darin geführt, angeschlossen oder abgesichert werden, ist das Arbeit für eine Elektrofachkraft. Dazu gehören auch die Fragen, die man einer Rinne nicht ansieht: die Befestigung im jeweiligen Untergrund und deren Tragfähigkeit, der Abstand der Stützpunkte, die Einbindung in den Potentialausgleich, Durchdringungen von Wänden und Decken sowie alle brandschutzrelevanten Anforderungen. Diese Punkte gehören in die Fachplanung und in die Datenblätter der einzelnen Artikel – nicht in eine Kaufberatung. Auf dieser Seite geht es ausschließlich um die Auswahl des richtigen Artikels.

Ein organisatorischer Hinweis zum Schluss: Alle hier gelisteten Rinnen sind Bestellware, keine Lagerware. Fragen Sie die Lieferzeit vor dem Baustellentermin ab und bestellen Sie Trassenmaterial mit Vorlauf und einer Reserve an Längen – Nachbestellungen einzelner Stücke kosten meist mehr Zeit als Geld.
