Kurz gefasst: Diese Seite beantwortet eine einzige Auswahlfrage: Welche Schaltfunktion braucht der Stromkreis – Ausschalter, Wechselschalter, Kreuzschalter, Serien- bzw. Doppelwechselschalter oder Taster? Beantworten Sie sie in drei Schritten: zuerst die Funktion (wie viele Schaltstellen, wie viele Verbraucher), dann die Ausführung (Nennstrom, Polzahl, Steck- oder Schraubklemme, beleuchtet oder nicht, Trockenraum oder Feucht- und Außenbereich), zuletzt die Designlinie, zu der Wippe und Rahmen passen müssen. Legrand führt in diesem Bereich 303 Artikel; die 26 hier gelisteten Einsätze zeigen jede dieser Entscheidungen an einem Beispiel.

Was hier gelistet ist: der Einsatz, nicht die Wippe

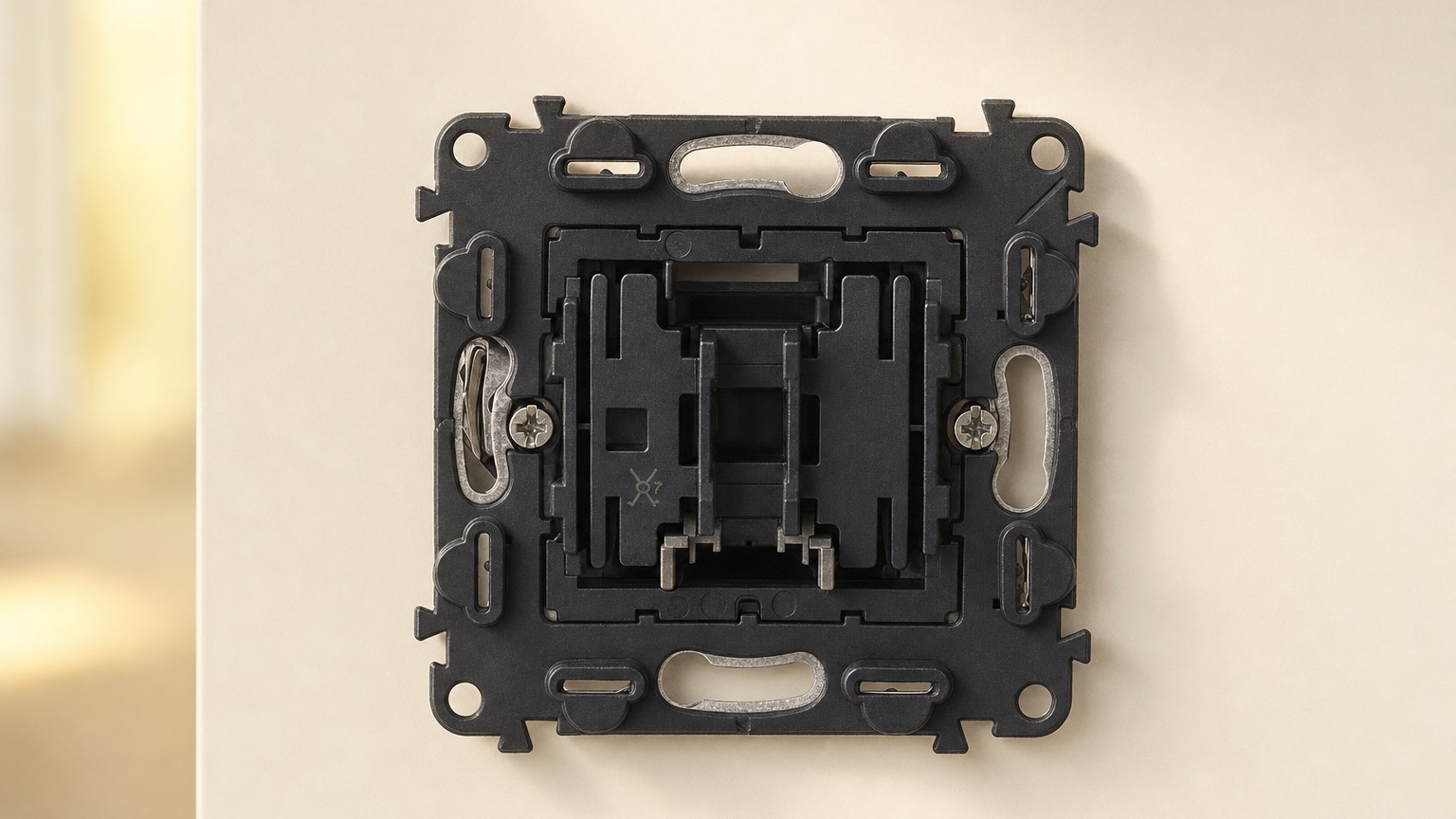

Ein Schalter an der Wand besteht aus mehreren Teilen: dem Einsatz mit der Mechanik und den Klemmen, der Wippe oder Taste darüber und dem Rahmen. Diese Seite behandelt im Kern die Einsätze – also das Bauteil, das die Schaltfunktion festlegt. Wippen, Tasten und Abdeckungen sowie die Rahmen mit ihrer Serien- und Modulzuordnung sind eigene Bereiche der Legrand-Welt. Umgekehrt gilt: Manche Artikel werden als Einsatz mit bereits montierter Wippe geführt, also als Komplettgerät. Verlassen Sie sich deshalb nicht auf die Kategorie allein, sondern auf den Produkttitel und das Datenblatt des Herstellers.

Bewusst nicht in dieser Auswahl enthalten sind Dimmeinsätze und Jalousieeinsätze – beides eigene Themen mit eigener Auswahllogik –, smarte Tastsensoren sowie Netatmo- und MyHome-Geräte, und die Beleuchtungseinsätze (LED-Aggregate, Leuchtsignale, Orientierungs- und Notleuchten). Letztere sind der Stoff für beleuchtete Ausführungen und werden in der Legrand-Welt getrennt geführt; auf dieser Seite bleibt das Thema deshalb kurz.

Zwei Hinweise zur Liste selbst: Unter der Marke Legrand laufen im Shop auch BTicino-Serien mit – LivingNow, LivingLight, Axolute. In dieser Auswahl ist das der BTicino K4001A LivingNow Ausschalter in 1-moduliger Ausführ. mit Steckklemmen (6,72 EUR). Das ist keine Fehlzuordnung, sondern die Systematik des Sortiments. Und: Von den 26 hier gelisteten Artikeln ist etwa die Hälfte ab Lager verfügbar, der Rest ist Bestellware – über den ganzen Bereich hinweg ist der Lageranteil noch kleiner. Maßgeblich ist immer der Stand auf der jeweiligen Produktseite.

Schritt 1: Welche Schaltfunktion braucht der Stromkreis?

Die Funktion ergibt sich aus zwei Zahlen: Wie viele Stellen im Raum sollen schalten, und wie viele Verbraucher hängen daran? Erst danach lohnt der Blick auf Serie, Farbe und Klemmentechnik. Die folgende Übersicht ordnet die Artikel dieser Auswahl den typischen Aufgaben zu; genannt sind jeweils die Bestellnummern aus den Produkttiteln.

Der einfachste Fall ist die einzelne Schaltstelle. Dafür steht in dieser Auswahl neben dem BTicino-Einsatz der Legrand 077050L MSC Ausschalter 2-polig 10A SK 2M O/I Aufdruck beleuchtet ultraweiß (28,30 EUR), dessen Titel gleich mehrere Ausführungsmerkmale nennt: zweipolig, Schraubklemme, zwei Module, beschriftet, beleuchtet. Deutlich anders gelagert ist der Legrand 775803 Einsatz Wippschalter Aus 3-polig 10AX/400VAC (41,34 EUR) – dreipolig und mit 400-V-Angabe im Titel adressiert er einen ganz anderen Anwendungsfall als die einpoligen Einsätze der Liste. Ob er zu Ihrer Anlage passt, gehört in die Planung mit der Elektrofachkraft.

Sollen zwei Stellen denselben Verbraucher schalten, brauchen Sie zwei Wechselschalter. In dieser Auswahl gibt es sie in mehreren Ausführungen: den Legrand 765006 SEANO Einsatz Wechselschalter 10AX Steckklemmen (4,80 EUR), den Legrand 864016 Einsatz Wechselschalter 16AX Niloe Step (13,23 EUR) mit höherer Nennstromangabe, den Legrand 077064 Wechselschalter beleuchtet 2polig 20A Mosaic ultaweiß (18,55 EUR) sowie den Legrand 752156 Wechselschalter (SL) IP44 Valena Life ultraweiß (24,28 EUR) für Bereiche, in denen Feuchtigkeit eine Rolle spielt. Zwei weitere Einsätze der Auswahl schreiben die Funktion nicht aus, sondern tragen nur die Kurzbezeichnung W/m im Titel: der Legrand 765010 SEANO Einsatz W/m mit N-Klemme 10AX Steckklemmen (7,00 EUR) und der Legrand 069511L Plexo New Einsatz W/m 10 AX Steckklemme(SL) IK 08 Grau (5,37 EUR). Was diese Kurzbezeichnung im Einzelnen umfasst, klärt das Datenblatt des Herstellers.

Kommt eine dritte Schaltstelle dazu, sitzt sie zwischen den beiden Wechselschaltern und ist ein Kreuzschalter; jede weitere Stelle ebenfalls. Hier gelistet sind der Legrand 765007 SEANO Einsatz Kreuzschalter 10AX SK (10,07 EUR) und der Legrand 752007 Kreuzschalter (SK) beleuchtet Funktion mit LED Valena IN’MATIC (20,86 EUR), dessen Titel die Beleuchtung ausdrücklich als Funktionsanzeige mit LED beschreibt.

Zwei Verbraucher an einer Stelle: Serien- und Doppelwechselschalter

Sollen an einer Stelle zwei Verbraucher getrennt geschaltet werden – klassisch Deckenlicht und Spiegelleuchte –, führt der Weg zum Serienschalter. In dieser Auswahl sind das der Legrand 765005 SEANO Einsatz Serienschalter 10AX Steckklemmen (7,63 EUR) und der Legrand 752005 Serienschalter (SL) 10AX beleuchtet Funktion m.2LEDs Valena IN’MATIC (16,37 EUR), dessen Titel zwei LEDs als Funktionsanzeige nennt.

Ein Artikel dieser Auswahl fällt aus der Reihe der Unterputz-Einsätze heraus: Der Legrand 069714 Wippschalter Serie FR-Aufputz Plexo55 grau (21,52 EUR) ist ein Aufputz-Gerät, kein Einsatz für eine Unterputzdose. Er ist mit aufgeführt, weil er dieselbe Schaltaufgabe löst – die Montageart ist jedoch eine andere und muss zur Situation vor Ort passen.

Der Doppelwechselschalter ist der Sonderfall dazu: zwei Wechselkreise an einer Stelle, also zwei Verbraucher, die jeweils noch von einer zweiten Stelle aus geschaltet werden. Hier gelistet sind der Legrand 765008 SEANO Einsatz Doppelwechselschalter 10AX Steckklemmen (13,23 EUR) und der Legrand 752159 Doppelwechselschalter (SL) beleuchtet IP44 Valena Life ultraweiß (37,96 EUR), der Beleuchtung und IP44-Angabe im Titel vereint. Wer hier falsch greift und einen Serienschalter statt eines Doppelwechselschalters bestellt, merkt das erst bei der Inbetriebnahme – die beiden Funktionen sehen von außen gleich aus.

Taster, Zugtaster und Sonderschalter

Ein Taster schaltet nicht selbst dauerhaft, er gibt einen Impuls. Die eigentliche Logik sitzt woanders: im Verteiler oder in einem Bussystem. Das ist die Voraussetzung für Schaltungen mit vielen Bedienstellen und für spätere Erweiterungen. Ob ein bestimmter Einsatz für Ihre nachgelagerte Logik geeignet ist, steht im Datenblatt des Herstellers – aus dem Titel allein lässt sich das nicht ableiten.

Die Taster dieser Auswahl unterscheiden sich zuerst im Kontakt: Der Legrand 765011 SEANO Einsatz Taster mit Wechselkontakt 10A Steckklemmen (5,62 EUR) und der Legrand 765017 SEANO Einsatz Taster mit Wechselkontakt mit N-Klemme 10A (7,00 EUR) nennen einen Wechselkontakt, der Legrand 077841 Taster Schliesser 1-polig n beleuchtbar Soliroc IP55 IK10 grau (68,09 EUR) dagegen einen Schließer. Der Soliroc-Einsatz trägt zusätzlich IP55- und IK10-Angaben im Titel; was diese Angaben im Einzelnen abdecken und für welche Bedienstellen der Einsatz vorgesehen ist, steht im Datenblatt des Herstellers.

Zwei Taster sind ausdrücklich für Beleuchtung oder Beschriftung vorbereitet: der Legrand 077033L Taster 6A (SL) 1-modulig beleuchtbar mit LED Mosaic ultraweiß (21,80 EUR) und der Legrand 069814L Plexo New Einsatz Taster Wechselkont bel Beschrif 10A SL,IK08 (15,67 EUR). Für zwei Bedienpunkte an einer Stelle steht der Legrand 752018 Doppelwechseltaster (SL) 6A beleuchtbar m.2LEDs Valena IN’MATIC (28,02 EUR). Eine Sonderbauform ist der Legrand 765118 SEANO Zugtaster mit Wechselkontakt 6A UW (11,50 EUR) – die Bedienung erfolgt über eine Zugschnur statt über eine Taste.

Bleiben drei Einsätze, die weder schlicht ein noch aus schalten: der Legrand 765032 SEANO Einsatz 3-Stufenschalter mit Nullstellung,1-polig, (36,82 EUR) und der Legrand 752132 Drehschalter 0-1-2-3 (SK) 1-polig Valena Life ultraweiß (77,30 EUR) arbeiten mit mehreren Stellungen, der Legrand 077074 DIN-Schlüsselschalter 2polig 2-modulig Mosaic ultaweiß (103,07 EUR) bindet die Bedienung an einen Schlüssel. Welche Stellung welchen Kontakt führt und wofür der jeweilige Einsatz vorgesehen ist, sagt das Datenblatt des Herstellers – hier ist die Planung mit der Elektrofachkraft Pflicht.

Schritt 2: Ausführung – Nennstrom, Polzahl, Klemme, Beleuchtung, Umgebung

Steht die Funktion fest, entscheiden fünf Merkmale über die konkrete Bestellnummer. Alle fünf lassen sich an den Titeln dieser Auswahl ablesen:

• Nennstrom: Die Titel nennen 6A, 10A, 10AX, 16AX oder 20A. Was die jeweilige Angabe für Ihre konkrete Last bedeutet – besonders bei elektronischen Vorschaltgeräten und LED-Leuchten –, gehört ins Datenblatt und in die Auslegung durch die Elektrofachkraft.
• Polzahl: Die Auswahl enthält einpolige und zweipolige Einsätze sowie mit dem 775803 einen dreipoligen. Die Polzahl ist keine Geschmacksfrage, sondern folgt aus der Anlage.
• Klemmentechnik: SL steht für Steckklemme, SK für Schraubklemme. Beide Varianten sind in dieser Auswahl vertreten, aber nicht bei jeder Funktion: Bei den Ausschaltern kommen beide vor (K4001A mit Steckklemmen, 077050L mit SK), bei den übrigen Funktionen dieser Auswahl nennen die Titel jeweils nur eine der beiden Techniken – die Kreuzschalter etwa nur SK.
• Beleuchtung: Manche Titel sagen „beleuchtet“, andere „beleuchtbar“, wieder andere nennen die LED oder die Funktionsanzeige ausdrücklich. Beleuchtete Ausführungen brauchen je nach Bauart eine Versorgung über den N-Leiter oder ein separates LED-Aggregat – diese Aggregate sind in der Legrand-Welt ein eigener Bereich und hier nicht gelistet. Zwei Einsätze der Auswahl führen die N-Klemme ausdrücklich im Titel: 765010 und 765017. Dass ein anderer Einsatz keine hat, folgt daraus nicht – das steht im Datenblatt.
• Umgebung: Titel mit IP44 oder IP55 kennzeichnen Ausführungen für Bereiche mit Feuchtigkeit oder Schmutz, IK-Angaben verweisen auf mechanische Robustheit. Welche Bedingungen eine Angabe genau abdeckt und welcher Einbau dafür nötig ist, steht im Datenblatt; fehlt die Angabe im Titel, ist damit noch nichts über die Eignung gesagt.

Als sechstes Merkmal kommt die Designlinie hinzu. In dieser Auswahl treffen mehrere aufeinander – SEANO, Niloe Step, Mosaic, Valena Life, Valena IN’MATIC, Plexo New, Plexo55, Soliroc, MSC und LivingNow von BTicino. Wippe und Rahmen müssen zum Einsatz und zur Linie passen, und die Modulanzahl entscheidet über den Rahmen: Einige Titel nennen sie direkt (1-modulig, 2M, 2-modulig), sonst klärt sie das Datenblatt. Wer eine bestehende Installation ergänzt, sollte die vorhandene Linie kennen, bevor er den Einsatz bestellt.

Wo die Elektrofachkraft übernimmt

Auswahl und Planung können Sie selbst machen: Funktion bestimmen, Ausführung festlegen, Designlinie wählen, Stückzahl für Wechsel- und Kreuzschaltstellen ermitteln. Alles, was danach kommt, gehört in fachkundige Hände. Das Anklemmen, Einbauen und Absichern in der festen 230-/400-V-Installation ist Sache einer Elektrofachkraft – das gilt für jeden Einsatz dieser Auswahl, ausdrücklich auch für den dreipoligen 775803, für zweipolige Ausführungen, für beleuchtete Varianten mit ihrer Frage nach der Versorgung und für Taster, die auf eine Logik im Verteiler oder im Bus arbeiten.

Ziehen Sie die Fachkraft am besten schon vor der Bestellung hinzu, wenn Sie eine bestehende Installation umbauen, wenn Sie von Schalter- auf Tasterbedienung wechseln wollen oder wenn nicht klar ist, ob am Schalterplatz ein N-Leiter zur Verfügung steht. Diese drei Punkte entscheiden darüber, welcher Einsatz überhaupt in Frage kommt – und sie lassen sich nicht aus einem Produkttitel ableiten.
