Kurz gefasst: Die Auswahl läuft in zwei Schritten, und die Reihenfolge ist wichtig: zuerst die Ableiterklasse, dann die Schaltungsvariante zum Netzsystem. Klasse heißt hier konkret Typ 2, Kombiableiter Typ 1+2 oder Typ 2+3 – reine Typ-1- und reine Typ-3-Ableiter liegen in dieser Auswahl nicht. Die Schaltung (3+0, 4+0, 1+1, 3+1, 2+0 oder eine polige Ausführung) steht bei den meisten Artikeln direkt im Titel und muss zum Netzsystem des Gebäudes passen. Beides – Klasse und Netzsystem – ist eine Planungsfrage für die Elektrofachkraft, nicht etwas, das Sie aus einem Produkttitel ableiten können.

Was in dieser Auswahl steht – und was nicht

Diese Seite deckt bewusst beide Schubladen ab, in denen die Geräte im Shop liegen: die Überspannungsableiter und die Kombi-Ableiter. Vertreten sind drei Klassenbezeichnungen, so wie die Titel sie führen: Typ 2, Kombiableiter Typ 1+2 (bei zwei Geräten als SaS T1+T2 geschrieben) und Typ2+3. Ein reiner Typ-1-Blitzstromableiter und ein reiner Typ-3-Ableiter sind hier nicht gelistet – wenn Sie danach suchen, sparen Sie sich das Durchklicken. Typ 1 taucht in dieser Auswahl ausschließlich als Bestandteil der Kombiableiter Typ 1+2 auf, Typ 3 ausschließlich als Bestandteil der Typ2+3-Geräte.

Ebenfalls nicht Teil dieser Auswahl und ganz bewusst nicht verlinkt: Ableiter für DC-Anwendungen (Stichwort Photovoltaik), Steckdosenleisten mit Überspannungsschutz sowie Ableiter für Daten- und Telefonleitungen. Das sind eigene Themen mit eigenen Auswahlfragen.

Zur Verfügbarkeit im Klartext: keiner der hier gelisteten Ableiter ist derzeit als sofort ab Lager verfügbar ausgewiesen – alle laufen über Nachbestellung. Die konkrete Lieferzeit steht am jeweiligen Artikel. Planen Sie das ein, wenn ein Termin am Verteiler hängt.

Schritt 1: Die Klasse – Typ 2, Kombiableiter Typ 1+2 oder Typ 2+3

Welche Klasse Ihre Anlage braucht, hängt am Gebäude und an der Einbaustelle – etwa daran, ob ein äußerer Blitzschutz vorhanden ist und an welcher Stelle der Verteilung das Gerät sitzen soll. Diese Entscheidung trifft die Elektrofachkraft anhand der Anlagendokumentation; die Produkttitel geben sie nicht her. Was die Titel hergeben, ist die Zuordnung:

• Typ 2 – die größte Gruppe hier. Von Legrand 412242 ÜSS-Ableiter Typ 2 3+0 Schaltung für TN-C 230/400V 40kA (94,20 EUR) bis zur vierpoligen IT-Ausführung Legrand 412233 ÜSS-Ableiter Typ 2 4polig 440V IT 230/400V 40kA (365,35 EUR).

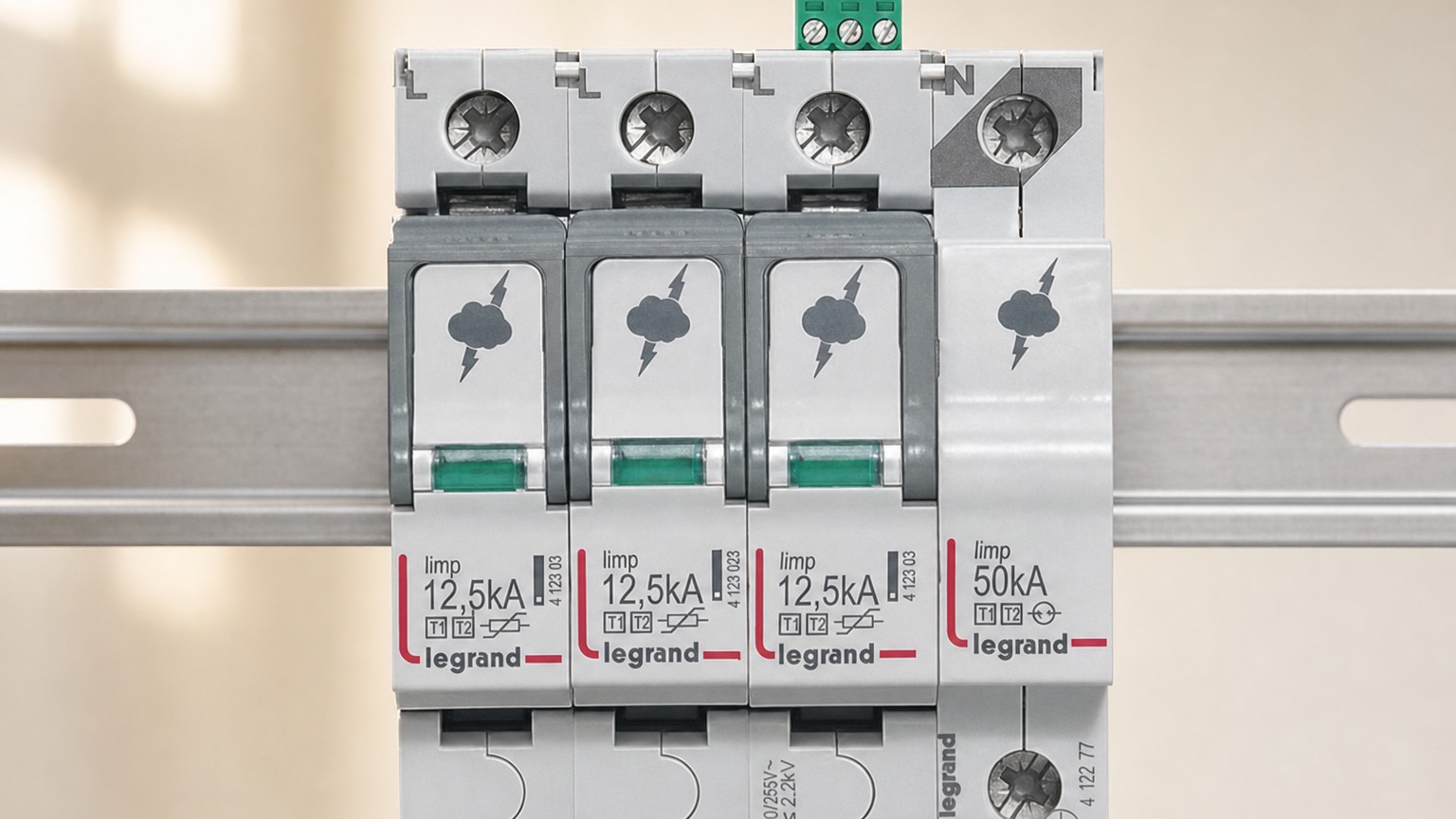

• Kombiableiter Typ 1+2 – zwei Bauformen sind im Titel unterscheidbar. Zum einen die hier gelisteten Geräte mit ausgeschriebener Schaltung, etwa Legrand 412277 Kombiableiter Typ 1+2 3+1 Schaltung für TT/TN-S 230/400V 12,5kA (190,41 EUR). Zum anderen die als SaS bezeichneten Geräte Legrand 412474 Kombiableiter SaS T1+T2 IIMP 12,5kA TNC (244,12 EUR) und Legrand 412475 Kombiableiter SaS T1+T2 IIMP 12,5kA TT/TNS (294,75 EUR). Die SaS-Titel nennen das Netzsystem (TNC bzw. TT/TNS), aber keine Schaltungsbezeichnung – worin sich diese Bauform sonst noch von den übrigen hier gelisteten Kombiableitern unterscheidet, sagt der Titel nicht, das steht im Datenblatt.
• Typ 2+3 – genau zwei Artikel: Legrand 003951 ÜSS-Ableiter Typ2+3 1+1 Schaltung 12kA Isc 6kA mit Vorsicherung (203,01 EUR) und Legrand 003973 ÜSS-Ableiter Typ2+3 3+1 Schaltung 12kA Isc 10kA mit Vorsicherung (425,39 EUR). Nur diese beiden Titel nennen ausdrücklich eine integrierte Vorsicherung. Daraus folgt nicht, dass die übrigen Geräte dieser Auswahl keine haben – der Titel schweigt dazu, das Datenblatt nicht.

Schritt 2: Die Schaltung zum Netzsystem

Bei allen Artikeln dieser Auswahl, die eine Schaltung in der Plus-Schreibweise und dazu ein Netzsystem nennen, ist die Zuordnung eindeutig: 3+0 steht bei TN-C, 4+0 bei TN-S, 1+1 und 3+1 bei TT/TN-S, 2+0 bei 1-phasig TN. Zwei Gegenbeispiele in derselben Liste zeigen aber, dass das keine Automatik ist: 003951 (1+1) und 003973 (3+1) nennen die Schaltung ohne jedes Netzsystem. Verlassen Sie sich deshalb nicht auf die Schaltungszahl allein, sondern auf das, was der Titel und das Datenblatt gemeinsam ergeben.

Zwei Lesehilfen zur Tabelle. Erstens: „liegt in dieser Auswahl kein Artikel“ ist eine Aussage über diese Liste, nicht über das Lieferprogramm – fragen Sie im Zweifel nach, statt auf eine benachbarte Variante auszuweichen. Zweitens: 440V steht bei drei Artikeln im Titel, aber nur zwei davon nennen IT. Legrand 412280 Kombiableiter Typ 1+2 1polig 440V TT, TN 230/400V 35kA (480,62 EUR) nennt stattdessen TT, TN. „440V im Titel“ heißt hier also nicht automatisch „für IT-Netze“.

Die Zahlen in den Titeln – und was aus ihnen nicht folgt

Fast jeder Titel trägt eine Kiloampere-Zahl: 40kA und 20kA bei Typ 2, 8kA, 12,5kA, 25kA und 35kA bei den Kombiableitern, 12kA mit Isc-Angabe bei den Typ2+3-Geräten. Wichtig ist, dass diese Zahlen nicht überall dieselbe Größe bezeichnen. Nur ein Teil der Titel sagt ausdrücklich, welche Größe gemeint ist: die Plug-in-Module nennen Imax bzw. Iimp, die SaS-Kombiableiter nennen IIMP, die Typ2+3-Geräte nennen zusätzlich Isc. Bei den übrigen Artikeln mit Kiloampere-Angabe steht nur die blanke Zahl. Welche Größe dort gemeint ist und wie sie sich vergleichen lässt, entscheidet das Datenblatt – nicht die Reihenfolge der Zahlen.

Zwei Stolperstellen kommen dazu. Die mit 20kA bezeichnete Typ-2-Gruppe ist in dieser Auswahl unvollständig: Es gibt dort ein 4+0, ein 3+1 und ein 2+0, aber kein 3+0 und keine polige 440V-Ausführung. Wer strikt nach 20kA sucht, findet hier für TN-C schlicht nichts – das heißt aber nur, dass diese Auswahl den Artikel nicht führt, und nicht, dass es ihn nicht gibt. Und der Preis taugt hier ausdrücklich nicht als Rangfolge: Die 20kA-Artikel dieser Auswahl liegen preislich nicht unter den vergleichbaren 40kA-Varianten, teils deutlich darüber. Nehmen Sie den Preis also zur Budgetplanung, nicht als Hinweis auf die Leistungsklasse, und prüfen Sie ihn am Artikel selbst.

Komplettgerät, steckbares Schutzmodul oder Feinschutz an der Steckdose

Für den Ersatzfall liegen drei steckbare Module in dieser Auswahl: Legrand 412299 Plug-in Schutzmodul für ÜSS-Ableiter Typ 2 Imax 40kA (29,04 EUR), Legrand 412300 Plug-in Schutzmodul N-PE für ÜSS-Ableiter Typ 2 Imax 40kA (34,18 EUR) und Legrand 412303 Plug-in Schutzmodul für Kombiableiter Typ 1+2 Iimp 12,5kA (60,19 EUR). Die Titel nennen jeweils die Familie und die Größe, für die das Modul gedacht ist – 412300 zusätzlich den Pfad N-PE. Daraus lässt sich weder ableiten, welchen Pfad 412299 bedient, noch welche Grundgeräte dieser Auswahl überhaupt steckbare Module aufnehmen. Diese Zuordnung machen Sie über Datenblatt und Typenschild des vorhandenen Geräts, nicht über die Titelähnlichkeit.

Als Ankerpunkt für den Geräteschutz an der Steckdose ist ein einzelner Einsatz aufgenommen: BTicino N4536 ÜSS-Ableiter/Feinschutz für Steckdose 1-polig Weiß (32,01 EUR) – hier nur in der weißen Ausführung. Er sitzt an einer anderen Stelle der Installation als alles andere auf dieser Seite und ersetzt kein Gerät im Verteiler. Ob und wie beides zusammen geplant wird, gehört ins Anlagenkonzept.

Wo die Elektrofachkraft übernimmt

Alles auf dieser Seite gehört in die feste 230/400-V-Installation und damit in fachkundige Hände. Anleitungen zum Anklemmen, Verdrahten oder Absichern finden Sie hier deshalb bewusst nicht. Drei Punkte klärt die Elektrofachkraft vor der Bestellung, und alle drei entscheiden über den Artikel:

• Das Netzsystem. Ob TN-C, TN-S, TT oder IT vorliegt, ergibt sich aus der Anlage und ihrer Dokumentation. Ohne diese Feststellung ist die Wahl zwischen 3+0, 4+0, 1+1, 3+1 und 2+0 Raten.
• Die Klasse und der Einbauort. Ob ein Kombiableiter Typ 1+2 gefordert ist oder ein Typ 2 die richtige Wahl ist – und ob ein Typ2+3-Gerät im Anlagenkonzept sinnvoll ist – ist eine Planungsentscheidung, keine Katalogfrage.
• Die Randbedingungen aus dem Datenblatt. Vorsicherung, Platzbedarf, Anschlussquerschnitte und die konkrete Bedeutung der Kiloampere-Angaben stehen im Datenblatt des jeweiligen Artikels. Der Produkttitel ist eine Kurzform, keine Auslegungsgrundlage.

Wenn Sie unsicher sind, welcher der hier gelisteten Artikel zu Ihrer Anlage passt: lieber vorher fragen als eine Position bestellen, die auf Nachbestellung läuft und am Ende nicht zum Netzsystem passt.

Passende Produkte

Legrand 412242 ÜSS-Ableiter Typ 2 3+0 Schaltung für TN-C 230/400V 40kA

94,20 €

Legrand 412243 ÜSS-Ableiter Typ 2 4+0 Schaltung für TN-S 230/400V 40kA

104,60 €

Legrand 412247 ÜSS-Ableiter Typ 2 3+1 Schaltung für TT/TN-S 230/400V 40kA

75,05 €

Legrand 412232 ÜSS-Ableiter Typ 2 3polig 440V IT 230/400V 40kA

276,27 €

Legrand 412272 Kombiableiter Typ 1+2 3+0 Schaltung für TN-C 230/400V 12,5kA

125,01 €

Legrand 412277 Kombiableiter Typ 1+2 3+1 Schaltung für TT/TN-S 230/400V 12,5kA

190,41 €

Legrand 412475 Kombiableiter SaS T1+T2 IIMP 12,5kA TT/TNS

294,75 €

Legrand 412299 Plug-in Schutzmodul für ÜSS-Ableiter Typ 2 Imax 40kA

29,04 €
