Kurz gefasst: Diese Seite beantwortet, welche Zylindersicherung und welcher dazu passende Sicherungstrenner zu einem Abgang gehören. Die Reihenfolge ist dabei immer dieselbe: zuerst die Baugröße (5x20, 8,5x31,5, 10x38, 14x51 oder 22x58), dann die Betriebsklasse gG oder aM, erst danach Kennmelder beziehungsweise Schlagbolzen und der Trenner, in den die Sicherung gehört. Legrand führt in diesem Bereich insgesamt 174 Artikel; die hier gelistete Auswahl von 26 Artikeln zeigt die Bandbreite über alle fünf Baugrößen hinweg. Wichtig vorab: Die Baugröße ist kein Wunsch beim Bestellen, sondern eine mechanische Vorgabe, an der die drei folgenden Entscheidungen hängen.

Schritt 1: Die Baugröße legt alles Weitere fest

Zylindersicherungen sind mechanisch nicht untereinander tauschbar. Wer die Baugröße kennt, hat den größten Teil der Auswahl bereits getroffen, denn an ihr hängen die Spannungs- und Schaltvermögensangabe des Artikels, die Frage nach Kennmelder oder Schlagbolzen und der passende Trenner.

Bei den hier gelisteten Artikeln lässt sich das direkt am Artikeltitel ablesen. Die 5x20-Artikel wie Legrand 010210 Zylindersicherung flink 1A 5x20mm 250VAC 1,5kA (1,83 EUR) tragen 250VAC und 1,5kA im Titel und fallen damit aus dem Schema der größeren Bauformen heraus. Die 14x51- und 22x58-Artikel dieser Auswahl nennen durchgängig 500VAC und 100kA, etwa Legrand 015396 Zylindersicherung gG 100A 22x58 trägflink 500VAC 100kA ohne Schlagb. (11,47 EUR).

Ein Sonderfall ist 10x38: Hier unterscheiden sich die Angaben je Artikel. Legrand 013416 Zylindersicherung gG 16A 10x38 trägflink 500VAC 100kA mit Kennm. (6,34 EUR) und Legrand 013432 Zylindersicherung gG 32A 10x38 trägflink 400VAC 20kA mit Kennm. (5,64 EUR) haben dieselbe Bauform, aber unterschiedliche Angaben im Titel. In dieser Baugröße lohnt der Blick auf den konkreten Artikel besonders; alles Weitere steht im Datenblatt des Herstellers.

Schritt 2: gG oder aM – wofür die Sicherung überhaupt da ist

Die Betriebsklasse beschreibt den Einsatzzweck. gG steht für den Leitungs- und Vollbereichsschutz, aM ausschließlich für den Kurzschlussschutz, wie er bei Motorabgängen gebraucht wird. Beide Klassen sind in dieser Auswahl vertreten und stehen bei den betreffenden Artikeln direkt im Titel – als „gG“ beziehungsweise „aM“.

Typische Vertreter sind auf der gG-Seite Legrand 012410 Zylindersicherung gG 10A 8,5x31,5 trägflink 400VAC 20kA mit Kennm. (3,75 EUR) und Legrand 014320 Zylindersicherung gG 20A 14x51 trägflink 500VAC 100kA ohne Schlagb. (5,81 EUR), auf der aM-Seite Legrand 013025 Zylindersicherung aM 25A 10x38 träge 400VAC 100kA ohne Kennmelder (4,75 EUR) und Legrand 015180 Zylindersicherung aM 80A 22x58 träge 500VAC 100kA mit Schlagbolzen (18,17 EUR).

Die 5x20-Artikel in dieser Auswahl tragen im Titel weder gG noch aM, sondern nur die Kennzeichnung „flink“ – etwa Legrand 010296 Zylindersicherung flink 10A 5x20mm 250VAC 1,5kA (1,83 EUR). Welche Zuordnung der Hersteller hier vorsieht, ist dem Datenblatt zu entnehmen. Die Entscheidung gG oder aM ist keine Geschmacksfrage: Sie ergibt sich aus dem, was der Abgang versorgt, und gehört in die Planung – dazu weiter unten mehr.

Schritt 3: Kennmelder oder Schlagbolzen ist keine freie Wahl

Häufig wird „mit Kennmelder“ oder „mit Schlagbolzen“ wie eine Option verstanden, die man zu jeder Sicherung dazubestellen könnte. Das ist sie nicht. In der hier gelisteten Auswahl gilt: Kennmelder gibt es bei den Baugrößen 8,5x31,5 und 10x38, Schlagbolzen bei 14x51 und 22x58. Wer also eine 22x58 sucht, entscheidet zwischen mit und ohne Schlagbolzen – ein Kennmelder ist bei dieser Bauform kein Thema.

Bei den aM-Artikeln der Baugrößen 8,5x31,5 und 10x38 tragen die hier gelisteten Artikel durchweg den Zusatz „ohne Kennmelder“, so etwa Legrand 012010 Zylindersicherung AM 10A 8,5x31,5 träge 400VAC 20kA ohne Kennmelder (3,14 EUR) und Legrand 013010 Zylindersicherung aM 10A 10x38 träge 500VAC 100kA ohne Kennmelder (4,75 EUR).

Bei gG stehen in beiden Ausführungen Artikel bereit, etwa Legrand 012304 Zylindersicherung gG 4A 8,5x31,5 trägflink 400VAC 20kA ohne Kennm. (2,74 EUR) gegenüber Legrand 012420 Zylindersicherung gG 20A 8,5x31,5 trägflink 400VAC 20kA mit Kennm. (3,75 EUR), oder in 10x38 Legrand 013320 Zylindersicherung gG 20A 10x38 trägflink 500VAC 100kA ohne Kennm. (4,75 EUR). Was der Melder beziehungsweise der Bolzen im jeweiligen Trenner konkret auslöst oder anzeigt, beschreibt das Datenblatt des Herstellers – hier ist entscheidend, dass Sicherung und Trenner zusammenpassen müssen.

Schritt 4: Der passende Sicherungstrenner

Der Trenner ist das Gegenstück zur Sicherung und ebenfalls baugrößengebunden. In dieser Auswahl teilt er sich in zwei Familien auf.

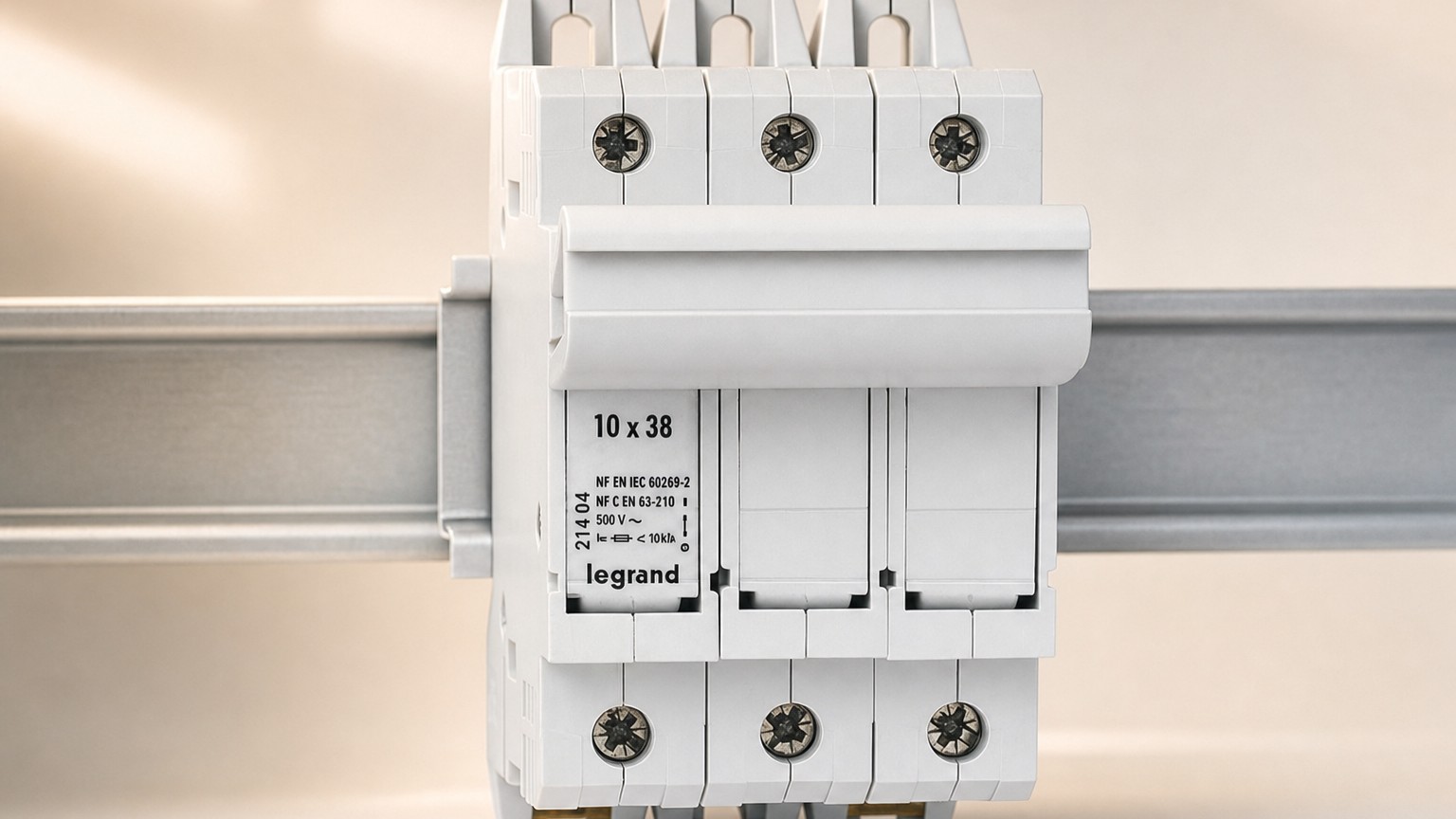

Die SP-Reihe deckt die drei größeren Bauformen ab: für 10x38 Legrand 021401 Sicherungstrenner SP38 1-polig für Zylindersich. 10x38mm für Tragschienen (11,92 EUR) und Legrand 021404 Sicherungstrenner SP38 3-polig für Zylindersich. 10x38mm für Tragschienen (36,66 EUR), für 14x51 Legrand 021504 Sicherungstrenner SP51 3-polig für Zylindersich. 14x51mm für Tragschienen (58,48 EUR) und für 22x58 Legrand 021604 Sicherungstrenner SP58 3-polig für Zylindersich. 22x58mm für Tragschienen (65,55 EUR). In dieser Auswahl gibt es die SP-Reihe 1-polig und 3-polig – eine 2-polige SP-Variante ist hier nicht gelistet.

Für die beiden kleinen Bauformen führt diese Auswahl stattdessen die Serie 0058xx: Legrand 005800 Sicherungstrenner 1polig für Zylindersicherung 5x20mm (9,75 EUR) für 5x20 und Legrand 005826 Sicherungstrenner 2polig für Zylindersich. 8,5x31,5mm 400VAC 20kA (29,54 EUR) für 8,5x31,5. Ein SP38, SP51 oder SP58 ist für diese beiden Bauformen nicht vorgesehen. Wer also eine 5x20 oder 8,5x31,5 einsetzen will, sucht den Trenner in der Serie 0058xx, nicht in der SP-Reihe.

Die Polzahl nennt jeder hier gelistete Trenner im Titel. Für 14x51 und 22x58 ist in dieser Auswahl jeweils die 3-polige Ausführung gelistet, bei 10x38 stehen 1-polig und 3-polig zur Wahl. Welche Polzahl ein Abgang braucht, legt die Elektrofachkraft fest.

Was auf dieser Seite nicht gemeint ist

Drei Abgrenzungen ersparen Fehlgriffe. Erstens: Ein Sicherungstrenner ist kein Lasttrennschalter. Der Trenner nimmt die Zylindersicherung auf und macht sie zugänglich; ein Lasttrennschalter ist ein eigenständiges Betriebsmittel mit anderer Funktion und in dieser Auswahl nicht enthalten. Die Begriffe klingen ähnlich, die Artikel sind nicht austauschbar.

Zweitens: Diese Seite behandelt Zylindersicherungen für Wechselspannung, wie sie die Titel der hier gelisteten Sicherungen mit „VAC“ ausweisen. Sicherungen für Gleichspannungs- und Photovoltaik-Anwendungen sind ein eigenes Thema mit eigenen Anforderungen und werden hier bewusst nicht mitbehandelt, auch wenn eine Baugröße auf dem Papier dieselbe sein kann.

Drittens: Alle hier gelisteten Artikel gehören in den Verteilereinbau. Feinsicherungshalter, die Teil eines Unterputz-Schalterprogramms sind, gehören trotz gleicher Baugröße nicht in diese Auswahl.

Wo die Elektrofachkraft übernimmt

Die Auswahl auf dieser Seite ist Planungsarbeit: Baugröße bestimmen, Betriebsklasse festlegen, Melder-Ausführung und Trenner passend dazu wählen. Das kann man vorbereiten, bevor bestellt wird.

Alles, was danach kommt, gehört in fachkundige Hände. Welcher Nennstrom zu einem Abgang gehört, wie sich die Sicherung gegenüber vor- und nachgelagerten Schutzorganen verhält, ob der Kurzschlussschutz an der konkreten Einbaustelle passt und wie der Trenner in den Verteiler eingebaut und angeschlossen wird – das sind Fragen der Auslegung und Ausführung in der festen Installation. Sie beantwortet eine Elektrofachkraft anhand der Anlage und der Herstellerunterlagen, nicht ein Artikeltitel. Auch das Wechseln einer Sicherung im laufenden Betrieb einer festen Anlage ist keine Laienarbeit.

Wer unsicher ist, welche Baugröße im Bestand verbaut ist, nimmt den vorhandenen Trenner als Referenz und gleicht ihn mit den Angaben in den Datenblättern des Herstellers ab, bevor Sicherungen bestellt werden.

Passende Produkte

Legrand 010210 Zylindersicherung flink 1A 5x20mm 250VAC 1,5kA

1,83 €

Legrand 005800 Sicherungstrenner 1polig für Zylindersicherung 5x20mm

9,75 €

Legrand 012410 Zylindersicherung gG 10A 8,5x31,5 trägflink 400VAC 20kA mit Kennm.

3,75 €

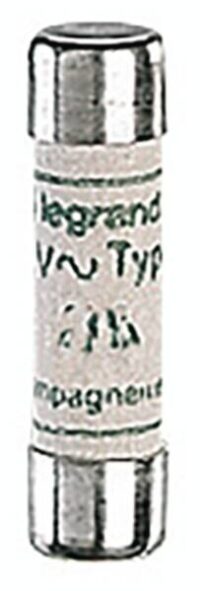

Legrand 012010 Zylindersicherung AM 10A 8,5x31,5 träge 400VAC 20kA ohne Kennmelder

3,14 €

Legrand 013416 Zylindersicherung gG 16A 10x38 trägflink 500VAC 100kA mit Kennm.

6,34 €

Legrand 021401 Sicherungstrenner SP38 1-polig für Zylindersich. 10x38mm für Tragschienen

11,92 €

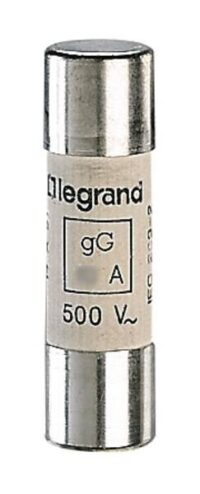

Legrand 014550 Zylindersicherung gG 50A 14x51 trägflink 500VAC 100kA mit Schlagb.
