Kurz gefasst: Die Aktorauswahl entscheidet sich an drei Fragen: Wie viele Kanäle werden gebraucht, welche Last hängt am Kanal, und wie viel Platz bleibt im Verteiler. Dimmen trennt sich sauber in 230-V-Dimmen und LED-/RGBW-Anwendungen, Antriebe gehören auf Jalousieaktoren und thermische Stellantriebe auf einen eigenen Heizungsaktor. Geplant und ausgewählt wird am Schreibtisch, angeschlossen wird ausschließlich von der Elektrofachkraft.

Kanalzahl und Verteilerplatz: vom Grundriss her rechnen

Der häufigste Planungsfehler ist eine zu knappe Kanalzahl. Zählen Sie stur durch: jeder schaltbare Lichtauslass, jede schaltbare Steckdose, jeder fest angeschlossene Verbraucher ist ein Kanal. Antriebe und Heizkreise zählen separat.

Auf die Summe gehört eine Reserve. Sie ist kein Luxus, sondern später der Unterschied zwischen einer Software-Änderung und einem zweiten Gerät plus Verdrahtungsaufwand. Wer heute 20 Schaltkanäle braucht, fährt mit dem Schaltaktor AKS 24-fach, 16 A, 230 V AC (419,53 EUR) besser als mit zwei kleineren Geräten. Für eine Aufteilung auf mehrere Geräte sprechen vor allem räumlich getrennte Verteilungen.

Die zweite Grenze ist der Platz. Aktoren belegen Teilungseinheiten, und die sind im Bestandsverteiler meist knapper als die Kanäle: 12 TE für die 24-fach-Geräte, 8 TE für den Jalousieaktor mit Fahrzeitmessung, 6 TE für den Dimmaktor, 2 bis 4 TE für Heizungsaktoren und LED-Controller – dazu Leitungsschutz, Busversorgung und Reserve.

Der Anschluss der Geräte an die feste 230-V-Installation ist Sache einer eingetragenen Elektrofachkraft. Deshalb gehört die Geräteliste früh auf den Tisch des ausführenden Betriebs – dort entscheidet sich, ob Verteilerplatz und Leitungsführung zur Auswahl passen.

Schaltaktor, Universalaktor und die Last am Kanal

Beide 24-fach-Geräte sitzen auf der Hutschiene und belegen 12 TE. Der Unterschied liegt in der Festlegung.

Der AKS-2416.03 (419,53 EUR) ist als Schaltaktor gelistet: 24 Kanäle, 16 A, 230 V AC – die klare Wahl, wenn feststeht, dass dort Licht und Verbraucher geschaltet werden.

Der Universalaktor AKU 24-fach (394,72 EUR) ist ebenfalls mit 24 Kanälen und 12 TE gelistet, führt darüber hinaus aber keine Funktionsangabe. Welche Betriebsarten die Kanäle unterstützen und wie weit sie sich in der ETS festlegen lassen, steht in der Produktdokumentation des Herstellers – das gehört vor die Bestellung, wenn die Nutzung einzelner Räume noch offen ist. Faustregel: Steht die Nutzung fest, ist das spezialisierte Gerät die eindeutige Wahl.

Für die Last am Kanal reicht die Stromangabe allein nicht aus, denn drei Punkte werden regelmäßig übersehen:

• Einschaltströme. LED-Leuchtmittel mit Vorschaltelektronik und Netzteile ziehen beim Einschalten kurzzeitig ein Vielfaches ihres Betriebsstroms. Wie viele davon an einem Kanal zulässig sind, gibt der Hersteller im Datenblatt an – bei LED-lastigen Installationen ist das die wichtigere Angabe.
• Summenstrom des Geräts. Die Angabe 16 A beim Schaltaktor heißt nicht, dass alle 24 Kanäle gleichzeitig voll belastet werden dürfen. Gleichzeitigkeit gehört in die Planung.
• Art der Last. Ohmsche Last, Motoren und elektronische Vorschaltgeräte verhalten sich unterschiedlich. Eine Zuordnung nach Watt allein führt in die Irre.

Sollen Kanalströme dauerhaft erfasst werden, ist das ein eigenständiges Auswahlkriterium und vor dem Kauf zu klären – bei den hier gelisteten Geräten liegt uns dazu keine Angabe vor. Nachrüsten lässt sich so etwas nicht.

Dimmen: 230-V-Dimmaktor oder LED-Controller

Das ist die zweite Weggabelung, an der Planungen regelmäßig schieflaufen. Die beiden Gerätefamilien sind nicht austauschbar.

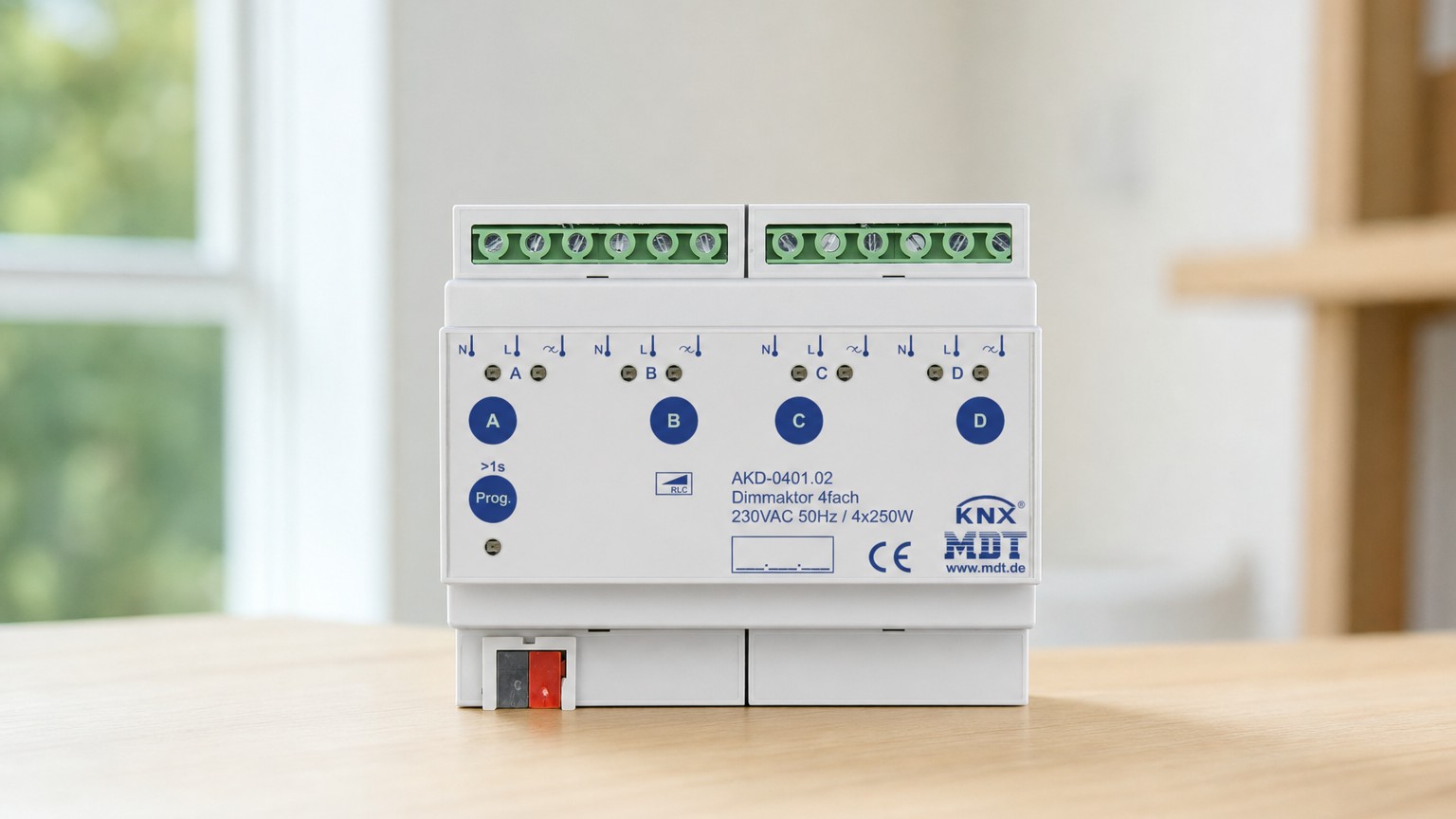

Der Dimmaktor AKD 4-fach, 250 W, 230 V AC (287,17 EUR, 6 TE) ist für Leuchtmittel gedacht, die direkt an 230 V hängen. Maßgeblich sind die Leistungsangabe und die Frage, ob das Leuchtmittel überhaupt für Dimmbetrieb freigegeben ist. Ob sich die 250 W auf das Gerät insgesamt oder auf den einzelnen Kanal beziehen, geht aus der Artikelangabe nicht hervor – das ist im Datenblatt des Herstellers nachzusehen, bevor die Leuchten zugeordnet werden.

Die LED-Controller sind mit vier Kanälen für RGBW gelistet und damit für LED-Bänder und RGBW-Leuchten gedacht, nicht für Leuchtmittel an 230 V. Unterschieden werden die beiden Geräte über die Stromangabe:

• LED Controller 4-Kanal 2/4 A, RGBW, 2 TE (287,17 EUR) – der kompakte Einstieg für einzelne Bänder oder eine RGBW-Leuchte.
• LED Controller 4-Kanal 4/8 A, RGBW, 4 TE (182,15 EUR) – die größere Stufe für längere Bänder oder mehrere Stränge.

Welche Versorgung Band und Controller brauchen, ergibt sich aus den Herstellerangaben beider Komponenten und gehört vor den Kauf geklärt. Und: Vier Kanäle heißen entweder eine RGBW-Leuchte oder bis zu vier einfarbige Stränge – nicht beides. Diese Rechnung gehört ebenfalls vor die Bestellung.

Antriebe und Heizung: eigene Aktoren statt Schaltkanäle

Jeder Antrieb zählt als ein Kanal. Bei acht Antrieben stehen zwei Geräte nebeneinander: der Jalousieaktor JAL 8-fach, 230 V AC (252,90 EUR) und die Variante mit Fahrzeitmessung, der JAL-0810M.02, 8-fach, 10 A, 8 TE (289,54 EUR). Der Aufpreis ist gut angelegt, wenn Positionen und Lamellenwinkel präzise angefahren und zurückgemeldet werden sollen – also überall dort, wo Beschattung automatisch nach Sonnenstand arbeitet. Zur Bauform macht die Artikelangabe beim JAL-0810.02 keine Aussage; wer den Verteilerplatz plant, klärt das vorab über die Herstellerdokumentation.

Einzelne Fenster abseits der Verteilung und Nachrüstungen im Bestand decken die 1-fach-Geräte ab. Der JAL-01UP.02, 1-fach, 6 A (69,14 EUR) ist die schlanke Variante. Der JAL-B1UP.02 mit vier Binäreingängen (82,73 EUR) bringt zusätzlich Eingänge mit, über die sich vorhandene konventionelle Taster vor Ort einbinden lassen – im Bestand oft das entscheidende Argument.

Thermische Stellantriebe wollen nicht einfach ein- und ausgeschaltet, sondern zyklisch angesteuert werden. Genau dafür sind Heizungsaktoren ausgelegt; mit 24 bis 230 V AC decken sie einen breiten Bereich an Antrieben ab. Schaltkanäle dafür zu verbrauchen, ist teurer und funktional schlechter.

Die Größe richtet sich nach der Zahl der Heizkreise: 4-fach, 2 TE (121,73 EUR) für die Wohnung, 6-fach, 3 TE (137,09 EUR) als häufigste Größe im Einfamilienhaus, 8-fach, 4 TE bei Flächenheizung mit vielen Kreisen. Wichtig: Ein Raum kann mehrere Stellantriebe haben – gezählt werden die Antriebe, nicht die Räume.
