Kurz gefasst: Der Einsatz sitzt in der Wanddose und legt fest, was der Schalter kann - die Abdeckung ist der sichtbare Teil darüber. Wer vorab klärt, von wie vielen Stellen geschaltet wird und ob eine oder zwei Gruppen laufen sollen, landet direkt beim richtigen Aus-, Wechsel-, Serien-, Kreuz- oder Doppelwechselschalter. Die zweite Frage ist die Kennzeichnung im Produkttitel: 10 A, 10 AX oder 16 AX - welche Angabe für Ihr Vorhaben verbindlich ist, klärt die Planung.

Einsatz oder Abdeckung - was bestimmt die Funktion?

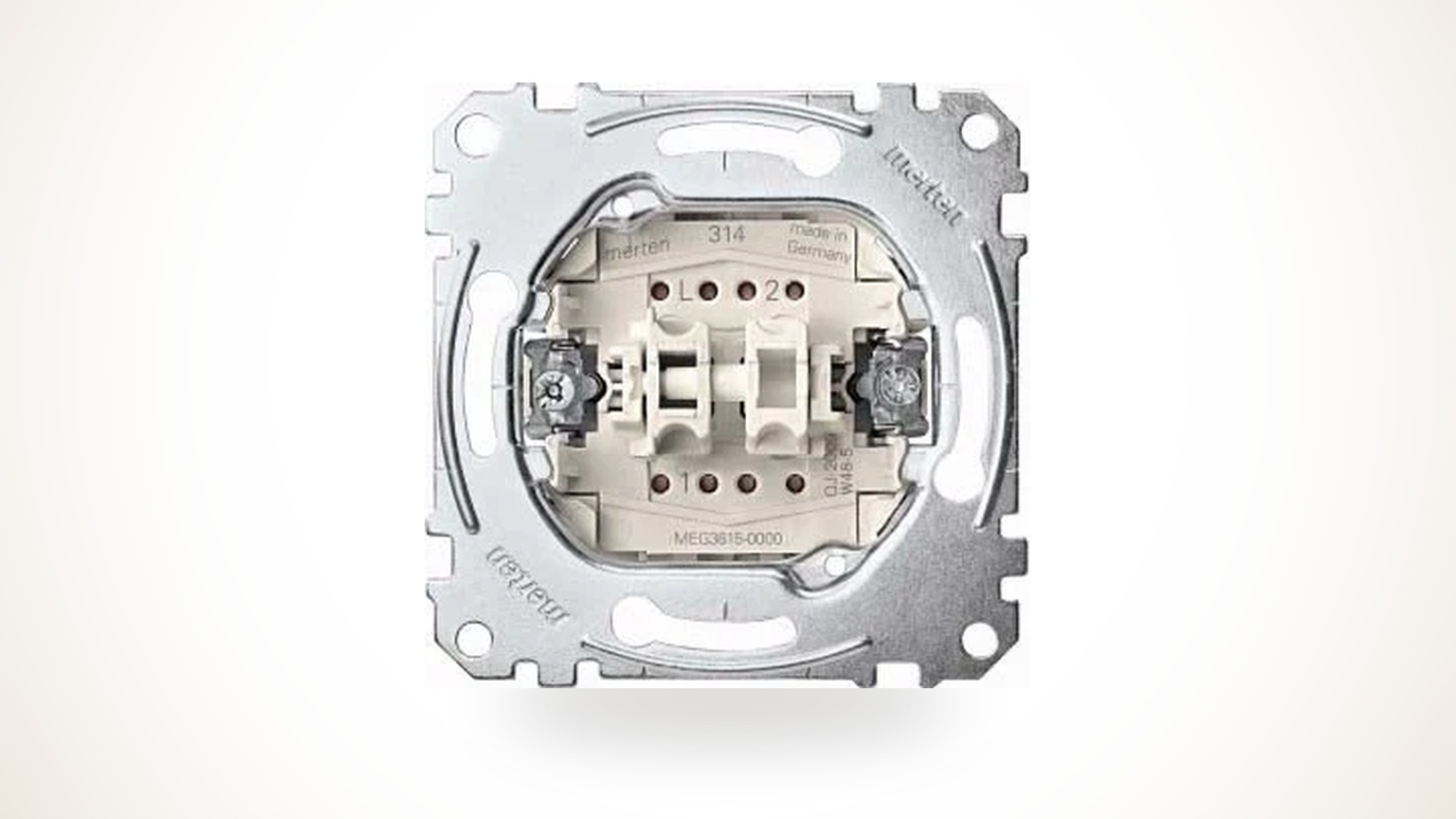

Unterputz-Schalter sind zweiteilig aufgebaut. Der Einsatz übernimmt die elektrische Funktion und wird in der Gerätedose befestigt, die sichtbare Abdeckung sitzt darüber. Alle hier aufgeführten Artikel sind Einsätze. Das heißt in der Praxis: Die Entscheidung für eine Schaltungsart fällt beim Einsatz und ist damit fest verdrahtet - die Optik lässt sich später noch ändern.

Deshalb lohnt sich die Sorgfalt genau hier: Welche Schaltungsart ein Einsatz mitbringt, steht im Produkttitel - Aus-/Wechselschalter, Serienschalter, Kreuzschalter, Doppelwechselschalter, Tastschalter oder Aus-Kontrollschalter. Ein falsch gewählter Einsatz bedeutet oft, dass die vorhandene Leitung die gewünschte Funktion gar nicht hergibt.

Die Schaltungsarten und ihre typische Aufgabe

Aus-/Wechselschalter, einpolig. Der Standardfall. Ein Verbraucher wird von einer Stelle geschaltet - oder, wenn ein zweiter Einsatz derselben Art hinzukommt, von zwei Stellen. Das ist die Position, die in vielen Projekten in Stückzahl gebraucht wird: MEG3116-0000 mit 10 AX (5,53 EUR) oder MEG3616-0000 mit 16 AX (9,42 EUR). In den Warenkorb

Serienschalter, einpolig. Zwei getrennt schaltbare Gruppen an einer Bedienstelle, etwa Deckenlicht und Spiegelleuchte im Bad. Nicht zu verwechseln mit dem Doppelwechselschalter: Der Serienschalter bedient zwei Gruppen von genau einer Stelle aus.

Kreuzschalter, einpolig. Wird gebraucht, sobald eine dritte oder weitere Schaltstelle dazukommt. Er ergänzt zwei Wechselschalter; jede zusätzliche Stelle bedeutet einen weiteren Kreuzschalter.

Doppelwechselschalter, einpolig. Zwei voneinander unabhängige Wechselkreise in einer Dose. Sinnvoll, wenn an einer Stelle zwei Verbraucher liegen, die jeweils auch von einem zweiten Ort aus geschaltet werden sollen.

Diese vier werden häufig verwechselt. Die Trennlinie läuft entlang zweier Fragen: Wie viele Bedienstellen? und Wie viele Verbraucher-Gruppen?

Eine Gruppe, eine Stelle - Ausschalter. Eine Gruppe, zwei Stellen - zwei Wechselschalter. Eine Gruppe, drei oder mehr Stellen - zwei Wechselschalter plus Kreuzschalter. Zwei Gruppen, eine Stelle - Serienschalter. Zwei Gruppen, jeweils zwei Stellen - Doppelwechselschalter.

Der praktische Unterschied zwischen Serien- und Doppelwechselschalter zeigt sich erst in der vorhandenen Installation: Der Doppelwechselschalter setzt eine Verbindung zur zweiten Bedienstelle voraus, der Serienschalter nicht. Ein nachträglicher Wechsel vom Serien- zum Doppelwechselschalter scheitert deshalb oft an der vorhandenen Verdrahtung, nicht am Gerät.

10 A, 10 AX oder 16 AX - und die 2-poligen Positionen

Die Kennzeichnung im Produkttitel unterscheidet A und AX, dazu kommt der Zahlenwert 10 oder 16. Welche Angabe für Ihre Anwendung verbindlich ist, klärt die Planung und nicht die Faustregel - maßgeblich sind das Datenblatt und die Beurteilung der Elektrofachkraft.

Achten Sie auf die Angabe im jeweiligen Produkttitel: Nicht jede Position der 10er-Reihe ist als AX ausgewiesen. Der Serienschalter MEG3125-0000 (9,03 EUR) trägt 10 A, sein Pendant MEG3615-0000 (12,67 EUR) dagegen 16 AX.

Zweipolige Ausführung. Einige Positionen weist der Produkttitel als 2-polig aus: der Ausschalter MEG3612-0000 (15,80 EUR) mit 16 AX sowie der klassisch nummerierte Schaltereinsatz 317200 mit 10 A (22,36 EUR). Was die Angabe 2-polig für Ihren konkreten Anwendungsfall bedeutet und ob sie dort verlangt wird, gehört in die Planung der Fachkraft; die technischen Details entnehmen Sie dem Datenblatt.

Kontrollschalter oder Orientierungslicht?

Die beiden Bauarten verfolgen unterschiedliche Zwecke. Der Kontrollschalter zeigt an, dass der Verbraucher eingeschaltet ist - sinnvoll bei Leuchten oder Geräten außerhalb des Blickfelds, etwa im Keller, in der Garage oder am Außenlicht. Dafür stehen MEG3102-0000 (20,13 EUR) und MEG3602-0000 (24,69 EUR) zur Verfügung, beide laut Titel 2-polig.

Das Orientierungslicht verfolgt den umgekehrten Zweck: Es markiert die Position des Schalters im dunklen Flur oder Schlafzimmer. Diese Funktion weist der Titel des MEG3136-0000 (9,64 EUR) aus, ausgeführt als Aus-/Wechselschalter mit 10 A. Welche Anschlussbedingungen im Einzelfall gelten, entnehmen Sie bitte dem Datenblatt.

Sonderfälle und Bestellhinweise

Zwei Positionen im Sortiment tragen noch die klassische Merten-Nummerierung statt des MEG-Schemas: der bereits genannte Schaltereinsatz 317200 und der Tastschalter-Einsatz 318601 (38,89 EUR), ausgewiesen als 2-poliger Wechsel-Rastschalter. Prüfen Sie bei diesen beiden vor der Bestellung, ob die geplante Abdeckung dazu passt - im Zweifel sprechen Sie uns an.

Beim Aus-/Wechselschalter mit 16 AX führen wir zwei Artikelnummern, MEG3516-0000 (9,42 EUR) und MEG3616-0000, deren Titelangaben identisch sind. Worin sich die beiden unterscheiden, geht aus den Titeln nicht hervor - fragen Sie uns vor einer größeren Menge bitte kurz an, dann klären wir die Zuordnung.

Und ein Wort zur Abgrenzung: Auf dieser Seite geht es um Auswahl und Planung. Das Anschließen von Einsätzen in der festen 230-V-Installation ist Sache einer Elektrofachkraft - eine Klemm- oder Verdrahtungsanleitung finden Sie hier bewusst nicht.
