Kurz gefasst: Überspannungsschutz wird nach Einbauort, Netzform und verfügbarem Platz im Verteiler ausgewählt, nicht nach Preis. Diese Auswahl umfasst Überspannungsableiter für den Verteiler, ein Schutzgerät für die koaxialen Antennenleitungen einer TV-/SAT-Anlage sowie Potentialausgleichschienen und zwei Kleinteile aus demselben Programm. Welche Ableiterklasse, welche Netzform und welcher Schutzpegel zur Anlage passen, entscheidet das Datenblatt zusammen mit der Elektrofachkraft.

Was der Verteiler braucht und was die Hauptleitung

Überspannungsschutz ist nach Aufgaben gestaffelt: das Abfangen energiereicher Anteile am Gebäudeeintritt, die Begrenzung der Restspannung in der Verteilung und der Feinschutz unmittelbar am Endgerät. Für welche dieser Aufgaben ein konkretes Gerät zugelassen ist, sagt seine Ableiterklasse. Diese Klasse steht in keinem der hier gelisteten Produkttitel. Diese Seite ordnet deshalb keinem Gerät eine Klasse zu — das leistet allein das Datenblatt.

Ein Gerät der Netzseite trägt die Bezeichnung Kombiableiter im Namen: der Kombi-Ableiter MCF30-NAR-TT, 4-polig, 255 V AC (153,27 EUR). Was der Namensbestandteil technisch abdeckt, ist aus dem Namen nicht ableitbar und steht im Datenblatt. Der MCF30-NAR-TT ist laut Titel für den Sammelschienenanschluss ausgeführt — prüfen Sie vorab, ob der vorhandene Verteiler diesen Anschluss bietet.

Denselben Namensbestandteil trägt der Kombiableiter Aufputz 2,5kA TV 4+1 (91,25 EUR). Er gehört laut Titel jedoch nicht in die Netzleitung, sondern schützt die koaxialen Antennenleitungen einer TV-/SAT-Anlage. Netzform und Schutzpegel der 230/400-V-Installation sind für ihn gegenstandslos; in der Tabelle weiter unten taucht er deshalb nicht auf.

Ein Hinweis vorweg, den wir nur einmal machen: Auf dieser Seite geht es um Auswahl und Planung. Der Anschluss in der festen 230/400-V-Installation ist nach NAV Paragraf 13 einer eingetragenen Elektrofachkraft vorbehalten. Klemmenpläne, Leitungsführung und die Abstimmung mit der Vorsicherung gehören ins Datenblatt und in die Hand des Fachbetriebs.

Netzform entscheidet über die Beschaltung

Passt die Beschaltung eines Ableiters nicht zur Netzform der Anlage, geht die Auswahl an der Installation vorbei. In TN-C- und TN-C-S-Systemen sind N und PE ganz oder teilweise zusammengeführt, im TN-S-System sind sie über die gesamte Anlage getrennt geführt, im TT-System ebenfalls getrennt und der Rückweg läuft über den Erder. Deshalb gibt es zum Beispiel Varianten mit drei Schutzpfaden plus separatem N-PE-Pfad.

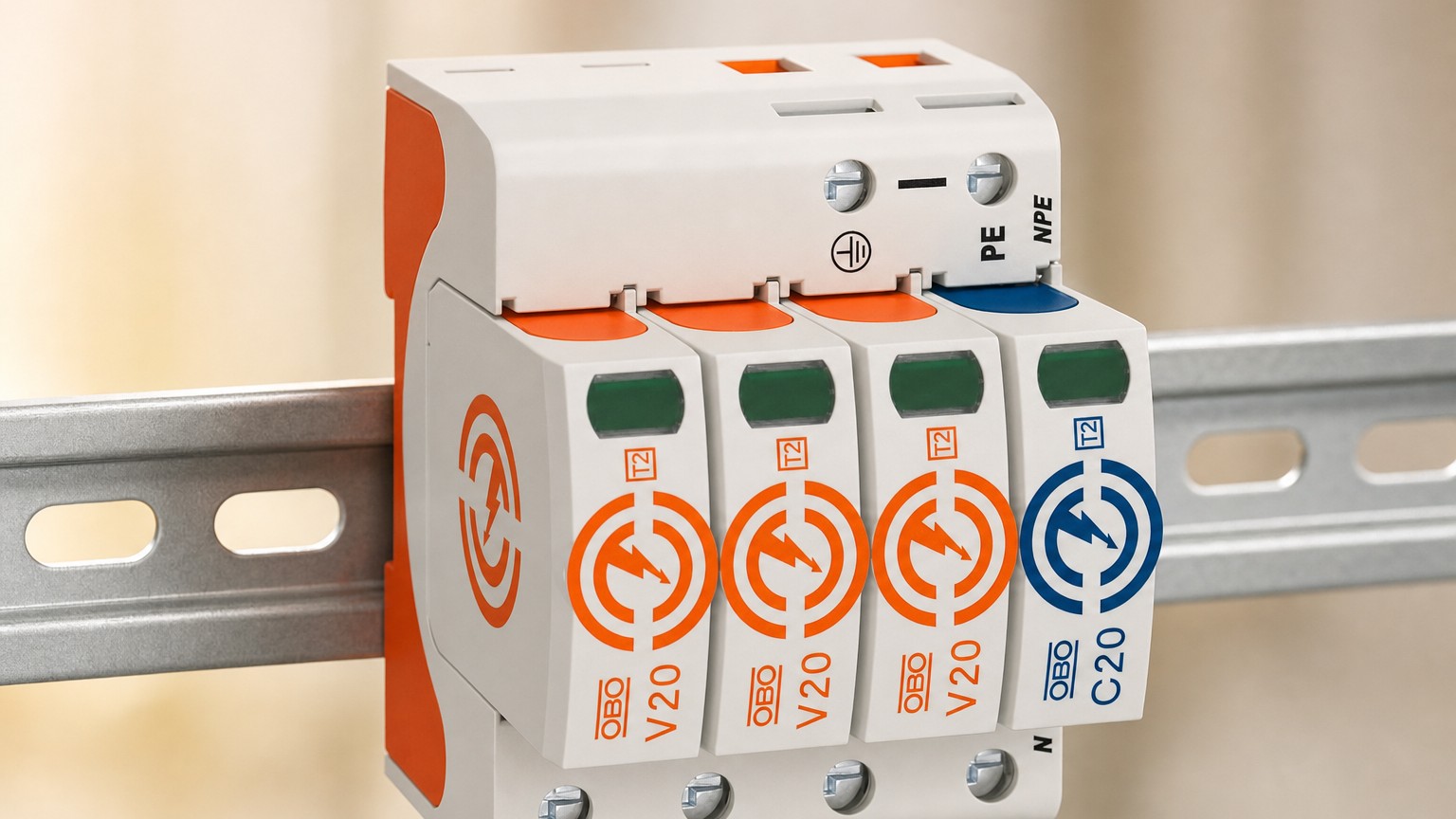

Ein Teil der Produkttitel nennt die abgedeckten Netzformen ausdrücklich. Der Überspannungsableiter ÜSM-A mit 3 kA (41,30 EUR) ist für TN-C, TN-C-S, TN-S und TT angegeben, der Überspannungsableiter V20-3+NPE-280 (88,27 EUR) für TN-C-S, TN-S und TT, der V10 Compact2.0 (73,33 EUR) für TT.

Beim MCF30-NAR-TT steht im Titel kein solches Feld. Verlassen Sie sich dann nicht auf die Modellbezeichnung, auch wenn sie Buchstabenfolgen wie TT enthält — maßgeblich ist das Datenblatt. Wer im Bestand nachrüstet, lässt die Netzform am Objekt feststellen und leitet sie nicht aus dem Baujahr ab; bei umgebauten Hausanschlüssen liegt oft ein anderer Zustand vor als erwartet.

Schutzpegel und Teilungseinheiten

Zwei Kennwerte entscheiden über die praktische Eignung. Der Schutzpegel gibt an, welche Restspannung am Ableiter stehen bleibt — je niedriger, desto mehr Reserve zur Stoßspannungsfestigkeit der nachgelagerten Betriebsmittel. Die Teilungseinheiten bestimmen, ob das Gerät überhaupt in die vorhandene Reihe passt.

Nur zwei Geräte dieser Auswahl nennen im Titel eine Teilungseinheit. Der Überspannungsableiter V20-C 0-280 (42,03 EUR) kommt mit 1,3 kV auf 1 TE, der V10 Compact2.0 mit 1,1 kV auf 2,5 TE — niedrigerer Schutzpegel bei mehr Platzbedarf. Für die anderen Geräte ist der Platzbedarf aus den Produktangaben nicht ersichtlich. Diesen Zielkonflikt löst kein Datenblatt für Sie; er ist eine Planungsentscheidung.

Ein Strich bedeutet: Der Wert steht nicht im Produkttitel. Er ist damit nicht abwesend, sondern nur an dieser Stelle nicht belegt — ziehen Sie vor der Bestellung das Datenblatt heran. Angaben wie 255 V AC beim MCF30-NAR-TT oder 3 kA beim ÜSM-A stehen zwar im Titel, sind aber weder Netzform noch Schutzpegel und deshalb hier nicht eingetragen.

Potentialausgleichschienen: Werkstoffe laut Produkttitel

Die Schiene führt Fundamenterder, Wasser- und Heizungsleitung, Antennenanlage und den Schutzleiter der Hauptleitung zusammen. Welcher Werkstoff am konkreten Einbauort der richtige ist, hängt von den Umgebungsbedingungen ab — dazu enthalten die Produktangaben dieser Auswahl weder Schutzart- noch Korrosions- oder Umgebungsdaten. Was die Titel hergeben, ist der Werkstoff von Schiene und Haube. Genau darauf lohnt der Blick, denn beide sind nicht bei jedem Modell aus demselben Material.

Die Potentialausgleichschiene 1809, 1rndl, Messing mit Haube ST (6,38 EUR) kombiniert laut Titel eine Messingschiene mit einer Haube aus ST. Dieselbe Kombination trägt die 1809 NR, 1rndl, Messing mit Haube ST (19,31 EUR). Bei der 1809 BG, Messing mit Haube Messing (20,74 EUR) sind Schiene und Haube aus Messing, bei der 1809 A, 1rndl, V2A mit Haube V2A (14,28 EUR) beide in V2A ausgeführt.

Die Schiene 1810, 1rndl, ST mit Haube ST (93,71 EUR) ist mit Schiene und Haube in ST angegeben. Die Schiene 1801 VDE, 2ltg, Messing mit Haube (26,61 EUR) nennt Messing für die Schiene; der Werkstoff der Haube steht in ihrem Titel nicht.

Aus demselben Programm stammen zwei Kleinteile: der Anschlusswinkel 8AWR (2,71 EUR) und die Rastklammer RKV3V (0,84 EUR). Ob und mit welcher der genannten Schienen sie sich kombinieren lassen, geht aus den Produktangaben nicht hervor — klären Sie das vor der Bestellung anhand der Datenblätter.

Passende Produkte

BETTERMANN Überspannungsableiter 230VAC V20-3+NPE-280 Netzform-/TN-C-S/TN-S/TT

88,27 €

BETTERMANN Überspannungsableiter 230VAC V20-C 0-280 Netzform- 230VDC 1,3kV 1TE

42,03 €

BETTERMANN Überspannungsableiter 230VAC V10 Compact2.0 Netzform-/TT 1,1kV 2,5TE

73,33 €

BETTERMANN Überspannungsableiter 230VAC ÜSM-A Netzform-/TN-C/TN-C-S/TN-S/TT 3kA

41,30 €

BETTERMANN Kombi-Ableiter Sammelsch 4-polig MCF30-NAR-TT 255VAC 1,5kV Sammelsch

153,27 €

BETTERMANN Kombiableiter Aufputz 2,5kA TV 4+1

91,25 €

BETTERMANN Potentialausgleichschiene 1fl 1801 VDE 2ltg Messing mit Haube Aufb_fix

26,61 €

BETTERMANN Potentialausgleichschiene 1fl 1809 1rndl Messing mit Haube ST Aufb_fix

6,38 €
