Kurz gefasst: Für abgeschlossene Steueraufgaben mit wenigen Signalen reicht die Kleinsteuerung LOGO!, für Maschinen und größere Anlagen ist SIMATIC S7-1200 oder S7-1500 die tragfähigere Basis. Entscheidend sind Signalzahl, Messart und die Frage, wie weit die Anlage später wachsen soll.

Wo LOGO! aufhört und SIMATIC anfängt

LOGO! passt zu klar umrissenen Aufgaben mit wenigen Signalen: Torsteuerung, Pumpen, Beleuchtungsfolgen, Lüftung, Zeit- und Zählfunktionen. Gelistet sind Starter-Kits und Erweiterungsmodule mit zwei bis sechzehn Kanälen je Baugruppe.

SIMATIC S7-1200 beginnt dort, wo mehr Signale und strukturierte Programmierung gefragt sind. In der Liste stehen Kompakt-CPUs und zwei Signalmodule, von denen allerdings nur das Digitalmodul den Baureihenbezug S7-1200 im Titel trägt. S7-1500 zielt auf hohe Signaldichte und gemischte Messaufgaben: Die Peripherie wird modulweise gewählt, und es gibt sie in mehreren Typvarianten. Beachten Sie dabei, dass hier ausschließlich S7-1500-Module gelistet sind, keine S7-1500-CPU.

Faustregel: Sobald Sie beim Zählen der Klemmen ins Stocken geraten oder Temperatur über Widerstandsthermometer und Thermoelemente erfassen wollen, planen Sie besser gleich SIMATIC statt LOGO! mit vier Erweiterungen.

LOGO!: Starter-Kit, dann gezielt erweitern

Der Einstieg fällt über zwei Fragen, nicht über eine. Die erste ist die Versorgungsebene. Das LOGO! Starter-Kit 230RCE V8.4 (213,66 EUR) trägt die Kennung 230RCE, das LOGO! TD Starter-Kit 12/24 V8.4 (343,05 EUR) die Kennung 12/24. Die zweite Frage steckt im Zusatz TD, den nur das zweite Kit im Titel führt und der den deutlichen Preisabstand zwischen beiden erklärt; was genau dahintersteht und was im Lieferumfang liegt, nennt das Siemens-Datenblatt. Wer allein auf die Spannungsebene schaut, kauft am Umfang vorbei. In den Warenkorb

Erweitert wird nach Signalart und Spannungsebene, nicht nach Preis. Für digitale Signale ist das LOGO! DM8 24 Erw modul 24/24V/trans. 4DE/4DA (82,78 EUR) gelistet, dessen Titel die Ebene 24/24 V nennt; für analoge Sensorwerte das LOGO! AM2 Erw modul DC12/24V 2AE 0-10V 0/4-20mA (109,21 EUR) mit DC 12/24 V und den Signalbereichen 0-10 V sowie 0/4-20 mA. Wird es enger, deckt das DM16 mit 8DE/8DA auf 4 TE dieselbe Signalart bei doppelter Kanalzahl ab. Wichtig vor der Bestellung: Grundgerät und Erweiterungsmodul müssen in Versorgungs- und Signalebene zusammenpassen. Ein netzgespeistes Grundgerät und ein 24-V-Modul sind nicht automatisch ein Paar; aus den Produkttiteln allein lässt sich die Kombination nicht zusichern, das klären die Herstellerunterlagen.

Beim Nachrüsten zählt zusätzlich die Generation. Das LOGO! DM8 12/24R für LOGO! 9 6ED1055-1MB00-0BA3 (76,97 EUR) ist im Titel ausdrücklich der Reihe LOGO! 9 zugeordnet, die Module mit der Endung -0BA2 tragen diesen Zusatz nicht. Gleichen Sie Bestellnummer und Gerätegeneration ab, statt sich auf die ähnliche Bauform zu verlassen. Die Namenszusätze 12/24R und 230R unterscheiden dabei die beiden Spannungsvarianten.

Auf der Netzwerkseite ist für LOGO! das LOGO!CSM12/24 Compact Switch Modul (157,50 EUR) gelistet. Welche Schnittstellen und Protokolle nötig sind, klärt das Anlagenkonzept, nicht der Produkttitel.

S7-1200: die Kompakt-CPUs auseinanderhalten

AC/DC/Relais und DC/DC/Relais sind Bestandteile der Herstellerbezeichnung. Was im Einzelnen dahintersteht, klärt das Datenblatt; verlassen Sie sich nicht auf die Ähnlichkeit der Bestellnummern. Das wird häufig verwechselt.

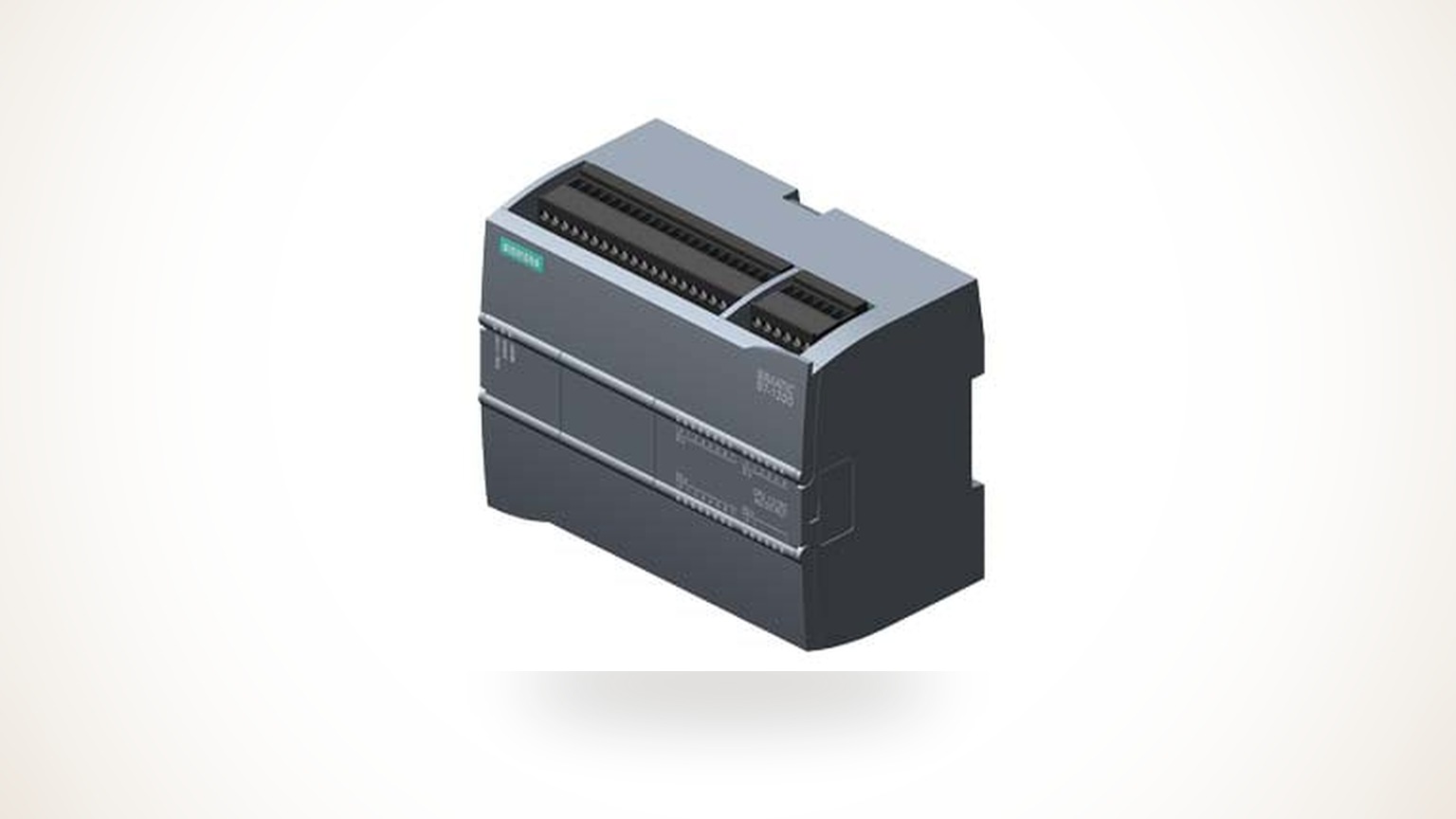

Sauber gegenüberstellen lassen sich die beiden Varianten derselben Grundtype: die Kompakt CPU S7-1200 AC/DC/Relais 6ES7215-1BG40-0XB0 (675,34 EUR) und die Kompakt CPU S7-1200 DC/DC/Relais 6ES7215-1HG40-0XB0 (675,34 EUR). Beide stehen zum selben Preis in der Liste, die Ausgangsart ist laut Titel jeweils Relais; unterschiedlich ist allein der vordere Teil der Kennung, AC/DC gegenüber DC/DC. Welche der beiden Varianten zur Versorgung in Ihrem Schrank passt, klärt das Datenblatt.

Eine Stufe darunter liegt die Kompakt CPU S7-1200 AC/DC/Relais 6ES7214-1BG40-0XB0 (448,86 EUR). Sie ist eine eigene Grundtype - 6ES7214- statt 6ES7215- - und deutlich günstiger, also keine Variante der oben genannten CPUs, sondern die kleinere Ausführung. Welche Klemmen- und Leistungsdaten sie mitbringt, entnehmen Sie dem Datenblatt. In den Warenkorb

Reichen die Klemmen der CPU nicht, ergänzen Signalmodule einzelne Kanäle; auf der Digitalseite ist dafür das Digital E/A-Modul 4DI, 24VDC mit ausdrücklichem S7-1200-Bezug im Titel gelistet. Bei den Analogmodulen nennt der Produkttitel teils weder Baureihe noch Messbereich; prüfen Sie die Zuordnung anhand der Bestellnummer gegen Ihre Projektierung, bevor Sie bestellen.

S7-1500: Signalmodule und Typkürzel

Hier führen zwei Kriterien zur Entscheidung: Signalart und Typkürzel. Die Kürzel BA, ST, HF und HS sind Bestandteil der Herstellerbezeichnung und stehen so in den Produkttiteln. Welche Ausstattung, Genauigkeit, Diagnose und Reaktionszeit dahintersteht, klärt das Datenblatt des Herstellers - aus dem Titel allein lässt sich das nicht ableiten.

Gleiche Kanalzahl, anderes Kürzel: DI 32xDC24V BA 6ES7521-1BL10-0AA0 (394,29 EUR) gegenüber DI 32xDC24V HF 6ES7521-1BL00-0AB0 (389,70 EUR).

Auf der Analogseite entscheidet zuerst die Messart, und die steht im Titel. Für gemischte Aufgaben mit Widerstandsthermometern und Thermoelementen ist das Analogeingabemodul AI 8xU/I/RTD/TC ST 6ES7531-7KF00-0AB0 (751,81 EUR) gelistet. Geht es um Spannungs- und Stromsignale ohne Temperaturerfassung, führt der Titel des Analogeingabemodul AI 8xU/I HS 6ES7531-7NF10-0AB0 (943,69 EUR) beide Größen als U/I auf. Wer dagegen viele reine Stromsignale erfassen will, findet mit dem AI 16xI BA 35 mm 6ES7531-7MH00-0AB0 (483,13 EUR) 16 Kanäle in einer Baugruppe - laut Titel ausschließlich Strom (I), nicht Spannung. Für Spannungssignale ist es folglich nicht die richtige Wahl.

Planen Sie Reserve ein: ein Modul mit 32 Eingängen ist ruhiger als zwei spätere Umbauten am laufenden Schrank. Auf der Ausgangsseite stehen ein Digitalausgabemodul und ein Analogausgabemodul AQ 2xU/I ST in der Liste; die zugehörige S7-1500-CPU wählen Sie separat, sie ist hier nicht enthalten.

Was die Auswahl abdeckt, und wer anschließt

Ehrlich eingeordnet: Gelistet sind LOGO!-Starter-Kits und -Erweiterungen, S7-1200 Kompakt-CPUs mit Signalmodulen, Peripherie für S7-1500 und zwei Kommunikationsbaugruppen. Frequenzumrichter der Reihe SINAMICS, S7-1500-CPUs und separate Stromversorgungen sind hier nicht enthalten. Braucht Ihr Projekt Antriebstechnik oder eine dimensionierte 24-V-Versorgung, sprechen Sie uns vor der Planung an.

Auswahl, Kanalplanung und Abstimmung der Signalarten können Sie vorbereiten. Der Anschluss an die feste Installation mit 230 V oder 400 V und das Einbinden in bestehende Verteiler gehören in die Hand einer Elektrofachkraft. Wir liefern die Komponenten und unterstützen bei der Auswahl; Montage und Inbetriebnahme bleiben Fachleistung.
