Kurz gefasst: Die Auslösecharakteristik entscheidet darüber, wie ein Leitungsschutzschalter auf kurze Stromspitzen reagiert: B für normale Endstromkreise, C für Verbraucher mit Einschaltstrom, D für harte Anlaufvorgänge. Bemessungsstrom und Polzahl ergeben sich aus Leitung, Verbraucher und Netzform, NEOZED-Einsätze der Größen D01, D02 und D03 sichern darüber liegende Zuleitungen ab. Diese Seite hilft bei der Auswahl - die Ausführung an der festen Installation gehört zur Elektrofachkraft.

Kennlinie zuerst: B, C oder D

Jeder Leitungsschutzschalter hat zwei Auslösewege. Der thermische Auslöser reagiert träge auf dauerhafte Überlast, der magnetische Auslöser praktisch sofort auf Kurzschluss. Die Buchstaben B, C und D beschreiben im Wesentlichen das Verhalten des magnetischen Auslösers - also die Frage, ab welchem Vielfachen des Bemessungsstroms der Schalter unverzögert abschaltet.

B schaltet bereits bei vergleichsweise niedrigen Vielfachen ab. Das ist der Regelfall in Wohn- und Zweckbauten, weil kurze Abschaltzeiten auch am Leitungsende noch sicher erreicht werden. C braucht ein höheres Vielfaches und lässt dadurch Einschaltstromspitzen durch, ohne zu fallen. D verlangt das höchste Vielfache und ist für Betriebsmittel gedacht, die beim Zuschalten sehr kurze, sehr hohe Ströme ziehen.

Wichtig dabei: Eine höhere Kennlinie löst zwar das Problem „fällt beim Einschalten“, verschiebt aber den Strom, der für die schnelle Abschaltung im Fehlerfall nötig ist, nach oben. Die Kennlinie wird deshalb nicht nach Gefühl angehoben, sondern zusammen mit Leitungslänge und Netzimpedanz betrachtet.

Bemessungsstrom und Polzahl festlegen

Der Bemessungsstrom richtet sich nach der Leitung, nicht nach dem Wunsch des Verbrauchers. Querschnitt, Verlegeart, Häufung und Umgebungstemperatur bestimmen die zulässige Strombelastbarkeit - der Automat muss darunter bleiben. Wird stattdessen „eine Nummer größer“ gewählt, weil eine Sicherung fällt, schützt die Anlage die Leitung nicht mehr.

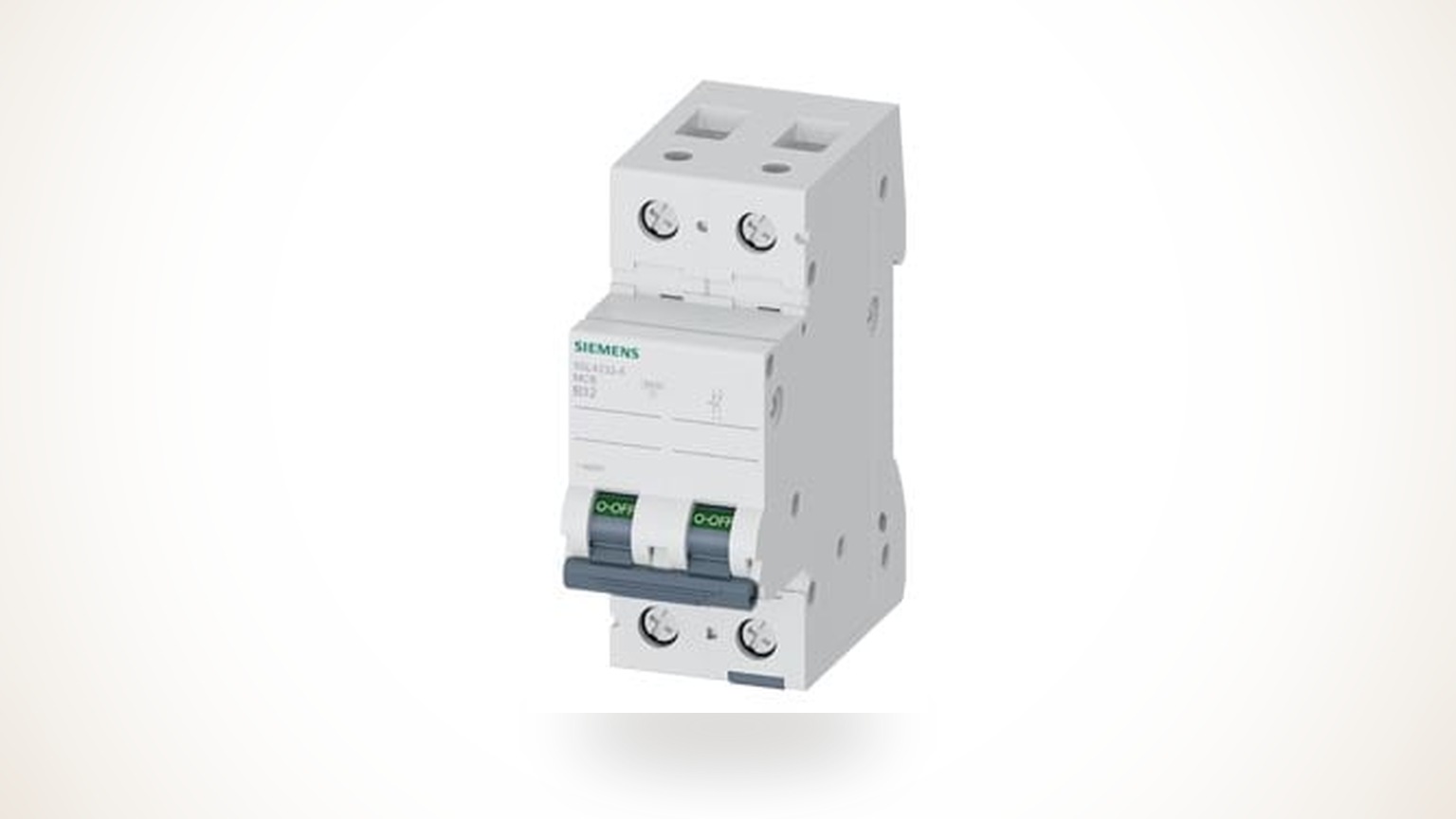

Die Polzahl folgt der Netzform des Stromkreises. Einpolige Geräte wie der 5SL4102-7 (25,04 EUR) oder der 5SL4103-7 (25,04 EUR) sind laut Produktangabe für 230 V ausgelegt und sitzen typischerweise in Steuer- und Kleinstromkreisen. Zweipolig arbeitet der 5SL4232-6 (58,21 EUR) mit B-Kennlinie und 32 A. Dreipolig sind die Drehstromvarianten, etwa der 5SL4350-6 (120,54 EUR) mit B 50 A oder der 5SL4350-7 (182,78 EUR) mit C 50 A.

Kleine Bemessungsströme gibt es auch dreipolig: Der 5SL4302-7 (105,96 EUR) mit C 2 A deckt dreiphasige Abgänge mit sehr kleiner Leistung ab.

5SL4 und 5SY4 - zwei Baureihen unterscheiden

Im gelisteten Sortiment finden sich zwei Reihen. Beide sind in den Produktangaben mit 10 kA Schaltvermögen ausgewiesen, unterscheiden sich aber im Zuschnitt.

Die Reihe 5SL4 deckt hier den klassischen Verteilerbedarf ab: einpolig in C (2 und 3 A) und in D mit dem 5SL4110-8 (31,18 EUR) bei 10 A, zweipolig in B (32 A) sowie dreipolig in B (40 und 50 A) und C (2, 40 und 50 A).

Die Reihe 5SY4 ist hier mit dreipoligen Geräten vertreten. Dazu gehören der 5SY4320-8 (132,63 EUR) mit D 20 A und der 5SY4380-7 (272,84 EUR) mit C 80 A - der höchste Bemessungsstrom unter den hier gelisteten Leitungsschutzschaltern. Eine dreipolige Ausführung mit D-Kennlinie gibt es im gelisteten Sortiment nur in dieser Reihe.

NEOZED D01, D02 und D03 nach Strom staffeln

NEOZED-Sicherungseinsätze sind nach Baugröße gestaffelt, und die Baugröße hängt am Bemessungsstrom. Sockel, Passeinsatz und Schraubkappe müssen zur gewählten Größe und zum vorgesehenen Bemessungsstrom passen; welche Kombination eingesetzt wird, gibt die Verteilerplanung vor.

• D01 - der kleine Bereich. Gelistet sind 5SE2302 (2 A) (0,60 EUR), 5SE2304 (4 A) (0,60 EUR), 5SE2306 (6 A) (0,60 EUR) und 5SE2310 (10 A) (0,45 EUR) - alle in gG, laut Produktangabe AC 400 V / DC 250 V.
• D02 - der Arbeitsbereich für Zuleitungen und Unterverteilungen. Verfügbar sind 20 A (0,56 EUR), 25 A (0,56 EUR), 35 A (0,71 EUR), 40 A (0,71 EUR), 50 A (0,71 EUR) und 63 A (0,71 EUR).
• D03 - darüber. Gelistet ist der 5SE2280 mit 80 A (7,57 EUR), in der Produktangabe als gL / 400 V geführt.

Die hier geführten Artikel sind Sicherungseinsätze; Sockel, Passeinsatz und Kappe sind nicht Teil dieser Auswahl und gehören zur Verteilerplanung dazu.

Sicherung und Automat aufeinander abstimmen

In der Praxis liegen Schmelzsicherung und Leitungsschutzschalter fast immer hintereinander: NEOZED in der Zuleitung oder im Vorzählerbereich, Automaten in der Unterverteilung. Zwei Punkte entscheiden, ob das Zusammenspiel funktioniert.

Erstens die Staffelung. Die vorgelagerte Sicherung soll bei einem Fehler hinter dem Automaten möglichst nicht mitauslösen. Dazu muss sie deutlich träger und höher bemessen sein als der nachgeordnete Schalter - wie groß der Abstand sein muss, steht in den Selektivitätsangaben des Herstellers zur jeweiligen Kombination und lässt sich nicht pauschal über eine Faustzahl bestimmen.

Zweitens das Kurzschlussschaltvermögen. Die hier gelisteten Automaten sind mit 10 kA angegeben. Liegt der am Einbauort mögliche Kurzschlussstrom darüber, übernimmt eine passend gewählte vorgelagerte Sicherung den Backup-Schutz. Auch das ist eine Rechenaufgabe der Anlagenplanung, keine Frage der Optik im Verteiler.

Für eine Drehstrom-Unterverteilung mit B-Kennlinie ist der 5SL4340-6 (98,02 EUR) ein häufig passender Ausgangspunkt. In den Warenkorb

Als Standard-Nachschub für die Schublade eignet sich der D02-Einsatz mit 25 A, der 5SE2325 (0,56 EUR). In den Warenkorb

Auswahl planen, Ausführung der Fachkraft überlassen

Die Auswahl von Kennlinie, Bemessungsstrom, Polzahl und Sicherungsgröße lässt sich sauber planen - dafür ist diese Seite gedacht. Das Anklemmen, Umbauen oder Erweitern in der festen 230/400-V-Installation ist davon getrennt zu sehen: Diese Arbeiten sind nach den geltenden Anschlussbedingungen einer eingetragenen Elektrofachkraft vorbehalten. Wer plant und bestellt, sollte die Ausführung und die abschließende Prüfung entsprechend einplanen.
