Kurz gefasst: Bei einem Motorschutzschalter der Reihe 3RV2 ist der Einstellbereich des Auslösers das erste Auswahlkriterium; wo sich Bereiche überschneiden oder derselbe Bereich unter mehreren Bestellnummern liegt, entscheiden Baugröße und Ausführung. Man liest den Bemessungsstrom vom Motor-Typenschild ab und wählt den Schalter, dessen Bereich diesen Strom sicher einschließt – möglichst nicht am oberen oder unteren Anschlag. Die gelisteten S00-Typen reichen von 0,22 A bis 16 A, allerdings nicht lückenlos: die größte Lücke liegt zwischen 2 A und 7 A, dort ist hier kein S00-Typ gelistet. Bei den S0-Typen nennt nur der 3RV2021-4BA10 seinen Bereich im Titel (14-20 A). Der seitlich anbaubare Hilfsschalter 3RV2901-1A ist laut Bezeichnung für beide Baugrößen ausgewiesen.

Der Einstellbereich ist das erste Auswahlkriterium

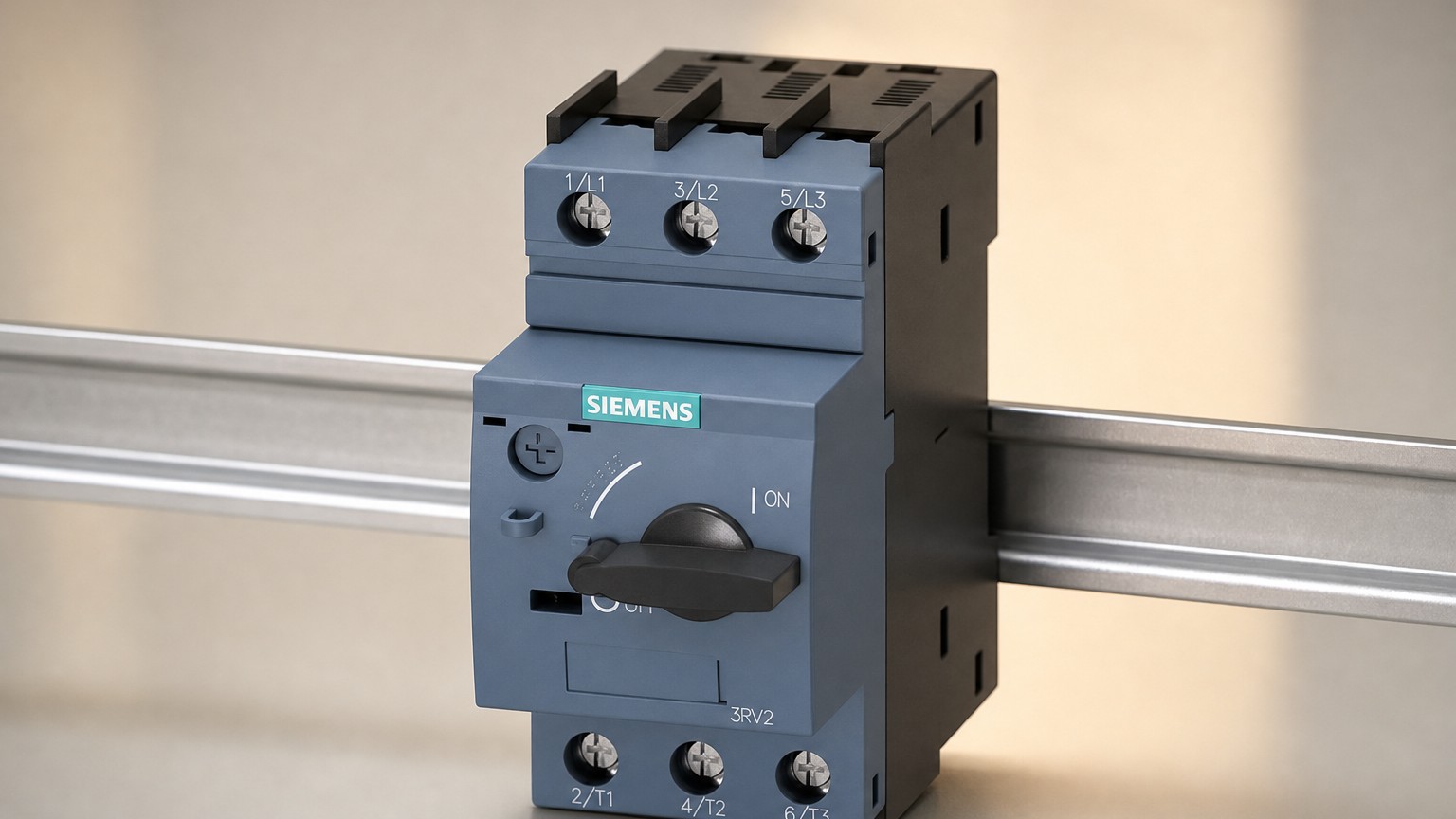

Ein Motorschutzschalter der Reihe 3RV2 trägt zwei Auslöser. Der A-Auslöser ist der einstellbare Überlastauslöser – die Artikelbezeichnungen geben ihn als Spanne an, etwa A-Auslöser 0,55-0,8A. Der N-Auslöser erscheint in denselben Bezeichnungen als einzelner fester Wert, im selben Beispiel 10 A. Was dieser Wert im Detail bedeutet, steht im Datenblatt zum Artikel.

Praktisch heißt das: Der Bemessungsstrom des Motors, den Sie vom Typenschild ablesen, muss innerhalb des A-Bereichs liegen. Liegt er exakt am oberen Rand, haben Sie keine Reserve für eine Nachjustierung nach oben; liegt er am unteren Rand, wird die Einstellung ungenau. Ein Bereich, in dem der Motorstrom nicht an einem der Ränder sitzt, ist die robustere Wahl.

Im unteren Sortimentsteil ist die Staffelung eng: Zwischen 0,22-0,32 A und 0,9-1,25 A liegen fünf weitere Stufen: 0,28-0,4 A, 0,35-0,5 A, 0,45-0,63 A, 0,55-0,8 A und 0,7-1 A. Hier lohnt es sich, den Motorstrom genau abzulesen, statt grob aufzurunden. Oberhalb davon wird das Raster gröber: Auf 1,4-2 A folgt unter den gelisteten S00-Typen erst wieder 7-10 A und dann 11-16 A – für einen Motorstrom dazwischen ist auf dieser Seite kein S00-Typ gelistet.

S00 und S0: was die Artikelbezeichnungen hergeben

Die Baugröße steckt in der Bestellnummer. 3RV2011 bezeichnet die Ausführung in Baugröße S00, 3RV2021 die in Baugröße S0. Bei den gelisteten S00-Typen nennt jeder Artikeltitel seinen Einstellbereich; sie reichen von 0,22 A bis 16 A, lassen dazwischen aber Lücken – nach 1,4-2 A folgt erst wieder 7-10 A. Bei den S0-Typen führt nur der 3RV2021-4BA10 einen Bereich im Titel: 14-20 A. Für die übrigen S0-Artikel steht der Bereich nicht im Titel – wo das S0-Sortiment insgesamt anfängt und aufhört, lässt sich aus den Bezeichnungen deshalb nicht ablesen.

Für die Auswahl bedeutet das zweierlei. Erstens: Überschneiden sich die Bereiche – wie bei 11-16 A in S00 und 14-20 A in S0 –, ist der Strom allein kein Ausschlusskriterium mehr. Dann entscheiden der Platz im Schaltschrank, das vorhandene Zubehör und die Frage, ob eine Baugröße im Verteiler ohnehin schon gesetzt ist. Zweitens: Zu Einbaumaßen sagen die Artikelbezeichnungen nichts. Wer Baugrößen mischt oder eine ganze Reihe plant, gleicht die Maße vorher gegen die Herstellerunterlagen ab.

Bei den S0-Varianten 3RV2021-1AA15, 3RV2021-1CA15, 3RV2021-1DA15, 3RV2021-1EA15, 3RV2021-1GA15, 3RV2021-1HA15 und 3RV2021-1JA15 führt der Artikeltitel den Einstellbereich nicht mit auf. Welcher Bereich konkret dahinter liegt, entnehmen Sie dem Datenblatt zum jeweiligen Artikel. Raten Sie hier nicht – ein um eine Stufe daneben liegender Bereich schützt den Motor nicht so, wie Sie es geplant haben.

Die Staffelung im Überblick

Die Werte in der Tabelle stammen aus den Artikelbezeichnungen. Wo dort kein Wert steht, finden Sie ihn im Datenblatt des Artikels – wir tragen ihn hier nicht aus zweiter Hand nach.

Gleicher Bereich, andere Endziffer: unterschiedliche Ausführungen

Ein Detail, das beim Bestellen regelmäßig untergeht: Es gibt Typen mit identischem Einstellbereich und unterschiedlicher Endziffer. Der Bereich 0,35-0,5 A erscheint dreimal – als 3RV2011-0FA10 (67,88 EUR), als 3RV2011-0FA15 (53,30 EUR) und als 3RV2011-0FA25 (57,75 EUR). Der Bereich 0,55-0,8 A ebenso als 3RV2011-0HA10 (72,90 EUR) und als 3RV2011-0HA25 (61,05 EUR).

Identisch ist bei diesen Typen der angegebene A-Bereich – weiter reicht die Auskunft der Artikelbezeichnungen nicht. Einen N-Wert nennen nur der 3RV2011-0FA10 und der 3RV2011-0HA10; beim 3RV2011-0FA15, beim 3RV2011-0FA25 und beim 3RV2011-0HA25 fehlt er im Titel. Worin sich die Ausführungen sonst unterscheiden, steht im Datenblatt zum Artikel. Wer eine bestehende Anlage erweitert, bestellt am besten die Ausführung, die im Schrank bereits verbaut ist, und gleicht sie vorher mit den Herstellerunterlagen ab.

Hilfsschalter 3RV2901-1A: Rückmeldung an die Steuerung

Ein Motorschutzschalter allein meldet seinen Zustand nicht weiter. Wenn eine Steuerung oder eine Meldeleuchte wissen soll, ob der Schalter ein oder aus ist, braucht es einen Hilfsschalter. Der 3RV2901-1A (12,38 EUR) wird seitlich angebaut und bringt einen Schließer und einen Öffner mit – laut Bezeichnung für Leistungsschalter der Baugrößen S00 und S0, also für beide auf dieser Seite behandelten Reihen.

Seitlicher Anbau heißt: Das Modul sitzt neben dem Schalter. Wie viel Platz es dort beansprucht, geht aus der Artikelbezeichnung nicht hervor – das steht in den Herstellerunterlagen. Wer je Abgang einen Hilfsschalter vorsieht, klärt den Bedarf besser vorab, als ihn später freiräumen zu müssen.

In den Warenkorb

Auswahl und Planung hier, Ausführung durch die Elektrofachkraft

Diese Seite hilft bei der Auswahl: Einstellbereich zum Motorstrom, Baugröße, Zubehör. Das Errichten und Ändern der festen 230/400-V-Installation, das Anklemmen des Schalters im Schaltschrank und die Inbetriebnahme sind Arbeiten für eine Elektrofachkraft nach den anerkannten Regeln der Technik. Eine Klemm- oder Verdrahtungsanleitung geben wir hier bewusst nicht – dafür gelten die Herstellerunterlagen und die Verantwortung der ausführenden Fachkraft.

Zur Vorbereitung reicht meist wenig: Motor-Typenschild fotografieren, Bemessungsstrom notieren, die verfügbare Breite im Verteiler von der Fachkraft prüfen lassen, klären ob eine Rückmeldung gebraucht wird. Mit diesen vier Angaben ist die Auswahl in wenigen Minuten erledigt.
