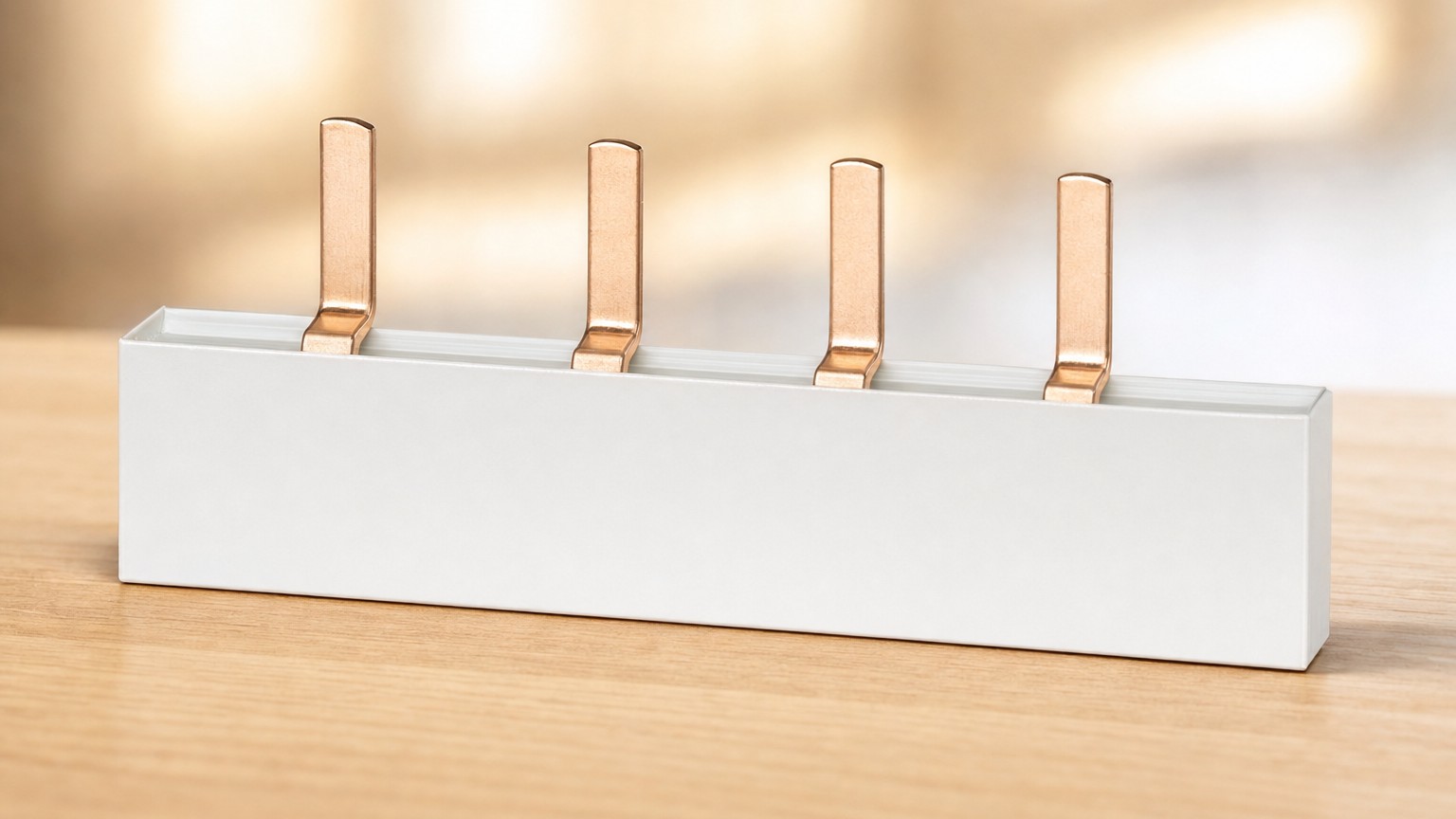

Kurz gefasst: Eine Stiftsammelschiene wird über drei Größen bestimmt: Phasenzahl, Leiterquerschnitt und Zahl der Abgriffe im Teilungsraster der Reiheneinbaugeräte. Dazu kommen eigene Ausführungen für FI-Kombinationen und Brandschutzschalter sowie Endkappen und Einspeiseklemmen aus dem Zubehör. Wer das vor der Bestellung klärt, spart sich das nachträgliche Umbauen der Verteilerreihe.

Zuerst die Phasenzahl

Die Phasenzahl ergibt sich aus den Geräten, die auf der Reihe sitzen. Für eine Reihe einpoliger Leitungsschutzschalter auf derselben Außenleiter-Gruppe kommt eine einphasige Schiene infrage, etwa die Siemens 5ST3602 Stiftsammelschiene 10qmm 12x1phasig berührungssicher (2,09 EUR) mit zwölf Abgriffen.

Kommen zweipolige oder dreipolige Geräte dazu, ändert sich das Bild. Die Siemens 5ST3608 Stiftsammelschiene 10qmm 6x2phasig (4,89 EUR) bedient sechs zweipolige Abgriffe, die Siemens 5ST3615 Stiftsammelschiene 10qmm 4x3phasig (5,70 EUR) vier dreipolige, die Siemens 5ST3622 Stiftsammelschiene 10qmm 3x4phasig (10,06 EUR) drei vierpolige.

Wird je Abgriff zusätzlich der Neutralleiter mitgeführt, steht das ebenfalls in der Bezeichnung: Die Siemens 5ST3623 10qmm 2x3x(1phasig+N) (9,98 EUR) führt laut Titel zweimal drei Abgriffe mit je einer Phase und N.

Merksatz: Die Zahl vor dem „x“ nennt die Abgriffe, die Angabe dahinter die Polzahl je Abgriff. Die Bezeichnung 4x3phasig meint also vier dreipolige Abgriffe; wie die Stifte im Verteiler tatsächlich belegt werden, gehört in die Planung der Elektrofachkraft.

10 oder 16 Quadratmillimeter

In unserem Sortiment liegen die Stiftsammelschienen in zwei Leiterquerschnitten vor: 10 und 16 Quadratmillimeter. Mehrere Bauformen gibt es in beiden Ausführungen, etwa die zwölffach einpolige als 5ST3602 in 10 qmm und als Siemens 5ST3632 16qmm 12x1phasig (3,14 EUR) oder die vierfach dreipolige als 5ST3615 und als Siemens 5ST3645 16qmm 4x3phasig (8,50 EUR).

Welcher Querschnitt zulässig ist, hängt an Vorsicherung und Belastung der Reihe. Diese Bewertung gehört in die Planung der Elektrofachkraft; die Strombelastbarkeiten stehen im Siemens-Datenblatt zum jeweiligen Typ und lassen sich aus dem Produkttitel nicht ableiten. Festhalten lässt sich nur: Querschnitt und Phasenzahl werden zusammen gewählt.

Eine eigene Bauform ist die Siemens 5ST3654 16qmm 3phasig+8xPhase (10,17 EUR): laut Titel ein dreiphasiger Aufbau mit acht zusätzlichen Phasenabgriffen. Ob diese Aufteilung zur geplanten Bestückung passt, zeigt der Verteilerplan im Abgleich mit dem Siemens-Datenblatt.

Teilungsraster, Baulänge und Kürzen

Reiheneinbaugeräte und Sammelschienen werden in Teilungseinheiten (TE) angegeben. Die Schiene folgt diesem Raster, damit jeder Stift in eine Klemme trifft. Im Sortiment finden sich dazu mehrere Bauformen.

Eine Bauform sind kurze, fertig konfektionierte Schienen wie 5ST3602 oder 5ST3615 mit fester Zahl von Abgriffen, eingesetzt pro Gerätegruppe. Eine zweite ist Stangenware in 1000 Millimetern: Siemens 5ST3774-0 10qmm 1-polig+N Kompakt 1TE 1000mm (49,55 EUR) und Siemens 5ST3773-0 10qmm 3-polig+N Kompakt 1TE 1000mm (111,82 EUR) für Kompaktgeräte im 1-TE-Raster.

Eine weitere ist die Siemens 5ST3765-1 Stiftsammelschiene 1phasig 10qmm 54TE blau schräg (14,58 EUR): einphasig, 10 qmm, 54 TE Baulänge, blau und in schräger Ausführung. Wofür diese Ausführung vorgesehen ist, geht aus dem Produkttitel nicht hervor und steht im Siemens-Datenblatt.

Kürzen ist nicht bei jedem Typ vorgesehen. Bei zwei Ausführungen steht das Kürzen ausdrücklich im Titel: der Siemens 5ST3738 Stiftsammelschiene 10qmm 3phasig 214mm schneidbar (6,19 EUR) und die weiter unten genannte 5ST3746-1. Die 1000-mm-Stangenware 5ST3774-0 und 5ST3773-0 wird ohnehin auf Länge gebracht. Bei allen übrigen Ausführungen sagt der Titel dazu nichts; dann gibt das Siemens-Datenblatt Auskunft, und die Entscheidung darüber trifft die Elektrofachkraft, nicht die Säge.

Für die Planung heißt das: entweder eine Schiene wählen, deren Abgriffszahl exakt zur Gerätegruppe passt, oder bewusst eine ausdrücklich als schneidbar geführte Ausführung, oder Stangenware, die im Verteilerbau ohnehin auf Länge gebracht wird. Wer später erweitern will, fährt mit Reserve besser als mit exakt passenden Kurzschienen.

Ein Hinweis, der dazugehört: Auswahl, Bemessung und Materialplanung lassen sich gut vorbereiten. Einsetzen, Anschließen und Absichern in der festen 230/400-Volt-Installation sind Arbeit für die Elektrofachkraft. Wir beschreiben hier deshalb die Auswahl und keine Verdrahtung.

Varianten für FI-Kombinationen und Brandschutzschalter

Für Gruppen hinter einem Fehlerstrom-Schutzschalter führt Siemens eigene Ausführungen, die den Neutralleiter laut Titel mitführen: Siemens 5ST3784-0 10qmm 1-polig+N (FI N-rechts) 1xFI 2polig (13,86 EUR) für den zweipoligen FI und Siemens 5ST3783-0 10qmm 3-polig+N (FI N-rechts) 1xFI 4polig (23,19 EUR) für den vierpoligen FI.

Der Zusatz „FI N-rechts“ gehört bei diesen beiden Ausführungen zur Typbezeichnung. Was er für den konkreten Verteileraufbau bedeutet, steht im Siemens-Datenblatt. Diese Zuordnung gehört vor die Bestellung, nicht auf den Montagetag.

Für Brandschutzschalter ist die Siemens 5ST3746-1 10qmm 4phasig 52TE schneidbar für AFDD (47,65 EUR) im Titel ausdrücklich als Ausführung für AFDD ausgewiesen; sie ist zugleich als schneidbar geführt. Ob sie zur geplanten Gerätereihe passt, klärt der Abgleich mit dem Siemens-Datenblatt.

Die Schienen aus diesem Sortiment im Überblick:

Endkappen und Einspeiseklemmen

Zwei Teile werden regelmäßig vergessen und halten am Ende die Fertigstellung auf. Erstens die Endkappe, gewählt nach Phasenzahl: Siemens 5ST3748 Endkappe 1phasig (0,56 EUR), Siemens 5ST3750 Endkappe 2-3phasig (0,56 EUR) und Siemens 5ST3718 Endkappe 4phasig (1,11 EUR). Zusätzlich führt Siemens die Siemens 5ST3788-0 Endkappe, im Titel als berührungssicher ausgewiesen (1,71 EUR). Welche Endkappe zur gewählten Schiene gehört und wie viele der Aufbau braucht, legt die Elektrofachkraft anhand des Siemens-Datenblatts fest; gleich mitbestellen erspart die Nachbestellung.

Zweitens die Einspeiseklemme, über die die Zuleitung auf die Schiene geführt wird: Siemens Einspeiseklemme 5ST3768 (4,33 EUR) und Siemens Einspeiseklemme 5ST3771-1 (4,89 EUR). Welche Klemme zu welcher Schiene passt, geht aus dem Produkttitel nicht hervor. Die Zuordnung nach Phasenzahl und Querschnitt bitte im Siemens-Datenblatt abgleichen.

Für eine dreiphasige Gruppe mit vier dreipoligen Geräten in 10 Quadratmillimetern ergibt sich damit als Grundausstattung: Siemens 5ST3615 10qmm 4x3phasig (5,70 EUR) In den Warenkorb, dazu eine Endkappe und, sofern die Einspeisung über die Schiene erfolgt, eine Einspeiseklemme. Welche Endkappe und welche Klemme zu dieser Schiene gehören, klärt der Abgleich mit dem Siemens-Datenblatt.
