1Was ist ein KNX LED-Controller?

Ein LED-Controller ist ein KNX-Aktor speziell für dimmbare LED-Beleuchtung. Er empfängt Telegramme auf dem KNX-Bus und setzt sie über pulsweitenmodulierte Ausgänge (PWM) in Helligkeit und Farbe um. Die MDT-Controller der AKD-Serie treiben dabei 12/24-V-CV-LED-Stripes direkt — je nach Modell einfarbig, RGB oder RGBW/Tunable White. Anders als ein reiner Schaltaktor steuert der LED-Controller nicht nur ein oder aus, sondern regelt die Leistung jedes Kanals stufenlos.

Wichtig ist die Rollenverteilung im System: Der LED-Controller führt aus, er schaltet und dimmt die Last. Ausgelöst wird er von Sensorik wie Tastern, Präsenz- oder Bewegungsmeldern, die die entsprechenden Telegramme senden. Der Controller selbst trifft keine Anwesenheitsentscheidung — er reagiert auf das, was ihm der Bus vorgibt, und übernimmt die eigentliche Ansteuerung der LED-Stripes.

2Funktionsweise: RGBW-Stripes über den KNX-Bus

KNX-Taster oder Melder senden das Telegramm, der LED-Controller regelt per PWM die Kanäle des LED-Stripes.

Technisch arbeiten die MDT LED-Controller mit Pulsweitenmodulation bis 1000 Hz: Die konstante Versorgungsspannung (12 oder 24 V) wird sehr schnell getaktet, wodurch sich die mittlere Helligkeit stufenlos regeln lässt. Jeder Kanal steuert einen Farbanteil an — beim 4-Kanal-Modell also Rot, Grün, Blau und Weiß beziehungsweise Warm-/Kaltweiß für Tunable White. Bei Bedarf lassen sich Kanäle parallel schalten, etwa A/B und C/D beim AKD-0424R2.02, um höhere Lasten bis zur doppelten Kanalstromgrenze zu treiben.

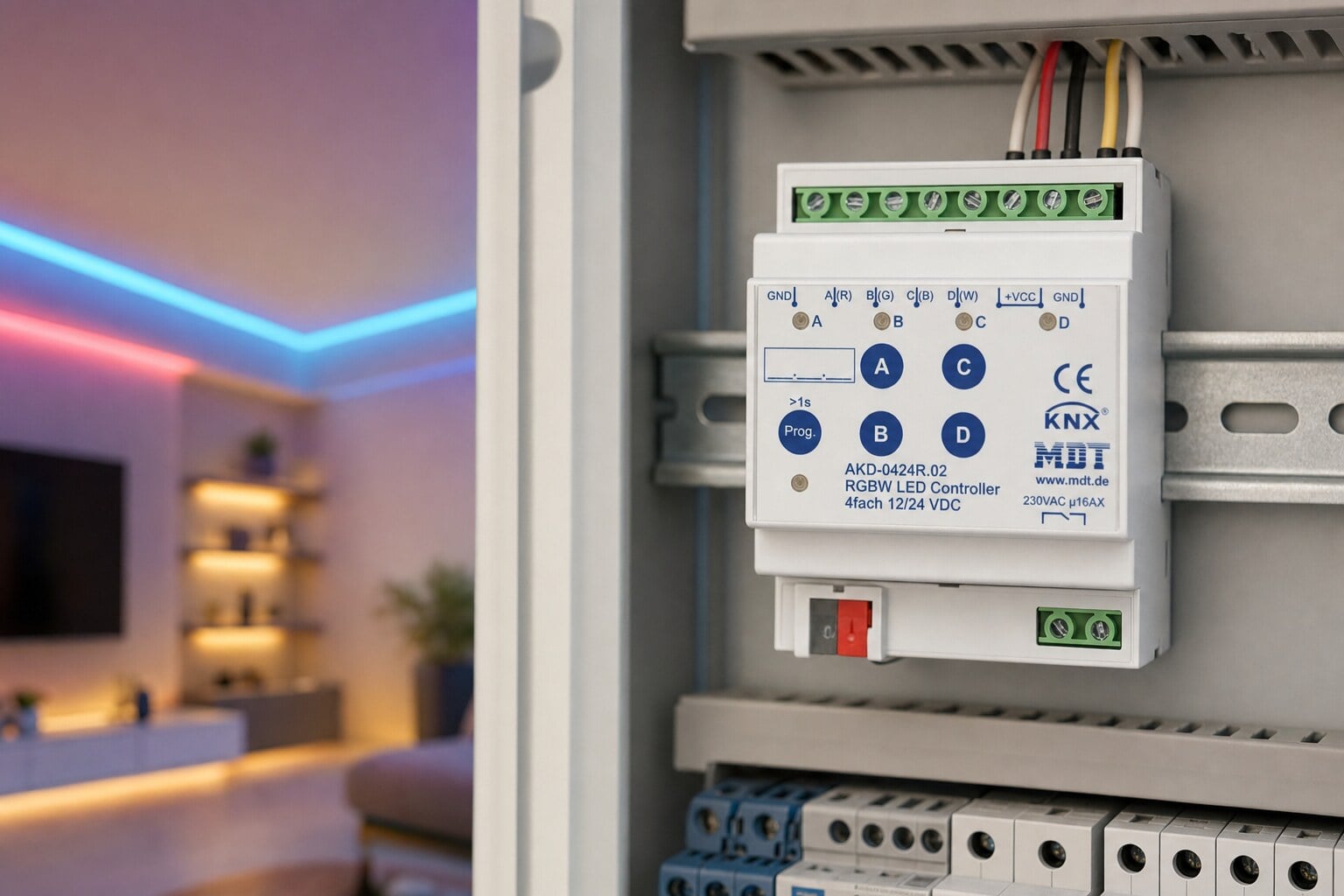

Bei der Bauform gibt es zwei Wege: Reiheneinbaugeräte für die Hutschiene wie der AKD-0224V.02, 0324V.02 oder 0424V.02 (REG) sowie Geräte in TE-Breite wie AKD-0424R.02 (4 TE) und AKD-0424R2.02 (2 TE). Für die Ansteuerung am 230-V-Netz stehen die Konstantstrom-/CV-Controller AKD-0230CC.02 (REG, 30 W) und AKD-0260CC.02 (Unterputz, 60 W) bereit; der AKD-0410V.02 gibt ein 1-10-V-Signal an externe EVG aus.

3Wofür wird ein LED-Controller eingesetzt?

Typische Einsatzorte sind indirekte Beleuchtung in Deckenvouten und Regalen, Stimmungslicht in Wohn- und Schlafräumen, Küchen-Unterschrankbeleuchtung und farbige Akzente per RGB oder RGBW. Über Tunable White lässt sich die Farbtemperatur biodynamisch nachführen, etwa für dynamische Tageslichtsteuerung (HCL) im Arbeits- oder Wohnbereich. Sequenzen und der integrierte TV-Simulator eignen sich für Szenen und Anwesenheitssimulation.

4Kaufberatung: Welchen MDT LED-Controller wählen?

Welchen Farbraum brauche ich — und wie viele Kanäle?

Der gewünschte Farbraum bestimmt direkt die Kanalzahl. Für einfarbig weiße Stripes genügt der 2-Kanal-Controller AKD-0224V.02, für klassisches RGB der 3-Kanal AKD-0324V.02. Willst du RGBW oder Tunable White fahren, brauchst du einen 4-Kanal-Controller wie AKD-0424V.02, 0424R2.02 oder 0424R.02.

Wie viel Strom je Kanal ist nötig?

Rechne die Last deines Stripes je Farbe aus und wähle den Controller passend: 2/4 A beim AKD-0424R2.02, 3/6 A bei den REG-Varianten 0224/0324/0424V und 4/8 A beim AKD-0424R.02. Reicht ein Kanal nicht, schaltest du Kanäle parallel und verdoppelst so die verfügbare Stromtragfähigkeit.

Konstantspannung oder Konstantstrom?

Standard-CV-LED-Stripes (Common-Anode, 12/24 V) gehören an die Konstantspannungs-Controller der V-Serie. Betreibst du dagegen Konstantstrom-Module (KSQ), brauchst du die CC-Variante AKD-0230CC.02 oder 0260CC.02. Für externe EVG mit 1-10-V-Schnittstelle ist der AKD-0410V.02 das passende Modell.

5MDT LED-Controller im Vergleich

Die LED-Controller der AKD-Serie unterscheiden sich vor allem in drei Punkten: Kanalzahl (2, 3 oder 4 Kanäle für weiß, RGB oder RGBW/TW), Strom je Kanal (2/4, 3/6 oder 4/8 A) und Bauform (REG für die Hutschiene, TE-Breite oder Unterputz). Hinzu kommen die Sonderformen für Konstantstrom (AKD-0230CC/0260CC) und für externe EVG per 1-10 V (AKD-0410V). Die folgende Tabelle stellt die Modelle gegenüber.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: falscher Farbraum oder Strom

Der häufigste Praxisfehler ist ein flackernder oder farbverfälschter Stripe. Ursache ist fast immer eine Fehlpaarung zwischen Controller und Leuchtmittel: Der Farbraum passt nicht (RGB-Stripe an RGBW-Kanäle oder umgekehrt), oder der Strom je Kanal wurde überschritten. Auch das Verwechseln von Konstantspannungs- und Konstantstrom-Technik führt zu instabilem Verhalten.

Die Lösung ist saubere Zuordnung: Common-Anode-Stripes (12/24 V CV) kommen an die CV-Controller der V-Serie, KSQ-Module an die CC-Variante AKD-0230CC/0260CC. Überschreite den Kanalstrom nicht und schalte bei höheren Lasten Kanäle parallel. Passt zudem die PWM-Frequenz zum Stripe, verschwindet das Flackern in der Regel.

7ETS-Inbetriebnahme in Kürze

Die Inbetriebnahme erfolgt komplett in der ETS: Du wählst die Applikation des jeweiligen AKD-Modells, legst Farbraum und Kanalzuordnung fest und aktivierst die gewünschten Funktionen. Dimmkurve, PWM-Frequenz, Dim2Warm, dynamische Tageslichtsteuerung (HCL), Sequenzen und der TV-Simulator werden hier parametriert. Anschließend verknüpfst du die Gruppenadressen mit deinen Tastern, Meldern und Szenen. Details stehen im MDT-Handbuch. Das Datenblatt findest du im MDT-Handbuch (PDF).
