1Was ist ein KNX Präsenzmelder?

Ein MDT Präsenz- oder Bewegungsmelder ist ein KNX-Sensor, der über Pyro-Sensoren erfasst, ob sich Personen im Raum aufhalten, und daraus Telegramme auf den Bus schickt. Er selbst schaltet nichts: Der Melder löst aus und sendet ein Ereignis, das ein Aktor auswertet und in eine tatsächliche Schalthandlung umsetzt.

Damit ordnet sich der Melder auf der Sensorseite ein — genau wie ein Taster, nur dass er nicht durch Fingerdruck, sondern durch Bewegung ausgelöst wird. Das eigentliche Schalten der Last übernimmt weiterhin ein Schalt- oder Dimmaktor. Diese Trennung ist wichtig für das Verständnis der Konfiguration: Der Melder liefert Bewegung, Helligkeit und Präsenzstatus, die Logik und der Ausgang liegen im Aktor beziehungsweise in den verknüpften Gruppenadressen.

2Funktionsweise: Präsenz- vs. Bewegungsmelder

Der Melder erfasst Bewegung und Helligkeit, sendet Telegramme auf den KNX-Bus, der Aktor schaltet die Last.

Präsenzmelder der Serie SCN-P360 erfassen 360° mit einer Reichweite von etwa 11 m Durchmesser und einem feineren Präsenzbereich von rund 5 m Durchmesser. Sie arbeiten mit drei oder vier Pyro-Sensoren, die einzeln auswertbar sind, und reagieren dadurch auch auf die kleinsten Bewegungen einer sitzenden Person. Bewegungsmelder der Serie SCN-BWM sind demgegenüber auf gröbere Bewegung in Durchgangsbereichen ausgelegt.

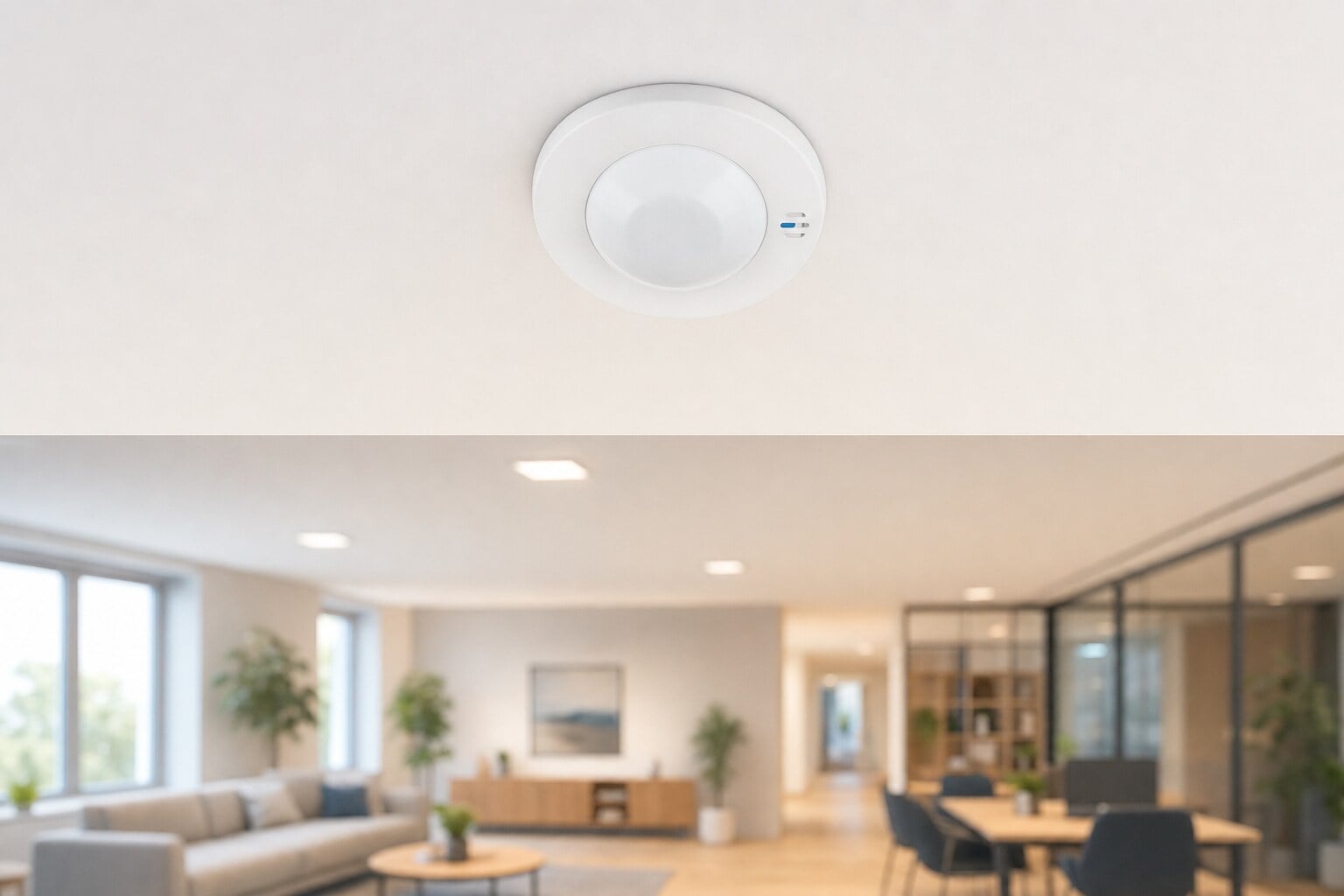

Bei den Bauformen unterscheidest Du zwischen Deckenmeldern und Unterputzgeräten. Die Präsenzmelder sitzen in der Decke: als Aufputz-Variante (D/K), zur Montage in abgehängte Decken mit Temperatursensor (L, z.B. SCN-P360L3.03), als MR16-Einbau (E) oder als sichtbarer Glaspräsenzmelder SCN-G360 in Glasoptik. Die Bewegungsmelder SCN-BWM55.02, SCN-BWM55T.G2 und SCN-BWM63.02 passen in gängige 55- und 63-mm-Schalterprogramme; die Gen2-Variante bringt zusätzlich einen Temperatursensor mit.

3Wofür werden die Melder eingesetzt?

Typisch sind Präsenzmelder überall dort, wo Personen sich längere Zeit ruhig aufhalten: Büros und Homeoffice mit Arbeit am Schreibtisch, Besprechungsräume, Klassenzimmer oder Bäder. Dort sorgt die feine Präsenzerfassung dafür, dass das Licht nicht ausgeht, obwohl jemand still am Platz sitzt. Bewegungsmelder spielen ihre Stärke in Fluren, Treppenhäusern, Durchgängen und Lagerbereichen aus, wo kurze Präsenz und schnelles Durchgehen der Normalfall sind.

4Kaufberatung: Welchen MDT Melder wählen?

Präsenz- oder Bewegungsmelder — welchen Typ brauche ich?

Entscheidend ist, wie fein erfasst werden muss. Ein Präsenzmelder wie der SCN-P360D3.03 erkennt kleinste Bewegungen, etwa das Tippen am Schreibtisch, und ist damit für Aufenthaltsräume gedacht. Ein Bewegungsmelder wie der SCN-BWM55.02 reagiert nur auf gröbere Bewegung und passt in Durchgänge. Als Faustregel gilt: Aufenthaltsräume → Präsenz, Durchgänge → Bewegung.

Wie viele Pyro-Sensoren sollten es sein?

Mehr Pyro-Sensoren bedeuten einen größeren und feineren Erfassungsbereich. Für Standardräume reichen die Varianten mit drei Sensoren wie SCN-P360D3.03 oder SCN-P360K3.03 aus. Bei großen Räumen greifst Du zu den Vier-Sensor-Ausführungen SCN-P360D4.03 oder SCN-P360K4.03, damit auch die Randbereiche zuverlässig und feinfühlig erfasst werden.

Lohnt sich die Konstantlichtregelung?

Die K-Varianten regeln das Kunstlicht über bis zu drei Lichtbänder auf einen konstanten Lux-Wert und halten die Beleuchtungsstärke bei einfallendem Tageslicht konstant. Das bringt eine Energieersparnis von 30–50 %, verlangt aber eine sorgfältige Parametrierung. Wenn Du diesen Aufwand einplanst, ist die K-Variante in Büros und Klassenräumen klar zu empfehlen.

5MDT Präsenz- & Bewegungsmelder im Vergleich

Die Serien unterscheiden sich vor allem in Erfassungsfeinheit und Bauform: Der SCN-P360 ist der klassische Deckenpräsenzmelder mit drei oder vier Sensoren, wahlweise mit Konstantlichtregelung (K), für abgehängte Decken mit Temperatursensor (L) oder als MR16-Einbau (E). Der SCN-G360 bietet dieselbe Präsenztechnik in sichtbarer Glasoptik. Die SCN-BWM-Reihe ist der Unterputz-Bewegungsmelder für 55- und 63-mm-Rahmen und auf gröbere Bewegung in Durchgängen ausgelegt.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: Regelschwingen der Konstantlichtregelung

Der häufigste Praxisfehler betrifft die Konstantlichtregelung: Sie beginnt zu schwingen und regelt ständig um ±1 % nach, wenn der Einschaltwert und die Regelparameter nicht zum Raum passen. Das Ergebnis ist ein sichtbares, unruhiges Pumpen der Beleuchtung, das Nutzer als störend empfinden und das den Sinn der Regelung ins Gegenteil verkehrt.

Die Lösung liegt in der ruhigen Einrichtung: Lerne den Sollwert bei Tageslicht ein, damit der Melder die tatsächliche Mischung aus Kunst- und Tageslicht kennt, und wähle die Regelgeschwindigkeit bewusst langsam. Fehlauslösungen durch Zugluft oder aufsteigende Heizungswärme reduzierst Du über die Empfindlichkeit und ein passend gesetztes Beobachtungsfenster.

7ETS-Inbetriebnahme in Kürze

Die Inbetriebnahme erfolgt in der ETS: Produkt einfügen, Applikation laden, physikalische Adresse vergeben und die Kanäle parametrieren. Du legst Bewegungs-, HLK- und Alarm- beziehungsweise Meldekanal an und verknüpfst sie über Gruppenadressen mit den Aktoren. Bei den K-Varianten richtest Du zusätzlich die Lichtkanäle und die Konstantlichtregelung ein. Empfindlichkeit, Nachlaufzeit und Helligkeitsschwellen für Tag, Nacht und Alarm stellst Du je nach Raum ein. Das Datenblatt findest du im MDT-Handbuch (PDF).

8Häufige Fragen
