Alle Fühler, Regler und Module im Vergleich

Das Sortiment deckt drei Welten ab: PT1000-Fühler für KNX- und Gebäudeautomationssysteme (MDT, Siemens), herstellergebundene Fühler für Heizungsregelungen (Stiebel Eltron, DEVI, Lingg&Janke) und NTC-Ersatzfühler für Bosch/Junkers-Heizgeräte. Dazu kommen passende PT1000-Regler von MDT und die Bosch-Mischermodule, bei denen der Anlegefühler gleich mitgeliefert wird. Die Typ-Angaben stammen direkt aus den Produktbezeichnungen.

Anlegefühler oder Tauchfühler – was ist der Unterschied?

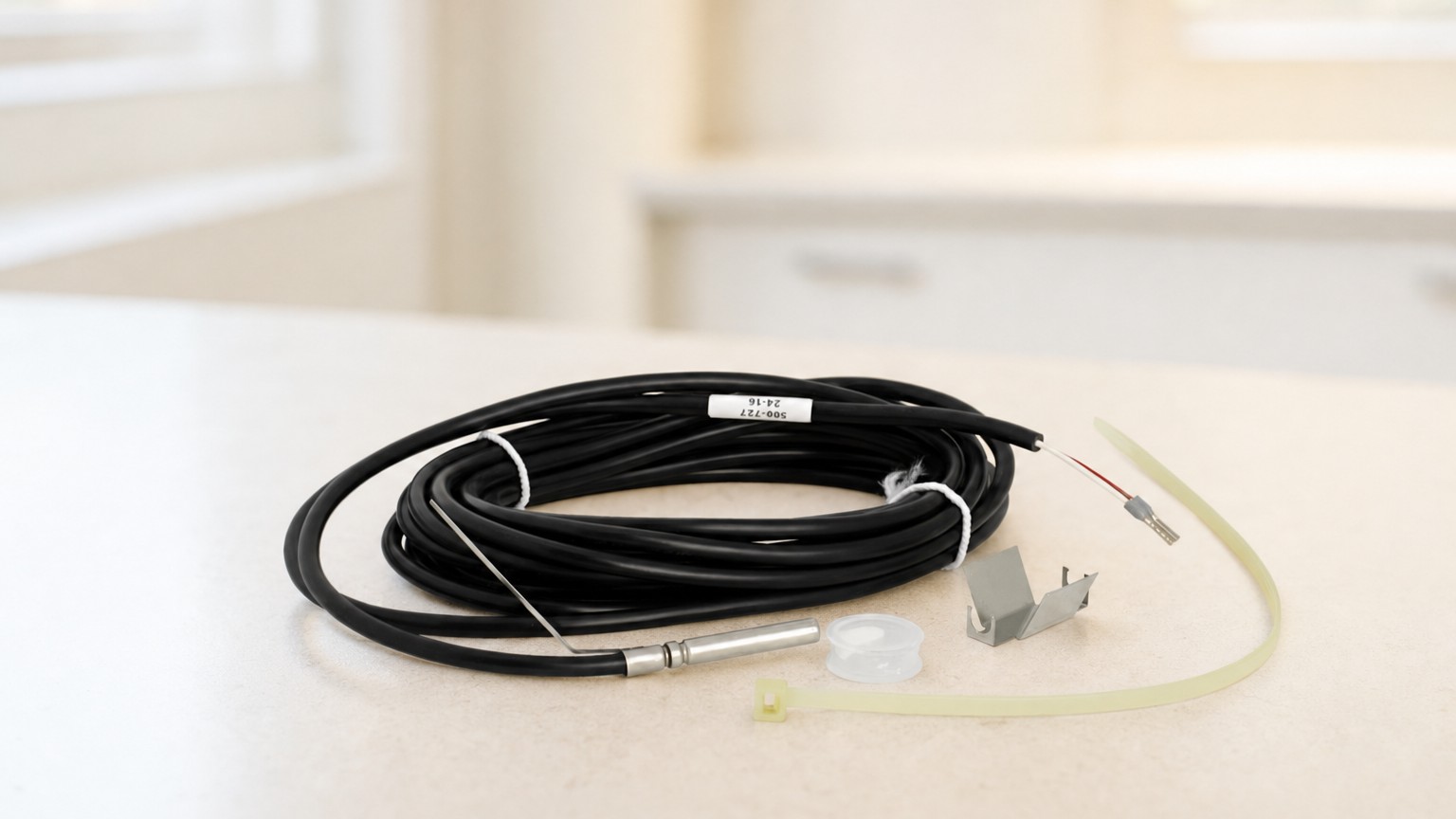

• Anlegefühler werden außen auf das Rohr gespannt und messen die Temperatur über die Rohrwand – ohne Eingriff in den Wasserkreislauf
• Tauchfühler sitzen in einer Tauchhülse direkt im Medium und messen dort, wo das Wasser tatsächlich fließt
• Anlegefühler sind die Nachrüst-Lösung: kein Anbohren, kein Entleeren der Anlage, in wenigen Minuten montiert
• Tauchfühler messen direkter, brauchen aber eine vorhandene Tauchhülse oder einen entsprechenden Anschluss
• Kombilösungen wie der Stiebel Eltron TAF PT beherrschen laut Bezeichnung beide Montagearten

Für die Praxis heißt das: Wenn deine Anlage bereits eine Tauchhülse hat – etwa am Pufferspeicher oder Kessel – nutzt du sie. Die Messung im Medium reagiert direkt auf die Wassertemperatur, ohne Umweg über die Rohrwand. In allen anderen Fällen ist der Anlegefühler der pragmatische Weg: Er wird mit einem Spannband am Rohr befestigt und misst die Oberflächentemperatur, die bei sauberer Montage der Wassertemperatur sehr nahe kommt.

Typische Einsatzorte für Anlegefühler sind Vorlauf und Rücklauf von Heizkreisen – etwa als Vorlauffühler für einen Mischerkreis. Genau deshalb legt Bosch seinen Mischermodulen MM 100 (1 Heizkreis, 304,10 €) und MM 200 (2 Heizkreise, 479,82 €) den passenden Anlegefühler direkt bei – pro Heizkreis einer.

Daneben gibt es Fühler für ganz andere Messorte: Der Siemens Raumfühler QAA2012 (38,96 €) misst die Raumtemperatur, der MDT Fühler mit Deckeneinbau (35,27 €) verschwindet unauffällig in der Decke. Der Messort folgt immer der Regelaufgabe: Wer die Vorlauftemperatur regeln will, misst am Rohr – wer die Raumtemperatur regeln will, misst im Raum.

PT1000 oder NTC: Der Regler entscheidet

• PT1000 ist ein Platin-Messwiderstand mit genormter Kennlinie: 1000 Ohm bei 0 °C, der Widerstand steigt mit der Temperatur
• NTC (Heißleiter) verhält sich genau umgekehrt: Der Widerstand sinkt mit steigender Temperatur – und die Kennlinie ist typ- und herstellerabhängig
• Die beiden Typen sind nicht untereinander kompatibel: Ein PT1000-Fühler an einem NTC-Eingang liefert völlig falsche Werte – und umgekehrt
• Auch NTC ist nicht gleich NTC: Ein 10K-NTC und ein 12K-NTC haben unterschiedliche Kennlinien
• Deshalb gilt: Der Regler gibt den Fühlertyp vor – ein Blick in Anleitung oder Klemmenplan klärt die Frage

Der Unterschied steckt im Messprinzip. Ein PT1000 nutzt einen Platin-Widerstand, dessen Kennlinie genormt ist – ein PT1000 von MDT verhält sich elektrisch genauso wie ein PT1000 von Siemens. Das macht die PT1000-Welt angenehm herstelleroffen: Regler mit PT1000-Eingang, etwa die MDT Temperaturregler für PT1000, arbeiten mit jedem normgerechten PT1000-Fühler zusammen.

NTC-Fühler dagegen sind Heißleiter, deren Widerstand mit der Temperatur fällt – und deren Nennwert und Kurvenverlauf sich je nach Typ unterscheiden. Die Bezeichnungen im Sortiment zeigen das direkt: Der Bosch TF 10K ist ein NTC 10K, das Ersatzteil TTNR 7735502304 ein NTC 12K. Ein Regler, der einen 12K-Fühler erwartet, misst mit einem 10K-Fühler daneben – obwohl beide „NTC“ heißen. Bei Heizgeräte-Ersatzteilen fährst du deshalb am sichersten über die Original-Teilenummer (bei Bosch/Junkers: TTNR).

Welcher Fühler passt zu welchem System?

• KNX / Smart Home mit PT1000-Eingang: MDT-Fühler in vier Bauformen plus passende Unterputz-Regler
• Stiebel-Eltron-Regelungen: TAF PT und AVF 6 als Regelungszubehör direkt vom Hersteller
• Bosch/Junkers-Heizgeräte: NTC-Ersatzfühler nach Teilenummer (TTNR)
• DEVIreg-Regler: DEVI-Rohrfühler mit 2,5 m Zuleitung
• Gebäudeautomation: Lingg&Janke ANF99-FW als Anlegefühler aus dem Smart-Home-Sortiment

KNX und Smart Home: MDT bietet den PT1000-Fühler in vier Bauformen an – zur Anlegemontage (27,37 €), als Kabelfühler mit 1 m (13,69 €) oder 3 m Anschlusskabel (17,28 €) und für den Deckeneinbau (35,27 €). Als Gegenstelle gibt es die Unterputz-Temperaturregler für PT1000 in 2-fach- (94,31 €) und 4-fach-Ausführung (110,16 €) – mit dem 2-fach-Regler und zwei Anlegefühlern überwachst du zum Beispiel Vor- und Rücklauf eines Heizkreises. Auch der Siemens Raumfühler QAA2012 (38,96 €) gehört in diese PT1000-Welt.

Stiebel Eltron: Für Stiebel-Regelungen gibt es zwei Zubehör-Fühler direkt vom Hersteller: den TAF PT mit 2 m Leitung (43,93 €), der laut Bezeichnung sowohl als Tauch- als auch als Anlegefühler eingesetzt werden kann, und den klassischen Anlegefühler AVF 6 mit 1,0 m Leitung (35,45 €). Welcher der beiden zu deiner Regelung gehört, entnimmst du der Anleitung deines Stiebel-Geräts.

Bosch/Junkers: Wenn an einem Bosch- oder Junkers-Heizgerät ein Fühler ausfällt, ist das Original-Ersatzteil der sichere Weg – die NTC-Fühler sind über ihre TTNR eindeutig zuzuordnen: TTNR 8737602343 (10,40 €) und TTNR 7735502304 als 12K-Ausführung (62,11 €). Für Elektro-Heizkessel gibt es den TF 10K als NTC 10K (43,61 €) als Zubehör.

DEVI und Gebäudeautomation: Für DEVIreg-Regler – etwa an elektrischen Heizsystemen – ist der DEVI Anlegefühler mit 2,5 m Zuleitung (19,48 €) der passende Rohrfühler. In der Gebäudeautomation rundet der Lingg&Janke Anlegefühler ANF99-FW (129,76 €) das Sortiment ab – für welches System er gedacht ist, prüfst du am besten auf der Produktseite gegen deine vorhandene Anlage.

Montage-Praxis: So sitzt der Fühler richtig

• Messstelle vorbereiten: Rohr an der Kontaktfläche metallisch blank – Farbe, Schmutz und alte Dämmung entfernen
• Fühler mit Spannband oder Schlauchschelle fest und vollflächig auf das Rohr pressen – ein lockerer Fühler misst die Raumluft mit
• Messstelle nach der Montage wieder mit dämmen, damit die Umgebungsluft das Ergebnis nicht verfälscht
• Fühlerleitungen getrennt von Netzleitungen führen – parallel verlegte 230-V-Leitungen können das Messsignal stören
• Beim Tauchfühler gilt: Er gehört in eine passende Tauchhülse – Eingriffe in den Wasserkreislauf und Anschlüsse an der Heizungsregelung sind Sache des Fachbetriebs

Die häufigste Fehlerquelle beim Anlegefühler ist schlechter Kontakt: Sitzt der Fühler auf Farbe, Rost oder locker auf dem Rohr, misst er eine Mischung aus Rohr- und Raumtemperatur – und der Regler arbeitet mit falschen Werten. Deshalb lohnt sich die Minute Vorbereitung: Kontaktfläche blank machen, Fühler stramm aufspannen, fertig.

Genauso wichtig ist die Dämmung danach. Ein blankes Rohr mit Fühler mitten im kalten Heizungskeller gibt Wärme an die Umgebung ab – direkt an der Messstelle. Wer die Stelle nach der Montage wieder einpackt, misst näher an der tatsächlichen Wassertemperatur.

Alle Produkte im Überblick

MDT Technologies Temperaturfühler PT1000, zur Anlegemontage, SCN-PTAN3.01

27,37 €

MDT Technologies Temperaturfühler PT1000, 1m Anschlusskabel, SCN-PTST1.01

13,69 €

MDT Technologies Temperaturfühler PT1000, 3m Anschlusskabel, SCN-PTST3.01

17,28 €

STIEBEL ELTRON Tauch- und Anlegefühler TAF PT 2m, Zubehör Regelung

43,93 €

Stiebel Eltron Anlegefühler AVF 6, 1,0 m, Zubehör Regelung

35,45 €

DEVI Anlegefühler mit Zuleitung 2,5m DEVIreg Rohrfühler

19,48 €

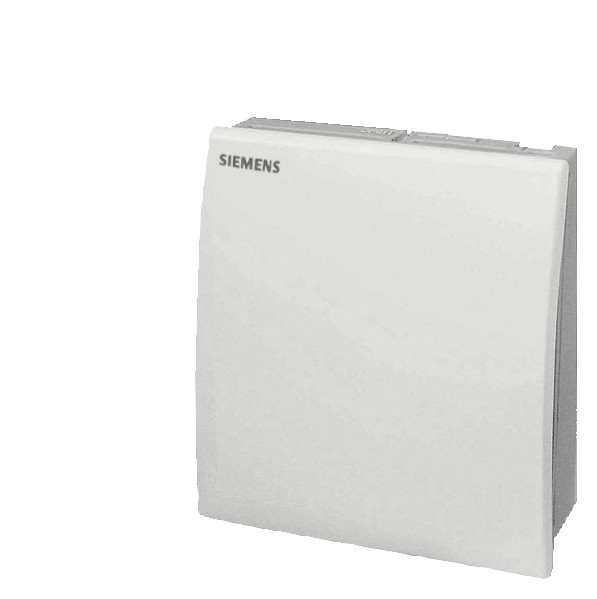

Siemens Dig Industr. Raumfühler PT1000 BPZ:QAA2012

38,96 €

Lingg&Janke Anlegefühler ANF99-FW

129,76 €

BOSCH Zubehör Elektro-Heizkessel TF 10K Temperaturfühler NTC 10K

43,61 €

MDT Technologies Temperaturregler 2-fach Unterputz, für PT1000, SCN-RT2UP.01

94,31 €

Häufige Fragen

Fazit: Erst den Regler prüfen, dann den Fühler kaufen

Die Reihenfolge macht den Unterschied: Zuerst klärst du, welchen Fühlertyp dein Regler erwartet – PT1000 und NTC sind nicht kompatibel, und auch NTC-Varianten wie 10K und 12K sind untereinander nicht austauschbar. Danach wählst du die Bauform passend zum Messort: Anlegefühler fürs Rohr, Tauchfühler für die Tauchhülse, Raum- oder Deckenfühler für die Raumtemperatur.

Unsere Empfehlungen: Für KNX- und Smart-Home-Projekte mit PT1000-Eingang ist der MDT Temperaturfühler PT1000 zur Anlegemontage (27,37 €) die klare erste Wahl – in Kombination mit dem 2-fach-Temperaturregler für PT1000 (94,31 €) hast du Vor- und Rücklauf eines Heizkreises im Blick. An Stiebel-Eltron-Regelungen ist der TAF PT (43,93 €) der flexibelste Kandidat, weil er beide Montagearten abdeckt. Und wenn am Bosch/Junkers-Heizgerät ein Fühler streikt, führt der kürzeste Weg über das NTC-Ersatzteil mit der passenden TTNR. Weitere Kaufberatungen rund um Heizung, Elektro und Smart Home findest du in unserem Ratgeber.
