CEE-Steckvorrichtungen verstehen: Blau, Rot, 16 A und 32 A richtig einsetzen

CEE-Steckvorrichtungen begegnen dir überall dort, wo mehr Leistung gefragt ist als eine gewöhnliche Schuko-Dose liefern kann: auf Baustellen, in der Landwirtschaft, im Wohnmobil und zunehmend beim Laden von Elektroautos. Damit du die farbigen Steckverbinder sicher unterscheiden und richtig auswählen kannst, ordnen wir hier die wichtigsten Grundlagen und zeigen, wo der Übergang zur modernen Ladeinfrastruktur verläuft.

Was CEE-Steckvorrichtungen sind

CEE-Steckvorrichtungen sind genormte Steckverbinder für den industriellen und gewerblichen Einsatz. Der Name geht auf die frühere „Commission on the Rules for the Approval of Electrical Equipment“ zurück; heute werden die Systeme in der Normenreihe IEC/EN 60309 beschrieben. Charakteristisch sind die runden Gehäuse, die verdrehsichere Kontaktanordnung und – je nach Ausführung – ein Schutzgrad, der den Betrieb im Freien und in rauer Umgebung erlaubt.

Anders als die Haushalts-Schuko-Dose sind CEE-Verbinder darauf ausgelegt, dauerhaft höhere Ströme zu übertragen und mechanisch belastbar zu sein. Sie besitzen eine eindeutige Kodierung, damit ein Stecker nur in die passende Kupplung gesteckt werden kann. Das verhindert Verwechslungen zwischen unterschiedlichen Spannungen und Strömen.

Die Bauteile: Stecker, Kupplung, Anbau- und Wanddose

Zu einer CEE-Steckvorrichtung gehören mehrere aufeinander abgestimmte Teile. Der Stecker sitzt am beweglichen Kabel, die Kupplung ist das Gegenstück am anderen Kabelende. Fest installiert werden Anbaudosen (auf der Wand) und Wanddosen (bündig eingelassen). Alle Teile eines Systems teilen dieselbe Kodierung, sodass nur zusammengehörige Komponenten verbunden werden können.

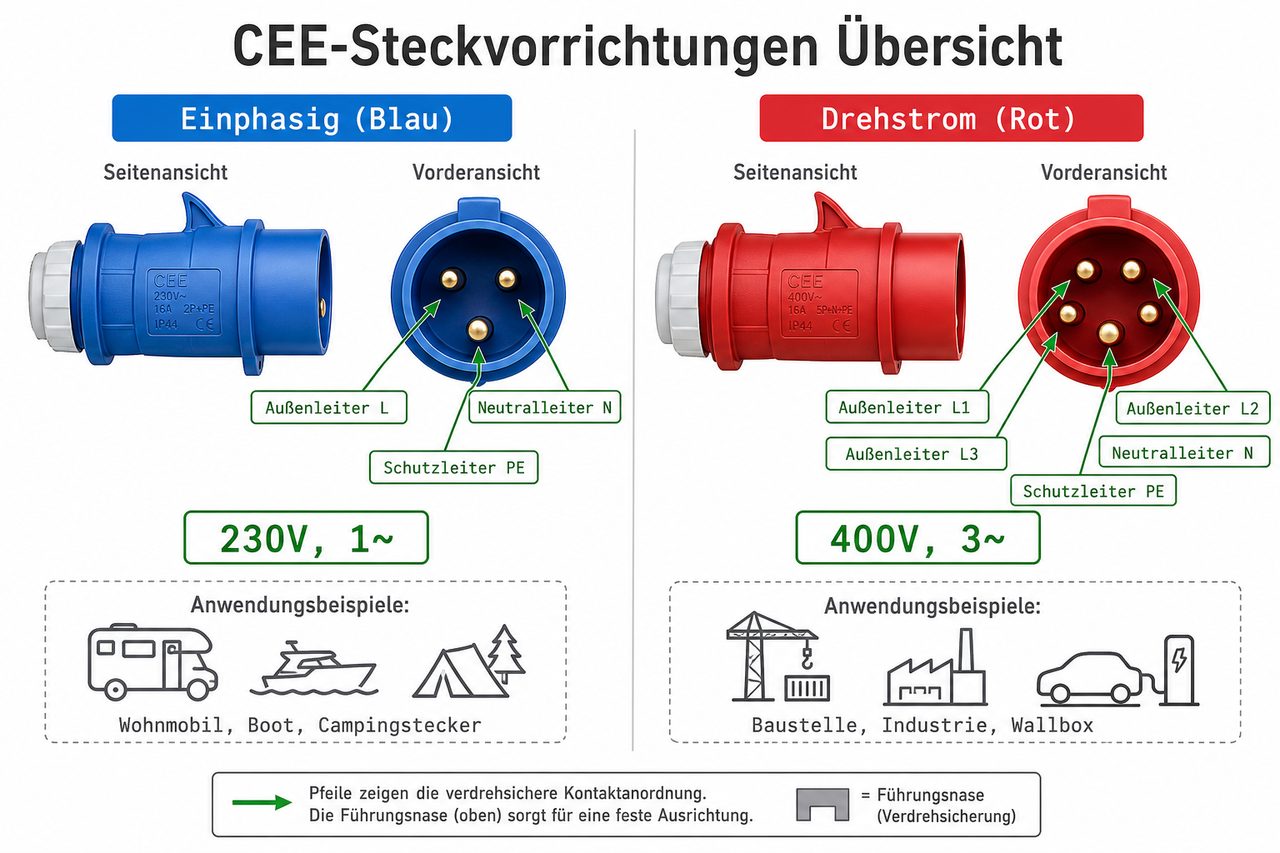

Farben richtig lesen: Blau und Rot

Die Farbe eines CEE-Verbinders ist keine Dekoration, sondern eine schnelle optische Kennung für die Spannungsebene. Zwei Farben begegnen dir im Alltag besonders häufig.

Blau – der einphasige CEE

Blaue CEE-Steckvorrichtungen stehen für einphasigen Wechselstrom im Bereich der üblichen Netzspannung. Du findest sie klassisch am Wohnmobil, am Boot oder als „Campingstecker“. Sie führen einen Außenleiter, den Neutralleiter und den Schutzleiter – also drei Kontakte. Für viele Freizeit- und Versorgungsaufgaben reicht diese Variante völlig aus.

Rot – der Drehstrom-CEE

Rote CEE-Steckvorrichtungen kennzeichnen Drehstrom, im Volksmund „Kraftstrom“. Hier stehen drei Außenleiter zur Verfügung, ergänzt um Neutralleiter und Schutzleiter. Damit lassen sich deutlich höhere Leistungen übertragen, wie sie etwa Maschinen, große Verbraucher und leistungsfähige Ladelösungen benötigen. Rote Verbinder gibt es in unterschiedlichen Baugrößen, die sich an der Kontaktzahl und am Bemessungsstrom orientieren.

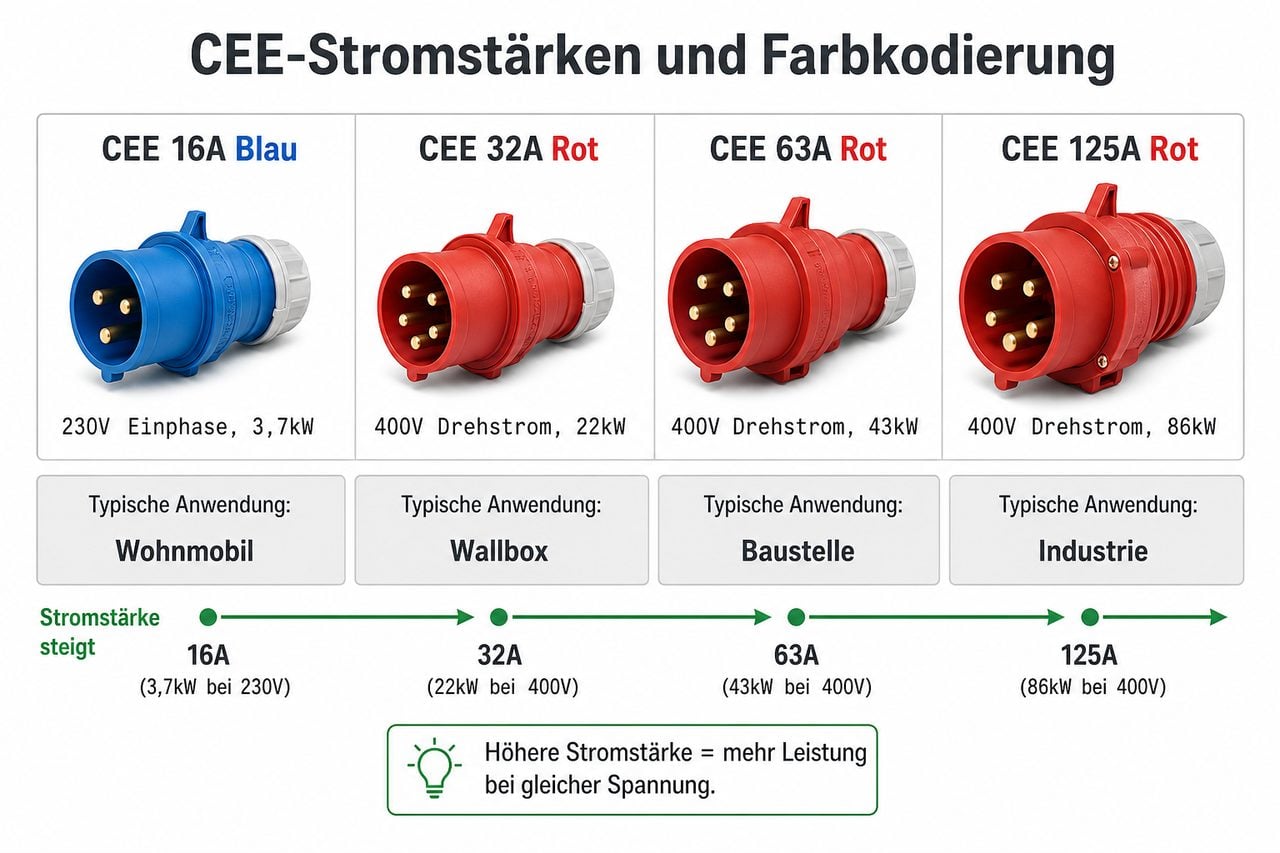

16 A und 32 A – der Unterschied in der Praxis

Neben der Farbe ist der Bemessungsstrom die zweite entscheidende Größe. Er gibt an, welchen Dauerstrom die Steckvorrichtung sicher führen darf. Die beiden gängigsten Werte im privaten und leichtgewerblichen Umfeld sind 16 A und 32 A.

Ein 16-A-CEE ist die verbreitete Standardgröße für viele mobile Anwendungen und mittlere Verbraucher. Ein 32-A-CEE liefert bei Drehstrom deutlich mehr übertragbare Leistung und ist damit die Wahl, wenn größere Lasten oder schnellere Ladevorgänge gefragt sind. Die Bauformen unterscheiden sich äußerlich: Höhere Ströme bedeuten kräftigere Kontakte und größere Gehäuse, was ebenfalls zur mechanischen Kodierung beiträgt.

Auswahlkriterien auf einen Blick

Wichtig ist, dass Steckvorrichtung, Zuleitung und Absicherung zusammenpassen. Eine 32-A-Dose darf nur an eine entsprechend ausgelegte und abgesicherte Leitung angeschlossen werden. Diese Abstimmung – inklusive Fehlerstromschutz – gehört in die Hände einer Elektrofachkraft.

Vom CEE zur Wallbox: der Übergang beim Laden von E-Autos

Beim Laden von Elektroautos spielt der rote CEE eine Doppelrolle. Für gelegentliches Laden lässt sich ein mobiles Ladegerät an einer CEE-Dose betreiben. Sobald das Fahrzeug aber regelmäßig und schnell geladen werden soll, ist eine fest installierte Wallbox die technisch saubere Lösung. Sie stellt eine dauerhafte, dafür ausgelegte Ladeschnittstelle bereit, kommuniziert mit dem Fahrzeug und lässt sich in die Hausinstallation einbinden.

Genau hier setzt die ABL-Markenwelt an. ABL steht für Ladeinfrastruktur, die von der reinen Steckvorrichtung zum durchdachten Ladepunkt weiterdenkt. Statt eine improvisierte CEE-Verbindung dauerhaft zu nutzen, erhältst du mit einer Wallbox eine feste, wettergeschützte und komfortable Ladelösung. Einen Überblick über das gesamte Sortiment findest du in unseren Markenwelten, konkret unter /markenwelten/abl/.

Die ABL eM4 Twin: Laden für zwei Fahrzeuge

Das Modell eM4 Twin ist als Doppellader konzipiert: Zwei Typ-2-Steckdosen ermöglichen es, zwei Fahrzeuge an einem Standort zu versorgen. Das ist ideal für Doppelhaushalte, kleine Firmenparkplätze oder Stellplätze, an denen mehr als ein Auto geladen wird. Die Baureihe ist mit unterschiedlichen Ausstattungsvarianten erhältlich, die sich im Funktionsumfang und im Preis unterscheiden.

Diese Varianten stehen zur Auswahl:

• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000181 – der Einstieg in die Twin-Baureihe mit zwei Typ-2-Steckdosen.
• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000002 – ausgewogene Twin-Variante für den Doppelplatz.
• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000180 – unsere Empfehlung für den komfortablen Zwei-Fahrzeug-Betrieb.
• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000020 – Twin-Ausführung mit erweitertem Funktionsumfang.
• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000019 – höher ausgestattete Twin-Variante.
• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000182 – die umfangreichste Twin-Ausführung der Reihe.

Alle Varianten teilen das gleiche Grundkonzept: zwei Typ-2-Steckdosen, mit denen zwei Fahrzeuge nacheinander oder gemeinsam angebunden werden. Welche Ausführung für dich passt, hängt vom gewünschten Funktionsumfang und Budget ab – von der schlanken Einstiegsvariante bis zum voll ausgestatteten Doppellader.

Wetterschutz für den Außenbereich

Wird eine Wallbox draußen montiert, lohnt sich ein passendes Wetterschutzdach. Es schützt Gehäuse, Stecker und Kabelanschluss vor direkter Witterung und verlängert so die Lebensdauer der Installation. Für die eMH-Baureihen bietet ABL abgestimmte Dächer an, die sich sauber an die jeweilige Gehäusegröße anpassen.

Wenn du deine Ladelösung planst, findest du weitere Ladepunkte, Zubehör und passende Komponenten in der Kategorie E-Mobility.

Passendes Set & Zubehör

• ABL GmbH E-Mobility Wallbox eM4 Twin 11/22kW 2x Typ2 Steckdose 100000180 – Doppellader für zwei Fahrzeuge als Herzstück der Installation.
• ABL GmbH E-Mobility Wetterschutzdach Wallbox eMH3 WPR36 – Witterungsschutz für größere eMH3-Gehäuse.
• ABL GmbH E-Mobility Wetterschutzdach Wallbox eMH1/eMH2 WPR12 – Witterungsschutz für die kompakten eMH1- und eMH2-Modelle.
