1Was ist ein Überspannungsableiter (SPD)?

2So funktioniert der Überspannungsschutz

Gestaffeltes Ableiterkonzept: Typ 1 am Gebäudeeintritt, Typ 2 in der Unterverteilung, Typ 3 vor dem Endgerät.

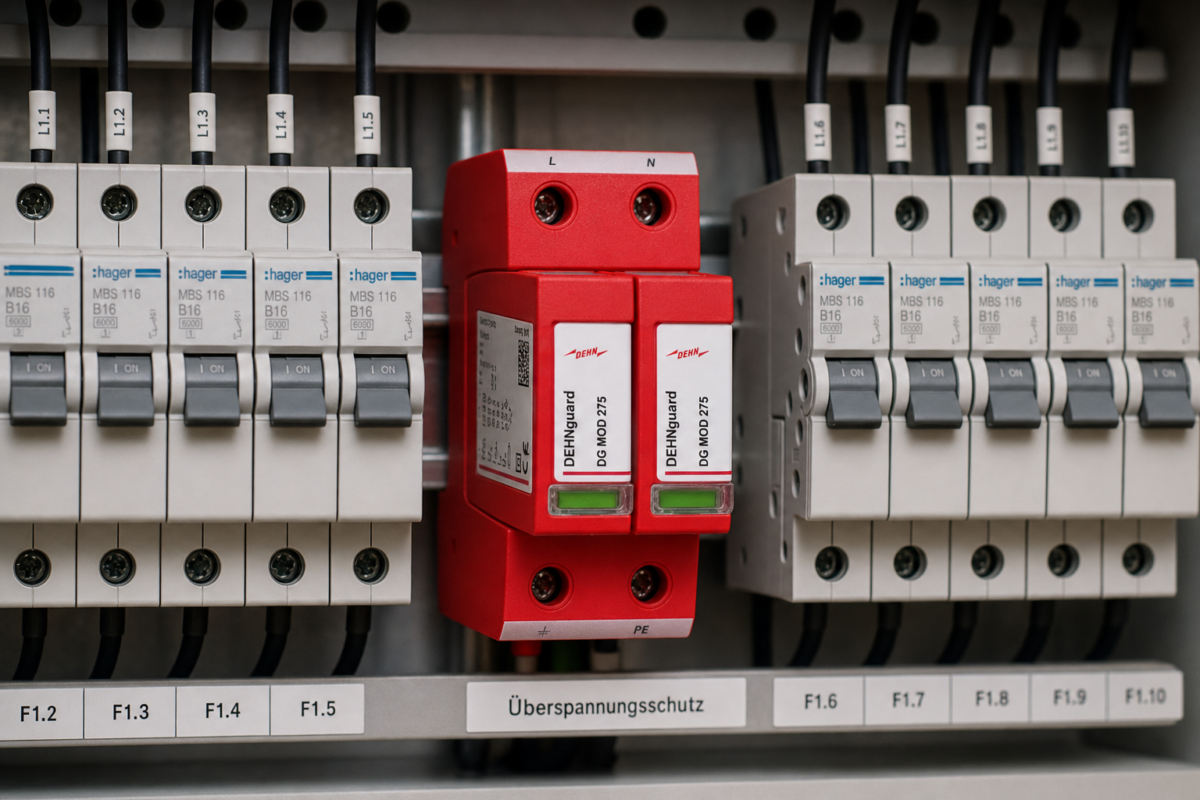

Die Bauform richtet sich nach dem Einbauort. Am Gebäudeeintritt kommen Funkenstrecken-Ableiter zum Einsatz: der DEHNbloc M DB M 1 150 als reiner Typ-1-Blitzstromableiter oder der DEHNventil M als Typ-1+2-Kombigerät, das den Blitzstrom ableitet und zugleich einen niedrigen Schutzpegel für die nachgeschaltete Installation stellt. In der Unterverteilung sitzt der Typ-2-Ableiter DEHNguard — als modular steckbare Variante DG M oder als einpoliger DG S. Nah am Verbraucher übernimmt der DEHNrail DR M 2P 255 bzw. DEHNflex DFL M 255 als Typ 3 den Feinschutz.

Für die Auswahl ist die Netzform entscheidend: Im TN-C-S-Netz nutzt du den DEHNventil M DV M TN 255, im TN-S-Netz den DV M TNS 255 mit separat geschützter N-PE-Strecke. Die Dauerspannung Uc muss zur Netznennspannung passen (255 V bzw. 275 V für 230/400-V-Netze). Zu beachten sind außerdem die herstellerseitig geforderte Vorsicherung und die kurzen Anschlussleitungen: Die Gesamtanschlusslänge zur Haupterdungsschiene sollte 0,5 m nicht überschreiten, damit der Schutzpegel Up niedrig bleibt.

3Wofür? Einsatzorte nach Schutztyp

Typische Anwendungen reichen vom Einfamilienhaus mit Photovoltaikanlage über Gewerbeobjekte bis zur industriellen Anlagentechnik. Überall dort, wo empfindliche Elektronik, IT-Technik oder Steuerungen an einem Netz mit Freileitungs- oder Erdkabeleinspeisung hängen, sichert ein gestaffeltes SPD-Konzept den Anlagenbetrieb. Bei Gebäuden mit äußerem Blitzschutz oder erhöhtem Risiko ist der Typ-1-Schutz am Gebäudeeintritt zwingend, in reinen Wohn- und Zweckbauten meist ein Typ-2-Schutz in der Verteilung mit Typ-3-Feinschutz vor sensiblen Verbrauchern.

4Kaufberatung: Welcher Typ, welche Netzform?

Welchen SPD-Typ brauche ich für meinen Einbauort?

Der Typ richtet sich nach dem Einbauort und dem Blitzschutzkonzept. Typ 1 (DEHNbloc, DEHNventil) sitzt am Gebäudeeintritt und ist bei vorhandenem äußerem Blitzschutz Pflicht. Typ 2 (DEHNguard) gehört in die Unterverteilung als Überspannungsschutz. Typ 3 (DEHNrail, DEHNflex) ergänzt unter 10 m vor dem Endgerät den Feinschutz für empfindliche Elektronik.

Welche Netzform liegt vor — TN-S, TN-C-S oder TT?

Die Netzform bestimmt die Ableiterschaltung. Im TN-C-S-Netz wählst du den DEHNventil M DV M TN 255, im TN-S-Netz den DV M TNS 255 mit vierpoliger Ausführung und geschützter N-PE-Strecke. Ein TN-Ableiter (3+0) in einem TN-S-Netz lässt die N-PE-Strecke ungeschützt — deshalb muss die Netzform vor der Bestellung feststehen.

Brauche ich einen Fernmeldekontakt zur Störmeldung?

In überwachten oder schwer zugänglichen Anlagen ist ein Fernmeldekontakt (FM) sinnvoll: Ableiter wie der DEHNguard DG S 275 FM melden einen Defekt oder das Ende der Lebensdauer an die Gebäudeleittechnik. So erfährst du vom Ausfall des Schutzmoduls, ohne den Verteiler regelmäßig manuell prüfen zu müssen.

5Typ 1 / 2 / 3 im Vergleich

Die drei SPD-Typen unterscheiden sich in der Energie, die sie ableiten, und im Einbauort. Typ 1 beherrscht den direkten Blitzteilstoßstrom am Gebäudeeintritt, Typ 2 die Überspannung in der Unterverteilung, Typ 3 den Restpegel am Endgerät. In den Dehn-Serien bildet der DEHNbloc den reinen Typ-1-Blitzstromableiter mit Funkenstrecke ab, der DEHNventil vereint Typ 1 und Typ 2 netzformrichtig in einem Gerät, der DEHNguard steht für den Typ-2-Überspannungsschutz (modular DG M oder einpolig DG S) und DEHNrail sowie DEHNflex decken als Typ 3 den geräteseitigen Feinschutz ab.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler bei der Auswahl

Der häufigste Praxisfehler ist der alleinige Einbau eines Typ-3-Ableiters am Endgerät ohne vorgelagerten Typ 1 oder Typ 2 in der Verteilung. Ein Typ-3-Gerät wie der DEHNflex DFL M 255 ist auf den Feinschutz ausgelegt und kann die volle Blitz- und Stoßenergie nicht bewältigen — ohne die vorgeschaltete Grobstufe bleibt er wirkungslos. Ebenso verbreitet ist die falsche Netzform: Ein TN-Ableiter in der 3+0-Schaltung in einem TN-S-Netz lässt die N-PE-Strecke ungeschützt.

Die Lösung ist ein durchgängig gestaffeltes Konzept: Typ 1 bzw. Typ 1+2 am Gebäudeeintritt (DEHNbloc oder DEHNventil), Typ 2 in der Unterverteilung (DEHNguard) und erst dann Typ 3 vor dem Verbraucher. Prüfe zusätzlich die Netzform und wähle den passenden DEHNventil (DV M TN für TN-C-S, DV M TNS für TN-S). Der Verbindungsleiter zur Haupterdungsschiene muss kurz — Gesamtanschlusslänge ≤ 0,5 m — und ausreichend dimensioniert sein, sonst steigt der Schutzpegel unzulässig an.

7Auswahl & Einbau in Kürze

Für die richtige Auswahl klärst du zuerst die Netzform (TN-S, TN-C-S oder TT) und wählst den passenden Ableitertyp nach Einbauort: Typ 1 bzw. Typ 1+2 am Gebäudeeintritt, Typ 2 in der Unterverteilung, Typ 3 unter 10 m vor dem Endgerät. Im TN-C-S-Netz kommt der DEHNventil DV M TN 255, im TN-S-Netz der DV M TNS 255 zum Einsatz. Beim Einbau gilt die 50-cm-Anschlussregel (Gesamtanschlusslänge ≤ 0,5 m), die herstellerseitig geforderte Vorsicherung ist einzuhalten und die Anbindung an den Potentialausgleich bzw. die Haupterdungsschiene muss kurz und ausreichend dimensioniert sein. Das Datenblatt findest du im Dehn-Datenblatt (PDF).
