400 V Festanschluss: warum hier die Elektrofachkraft ran muss

• Ein Durchlauferhitzer der 18- bis 27-kW-Klasse wird fest an 400 V Drehstrom angeschlossen – es gibt keinen Stecker und keinen legalen Selbstanschluss
• Die NAV (§13) legt fest, dass Arbeiten an der elektrischen Anlage hinter dem Hausanschluss nur durch eingetragene Installateurbetriebe ausgeführt werden dürfen
• Die fachliche Grundlage für Errichtung und Prüfung liefert die Normenreihe DIN VDE 0100
• Auch der Wasseranschluss gehört in Fachhand – der Durchlauferhitzer sitzt fest in der Trinkwasserinstallation
• Dein Part: Gerät auswählen, Rahmenbedingungen verstehen, gut vorbereitet ins Gespräch mit dem Fachbetrieb gehen

Warum ist das so streng geregelt? Weil ein Durchlauferhitzer in einer anderen Liga spielt als alles, was du sonst einsteckst: Ein 21-kW-Gerät zieht auf allen drei Außenleitern gleichzeitig Strom – so viel Leistung wie rund zehn Wasserkocher zusammen. Fehler bei Absicherung, Leitungsdimensionierung oder Klemmstellen bleiben hier nicht folgenlos: Überlastete Leitungen und schlechte Klemmstellen sind klassische Brandursachen.

Deshalb ziehen Gesetzgeber und Netzbetreiber eine klare Linie: Nach der Niederspannungsanschlussverordnung dürfen solche Arbeiten nur Installateurbetriebe ausführen, die im Installateurverzeichnis eines Netzbetreibers eingetragen sind. Das ist Verbraucherschutz – und die Voraussetzung dafür, dass Versicherung und Gewährleistung im Schadensfall greifen.

Die gute Nachricht: Auch wenn du nicht selbst schrauben darfst, lohnt es sich, die Zusammenhänge zu verstehen. Wer sie kennt, kauft das richtige Gerät, stellt dem Elektriker die richtigen Fragen und vermeidet den klassischen Fehlkauf: einen Durchlauferhitzer, den die vorhandene Zuleitung gar nicht hergibt.

25, 32, 35 oder 40 A: woher die Sicherungsgrößen kommen

• Die Stromaufnahme ergibt sich aus der Leistung: je mehr kW, desto mehr Ampere je Außenleiter
• Abgesichert wird mit der nächstpassenden Normgröße – daher die typischen Stufen 25, 32, 35 und 40 A
• Ein Durchlauferhitzer hängt an allen drei Außenleitern – deshalb sind die Leitungsschutzschalter 3-polig
• Verbindlich ist immer die Herstellerangabe im Datenblatt des Geräts
• Ob deine Anlage die Absicherung hergibt, bewertet die Elektrofachkraft vor Ort

Die Logik hinter den Zahlen ist einfacher, als sie aussieht: Elektrische Leistung ist das Produkt aus Spannung und Strom. Bei einem Drehstromgerät verteilt sich die Leistung auf drei Außenleiter – und je größer die kW-Klasse, desto höher der Strom je Außenleiter. Die Sicherung (genauer: der Leitungsschutzschalter) muss diesen Betriebsstrom dauerhaft tragen können, ohne auszulösen – und gleichzeitig die Leitung schützen, wenn wirklich etwas schiefgeht. Daraus ergibt sich für jede Geräteklasse eine typische Absicherung:

Wichtig zur Einordnung: Das sind gerundete Rechenwerte und marktypische Größen – verbindlich ist ausschließlich die Angabe im Datenblatt deines konkreten Geräts, und die Entscheidung trifft die Elektrofachkraft nach Prüfung deiner Anlage. Viele Geräte sind zudem umschaltbar (etwa 18/21/24 kW in einem Gehäuse): Welche Leistungsstufe eingestellt wird, hängt dann direkt davon ab, was Zuleitung und Absicherung hergeben – auch das legt der Fachbetrieb fest.

Und warum 3-polig? Weil der Durchlauferhitzer auf allen drei Außenleitern gleichzeitig Strom zieht, müssen im Fehlerfall auch alle drei gemeinsam abgeschaltet werden. Ein 3-poliger Leitungsschutzschalter trennt alle Pole in einem Schaltvorgang – genau deshalb findest du in unserem Sortiment für diesen Einsatzzweck ausschließlich 3-polige Leitungsschutzschalter wie den ABB SX203-B32 (43,76 €) oder den AEG EN63B32 (23,93 €).

18 kW mit 25 A: die Sondermodelle für den Altbau

• In vielen Altbauten sind Zuleitung und Zählerplatz für maximal 25 A je Außenleiter ausgelegt
• Dafür gibt es spezielle 18-kW-Geräte, die ab Werk auf 25-A-Absicherung ausgelegt sind
• Stiebel Eltron führt z. B. den DHB 18 ST Trend und den DHB-E 18 LCD jeweils als ausgewiesene 25-A-Variante
• So lässt sich oft ein alter hydraulischer Durchlauferhitzer ersetzen, ohne die Zuleitung neu zu verlegen
• Ob das bei dir funktioniert, klärt die Elektrofachkraft am Zählerschrank – nicht der Blick auf die Geräteverpackung

Der häufigste Stolperstein beim Durchlauferhitzer-Tausch im Bestand: Die Wunschklasse passt nicht zur vorhandenen Installation. Wo seit Jahrzehnten ein alter 18- oder 21-kW-Hydraulik-Durchlauferhitzer hängt, ist die Zuleitung oft knapp bemessen und die Absicherung auf 25 A begrenzt. Ein modernes Gerät, das 32 A verlangt, würde dann eine neue Zuleitung vom Zählerschrank bis ins Bad bedeuten – ein erheblicher Eingriff mit entsprechenden Kosten.

Genau für diese Situation haben Hersteller wie Stiebel Eltron 25-A-Sondermodelle im Programm: 18-kW-Geräte, die ab Werk so ausgelegt sind, dass sie an einer 25-A-Absicherung betrieben werden können. Modelle wie der DHB 18 ST Trend 25A oder der DHB-E 18 LCD 25A tragen den Zusatz direkt im Namen. Du findest solche Geräte in unserer Kategorie Durchlauferhitzer; achte auf den 25-A-Zusatz im Produktnamen.

Der Preis dafür ist physikalisch unvermeidbar: Weniger Anschlussleistung heißt weniger Warmwasser pro Minute. Für Handwaschbecken, Dusche und normale Badnutzung ist die 18-kW-Klasse in der Praxis meist völlig ausreichend – wer eine große Regendusche oder eine Badewanne zügig füllen will, ist mit 24 oder 27 kW besser bedient, braucht dafür aber die passende Installation. Diese Abwägung triffst du am besten gemeinsam mit deinem Elektriker.

B, C oder D: was die Buchstaben auf dem Automaten bedeuten

• Der Buchstabe beschreibt die Auslösecharakteristik: wie empfindlich der Automat auf kurzzeitig hohe Ströme reagiert
• B löst am frühesten aus (Standard im Wohnbereich), C toleriert höhere Einschaltströme, D noch höhere Anlaufströme
• Die kA-Angabe (z. B. 6 kA oder 25 kA) steht für das Ausschaltvermögen im Kurzschlussfall
• TE steht für Teilungseinheiten – die Baubreite im Verteiler (im Sortiment: 2, 3 oder 4,5 TE)
• Welche Charakteristik dein Durchlauferhitzer braucht, steht im Datenblatt – die Auswahl trifft die Elektrofachkraft

Wenn du dir die Leitungsschutzschalter im Sortiment ansiehst, fällt auf: Es gibt sie als B32, C32 und D32 – gleicher Nennstrom, unterschiedliche Buchstaben. Dahinter steckt die Auslösecharakteristik: Jeder Automat hat zwei Auslöser, einen thermischen für länger andauernde Überlast und einen magnetischen für den Kurzschlussfall. Der Buchstabe beschreibt, bei welchem Vielfachen des Nennstroms der magnetische Auslöser zuschlägt: Ein B-Automat reagiert am empfindlichsten, ein C-Automat lässt höhere kurzzeitige Stromspitzen durch, ein D-Automat noch höhere – gedacht für Verbraucher mit kräftigen Anlaufströmen.

Für dich heißt das: Die Charakteristik ist keine Geschmacksfrage. Sie muss zum Gerät, zur Leitung und zu den Kurzschlussverhältnissen der Anlage passen – ein zu träger Automat schützt schlechter, ein zu empfindlicher löst unnötig aus. Deshalb gibt das Datenblatt des Durchlauferhitzers die zulässige Absicherung vor, und die Elektrofachkraft entscheidet, welcher Automat konkret in deinen Verteiler kommt.

Zwei weitere Angaben aus den Produktbezeichnungen sind schnell erklärt: Die kA-Zahl – im Sortiment von 6 kA beim EP63 C32 (25,99 €) bis 25 kA beim EP253 C32 (108,84 €) – beschreibt, wie viel Kurzschlussstrom der Automat sicher abschalten kann. Hohe kA-Werte braucht man vor allem dort, wo hohe Kurzschlussströme auftreten können. Die TE-Angabe verrät die Baubreite im Verteiler: Kompakte 2-TE-Modelle wie der EPC63 B32 (36,41 €) sparen Platz, wenn es im Zählerschrank eng wird.

Leitungsquerschnitt: warum dein Elektriker rechnet statt schätzt

• Der nötige Querschnitt hängt nicht nur vom Strom ab, sondern von der gesamten Einbausituation
• Leitungslänge, Verlegeart, Häufung mit anderen Leitungen und Umgebungstemperatur gehen in die Rechnung ein
• Auch der zulässige Spannungsfall über die Leitungslänge spielt eine Rolle
• Pauschale Faustformeln aus dem Internet ersetzen diese Berechnung nicht
• Deshalb gibt es hier bewusst keine Querschnitt-Tabelle: Diese Rechnung gehört zur Anlagenplanung der Elektrofachkraft

„Welchen Querschnitt brauche ich für meinen Durchlauferhitzer?“ ist eine der häufigsten Fragen rund um das Thema – und die einzige ehrliche Antwort lautet: Das rechnet dein Elektriker für deine konkrete Situation aus. Denn die Strombelastbarkeit einer Leitung ist keine feste Eigenschaft des Kupferquerschnitts allein. Dieselbe Leitung darf mehr Strom führen, wenn sie frei an der Wand verläuft, und weniger, wenn sie wärmegedämmt, gebündelt mit anderen Leitungen oder in warmer Umgebung verlegt ist.

Dazu kommt die Länge: Je weiter der Weg vom Zählerschrank zum Gerät, desto größer der Spannungsfall entlang der Leitung – auch der muss in engen Grenzen bleiben. Und schließlich müssen Leitung, Absicherung und Gerät als System zusammenpassen: Der Automat schützt die Leitung, nicht umgekehrt. All das ist in der Normenreihe DIN VDE 0100 geregelt und gehört zum Handwerkszeug jedes Elektrofachbetriebs.

Was du selbst beitragen kannst: Miss grob die Distanz zwischen Zählerschrank und geplantem Montageort, fotografiere den geöffneten Zählerschrank (nur die Front, nichts anfassen!) und notiere, welches Gerät bisher installiert war. Mit diesen Informationen kann dir dein Elektriker oft schon am Telefon sagen, ob dein Wunschgerät realistisch ist oder ob die Zuleitung zum Thema wird.

Lastabwurfrelais: Vorfahrt fürs Warmwasser

• Ein Lastabwurfrelais schaltet nachrangige Großverbraucher ab, solange der Durchlauferhitzer läuft
• Typischer Einsatzfall: Die Anschlussleistung des Hauses reicht nicht für alle Großverbraucher gleichzeitig
• Der Durchlauferhitzer läuft immer nur wenige Minuten – danach gibt das Relais die andere Last automatisch wieder frei
• Klassische Kombination: Durchlauferhitzer plus Elektroheizung oder andere Großverbraucher
• Ob deine Anlage einen Lastabwurf braucht, ergibt sich aus der Leistungsbilanz – das prüft der Fachbetrieb

Stell dir die Anschlussleistung deines Hauses wie eine Straße mit begrenzter Kapazität vor: Solange nicht alle gleichzeitig fahren wollen, läuft der Verkehr. Kritisch wird es, wenn mehrere Großverbraucher zur selben Zeit volle Leistung ziehen – etwa der Durchlauferhitzer beim Duschen und gleichzeitig eine elektrische Heizung. Genau hier setzt das Lastabwurfrelais an: Es überwacht, ob der Durchlauferhitzer Strom zieht, und trennt für diese Zeit einen nachrangigen Verbraucher vom Netz. Das Warmwasser hat Vorfahrt – die abgeworfene Heizung merkt die paar Minuten Unterbrechung praktisch nicht.

Der Charme dieser Lösung: Sie macht Installationen möglich, die sonst an der Leistungsgrenze des Hausanschlusses scheitern würden. Statt den Hausanschluss teuer zu verstärken, sorgt eine simple Vorrangschaltung dafür, dass die Spitzenlasten sich nie addieren. Gerade in Bestandsgebäuden mit knapp bemessener Anschlussleistung ist das oft der Schlüssel, um überhaupt einen leistungsstarken Durchlauferhitzer betreiben zu können.

Ob du ein Lastabwurfrelais brauchst, welche Last abgeworfen wird und wie es verdrahtet wird, ergibt sich aus der Leistungsbilanz deiner Anlage – das ist klassische Planungsarbeit des Elektrofachbetriebs. Tiefer einsteigen kannst du in unserem separaten Lastabwurfrelais-Ratgeber mit Gerätetypen und Auswahlkriterien.

Anmeldung beim Netzbetreiber & der rechtliche Rahmen

• Leistungsstarke Durchlauferhitzer müssen beim Netzbetreiber angemeldet werden – das erledigt dein Installateurbetrieb
• Rechtsgrundlage: NAV §13 – Arbeiten hinter dem Hausanschluss nur durch eingetragene Installateurbetriebe
• Der Netzbetreiber prüft, ob Hausanschluss und Netz die zusätzliche Last vertragen
• Die fachgerechte Ausführung nach DIN VDE 0100 dokumentiert der Fachbetrieb
• Eigenleistung am 400-V-Anschluss ist keine Grauzone, sondern schlicht unzulässig – und gefährlich

Ein Punkt, der bei der Planung gern übersehen wird: Ein Durchlauferhitzer ist aus Sicht des Netzbetreibers keine Kleinigkeit, sondern ein Großverbraucher, der das örtliche Netz spürbar belastet. Deshalb gehört zur Installation auch die Anmeldung beim Netzbetreiber – ein Formalakt, den dein Installateurbetrieb im Zuge der Installation miterledigt.

Für dich heißt das in der Praxis: Plane die Installation von Anfang an mit einem eingetragenen Fachbetrieb, statt erst das Gerät zu kaufen und dann nach jemandem zu suchen, der es „nur noch anklemmt“. Seriöse Betriebe klemmen keine Geräte an fremde, ungeprüfte Installationen – sie wollen die Anlage vorher gesehen haben.

Die sinnvolle Arbeitsteilung: Du vergleichst Geräteklassen und stimmst deine Auswahl mit dem Fachbetrieb ab – er bestätigt, dass das Gerät zu deiner Anlage passt, und übernimmt Anmeldung, Installation und Inbetriebnahme. So bekommst du den günstigen Online-Preis fürs Material und die Sicherheit der fachgerechten Installation.

32-A-Leitungsschutzschalter im Vergleich

Für die Absicherung in der Verteilung führen wir ein breites Sortiment 3-poliger 32-A-Leitungsschutzschalter von ABB und AEG – in mehreren Auslösecharakteristiken, mit Ausschaltvermögen von 6 bis 25 kA und Baubreiten von 2 bis 4,5 Teilungseinheiten. Alle Angaben stammen direkt aus den Produktbezeichnungen; welcher Automat in deine Anlage gehört, entscheidet die Elektrofachkraft.

Ausgewählte Modelle im Überblick

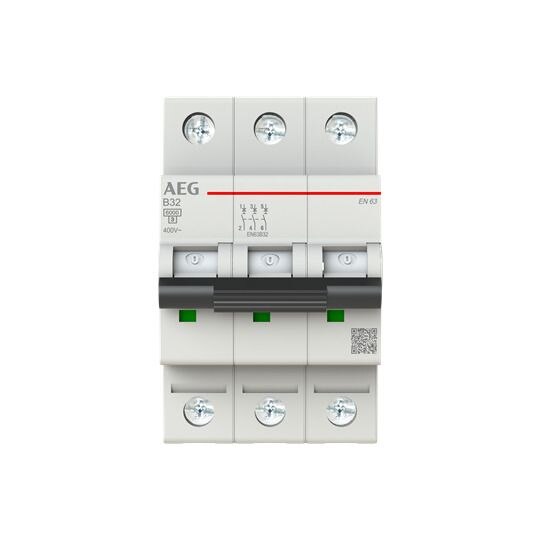

AEG Leitungsschutzschalter AC B 32A 3-polig EN63B32 400V 3TE 50-60Hz IP20

23,93 €

AEG/ABB Leitungsschutzschalter AC C 32A 3-polig 400V 6kA 3TE EP63 C32

25,99 €

AEG/ABB Leitungsschutzschalter AC B 32A 3-polig 415V 6kA 2TE EPC63 B32

36,41 €

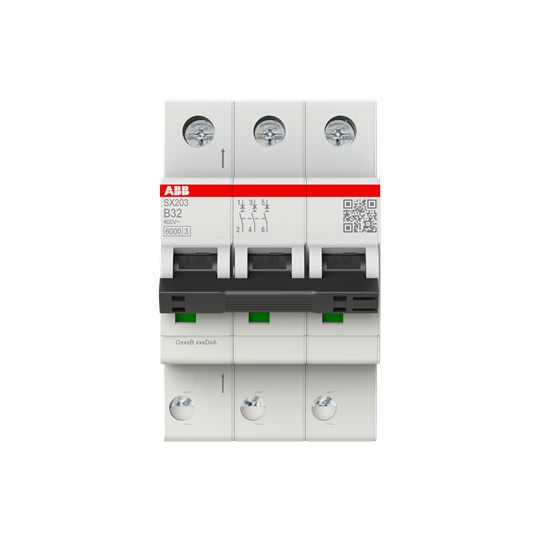

ABB Leitungsschutzschalter AC B 32A 3-polig SX203-B32 400V 3TE 50-60Hz IP20

43,76 €

AEG/ABB Leitungsschutzschalter AC C 32A 3-polig 415V 6kA 2TE EPC63 C32

54,26 €
