Eaton M22 Befehls- und Meldegeräte: Taster, Leuchtmelder & Gehäuse auswählen

Das M22-System von Eaton ist ein Baukasten: Betätiger oder Melder vorn, Befestigungsadapter in der Mitte, Kontakt- oder LED-Element hinten. Alle Komponenten passen in eine genormte 22,5-mm-Bohrung und lassen sich zu Not-Halt-Kombinationen, Leuchtdrucktastern und Signalsäulen zusammenstecken. In diesem Ratgeber zeigen wir dir, wie du Taster, Leuchtmelder und die passenden Linsen richtig auswählst, worauf du bei Farbcodierung und Beschriftung achtest und welche M22-Teile bei uns sofort verfügbar sind.

Der M22-Baukasten: So ist das System aufgebaut

Der große Vorteil der M22-Serie liegt in der klaren Trennung der Funktionen. Ein Befehls- oder Meldegerät besteht immer aus drei logischen Ebenen. Vorn sitzt der Betätiger oder die Anzeige, also der Teil, den du siehst und drückst. In der Mitte hält ein Adapter das Element in der Fronttafel. Hinten werden Schaltkontakte und – bei beleuchteten Varianten – LED-Elemente aufgerastet.

Weil alle Teile auf die 22,5-mm-Bohrung genormt sind, kannst du Komponenten frei kombinieren und später erweitern. Ein reiner Taster lässt sich so nachträglich zu einer Leuchtdrucktaste aufwerten, indem ein LED-Element ergänzt wird. Diese Modularität ist der Grund, warum das M22-System in Schaltschrankbau, Maschinenfront und Bedientableau so verbreitet ist.

Betätiger, Adapter und Kontakt richtig kombinieren

Für eine funktionierende Bedienstelle brauchst du drei Dinge: das Frontelement, die Halterung und mindestens ein Schaltelement. Bei Meldeleuchten entfällt der Schaltkontakt, dafür kommt ein LED-Modul hinzu. Achte beim Aufbau immer darauf, dass Betätiger und Linse farblich zur vorgesehenen Funktion passen – dazu gleich mehr im Abschnitt zur Farbcodierung.

Eaton Leuchtdrucktasten für Start, Quittierung und Steuerung

Leuchtdrucktasten vereinen zwei Funktionen in einem Element: Sie schalten und melden gleichzeitig. Das ist praktisch, wenn ein Bediener nicht nur einen Befehl geben, sondern auch eine Rückmeldung sehen soll, etwa dass ein Antrieb tatsächlich angelaufen ist.

Eaton (Moeller) Leuchtdrucktaste hoch, grün, blanko M22-DLH-G

Die Eaton (Moeller) Leuchtdrucktaste hoch, grün, blanko M22-DLH-G ist die grüne, hohe Variante mit blanko Betätigungsfläche. Grün steht nach der gängigen Farblogik für "Start" oder den sicheren, betriebsbereiten Zustand. Die hohe Bauform ist gut mit Handschuhen zu bedienen und optisch klar vom Umfeld abgesetzt. Weil sie blanko ausgeführt ist, kannst du sie individuell beschriften. Sie kostet ca. 10,90 € und ist sofort lieferbar – für den schnellen Aufbau einer Bedienstelle also die naheliegende Wahl.

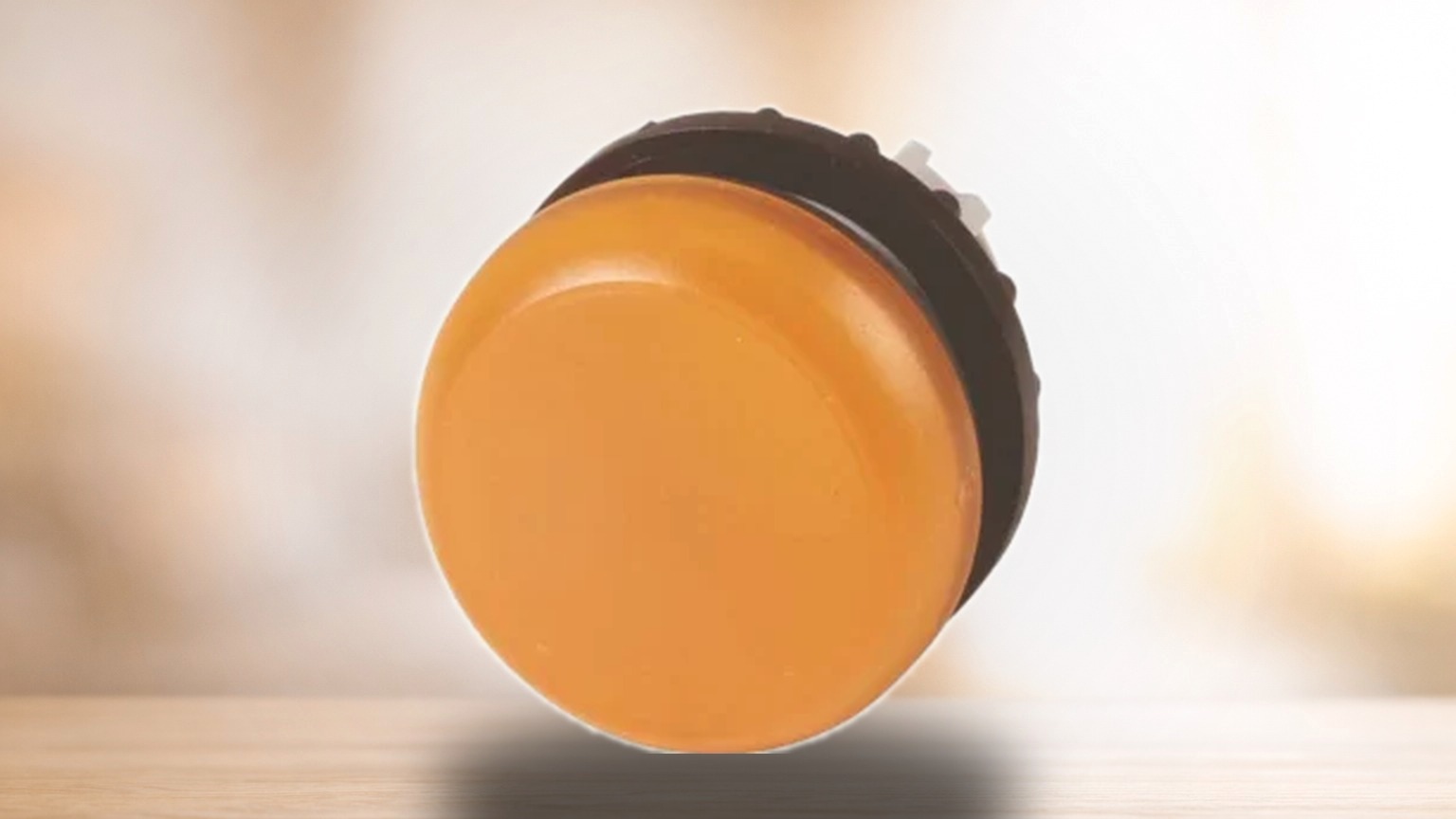

Eaton (Moeller) Leuchtdrucktaste hoch, gelb, blanko M22S-DLH-Y

Die Eaton (Moeller) Leuchtdrucktaste hoch, gelb, blanko M22S-DLH-Y ist das gelbe Gegenstück in ebenfalls hoher, blanko Ausführung. Gelb signalisiert typischerweise einen Sonder- oder Warnzustand und eignet sich für Funktionen, die außerhalb des normalen Betriebs liegen – etwa Reset, Sonderbetrieb oder eine Achtung-Meldung. Sie liegt preislich bei ca. 10,90 €, ist derzeit allerdings nicht ab Lager verfügbar. Wenn du sie im Schaltbild vorsiehst, plane die Beschaffung entsprechend ein.

Farbcodierung nach EN 60204-1 – warum die Farbe kein Zufall ist

Die Farbe eines Betätigers oder Melders ist bei Maschinen nicht Geschmackssache, sondern folgt einer funktionsbezogenen Logik. EN 60204-1 gibt für Anzeigeleuchten und Betätiger entsprechende Farbzuordnungen vor bzw. empfiehlt diese: Rot kennzeichnet gefährliche Zustände; für Not-Halt-Befehlsgeräte ist ein roter Betätiger auf gelbem Hintergrund vorgesehen. Gelb warnt vor abnormalen Zuständen, Grün zeigt einen normalen oder sicheren Zustand an; Weiß steht meist für neutrale Funktionen, Blau für eine verpflichtende Handlung oder Sonderbedeutung. Die konkrete Farbwahl ist dabei immer mit der jeweiligen Funktion der Bedienstelle abzugleichen.

Daraus ergibt sich für die Praxis: In vielen Maschinenkonzepten wird ein grüner Taster wie die Eaton (Moeller) Leuchtdrucktaste hoch, grün, blanko M22-DLH-G für Start/Freigabe bzw. den normalen Betriebszustand verwendet, während ein gelber wie die Eaton (Moeller) Leuchtdrucktaste hoch, gelb, blanko M22S-DLH-Y häufig Warn- oder Sonderfunktionen bei abnormalen Zuständen signalisiert. Maßgeblich sind jedoch immer die konkrete Funktion sowie das Kennzeichnungs- und Bedienkonzept der Anlage, damit sich auch fremde Bediener sofort zurechtfinden.

Not-Halt und Zwangsöffnung – das Sicherheitsprinzip

Für Not-Halt-Funktionen gilt eine besondere Regel: Die zugehörigen Öffnerkontakte müssen zwangsöffnend ausgeführt sein. Das bedeutet, dass der Kontakt beim Betätigen mechanisch zwangsläufig geöffnet wird – auch dann, wenn ein Kontakt verschweißt sein sollte. Für ein Not-Halt-Befehlsgerät ist ein roter Betätiger auf gelbem Hintergrund vorgesehen. Auch wenn wir hier keine Not-Halt-Betätiger im Sortiment führen, solltest du dieses Prinzip beim Aufbau deiner Bedienstelle immer mitdenken.

Eaton Leuchtmelder und Linsen für klare Signale

Reine Meldeleuchten zeigen einen Zustand an, ohne selbst zu schalten. Herzstück ist dabei die farbige Linse, die das Licht des dahinterliegenden LED-Elements einfärbt und streut.

Eaton (Moeller) Linse für Leuchtmelder grün, hoch M22-XLH-G

Die Eaton (Moeller) Linse für Leuchtmelder grün, hoch M22-XLH-G ist die grüne, hohe Linse für den M22-Leuchtmelder. Sie kostet ca. 3,24 € und ist damit ein günstiges Ersatz- und Ergänzungsteil. Grün eignet sich als Betriebs- oder Bereitschaftsanzeige. Die Linse ist aktuell nicht ab Lager, lässt sich aber gut mit anderen M22-Komponenten zu einer vollständigen Anzeigeeinheit kombinieren, sobald sie wieder verfügbar ist. Achte darauf, dass die Farbe der Linse zur gemeldeten Funktion passt – auch hier gilt die Logik der EN 60204-1.

Einlegeschilder beschriften – so bleibt die Bedienstelle eindeutig

Blanko-Betätiger wie die grüne oder gelbe Leuchtdrucktaste bieten dir maximale Freiheit bei der Beschriftung. Damit die Zuordnung eindeutig bleibt, solltest du jede Taste klar kennzeichnen. Bewährt haben sich kurze, unmissverständliche Begriffe wie "Start", "Halt", "Auf" oder "Ab" statt kryptischer Abkürzungen. Halte dich über die gesamte Anlage an eine einheitliche Schreibweise und Schriftgröße – das erhöht die Lesbarkeit und verhindert Fehlbedienungen.

Wenn du eine grüne Leuchtdrucktaste mit "Start" und eine gelbe mit einer Sonderfunktion beschriftest, entsteht eine selbsterklärende Bedienoberfläche, die Farbe und Text konsistent zusammenführt. Weitere passende Komponenten rund um Betätiger und Signalgeber findest du in den Produktübersichten zu Eaton M22 Befehls- und Meldegeräten.

IP-Schutzart und Einbau in der Fronttafel

Beim Einbau in eine Fronttafel entscheidet die Umgebung über die nötige Schutzart. In sauberen Schaltschränken reicht ein Standardaufbau, in staubiger oder feuchter Umgebung solltest du auf die entsprechende IP-Schutzart und saubere Dichtungen achten. Die genormte 22,5-mm-Bohrung sorgt dafür, dass alle M22-Elemente mechanisch passen – die Abdichtung erfolgt über die vorgesehenen Dichtelemente am Adapter. Plane die Bohrungen mit ausreichendem Abstand, damit sich benachbarte Betätiger nicht berühren und die Beschriftung lesbar bleibt.

Weitere Eaton-Komponenten im Umfeld der Schaltanlage

Rund um die M22-Bedienstelle sitzt in der Regel weitere Eaton-Technik im Verteiler. Zur Absicherung findest du bei uns den B-Ware Eaton (Installation) SLS-Schalter 3-polig selektiv LSHU-E50/3-KL für ca. 76,56 €. Es handelt sich dabei um geprüfte, gebrauchte B-Ware; das gesetzliche Gewährleistungsrecht ist auf 12 Monate verkürzt, und innerhalb der ersten sechs Monate gilt die Beweislastumkehr zugunsten des Käufers. Er ist sofort lieferbar und der meistverkaufte Artikel in dieser Auswahl.

Für den klassischen Leitungsschutz führen wir außerdem den Eaton (Installation) Leitungsschutzschalter B 4A, 3-polig Steckklemme PLI-B4/3 für ca. 74,54 €, der derzeit nicht auf Lager ist. Im Bereich Gebäudetechnik ergänzen der Eaton (Installation) Tür- / Fenstersensor grau CDWA-01/3c und der Eaton (Installation) Tür- / Fenstersensor braun CDWA-01/3d zu je ca. 98,26 € das Sortiment, ebenso der Eaton (Installation) Heizungsstecker 12A, R/L/C, EMS, PWM CHAP-01/F5-12E für ca. 129,61 €. Diese drei sind aktuell nicht ab Lager. Das gesamte Herstellersortiment überblickst du in der Kategorie Eaton.

Passendes Set & Zubehör

• Eaton (Moeller) Leuchtdrucktaste hoch, grün, blanko M22-DLH-G – der beleuchtete Start-/Quittiertaster, sofort lieferbar
• Eaton (Moeller) Leuchtdrucktaste hoch, gelb, blanko M22S-DLH-Y – gelbe Variante für Sonder- und Warnfunktionen
• Eaton (Moeller) Linse für Leuchtmelder grün, hoch M22-XLH-G – grüne Linse für reine Meldeleuchten
• B-Ware Eaton (Installation) SLS-Schalter 3-polig selektiv LSHU-E50/3-KL – selektiver Hauptschutz im Verteiler
• Eaton (Installation) Leitungsschutzschalter B 4A, 3-polig Steckklemme PLI-B4/3 – Leitungsschutz mit Steckklemme

Passende Befehls- und Meldegeräte rund um deine Anlage findest du zudem gebündelt in unserem Sortiment.
