Die wichtigsten Geräteklassen im Vergleich

Alle hier gelisteten Janitza-Geräte messen in der Unterverteilung – aber sie lösen unterschiedliche Aufgaben: vom günstigen Multifunktions-Energieanalysator über spezialisierte Netz- und Spannungsqualitätsanalysatoren bis zum modularen Baukasten. Die Tabelle zeigt die zentralen Vertreter mit den Angaben aus der jeweiligen Produktbezeichnung.

Die Spanne von rund 275 bis über 1.760 € zeigt: „Netzanalysator" ist kein einzelnes Produkt, sondern eine Bandbreite. Welches Gerät passt, hängt weniger vom Budget ab als von der Frage, was du messen willst.

Zähler oder Netzanalysator? Der Entscheidungsbaum

• Geht es nur um den Verbrauch (kWh), womöglich für eine Abrechnung: einfacher Energiezähler – oft Modbus-fähig und, wo abgerechnet wird, MID-konform. Eigene Geräteklasse, kein Analysator.
• Willst du Strom, Spannung, Leistung und Energie an einer Stelle multifunktional erfassen: Energieanalysator wie der UMG 96RM.
• Kommt Netzwerk-Anbindung plus Differenzstromüberwachung hinzu: UMG 96RM-E.
• Steht die Spannungsqualität im Vordergrund (Oberschwingungen, Einbrüche): UMG 96-PQ-L-Reihe.
• Brauchst du viele Messstellen oder willst modular wachsen: UMG 801.

Der wichtigste Gabelpunkt liegt ganz am Anfang: zählen oder analysieren? Ein reiner Zähler beantwortet „Wie viel Energie ist geflossen?" – zuverlässig, günstig und, wenn MID-konform, auch für die Weiterberechnung an Mieter oder Ladepunkte geeignet. Was er nicht beantwortet: „In welcher Qualität ist der Strom angekommen?" Genau das ist die Domäne der Janitza-UMG-Geräte. Die folgende Matrix ordnet jeden typischen Bedarf einer Geräteklasse und einem konkreten Beispiel zu.

Ein häufiger Denkfehler: „Ich nehme gleich den größten Analysator, dann bin ich sicher." Teurer heißt nicht automatisch passender – ein Spannungsqualitätsanalysator misst anderes als ein modularer Multi-Messstellen-Analysator. Und bei abrechnungsrelevanter Messung kommt die MID-Frage ins Spiel: Wo Energie an Dritte weiterberechnet wird, braucht der Zähler die passende Konformität. Ob ein Gerät diese erfüllt, steht im Datenblatt – kläre das mit deiner Elektrofachkraft.

Direktmessung oder Stromwandler?

• Bei der Direktmessung fließt der Laststrom durch das Gerät – nur bis zu einem geräteabhängigen Grenzwert und für kleine Ströme.
• Darüber arbeitet man mit Stromwandlern: Sie bilden den großen Primärstrom auf einen kleinen, genormten Sekundärstrom ab (klassisch …/5 A oder …/1 A).
• Es gibt zudem Low-Power-Eingänge für spezielle Low-Power-Wandler – erkennbar an den 96-PQ-L-„Low Power"-Varianten und am Modul 800-CT8-LP für den UMG 801.
• Welche Messart und welches Wandlerverhältnis passen, legt die Elektrofachkraft anhand des Datenblatts fest.

Der Strom, den du messen willst, muss physisch zum Gerät passen. Ein Analysator in der Hausverteilung sieht andere Ströme als eine Gewerbe-Einspeisung mit hunderten Ampere. Für große Ströme führt niemand die volle Last durch ein Hutschienen-Messgerät – dafür sind Stromwandler da: Sie sitzen um den Leiter herum und liefern ein maßstäbliches, kleines Abbild. Bei den Janitza-Geräten sind die Strommesseingänge auf Wandlerbetrieb ausgelegt; die „Low Power"-Ausführungen der 96-PQ-L-Reihe und das Strommessmodul 800-CT8-LP arbeiten mit Low-Power-Wandlern. Eine feste Ampere-Grenze für die Direktmessung nennen wir bewusst nicht: Sie unterscheidet sich je nach Gerät und steht im Datenblatt.

Die UMG-Familien: 96RM, 96-PQ-L, 604 und 801

Vier Namensfamilien, vier Philosophien. Der UMG 96RM (274,56 €) ist der preisgünstige Allrounder im 96er-Fronttafel-Format – der klassische Einstieg, wenn aus „nur zählen" ein echtes Erfassen werden soll. Der UMG 96RM-E (719,28 €) bringt laut Bezeichnung zusätzlich Ethernet und RCM (Differenzstromüberwachung) mit – die naheliegende Wahl, wenn das Gerät Daten ins Monitoring liefern und Fehlerströme im Blick behalten soll.

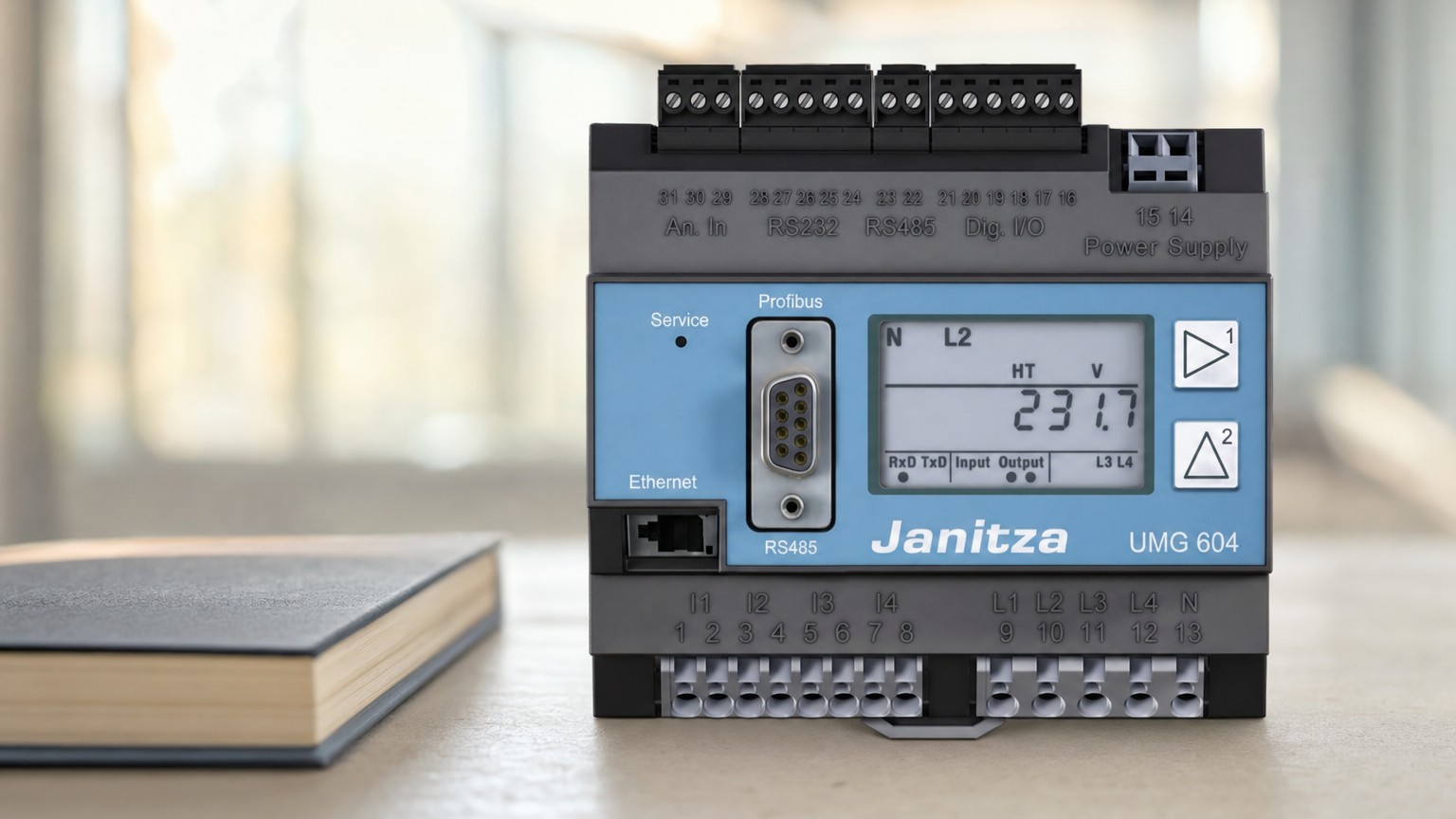

Der UMG 604 E-PRO (861,26 €) ist als funktional erweiterter Netzanalysator die leistungsstarke Option für eine anspruchsvolle zentrale Messstelle. Die UMG 96-PQ-L-Reihe (ab 502,10 €) ist der Spezialist für Spannungsqualität, und der UMG 801 (1.760,62 €) ist der modulare, über Steckmodule erweiterbare Analysator für viele Messpunkte. Faustregel: 96RM für den Einstieg, 96RM-E für Anbindung plus RCM, 604 E-PRO für maximale Analyse an einer Stelle, 96-PQ-L für den Fokus Spannungsqualität, 801 für den modularen Ausbau.

Spannungsqualität: die UMG 96-PQ-L-Reihe im Detail

• Zwei Spannungsbereiche: 90–277 V und 24–90 V (Letzteres für die niedrigere Versorgungs-/Messspannung).
• „IT" kennzeichnet die Ausführung für IT-Netze – eine Netzform, bei der kein Betriebsmittel direkt geerdet ist.
• „Kl S" steht für eine bestimmte Messklasse der Spannungsqualität.
• „Low Power" bezeichnet die Ausführung für Low-Power-Stromwandler.

Die 96-PQ-L ist die Reihe, wenn es dir um die Sauberkeit deines Netzes geht. Weil Anlagen sich in Netzform, Versorgungsspannung und Wandlertechnik unterscheiden, gibt es das Gerät in mehreren Ausführungen. Die Übersicht listet alle lieferbaren Varianten mit den Angaben aus der Produktbezeichnung.

So liest du die Tabelle: Der Spannungsbereich muss zur Versorgung deines Geräts passen (90–277 V ist der Regelfall). Die „IT"-Varianten wählst du nur bei tatsächlichem IT-Netz – in normalen TN-Netzen im Wohn- und Zweckbau nicht. „Kl S" ist relevant, wenn eine bestimmte Messklasse gefordert ist. Welche Netzform bei dir vorliegt, beurteilt die Elektrofachkraft.

RCM, Oberschwingungen & Monitoring

• RCM (Residual Current Monitoring, Differenzstromüberwachung) beobachtet Fehler-/Ableitströme dauerhaft im laufenden Betrieb.
• Oberschwingungen sind Verzerrungen der Sinuskurve, meist durch elektronische Verbraucher (Netzteile, Umrichter, LED-Technik).
• Modbus ist der Standardweg, um Janitza-Geräte ins Energiemonitoring einzubinden; der 96RM-E bringt laut Bezeichnung zusätzlich Ethernet mit.

RCM ist einer der Gründe, statt eines reinen Zählers zum UMG 96RM-E zu greifen. Ein Fehlerstrom-Schutzschalter (RCD) trennt bei einem Fehlerstrom ab – RCM dagegen überwacht den Differenzstrom kontinuierlich und meldet einen Anstieg, ohne abzuschalten. So erkennst du schleichende Isolationsprobleme früh, statt vom plötzlichen Auslösen überrascht zu werden. Oberschwingungen wiederum sind die „unsichtbare" Netzbelastung moderner Installationen: Je mehr Elektronik hängt, desto stärker weicht der Strom von der Sinusform ab. Genau darauf ist die 96-PQ-L-Reihe ausgelegt – ein einfacher Zähler sieht nur die Summe, nicht die Form.

Der Mehrwert entsteht über die Zeit: Wer kontinuierlich misst und die Daten per Modbus oder – beim 96RM-E – über Ethernet ins Monitoring holt, erkennt Muster. Ein Spannungseinbruch immer beim Anlauf einer bestimmten Maschine, ein steigender Oberschwingungspegel, ein langsam wachsender Differenzstrom. Welche Protokolle und Register ein Gerät genau unterstützt, steht im Datenblatt – prüfe das vor dem Kauf, wenn die Anbindung feststeht.

Der UMG 801: modularer Baukasten

• Das UMG 801 Basisgerät (1.760,62 €) ist der Kern eines erweiterbaren Systems – 8 TE breit, über Module wachsend.
• Das Strommessmodul 800-CT8-LP (299,51 €) ergänzt Low-Power-Strommesseingänge.
• Das Digitaleingangsmodul 800-DI14 (277,19 €) bringt zusätzliche Digitaleingänge.
• Das Modulverbindungsset 800-CON (144,47 €) verbindet die Module über RJ45.
• Das Remote Display RD 96 (239,61 €) ist eine abgesetzte Anzeige für den UMG 801.

Während die 96er-Geräte je eine Messstelle in festem Format abdecken, ist der UMG 801 ein Systemgedanke: ein Basisgerät, an das du über Steckmodule genau die Funktionen andockst, die deine Anlage braucht. Das lohnt sich, wenn du absehbar viele Messpunkte hast oder dein Messkonzept wachsen soll – du investierst in eine Plattform statt in viele Einzelgeräte, kannst klein starten und später ergänzen. Wenn das Basisgerät nicht dort sitzt, wo du ablesen willst, setzt du mit dem abgesetzten RD 96 die Anzeige an die Schrankfront. Welche Module in welcher Zahl sinnvoll sind, legst du gemeinsam mit deiner Elektrofachkraft und – bei größeren Anlagen – dem Planer fest.

Alle Produkte im Überblick

Die komplette Variantenauswahl der Spannungsqualitätsreihe findest du mit Preisen in der 96-PQ-L-Tabelle weiter oben. Hier die zentralen Geräte und Systembausteine auf einen Blick:

Janitza UMG 96RM 90-277V UL Energieanalysator Multifunkt. 5222061

274,56 €

Janitza UMG 96RM-E 90-277V UL Netzanalysator mit Ethernet und RCM 5222062

719,28 €

Janitza UMG 604 E-PRO 230V (UL) Funktional erw Netzanalysator 5216202

861,26 €

Janitza UMG 96-PQ-L 90-277V Spannungsqualitätsanalysator 5236001

502,10 €

Janitza UMG 96-PQ-L IT 90-277V Spannungsqualitätsanalysator 5236005

575,44 €

Janitza UMG 801 Basisgerät 8TE Modular erweiterbarer Netzanalysator 5231003

1.760,62 €

Janitza Modul 800-CT8-LP Strommessmodul für UMG 801-8 Low-Power- Eingänge 5231234

299,51 €

Janitza 800-DI14 Modul Digitaleingang Modul für UMG 801 5231214

277,19 €

Janitza Modul 800-CON RJ 45 Modulverbindungsset für UMG 801 5231242

144,47 €

Janitza RD 96 Remote Display abgesetzt für UMG801 5231212

239,61 €
