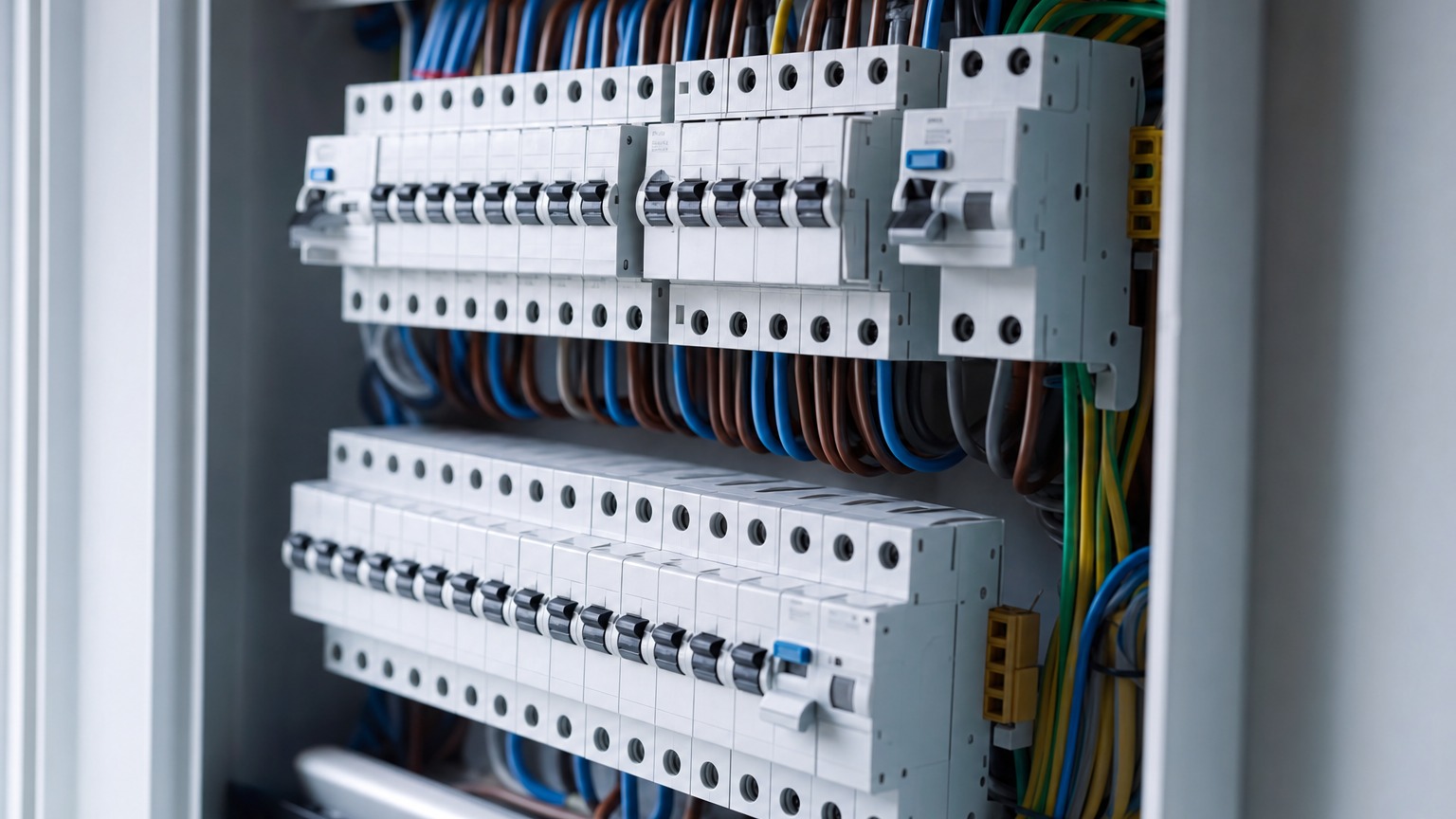

FI-Schutzschalter Typ A, F oder B: Welcher RCD passt zu welchem Verbraucher?

Ob Wallbox, Wechselrichter oder Frequenzumrichter: Moderne Verbraucher entscheiden längst mit, welcher Fehlerstromschutzschalter überhaupt zulässig ist. Wer den falschen RCD-Typ wählt, riskiert eine Anlage, die entweder nicht auslöst oder ständig grundlos abschaltet. Dieser Ratgeber ordnet die Typen A, F und B klar zu und zeigt dir, welcher Doepke-Schalter zu welchem Anwendungsfall passt.

Warum der RCD-Typ vom Verbraucher abhängt

Ein Fehlerstromschutzschalter (RCD/FI) trennt den Stromkreis, sobald ein Fehlerstrom gegen Erde fließt – klassisch bei 30 mA (0,03 A) für den Personenschutz. Entscheidend ist aber, welche Form dieser Fehlerstrom hat. Genau hier trennen sich die Typen:

• Typ A erfasst pulsierende Gleichfehlerströme und sinusförmige Wechselfehlerströme. Das ist der Standard für normale Haushaltsstromkreise.
• Typ F ergänzt den Typ A um die Erfassung von Mischfrequenzen – ideal für einphasige Verbraucher mit Frequenzumrichter.
• Typ B ist allstromsensitiv und erkennt zusätzlich glatte Gleichfehlerströme, wie sie an dreiphasigen Frequenzumrichtern, vielen Wallboxen und PV-Wechselrichtern entstehen können.

Die Faustregel: Erzeugt ein Gerät nur Wechsel- oder pulsierende Fehlerströme, reicht Typ A. Sobald glatte Gleichfehlerströme möglich sind, brauchst du Typ B. Typ F liegt dazwischen und ist auf einphasige Antriebe mit Frequenzumrichter zugeschnitten.

DOEPKE Typ A – der Standard für den Verteiler

Für normale Endstromkreise, Steckdosen und viele Haushaltsgeräte ist der Typ A das Arbeitspferd. Der

DOEPKE FI-Schutz mit Zusatz 4-polig 400V 40A DFS6 040-4/0,03-A NU 0,03A Reiheneinbaugerät A 6TE ist puls- und wechselstromsensitiv und deckt damit den klassischen Personenschutz ab. Die integrierte Netzüberwachung (NU) sorgt dafür, dass der Schalter auch bei eingangsseitigen Netzstörungen wie einer Neutralleiterunterbrechung auslöst und deine Verbraucher so vor Überspannungsschäden schützt. Für die meisten Wohnungsverteilungen ohne Ladeinfrastruktur oder Wechselrichter ist das die wirtschaftlich sinnvolle Basis.

DOEPKE Typ F – für Audio und einphasige Frequenzumrichter

Typ F ist immer dann interessant, wenn Mischfrequenzen ins Spiel kommen – etwa bei einphasigen Antrieben mit Frequenzumrichter oder empfindlichen Anwendungen, bei denen Störungen die Zuverlässigkeit beeinträchtigen. Der B-Ware DOEPKE FI-Schutzschalter F 2-polig 230V 40A DFS2 040-2/0,03-F Audio 0,03A 2TE Reiheneinbaugerät ist ein zweipoliger 230-V-Schalter mit 30 mA und kompakten 2 TE. Als geprüfte B-Ware ist er eine preisbewusste Option; beachte hier, dass das gesetzliche Gewährleistungsrecht auf 12 Monate verkürzt ist und innerhalb der ersten sechs Monate die Beweislastumkehr zugunsten des Käufers gilt.

DOEPKE Typ B – Pflicht bei Wallbox und Wechselrichter

Sobald glatte Gleichfehlerströme auftreten können, führt an Typ B kein Weg vorbei. Das betrifft dreiphasige Frequenzumrichter, viele Ladelösungen und PV-Anlagen. Der DOEPKE FI-Schutz mit Zusatz 4-polig 400V 40A DFS6 040-4/0,03-B SK NU 0,03A Reiheneinbaugerät B 6TE ist allstromsensitiv und stammt aus der Baureihe SK, die auf zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit ausgelegt ist. Durch die geringe Ansprechempfindlichkeit gegenüber höherfrequenten Differenzströmen eignet er sich für Betriebsstätten, die keinen Brandschutz erfordern. Auch hier arbeitet die Netzüberwachung mit und löst bei eingangsseitigen Netzstörungen aus.

Planst du eine PV-Anlage, findest du die passenden Geräte in der Kategorie Wechselrichter; für Ladelösungen lohnt der Blick in die Kategorie E-Mobility.

DOEPKE Typ B+ als ortsveränderlicher PRCD

Für den zusätzlichen Schutz an bestehenden Installationen mit unbekannter oder unzureichender Schutzmaßnahme gibt es ortsveränderliche Fehlerstromschutzeinrichtungen (PRCD). Der

DOEPKE FI-Schutzschalter B+ 5-polig 400V 40A DPRCD-M1+ 0,03A 8TE Reiheneinbaugerät 10kA 3kA/stoß und der leistungsstärkere DOEPKE FI-Schutzschalter B+ 5-polig 400V 63A DPRCD-M2+ 0,03A 8TE Reiheneinbaugerät 10kA 3kA/stoß sind Basiskomponenten zur Herstellung einer dreiphasigen Personenschutzeinrichtung. Sie kombinieren Fehlerstromschutz, Unterspannungsauslösung und Neutralleiterüberwachung; mit geschaltetem Schutzleiter bieten sie zusätzlich eine Schutzleiterüberwachung. Beide Geräte sind für die Hutschienenmontage vorgesehen und passen in die Gehäuse namhafter Hersteller – auf kompakten 8 TE vereinen sie die allstromsensitive Schutzfunktion. Die Wahl zwischen den beiden richtet sich nach dem Bemessungsstrom: 40 A beim DPRCD-M1+, 63 A beim DPRCD-M2+.

Die wichtigsten Doepke-RCD im Vergleich

Leitungsschutz nicht vergessen

Ein RCD schützt vor Fehlerströmen, nicht vor Überlast und Kurzschluss. Dafür braucht jeder Stromkreis zusätzlich einen Leitungsschutzschalter. Bei Doepke sichern die Geräte der Baureihe DLS 6i Kabel und Leitungen zuverlässig ab – jeweils mit Freiauslösung, beidseitigen Rastschiebern und 6 kA Bemessungsschaltvermögen. Für Stromkreise ohne hohe Einschaltspitzen eignen sich die B-Charakteristiken: Der DOEPKE Leitungsschutzschalter UC B 16A DLS 6I B16-3 RT 6kA 3-polig 400V 3TE IP20 und der DOEPKE Leitungsschutzschalter UC B 10A DLS 6I B10-3 RT 6kA 3-polig 400V 3TE IP20 decken hier den Alltag ab. Wo Verbraucher höhere Einschaltspitzen erzeugen, greift die C-Charakteristik des DOEPKE Leitungsschutzschalter UC C 16A DLS 6I C16-3 RT 6kA 3-polig 400V 3TE IP20. Das rote Gehäuse dieser Varianten hebt die Schalter optisch hervor und erfüllt die Kennzeichnungspflicht gemäß DIN VDE 0100-560.

Passendes Set & Zubehör

• DOEPKE FI-Schutz mit Zusatz 4-polig 400V 40A DFS6 040-4/0,03-B SK NU 0,03A Reiheneinbaugerät B 6TE – Typ-B-Basis für Wallbox und Wechselrichter
• DOEPKE Leitungsschutzschalter UC C 16A DLS 6I C16-3 RT 6kA 3-polig 400V 3TE IP20 – für Stromkreise mit hohen Einschaltspitzen
• DOEPKE Leitungsschutzschalter UC B 16A DLS 6I B16-3 RT 6kA 3-polig 400V 3TE IP20 – Standardabsicherung ohne hohe Einschaltströme
• DOEPKE Leitungsschutzschalter UC B 10A DLS 6I B10-3 RT 6kA 3-polig 400V 3TE IP20 – für kleiner dimensionierte Stromkreise
• DOEPKE FI-Schutzschalter B+ 5-polig 400V 40A DPRCD-M1+ 0,03A 8TE Reiheneinbaugerät 10kA 3kA/stoß – ortsveränderlicher Schutz zum Nachrüsten
