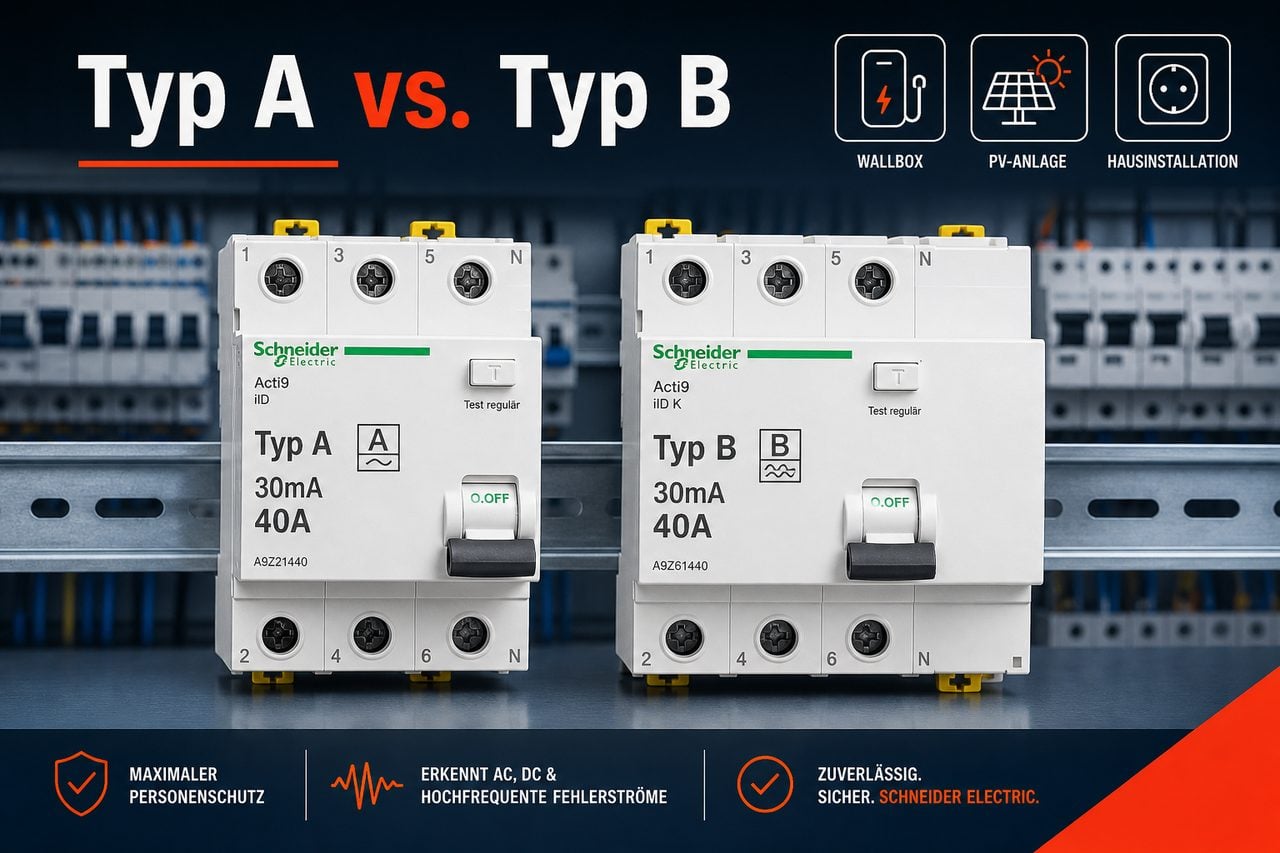

FI-Schutzschalter Typ A oder Typ B: Welcher Fehlerstromschutz für Wallbox, PV und Hausinstallation

Ob klassischer Steckdosenstromkreis, Photovoltaikanlage oder Wallbox in der Garage: Der passende Fehlerstromschutzschalter (RCD/FI) entscheidet über Sicherheit und Zuverlässigkeit deiner Anlage. Die Kernfrage lautet dabei fast immer: Reicht ein Typ A, oder braucht der Stromkreis einen allstromsensitiven Typ B? In diesem Ratgeber ordnen wir die wichtigsten Schneider-Modelle nach Einsatzfall und zeigen dir, welcher FI wann Pflicht ist.

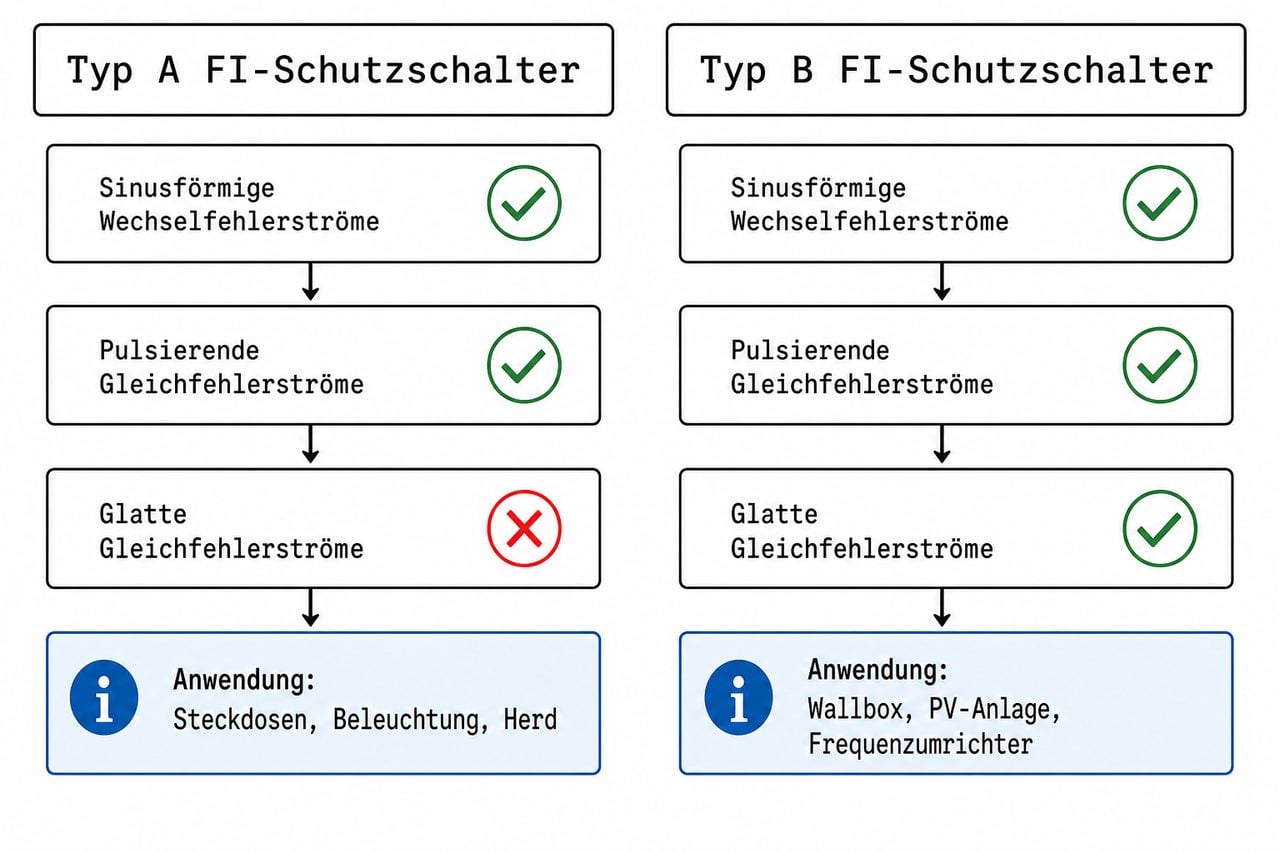

Typ A oder Typ B: Der entscheidende Unterschied

Ein Fehlerstromschutzschalter trennt den Stromkreis, sobald ein Fehlerstrom gegen Erde fließt – etwa beim direkten Berühren eines spannungsführenden Teils. Der Auslösestrom von 30 mA schützt Menschen (Zusatzschutz), höhere Werte wie 100, 300 oder 500 mA dienen dem Anlagen- und Brandschutz.

Der Typ A erkennt sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme. Damit deckt er die allermeisten Stromkreise in einem normalen Haushalt zuverlässig ab – von der Steckdose bis zum Herd. Der Typ B ist zusätzlich allstromsensitiv: Er erfasst auch glatte Gleichfehlerströme, wie sie hinter Frequenzumrichtern, Ladeelektronik oder Wechselrichtern entstehen können. Genau hier liegt der Grund, warum Wallboxen und viele PV-Konstellationen einen erweiterten Schutz benötigen.

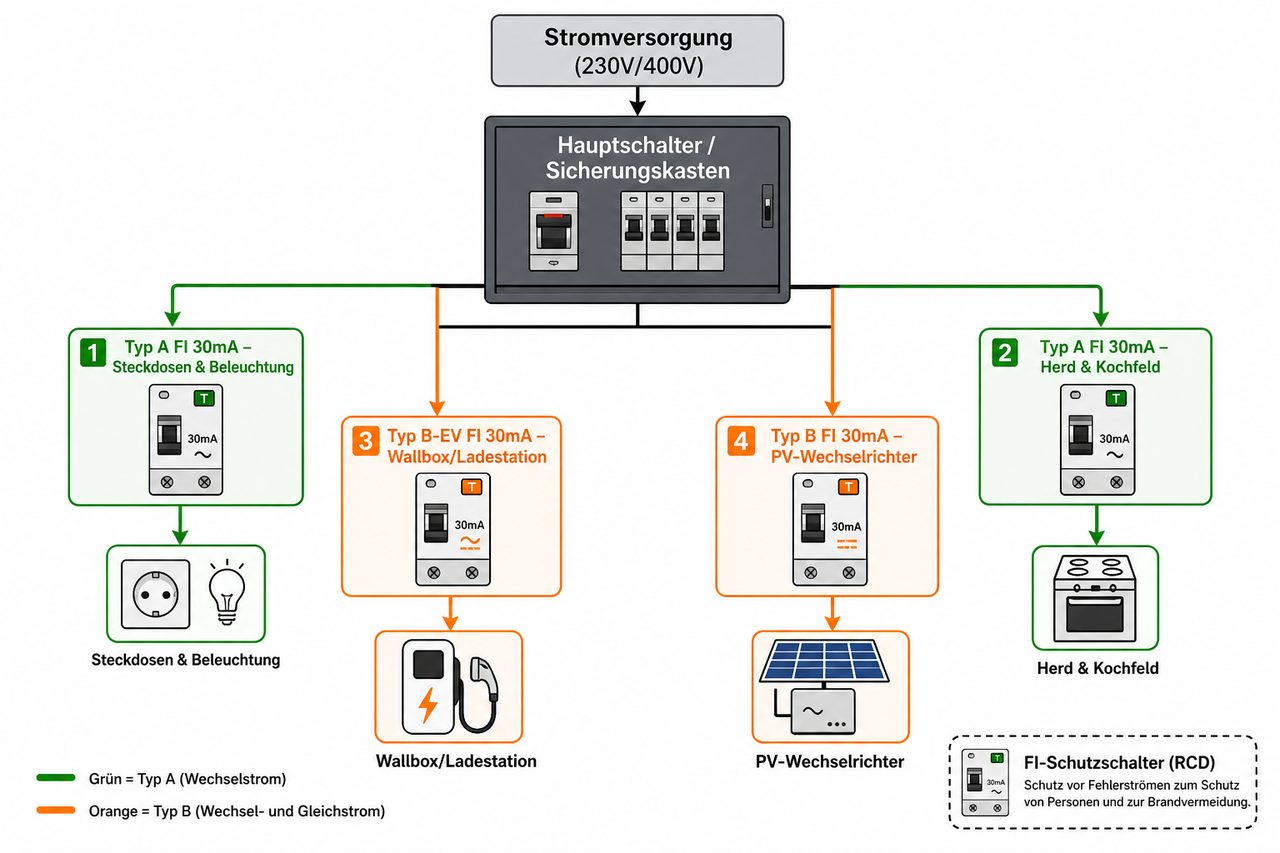

Warum Wallbox und PV besondere Anforderungen haben

Elektroautos werden über Leistungselektronik geladen. Dabei können glatte Gleichfehlerströme auftreten, die ein reiner Typ A nicht sicher erkennt. Deshalb schreiben die Regelwerke für Ladepunkte eine Erfassung von glatten DC-Fehlerströmen vor – realisiert entweder über einen vollwertigen Typ B oder über einen speziell auf E-Mobility abgestimmten Typ B-EV. Passende Komponenten für den Ladepunkt findest du auch in der Kategorie E-Mobility.

Schneider Typ A: Die Basis für die Hausinstallation

Für Steckdosen, Beleuchtung und normale Verbraucher ist der Typ A das Arbeitspferd jeder Verteilung. Bei den 30-mA-Varianten hast du bei Schneider drei sinnvolle Optionen.

Der Schneider Resi9 R9R22440 FI Typ A 40A 30mA ist die günstige, aber vollwertige Wahl für den Wohnungsbau. Er ist 3-polig + N ausgeführt, hat einen Nennstrom von 40 A, einen bedingten Bemessungskurzschlussstrom von 10.000 A gemäß EN 61008 und eine Doppelfunktionsklemme für Kabel und Gabelkammschiene. Die Sprungschaltung sorgt für verschleißarmes Schalten. Für Standard-Stromkreise ist er die wirtschaftlichste Lösung.

Etwas höherwertig aus der Acti-9-Reihe ist der Schneider A9Z21440 FI iID Typ A 40A 30mA. Er bietet die komfortablen Anzeigen VisiTrip (Fehlerauslösung) und VisiSafe (sichere Spannungsfreiheit auf der Abgangsseite), eine Prüftaste sowie Doppel-Anschlussklemmen und lässt sich mit Hilfsmodulen erweitern. Wer einen kompletten Zählerschrank oder eine größere Zuleitung absichern will, greift zum Schneider A9Z21463 FI iID Typ A 63A 30mA mit 63 A Nennstrom.

Typ A-SI gegen Fehlauslösungen

In Anlagen, die eine hohe Verfügbarkeit brauchen – etwa mit empfindlicher Elektronik, Kühlgeräten oder Servern – lohnt der Schneider A9Z31240 FI iID Typ A-SI 40A. Die SI-Ausführung verhindert ungewollte Auslösungen und arbeitet mit thermomagnetischer Auslöseeinheit. Er ist 2-polig ausgeführt (230–240 V AC) und damit ideal für einzelne, kritische Wechselstromkreise, die nicht unnötig ausfallen sollen.

Schneider Typ B und B-EV: Für Wallbox und PV

Sobald Ladeelektronik oder Wechselrichter ins Spiel kommen, führt an der Allstromsensitivität kein Weg vorbei. Schneider bietet hier die B-SI-Baureihe für den universellen Einsatz und den B-EV speziell für Ladestationen.

Schneider A9Z51440 Typ B-EV – die Wallbox-Lösung

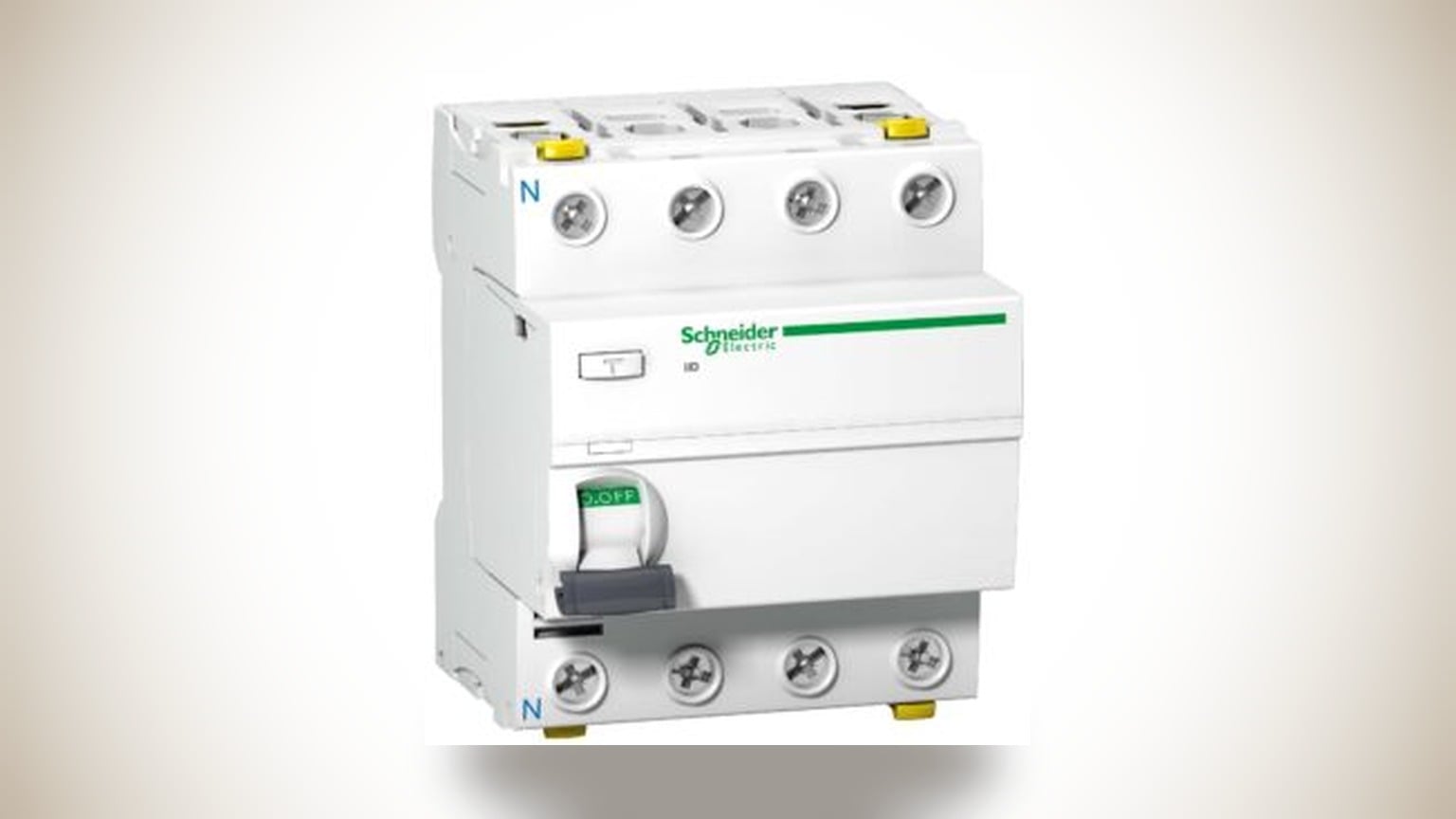

Der Schneider A9Z51440 FI Typ B-EV ist ein allstromsensitiver Fehlerstromschutzschalter, der gezielt für den Schutz von Ladestationen für Elektrofahrzeuge entwickelt wurde. Er ist 4-polig, hat 40 A Nennstrom, 30 mA Nennfehlerstrom und arbeitet bei 400 V AC. VisiTrip, VisiSafe, Prüftaste, Doppel-Anschlussklemmen und anreihbare Hilfsmodule sind wie bei der ganzen Acti-9-iID-Reihe an Bord. Für die typische AC-Wallbox mit integrierter DC-Fehlerstromerkennung ist die B-EV-Variante die wirtschaftlich und technisch stimmige Wahl.

Schneider A9Z61440 und A9Z61463 Typ B-SI – universell allstromsensitiv

Wenn du den vollen, universellen Typ-B-Schutz brauchst – etwa für bestimmte PV-Konstellationen, Frequenzumrichter oder Anwendungen, bei denen kein reiner EV-Ladepunkt vorliegt – ist der Schneider A9Z61440 FI Typ B-SI 40A 30mA die richtige Wahl. Die integrierte SI-Technologie sorgt für eine höhere Verfügbarkeit und reduziert Fehlauslösungen. Er ist 4-polig, 40 A, 30 mA und bietet die komplette Acti-9-Ausstattung mit VisiTrip und VisiSafe.

Für höhere Ströme steht der Schneider A9Z61463 FI Typ B-SI 63A 30mA mit 63 A Nennstrom bereit. Geht es dir nicht um den 30-mA-Personenschutz, sondern um den vorgelagerten Brand- und Anlagenschutz, ist der Schneider A9Z64440 FI Typ B-SI 40A 300mA mit 300 mA Nennfehlerstrom die passende Variante – ideal als selektiver Schutz in einer gestaffelten Anlage.

Die wichtigsten Modelle im Vergleich

So triffst du die Kaufentscheidung

Die Faustregel ist einfach: Für normale Wohn-Stromkreise nimmst du einen Schneider Resi9 R9R22440 FI Typ A 40A 30mA oder – mit mehr Komfort – einen Schneider A9Z21440 FI iID Typ A 40A 30mA. Für den Ladepunkt deines E-Autos wählst du den Schneider A9Z51440 FI Typ B-EV, sofern die Wallbox keine eigene DC-Fehlerstromerkennung mitbringt. Wo ein vollwertiger, universeller Typ B gefordert ist, greifst du zum Schneider A9Z61440 FI Typ B-SI 40A 30mA. Passende Reihengeräte und Verteilerkomponenten findest du in der Kategorie Verteilereinbau.

Passendes Set & Zubehör

• Schneider Resi9 R9R22440 FI Typ A 40A 30mA – günstige Basis für den Standard-Endstromkreis
• Schneider A9Z21463 FI iID Typ A 63A 30mA – für stärkere Zuleitungen und größere Verteilungen
• Schneider A9Z51440 FI Typ B-EV – Fehlerstromschutz für die Wallbox
• Schneider A9Z64440 FI Typ B-SI 40A 300mA – vorgelagerter Brand- und Anlagenschutz
• Schneider A9Z31240 FI iID Typ A-SI 40A – für ausfallkritische Einzelstromkreise
