free@home einrichten: System Access Point, Geräte und die ersten Automationen

Nach dem Systementscheid für Busch-free@home geht es an die praktische Umsetzung: System Access Point in Betrieb nehmen, Geräte anlernen und die ersten Zeitprogramme scharf schalten. Dieser Starter-Guide führt dich Schritt für Schritt durch die Inbetriebnahme und zeigt, welche Komponenten dabei zusammenspielen. So kommst du ohne Umwege zu einer stabilen, gut bedienbaren Anlage.

Der System Access Point als Zentrale

Der System Access Point ist das Herzstück deiner Busch-free@home wireless Anlage. Über ihn lassen sich bis zu 150 Geräte integrieren, verwalten und miteinander verknüpfen. Er stellt das Web-Interface bereit, über das du sämtliche Komponenten konfigurierst, Räume anlegst und Automationen definierst. Alternativ arbeitest du bei der Erstprogrammierung einzelner Geräte auch mit der Busch-free@home Next App per Bluetooth.

In der Praxis richtest du zuerst das WLAN ein und meldest dich am Web-Interface an. Danach legst du die Gebäudestruktur an – also Etagen und Räume –, bevor du die einzelnen Geräte anlernst und ihnen ihre Position im Gebäude zuweist. Diese saubere Struktur zahlt sich später aus, wenn du Zeitprogramme und Szenen definierst.

Wireless-Konzept: Mesh statt Kabelchaos

Busch-free@home wireless setzt auf 2,4-GHz-Mesh-Technologie. Das bedeutet eine hohe Funktionssicherheit, weil sich die Geräte gegenseitig als Funkknoten unterstützen. Für dich als Nachrüster ist das der entscheidende Vorteil: Du kommst ohne durchgehende Buskabel aus und kannst bestehende Installationen Raum für Raum modernisieren. Wer zunächst kleiner starten möchte, kann einzelne Komponenten auch in einer Busch-flexTronics wireless Raumsteuerung mit bis zu 32 Geräten betreiben und später in free@home überführen.

Busch-Jaeger Schaltaktor free@home Unterputz TE 62811 U-WL

Der Busch-Jaeger Schaltaktor free@home Unterputz TE 62811 U-WL C-Last 1Ausg 13A 3000W 230V ist die Unterputzaktorik zum Schalten von Beleuchtungsanlagen. Er verfügt über einen Ausgang mit 13 A und ist für C-Last bis 3000 W bei 230 V ausgelegt. Der Aktor lässt sich in eine Busch-flexTronics wireless Einzelsteuerung als autarke Renovierungslösung einsetzen, in eine funkvernetzte Raumsteuerung mit bis zu 32 Geräten einbinden oder über den System Access Point in Busch-free@home wireless mit bis zu 150 Geräten integrieren.

Angeschlossen wird er in 3-Leiter-Anschlusstechnik, ein Neutralleiter ist also erforderlich. Die Push-In-Federsteckklemmen erleichtern die Verdrahtung in der Gerätedose. Wichtig: Der Aktor wird nur in handelsüblichen UP-Gerätedosen nach DIN 49073 Teil 1 montiert. Über den vorhandenen Nebenstelleneingang lässt sich der Aktor auch mit konventionellen Tastern bedienen, etwa dem 2020 US, und mit dem Nebenstellen-Einsatz flex 64891 U kombinieren.

Bedienung und Programmierung

Der Aktor ist fernbedienbar via Bluetooth über die Smartphone-/Tablet-App. Die Programmierung erfolgt wahlweise per Bluetooth mit der Busch-free@home Next App oder über das Web-Interface des System Access Points. Für die Kombination mit einem Wandsender lässt er sich zudem mit dem Smart-Switch wireless 62721-xx U-WL koppeln – dazu gleich mehr. Weitere passende Modelle für deine Installation findest du in der Kategorie Schaltaktoren.

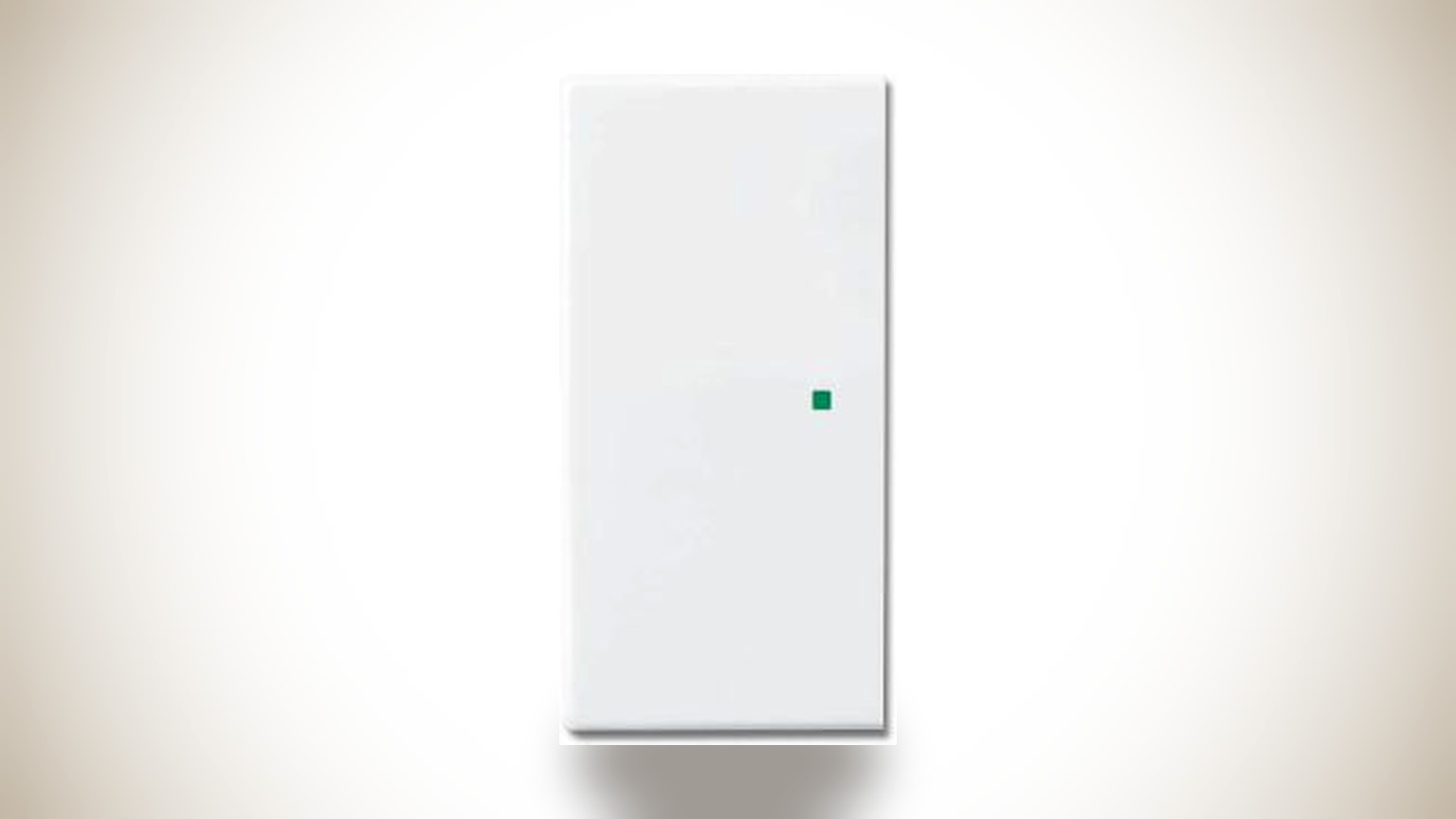

Busch-Jaeger Tastsensor free@home Aufputz bg 62721 U-WL

Der Busch-Jaeger Tastsensor free@home Aufputz bg 62721 U-WL matt 4pkt ist der Smart-Switch wireless als batterieloser Wandsender mit 2 bzw. 4 Kanälen. Er dient als smarter Licht-/Jalousieschalter zur drahtlosen Fernsteuerung von Busch-flexTronics wireless oder Busch-free@home wireless Anlagen. Der Clou: Die Übertragungsenergie wird beim Schalten selbst erzeugt (Energy Harvesting). Dadurch ist der Sensor batterielos, wartungsfrei und besonders nachhaltig – ein Anschluss an Netzspannung (230 V~) ist nicht nötig.

Das macht den Tastsensor extrem flexibel in der Platzierung. Er besteht aus dem Smart-Switch wireless Einsatz 62721 U-WL, einer Befestigungsplatte und einem Zwischenring. Über die beiliegende Befestigungsplatte lässt er sich auf glatten Wänden oder auf Schalterdosen montieren; mit dem mitgelieferten Klebeband kannst du ihn auch frei im Raum anbringen – etwa dort, wo bislang kein Schalter sitzt.

Kombinierbar ist der Sensor mit den Schalterprogrammen Busch-future linear, Busch-axcent, Busch-axcent pur, solo, pur edelstahl, carat und Busch-dynasty. Damit fügt er sich optisch in nahezu jede Gestaltungslinie ein. Für den Betrieb wird mindestens ein Busch-flexTronics wireless Gerät oder ein Unterputzaktor wireless benötigt – genau hier spielt der oben beschriebene Schaltaktor seine Stärke aus. Die Programmierung läuft ebenfalls über die Busch-free@home Next App oder das Web-Interface des System Access Points.

Tastwippen für Keypads: die Bedienoberfläche

Für die eigentliche Bedienung an der Wand sorgen die passenden Tastwippen. Sie werden auf die Keypads gesetzt und bestimmen Optik und Beschriftung. Je nach Schalterprogramm und gewünschter Kanalzahl stehen dir mehrere Varianten zur Verfügung.

Busch-Jaeger Tastwippe KNX free@home alpinweiß 1-fach

Die Busch-Jaeger Tastwippe KNX free@home alpinweiß LFAW/A.1.55.11-914 Kunststoff Thermopl 1-fach ist eine 1-fach-Wippe mit Symbol Auf/Ab und damit prädestiniert für die Jalousie- und Rollladensteuerung. Sie passt auf Keypads von 1- bis 4-fach und harmoniert mit den Designlinien Busch-balance SI und Trevion.

Busch-Jaeger Tastwippe KNX free@home studioweiß 1-fach

Die Busch-Jaeger Tastwippe KNX free@home Kunststoff LFW/A.1.63.11-884 studioweiß Thermopl 1-fach ist eine 1-fach-Wippe für Keypads von 1- bis 4-fach. Sie ist auf die Plattform 63 abgestimmt und passt unter anderem zu future linear, Busch-axcent und carat. Damit deckst du einzelne Schaltfunktionen sauber und aufgeräumt ab.

Busch-Jaeger Tastwippe KNX free@home studioweiß 2-fach

Wer pro Bedienstelle mehr Funktionen benötigt, greift zur Busch-Jaeger Tastwippe KNX free@home Kunststoff LFW/A.2.63.11-84 studioweiß Thermopl 2-fach. Auch sie ist für Keypads von 1- bis 4-fach ausgelegt und in die Plattform 63 mit future linear, Busch-axcent, solo und carat integriert. Die 2-fach-Ausführung ist ideal, wenn du an einer Stelle zwei getrennte Funktionen – etwa zwei Lichtkreise – bedienen willst.

Geräte anlernen und Räume anlegen

Sind die Komponenten montiert, folgt das Anlernen. Der grundsätzliche Ablauf sieht so aus:

1. System Access Point mit Strom versorgen und mit dem Netzwerk verbinden.
2. Am Web-Interface anmelden und die Gebäudestruktur mit Etagen und Räumen anlegen.
3. Aktoren und Sensoren im System aufnehmen – der Schaltaktor per Bluetooth oder über das Web-Interface, der batterielose Tastsensor durch eine Schaltbetätigung.
4. Geräte den Räumen zuordnen und aussagekräftig benennen.
5. Zuordnungen prüfen: Welcher Taster steuert welchen Aktor?

Beim batterielosen Tastsensor erzeugt bereits das erste Drücken das Funksignal, mit dem er sich im System zu erkennen gibt. Achte darauf, dass mindestens ein Busch-flexTronics wireless Gerät oder ein Unterputzaktor wireless vorhanden ist, da der Sensor selbst keine Last schaltet, sondern Befehle sendet.

Verknüpfungen: Sensor trifft Aktor

Im Kern von free@home stehen Verknüpfungen zwischen Bedienstellen und Aktorik. Du verbindest im Web-Interface einen Kanal des Tastsensors mit dem Ausgang des Schaltaktors und legst so fest, welche Wippe welchen Lichtkreis schaltet. Auf dieser Basis lassen sich anschließend Szenen und Automationen aufbauen. Eine Übersicht weiterer kompatibler Komponenten bietet dir die Kategorie Busch-Jaeger.

Die ersten Automationen und Zeitprogramme

Sobald die Grundverknüpfungen stehen, kannst du Zeitprogramme einrichten. Typische Einstiegs-Automationen sind:

• Ein Lichtkreis schaltet abends zu einer festen Uhrzeit ein und morgens wieder aus.
• Eine Szene „Alles aus“ schaltet mehrere über den Schaltaktor gesteuerte Kreise gleichzeitig ab.
• Ein Kanal des Tastsensors dient als frei platzierbarer „Panik-“ oder „Kommen/Gehen“-Taster.

Die Zeitprogramme definierst du komfortabel im Web-Interface des System Access Points. Dort lassen sich Zeitpunkte, Wochentage und die beteiligten Geräte auswählen. Da der Tastsensor als batterieloser Wandsender frei im Raum montierbar ist, kannst du ihn genau dort platzieren, wo du eine zusätzliche Bedienstelle für deine Automationen brauchst – ganz ohne Stemmen und Kabelziehen.

Panel- und App-Bedienung

Neben den Wandtastern bedienst du die Anlage über die Busch-free@home Next App. Von dort steuerst du einzelne Geräte, rufst Szenen ab und passt Zeitprogramme an. So hast du die wichtigsten Funktionen sowohl an der Wand als auch mobil griffbereit. Für den Aktor selbst ist zusätzlich die Bluetooth-Fernbedienung über Smartphone/Tablet möglich.

Passendes Set & Zubehör

• Busch-Jaeger Schaltaktor free@home Unterputz TE 62811 U-WL C-Last 1Ausg 13A 3000W 230V – Unterputzaktor zum Schalten von Beleuchtung, integrierbar über den System Access Point.
• Busch-Jaeger Tastsensor free@home Aufputz bg 62721 U-WL matt 4pkt – batterieloser Wandsender mit 2/4 Kanälen, frei im Raum platzierbar.
• Busch-Jaeger Tastwippe KNX free@home alpinweiß LFAW/A.1.55.11-914 Kunststoff Thermopl 1-fach – 1-fach-Wippe mit Auf/Ab-Symbol.
• Busch-Jaeger Tastwippe KNX free@home Kunststoff LFW/A.1.63.11-884 studioweiß Thermopl 1-fach – 1-fach-Wippe für die Plattform 63.
• Busch-Jaeger Tastwippe KNX free@home Kunststoff LFW/A.2.63.11-84 studioweiß Thermopl 2-fach – 2-fach-Wippe für zwei Funktionen pro Bedienstelle.
