1Was ist der Jung KNX-Tastsensor?

Der Jung KNX-Tastsensor ist die Bus-Bedienstelle im KNX-System. Anders als ein klassischer Schalter, der die Last direkt trennt, ist der Tastsensor ein reiner Sensor: Er löst nur aus und sendet ein Telegramm auf den KNX-Bus. Die eigentliche Schalt-, Dimm- oder Fahrhandlung übernimmt ein Aktor an anderer Stelle. Realisiert wird das über ein Tastsensor-Modul, das in der UP-Dose sitzt und hinter die Wippe bzw. Abdeckung deines Schalterprogramms gesetzt wird.

Genau deshalb spielt das Schalterprogramm eine zentrale Rolle: Das Modul passt zu LS 990, A 550 und CD, und die sichtbare Bedienfläche kommt aus dem jeweiligen Programm. Bei der Auswahl entscheidest du über drei Dinge — die Generation (F 50 als aktuelle Serie, F 40 als Vorgänger oder das Standard-Modul), den Modultyp (Universal oder Standard) und die Kanalzahl. Matter bindet Jung über das JUNG-HOME-/Bluetooth-System an; die hier gezeigten Tastsensor-Module arbeiten auf dem KNX-Bus.

2Funktionsweise: vom Tastendruck auf den Bus

Der Tastendruck auf die Wippe löst im Tastsensor-Modul ein KNX-Telegramm aus, das ein Aktor auf dem Bus in eine Schalt-, Dimm- oder Fahraktion umsetzt.

Das Prinzip ist konsequent in Sensor und Aktor getrennt. Das Tastsensor-Modul sendet nur — es schaltet selbst keine 230-V-Last. Über die zwei Busadern (KNX) geht das Telegramm an alle Teilnehmer; der zuständige Aktor (Schalt-, Dimm- oder Jalousieaktor) führt den Befehl aus. Welche Funktion eine Taste auslöst, legst du in der Parametrierung mit der ETS fest — dieselbe Wippe kann schalten, dimmen, eine Jalousie fahren oder eine Szene abrufen.

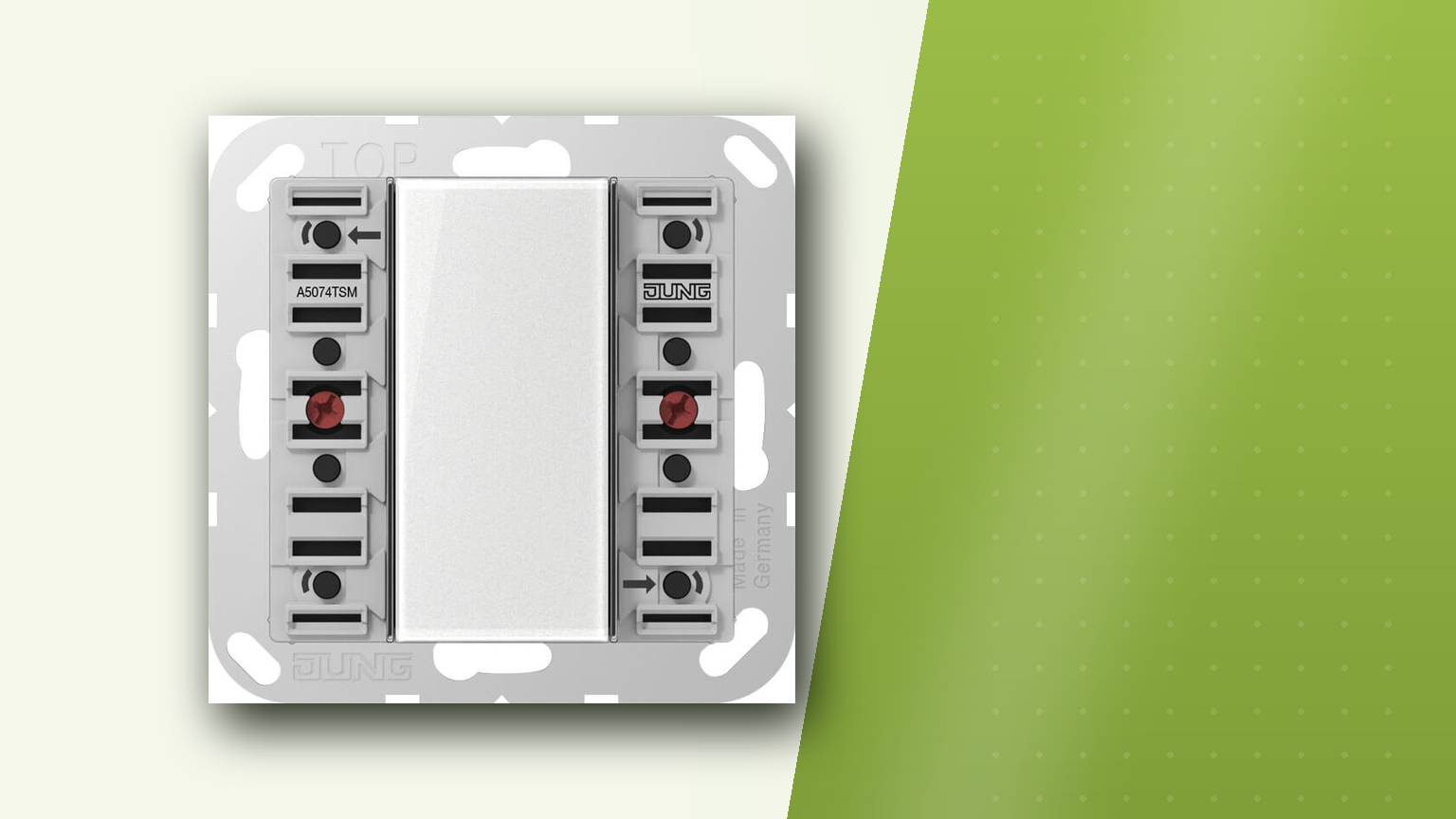

Bei der Generation unterscheidet Jung die F 50-Serie (aktuell, Artikel CD 529x1) und den Vorgänger F 40 „Secure“ (Artikel CD 429x) — beide sind Universal-Module mit LED-Statusanzeige und Rückmeldung. Daneben steht das schlankere Standard-Modul (TSM, z. B. A 5074 TSM) für die einfache Grundbedienung sowie das Universal-Modul in TSM-Bauform (4194 TSM). Die Kanalzahl „n-fach“ gibt an, wie viele Bedienpaare das Modul mitbringt.

3Wofür setzt du den Tastsensor ein?

Der Tastsensor ist die bedienende Ebene im KNX-System: Über seine Wippen schaltest du Licht und Steckdosen, dimmst dimmbare Lasten stufenlos, fährst Jalousien und Rollläden auf und ab und rufst gespeicherte Szenen ab. Universal-Module können darüber hinaus als Wertgeber arbeiten (z. B. Sollwerte oder Prozentwerte senden) und den Schaltzustand per LED zurückmelden. Jede Bedienstelle ist frei parametrierbar — welche Taste welche Funktion auslöst, entscheidest du in der ETS, nicht die Verdrahtung.

4Kaufberatung: Welchen Tastsensor wählen?

F 40 oder F 50 — welche Generation?

F 50 ist die aktuelle Tastsensor-Serie von Jung, F 40 „Secure“ der direkte Vorgänger. Beide sind Universal-Module mit LED-Statusanzeige und decken funktional Schalten, Dimmen, Jalousie und Szenen ab. Für Neuinstallationen greifst du in der Regel zur aktuellen F 50; F 40 bleibt sinnvoll, wenn eine bestehende Anlage einheitlich ergänzt werden soll. Erkennbar sind sie an der Artikelnummer: CD 529x1 steht für F 50, CD 429x für F 40.

Standard- oder Universal-Modul?

Das Universal-Modul bietet den vollen Funktionsumfang mit mehr Kommunikationsobjekten, Dimmen, Jalousie, Szenen, Wertgeber und LED-Rückmeldung. Das Standard-Modul (z. B. A 5074 TSM) ist die schlanke Variante für einfache Bedienaufgaben ohne die vollen Komfortfunktionen. Brauchst du Komfort und Statusanzeige, nimm Universal; für reine Grundbedienung genügt Standard.

Wie viele Kanäle (n-fach)?

Die Kanalzahl bestimmt, wie viele Bedienpaare (Wippen) das Modul hat. Ein 2-fach-Modul hat zwei, ein 4-fach-Modul vier Bedienstellen — und damit Platz für mehr Funktionen an einer Position. Richte dich nach den gewünschten Bedienfunktionen: Wer an einer Stelle nur eine Leuchte schaltet, kommt mit wenig aus; wer Licht, Jalousie und Szenen kombiniert, wählt 3- oder 4-fach.

Passende Abdeckung / Schalterprogramm

Das Tastsensor-Modul ist die Bus-Elektronik — die sichtbare Bedienfläche kommt aus deinem Schalterprogramm (LS 990, A 550, CD). Wippe bzw. Abdeckung mit der passenden Kanalzahl gehören separat dazu und müssen zum selben Programm und zur Modulgröße passen. Plane die Abdeckung von Anfang an mit ein, sonst hast du das Modul, aber keine bedienbare Oberfläche.

5Jung KNX-Tastsensoren im Vergleich

Die Tastsensor-Module unterscheiden sich vor allem in Generation (F 40/F 50 oder Standard/TSM), Modultyp (Universal oder Standard) und Kanalzahl (1- bis 4-fach). Die folgende Tabelle stellt echte Modelle mit MPN, Generation, Kanälen und Preis gegenüber.

Preise brutto, tagesaktuell aus dem Shop. Wippe/Abdeckung des Schalterprogramms nicht enthalten.

6Häufiger Fehler: Modul ohne Abdeckung und falsche Kanalzahl

Der häufigste Fehler ist die Annahme, das Tastsensor-Modul sei bereits eine komplette Bedienstelle. Ist es nicht: Das Modul liefert nur die Bus-Elektronik, die sichtbare Wippe bzw. Abdeckung deines Schalterprogramms (LS 990, A 550, CD) gehört separat dazu und muss zur Kanalzahl passen. Wer nur das Modul bestellt, steht am Ende ohne bedienbare Oberfläche da.

Der zweite Klassiker ist die falsch geplante Kanalzahl. Wird an einer Stelle mehr bedient als gedacht — Licht plus Jalousie plus Szene —, reicht ein 2-fach-Modul nicht. Passe die Kanalzahl an die gewünschten Funktionen an, und prüfe, ob du wirklich ein Universal-Modul mit vollem Funktionsumfang brauchst oder das schlanke Standard-Modul genügt.

7Anschluss & Einbau in Kürze

Das Tastsensor-Modul wird in die UP-Dose gesetzt und über die KNX-Busklemme mit den zwei Busadern verbunden — eine zusätzliche 230-V-Verdrahtung braucht das Modul nicht, es arbeitet allein auf dem Bus. Anschließend setzt du die passende Wippe/Abdeckung des Schalterprogramms auf. Die Funktionen legst du mit der ETS fest: Du vergibst die physikalische Adresse, lädst die Applikation und ordnest jeder Wippe ihre Funktion (Schalten, Dimmen, Jalousie, Szene, Wertgeber) und die passenden Gruppenadressen zu. Details und die genaue Reihenfolge stehen in der Produktdokumentation des jeweiligen Moduls.

▶Im Hersteller-Video

▶Hersteller-Video ansehen · Kanal: JUNG · lädt erst per Klick von YouTube

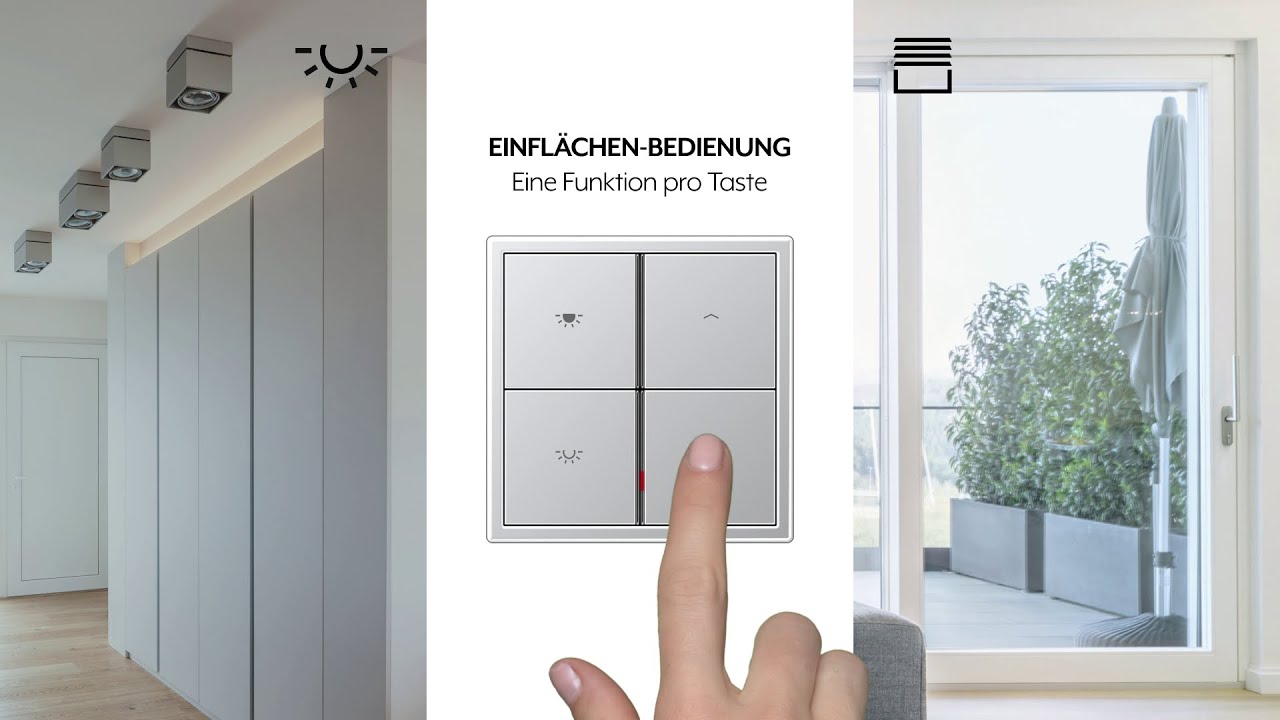

Video: KNX Tastsensoren F40 von JUNG · Kanal: JUNG

8Häufige Fragen
