Was NYM bedeutet – der Aufbau einer Mantelleitung

Die graue Leitung, die in fast jedem deutschen Wohnhaus in der Wand steckt, heißt NYM. Der Name ist kein Zufallsprodukt, sondern ein Kurzzeichensystem: Es beschreibt Aufbau und Werkstoffe der Leitung. Du musst es nicht auswendig lernen – aber wenn du es einmal entschlüsselt hast, liest du jeden Kabelaufdruck wie eine Zutatenliste.

• N steht für eine genormte Leitung nach deutscher Bauart
• Y steht für die Isolierung und den Mantel aus PVC (Kunststoff)
• M steht für Mantelleitung – also mehrere Adern in einem gemeinsamen Außenmantel
• Der Zusatz -J bedeutet: mit grün-gelbem Schutzleiter; -O bedeutet: ohne Schutzleiter

Schneidet man eine NYM-Leitung gedanklich auf, liegen mehrere Schichten vor dir: ganz außen der Mantel, der die Leitung mechanisch schützt und zusammenhält. Darunter eine Füllschicht, die den Adern Halt gibt und die typische runde Form erzeugt. Und im Kern die einzelnen Adern – jede für sich isoliert und farbig gekennzeichnet. Genau diese Farbkennzeichnung ist der Schlüssel, um später zu verstehen, welche Ader welche Aufgabe hat.

Der Buchstabe J ist dabei die wichtigste Zusatzinformation für den Alltag: Eine NYM-J-Leitung führt immer eine grün-gelbe Ader mit, den Schutzleiter. Das „J“ steht sinngemäß für „ja, mit Schutzleiter“. Weil der Schutzleiter in der modernen Hausinstallation praktisch überall dazugehört, ist NYM-J die mit Abstand häufigste Variante. Leitungen ohne Schutzleiter (NYM-O) sind Spezialfälle.

Neben NYM begegnet dir manchmal NYY – eine robustere Erdleitung für die Verlegung im Erdreich – oder flexible Anschlussleitungen an Geräten. Welcher Leitungstyp an welcher Stelle der festen Installation zulässig ist, legt die Elektrofachkraft nach den geltenden Normen fest.

Aderfarben verstehen: Grün-Gelb, Blau, Braun & Co.

Die Farben der Adern sind kein Dekor, sondern ein genormtes Ordnungssystem. Es sorgt dafür, dass eine Fachkraft in jeder Verteilung sofort erkennt, welche Ader welche Rolle spielt. Für dich als Bauherr sind vor allem zwei Dinge wichtig: die Farben lesen zu können – und zu wissen, dass eine Farbe unantastbar ist.

• Grün-Gelb ist immer der Schutzleiter (PE). Diese Farbkombination ist ausschließlich für den Schutzleiter reserviert und darf nie für etwas anderes verwendet werden
• Blau ist für den Neutralleiter (N) vorgesehen
• Braun, Schwarz und Grau sind typische Farben für Außenleiter (die stromführenden „Phasen“, L)
• In älteren Installationen können andere Farbschemata vorkommen – ein weiterer Grund, warum Bewertung und Arbeit an der Anlage zur Fachkraft gehören

Die goldene Regel lautet: Grün-Gelb gehört dem Schutzleiter, Punkt. Diese Farbe ist so streng reserviert, dass sie in keiner anderen Funktion auftauchen darf. Der Schutzleiter ist die Lebensversicherung der Installation – er führt im Fehlerfall gefährliche Spannung sicher ab und sorgt dafür, dass Schutzeinrichtungen auslösen. Deshalb ist seine Kennzeichnung so unverwechselbar gewählt.

Blau ist für den Neutralleiter gedacht, der den Betriebsstrom zurückführt. Braun, Schwarz und Grau markieren die Außenleiter, auf denen die Spannung anliegt. Genau deshalb ist es lebensgefährlich anzunehmen, eine bunte Ader sei „bestimmt stromlos“ – ob eine Leitung wirklich spannungsfrei ist, lässt sich nicht an der Farbe ablesen, sondern nur mit dem richtigen Vorgehen und Messmittel durch eine Fachkraft feststellen. Die Farbe sagt dir, wofür eine Ader vorgesehen ist – nicht, ob sie im Moment gefährlich ist.

Für dich als verständiger Bauherr ist das Farbwissen trotzdem wertvoll: Du erkennst auf einem Foto oder in der Doku, wie eine Leitung aufgebaut ist, verstehst Begriffe wie L, N und PE im Angebot deines Elektrikers und kannst gezielt nachfragen. Das ist gelebte gelbe Zone: verstehen und mitreden, ohne selbst an der Anlage zu arbeiten.

Den Aufdruck lesen: was „3x1,5“ verrät

Auf dem Mantel jeder Installationsleitung läuft ein Aufdruck mit. Neben Hersteller und Typ steht dort das Wichtigste in wenigen Zeichen: wie viele Adern die Leitung hat und wie dick jede Ader ist. Sobald du dieses Muster kennst, entziffert du jeden Kabelaufdruck in Sekunden.

Ein Aufdruck wie NYM-J 3x1,5 liest sich also so: eine Mantelleitung mit Schutzleiter, drei Adern, jede mit 1,5 mm² Querschnitt. Bei drei Adern sind das typischerweise Außenleiter, Neutralleiter und Schutzleiter. Steht dort 5x2,5, sind es fünf Adern mit je 2,5 mm² – eine Konstellation, die man zum Beispiel bei dreiphasigen Anschlüssen antrifft.

Die Zahl vor dem „x“ ist reine Zählarbeit: So viele isolierte Adern stecken im Mantel. Die Zahl dahinter ist der Querschnitt – die Querschnittsfläche des metallischen Leiters in der Ader, gemessen in mm². Je größer diese Zahl, desto dicker der Kupferquerschnitt und desto mehr Strom kann die Ader grundsätzlich führen, ohne sich unzulässig zu erwärmen. Genau hier setzt der nächste Abschnitt an.

Warum der Querschnitt zur Absicherung passt – das Prinzip

Jetzt kommt der Teil, der Kabel und Sicherung zusammenbringt – und der oft missverstanden wird. Die zentrale Aussage vorweg: Die Sicherung schützt die Leitung, nicht das angeschlossene Gerät. Wenn du dieses eine Prinzip verinnerlichst, verstehst du, warum Querschnitt und Absicherung nicht frei kombinierbar sind.

• Fließt Strom durch eine Ader, entsteht Wärme – je dünner die Ader und je höher der Strom, desto mehr
• Jede Leitung darf sich nur bis zu einem bestimmten Maß erwärmen, sonst altert oder beschädigt die Isolierung
• Der Leitungsschutzschalter (die „Sicherung“) trennt den Stromkreis, bevor die Leitung zu heiß wird
• Deshalb müssen Querschnitt und Schutzeinrichtung aufeinander abgestimmt sein – eine zu schwach dimensionierte Leitung an einer zu großen Sicherung ist gefährlich

Stell dir die Leitung wie einen Schlauch und den Strom wie Wasser vor: Durch einen dünnen Schlauch presst du nur begrenzt viel Wasser, bevor der Druck – hier die Wärme – zum Problem wird. Ein dickerer Querschnitt kann mehr Strom „tragen“, ohne kritisch warm zu werden. Die Sicherung ist das Ventil, das rechtzeitig abschaltet, damit die Leitung nie in den gefährlichen Bereich kommt.

Wichtig ist die Reihenfolge im Denken: Man wählt nicht die Sicherung nach dem Gerät und hofft, dass die Leitung passt. Es ist umgekehrt – die Schutzeinrichtung muss so gewählt sein, dass sie die verlegte Leitung zuverlässig schützt. Deshalb kann man einen zu schwachen Draht niemals durch eine größere Sicherung „stärker machen“ – man macht ihn damit nur gefährlicher, weil die Sicherung dann zu spät auslöst.

Was du an bestehenden Leitungen typischerweise ablesen kannst, hilft beim Einordnen – aber Achtung, das Folgende ist ausdrücklich keine Dimensionierungsanleitung zum Selbermachen, sondern reine Lesehilfe, um eine bereits verlegte Leitung einzuordnen:

Warum das keine Tabelle zum Nachbauen ist: Der tatsächlich nötige Querschnitt hängt von deutlich mehr ab als vom groben Verwendungszweck. Verlegeart (in der Wand, im Rohr, gebündelt), Häufung mehrerer Leitungen, Umgebungstemperatur und die Leitungslänge (Stichwort Spannungsfall) spielen alle hinein. Diese Rechnung erledigt die Elektrofachkraft nach der Normenreihe DIN VDE 0100 für das Errichten von Niederspannungsanlagen und den einschlägigen Planungsnormen wie der DIN 18015. Genau deshalb gehört die Dimensionierung nicht in einen DIY-Artikel, sondern in die Hand der Fachkraft.

Wenn du ein Gefühl für Größenordnungen und Zusammenhänge bekommen möchtest, kannst du unseren Kabelquerschnitt-Rechner als Verständnis-Werkzeug nutzen: Er macht anschaulich, wie sich Strom, Länge und Querschnitt zueinander verhalten. Ersetzt er die Planung der Fachkraft? Nein – die verbindliche Auslegung deiner konkreten Installation trifft dein Elektriker. Der Rechner hilft dir, die Logik dahinter zu verstehen und die richtigen Fragen zu stellen.

Starr, mehrdrähtig, feindrähtig – und wann Aderendhülsen ins Spiel kommen

Nicht jede Ader ist gleich aufgebaut. Zwei Adern können denselben Querschnitt haben und sich trotzdem völlig unterschiedlich anfühlen – die eine steif, die andere biegsam. Der Unterschied liegt darin, ob der Leiter aus einem einzigen Draht oder aus vielen dünnen Drähten besteht.

• Eindrähtig (starr): ein einziger massiver Draht pro Ader – typisch für fest verlegte Installationsleitungen wie NYM
• Mehrdrähtig: mehrere Einzeldrähte, etwas flexibler – bei größeren Querschnitten üblich
• Feindrähtig: sehr viele feine Drähte, hochflexibel – typisch für bewegliche Anschluss- und Geräteleitungen

Hier kommen die Aderendhülsen ins Spiel. Feindrähtige Leiter bestehen aus vielen dünnen Drähten, die sich beim Anklemmen aufspleißen und einzeln verbiegen können. Eine Aderendhülse fasst all diese Drähte in einer sauberen Hülse zusammen, sodass ein definierter, formstabiler Anschluss entsteht. Deshalb siehst du an feindrähtigen Leitern in Schaltschränken und an vielen Geräten diese kleinen Metallhülsen.

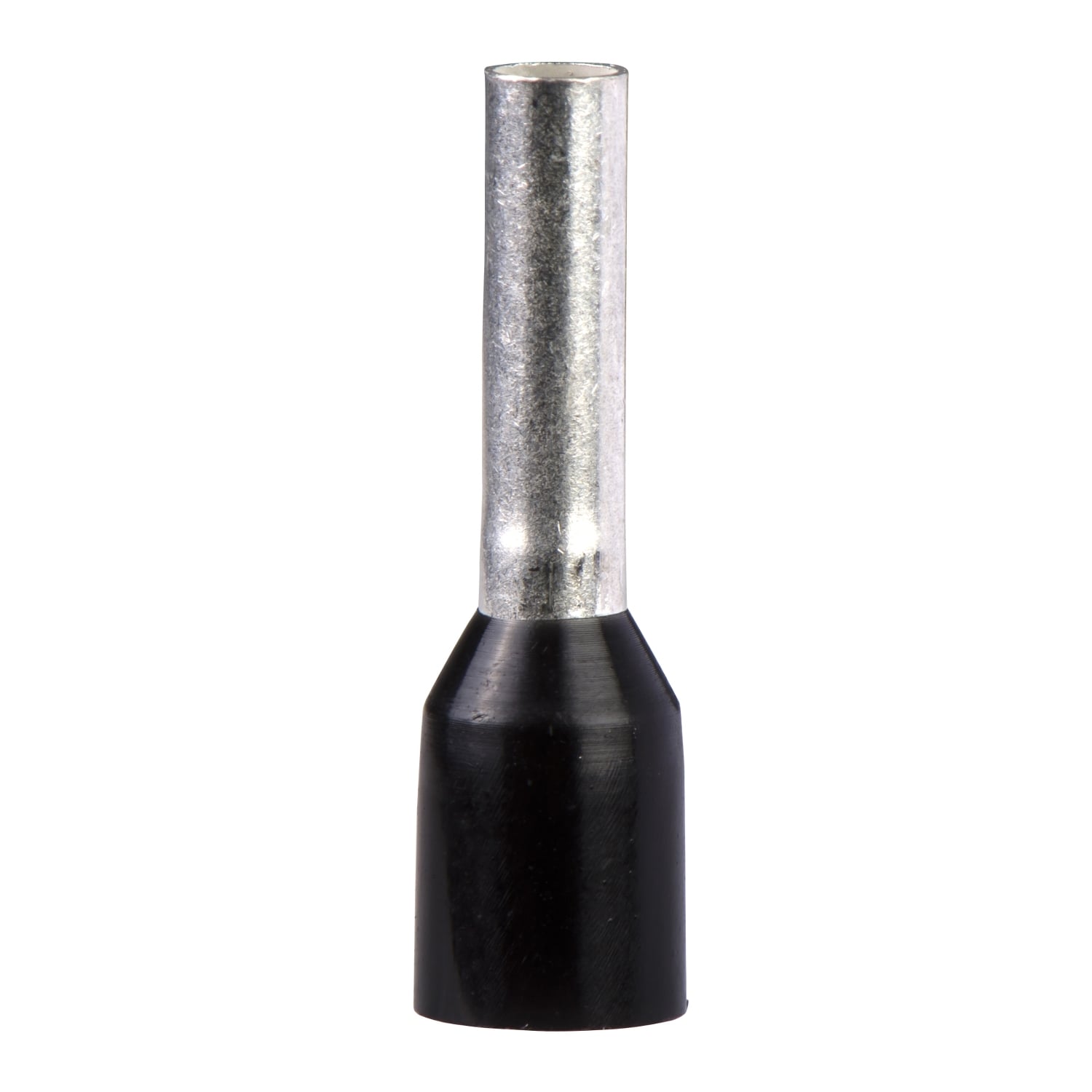

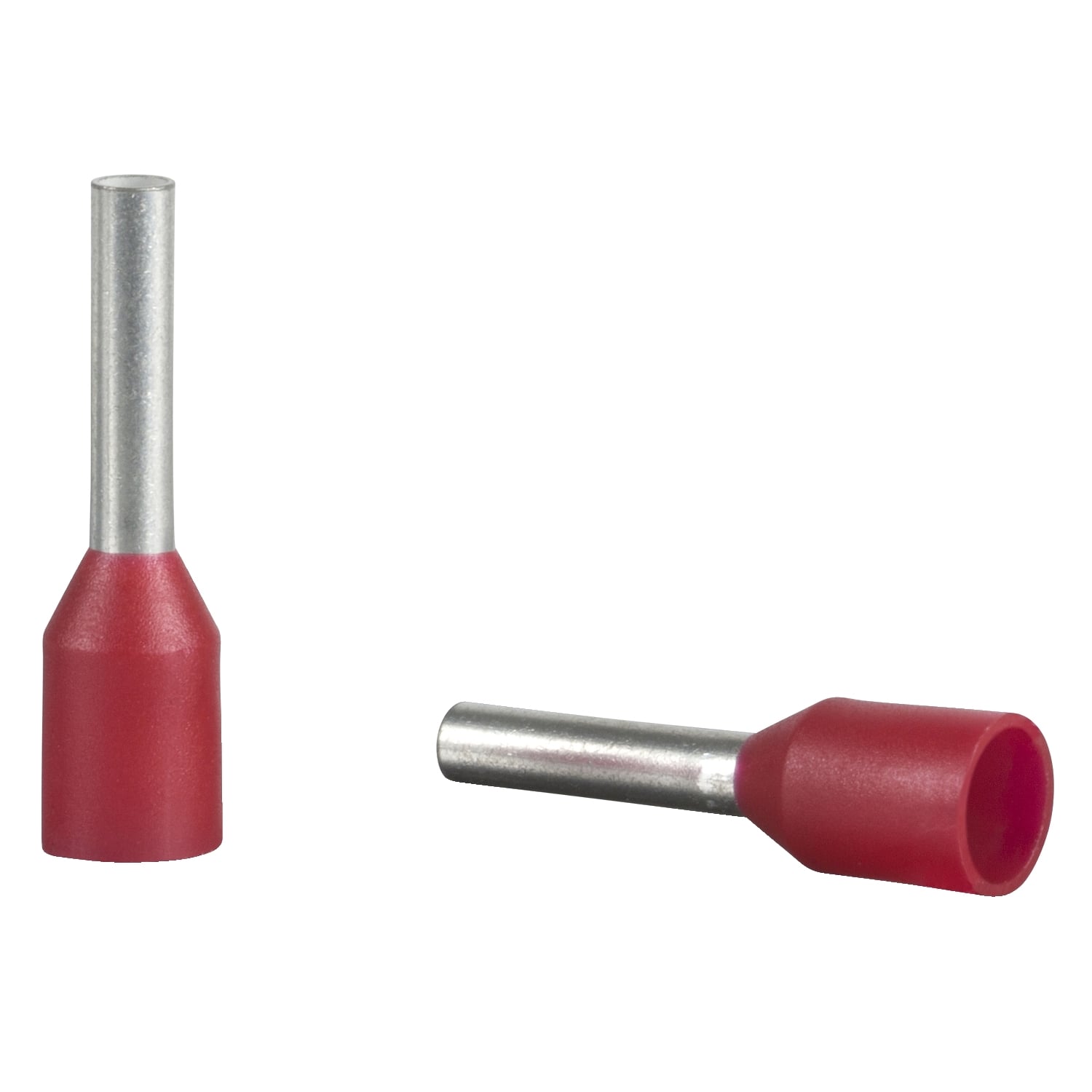

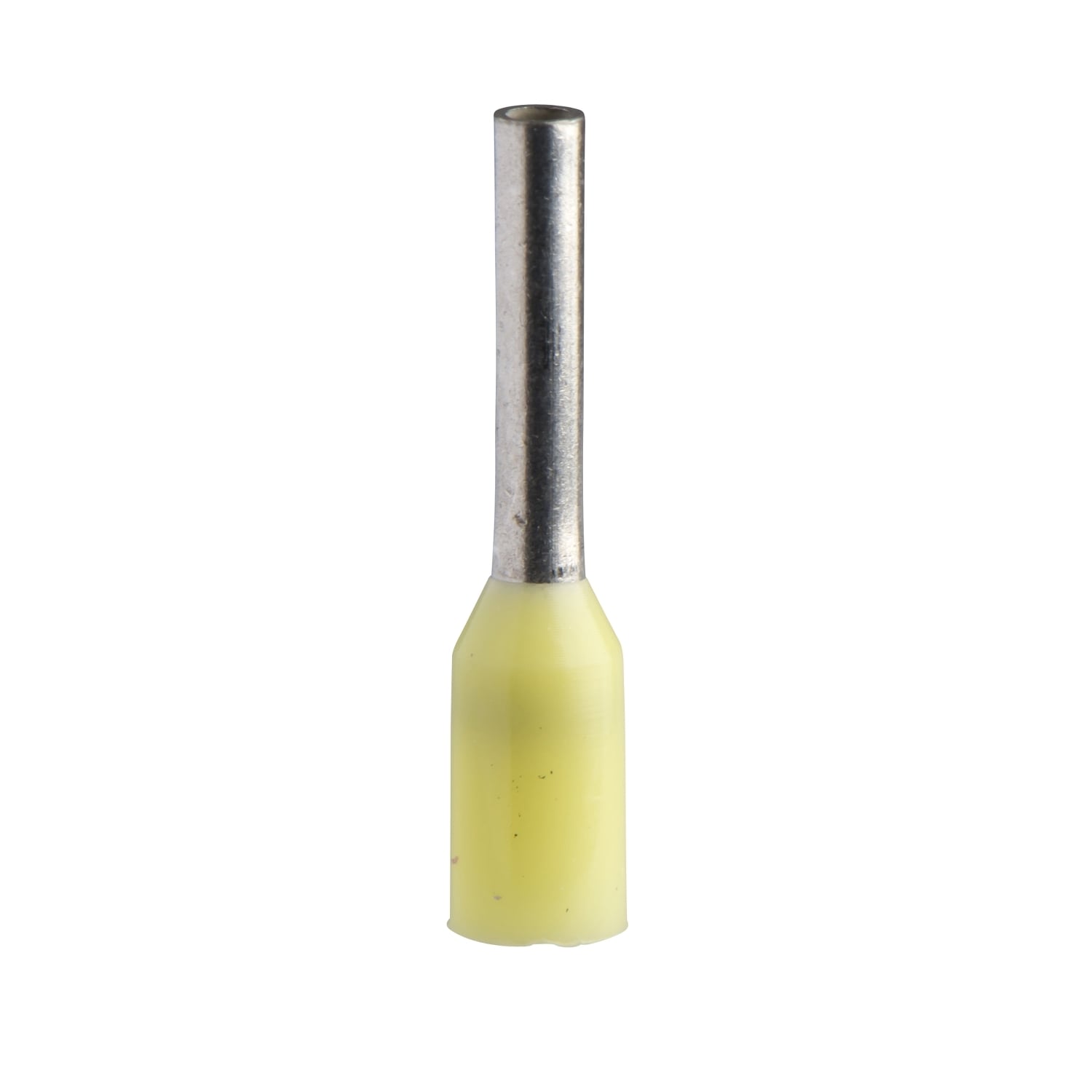

Praktischerweise sind Aderendhülsen farblich nach Querschnitt codiert – ein schönes Beispiel dafür, wie sich das Querschnittsdenken durch das ganze Material zieht. Im Sortiment findest du etwa die Schneider Electric Aderendhülse 0,25 mm² mit gelbem Kragen (0,06 €), die Aderendhülse 1,0 mm² mit rotem Kragen (0,06 €) und die Aderendhülse 1,5 mm² mit schwarzem Kragen (0,06 €). An der Kragenfarbe erkennt eine Fachkraft auf einen Blick, welcher Querschnitt in der Hülse steckt.

Fertig konfektionierte Anschlussleitungen nehmen dir die Auswahl komplett ab: Beim Delta Dore Anschlusskabel 2 m mit Aderendhülsen (5,39 €) und der 5-m-Variante (14,23 €) sind die Hülsen bereits ab Werk aufgecrimpt. Solche Leitungen zeigen anschaulich, wie ein sauber vorbereiteter Anschluss aussieht – ob und wo sie in deinem Projekt eingesetzt werden, richtet sich nach dem jeweiligen Gerät und der Vorgabe der Fachkraft.

Material rund ums Kabel: verbinden, reparieren, anschließen

Rund um die eigentliche Leitung gibt es reichlich Zubehör, dessen Funktion du gut verstehen kannst – auch wenn der Einbau in die feste Installation zur Fachkraft gehört. Zwei Dinge vorweg zur Ehrlichkeit: Erstens ist das klassische NYM-J-Meterware-Sortiment bei uns aktuell dünn; die exakt passende Installationsleitung für dein Projekt spezifiziert und beschafft ohnehin dein Elektrobetrieb nach der Auslegung. Zweitens findest du unten Material, das das Thema Mantelleitung sinnvoll abrundet – ohne dass wir dir etwas andrehen, das nicht passt.

• Verbinden: Wo zwei Leitungsenden zusammenkommen, sorgt eine passende Verbindungsdose für einen geordneten, geschützten Übergang
• Reparieren: Eine beschädigte Mantelleitung lässt sich mit einem dafür vorgesehenen Set fachgerecht instand setzen – die Ausführung an der Anlage bleibt Fachkraft-Sache
• Anschließen: Fertig konfektionierte Anschlussleitungen und Aderendhülsen sorgen für definierte Kontaktstellen

Für sauber gefasste Verbindungen von Mantelleitungen gibt es die WAGO Verbindungsdose für Mantelleitungen 207-4301 (25,00 €). Sie zeigt gut, worum es beim Verbinden geht: die Adern geordnet, geschützt und dauerhaft zusammenzuführen, statt sie irgendwie zu verdrillen. Ist eine Mantelleitung beschädigt, ist das WAGO Leitungsreparatur-Set für Mantelleitungen 207-5485/316-000 (28,81 €) die dafür vorgesehene Lösung – die eigentliche Reparatur an einer Leitung der festen Installation führt die Fachkraft durch.

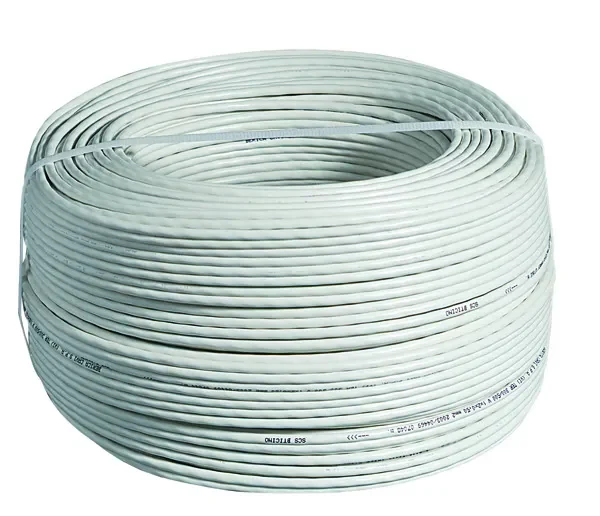

Mantelleitung als Bund oder auf der Trommel ist im Sortiment ebenfalls vertreten – allerdings als spezielle Typen, nicht als klassische graue NYM-Bauleitung. Dazu zählen die BTicino L4669 Mantelleitung als 100-m-Bund (59,79 €), dieselbe Leitung als 500-m-Einwegtrommel (292,34 €) sowie die BTicino 336904 Mantelleitung 200 m mit zwei flexiblen, verdrillten Leitern (135,79 €) – letztere ist eine zweiadrige, verdrillte Leitung, wie sie in bestimmten System- und Kommunikationsanwendungen vorkommt. Fazit ehrlich gesagt: Für eine klassische Hausinstallation ist die passende NYM-Leitung Sache deines Elektrikers – frag ihn, welchen Typ und Querschnitt er für dein Vorhaben vorsieht.

Was du selbst darfst – und wo die Fachkraft ran muss

Dieser Ratgeber dreht sich um Wissen, nicht um Werkzeug am lebenden Draht. Damit du die Grenze klar vor Augen hast, hier die Einordnung im Klartext – sie folgt derselben Logik wie unser Pillar-Ratgeber zum Thema Elektroarbeiten selber machen: Was ist erlaubt?

Der rote Faden ist immer derselbe: Du verstehst, planst, wählst aus und bereitest vor – dein Elektriker führt aus. Diese Aufteilung ist keine Bevormundung, sondern der Grund, warum Installationen über Jahrzehnte sicher bleiben. Ein falsch gewählter Querschnitt oder eine unsauber angeschlossene Ader zeigt sich oft erst, wenn es zu spät ist – deshalb gehört beides in fachkundige Hände.

Und das ist gute Nachricht statt Einschränkung: Je besser du das Thema verstehst, desto reibungsloser läuft die Zusammenarbeit. Du kannst dein Vorhaben präzise beschreiben, Angebote besser einordnen und im Gespräch die richtigen Fragen stellen – und genau dieses Verständnis ist vollkommen legal.

Alle Produkte im Überblick

Das im Ratgeber genannte Material auf einen Blick – von Aderendhülsen über Verbindungs- und Reparaturmaterial bis zu konfektionierten Anschlussleitungen und Mantelleitung als Meterware. Die konkrete Installationsleitung für dein Projekt stimmst du mit deiner Elektrofachkraft ab.

WAGO Leitungsreparatur-Set für Mantelleitungen 207-5485/316-000

28,81 €

WAGO Verbindungsdose für Mantelleitungen 207-4301

25,00 €

BTicino L4669 Mantelleitung Kabelbund 100m

59,79 €

BTicino L4669/500 Mantelleitung Einwegtrommel 500m

292,34 €

BTicino 336904 Mantelleitung 200m m.2flex. isolierten und verdrillten Leiter

135,79 €

DELTA DORE Anschlusskabel 2m weiß mit Aderendhülsen 3880

5,39 €

DELTA DORE Anschlusskabel 5m weiß mit Aderendhülsen 3885

14,23 €

Schneider Electric Aderendhülse 1,0mmq, Kragen rt DZ5CE010

0,06 €

Schneider Electric Aderendhülse 1,5mmq, Kragen schwarz DZ5CE015

0,06 €

Schneider Electric Aderendhülse 0,25mmq, Kragen ge DZ5CE002

0,06 €
