Hohlwanddose, Gerätedose & Elektronikdose: Kaiser-Dosen wählen und setzen
Startseite › Ratgeber › Kaiser-Dosen
Ratgeber · Schutz & Verteilung
Hohlwanddose, Gerätedose & Elektronikdose: Kaiser-Dosen wählen und setzen
Ohne die richtige Dose hält kein Schalter, keine Steckdose und kein Smart-Home-Aktor sauber in der Wand – und in der Trockenbauwand entscheidet die Dose sogar darüber, ob deine Gebäudehülle dicht bleibt. Kaiser bietet für jede Einbausituation die passende Lösung: klassische Hohlwanddosen, Unterputz-Gerätedosen, luftdichte Varianten mit Dichtmembran und tiefe Dosen mit Extra-Stauraum. Hier erfährst du, welcher Dosentyp wofür gedacht ist, wie du eine Hohlwanddose Schritt für Schritt setzt und wann sich die luftdichte Ausführung lohnt.
Kurz zusammengefasst: Für die normale Schalterstelle in der Trockenbauwand ist die luftdichte Kaiser-Hohlwanddose 9263-22 mit Dichtmembran für rund 1,45 € die erste Wahl. Brauchst du mehr Platz für Klemmen, Reserveleitung oder Elektronikkomponenten, nimm die tiefe ECONflex-Hohlwanddose 9268-94 (Ø68x75 mm). Und wer massiv baut, greift zur klassischen Unterputz-Gerätedose 1055-25 in luftdichter Ausführung. Das mechanische Setzen der Dose ist DIY-tauglich – der elektrische Anschluss gehört in die Hand einer Elektrofachkraft.
Inhalt
Wichtiger Hinweis: Das Fräsen der Öffnung und das mechanische Setzen der Dose kannst du als geübter Heimwerker selbst übernehmen. Sobald es aber an 230-V-Leitungen geht – Abklemmen, Anschließen, Verändern der festen Installation –, ist das Aufgabe einer qualifizierten Elektrofachkraft. Arbeite niemals an Leitungen, deren Spannungsfreiheit nicht fachgerecht festgestellt wurde.
Alle Kaiser-Dosen im Vergleich
Vierzehn Kaiser-Produkte, drei Welten: Hohlwanddosen für Trockenbau- und Plattenwände, Unterputz-Gerätedosen für das Mauerwerk und dazu praktisches Zubehör wie der Adapterring. Die Maße und Schutzarten stammen direkt aus den Produktbezeichnungen.
| Modell | Typ | Besonderheit | Preis |
|---|---|---|---|

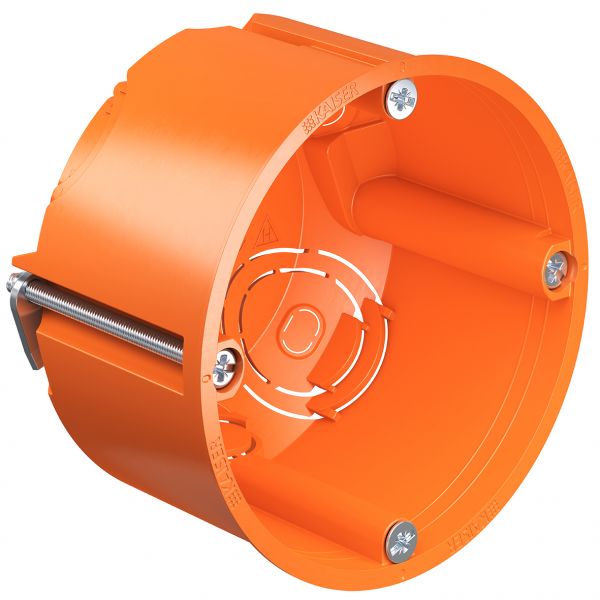

| Kaiser 9063-02 | Hohlwanddose Ø68x48 mm | IP3X, runde Ausbrechöffnung | 0,82 € |

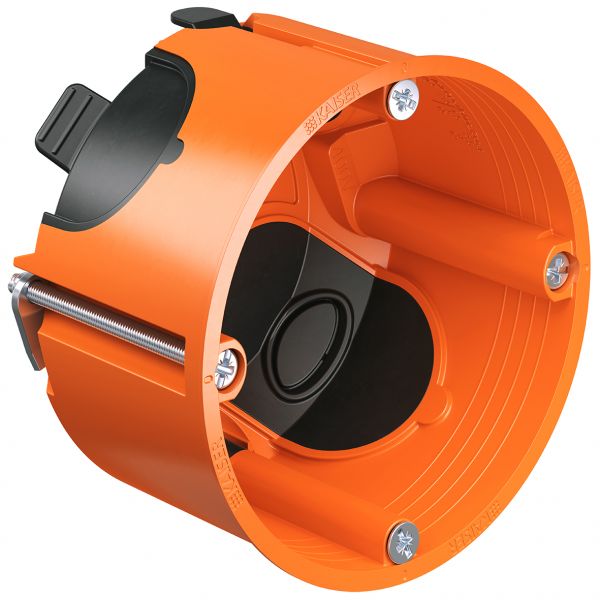

| Kaiser 9263-22 | Hohlwanddose Ø68x48 mm, luftdicht | IP3X, Dichtmembran | 1,45 € |

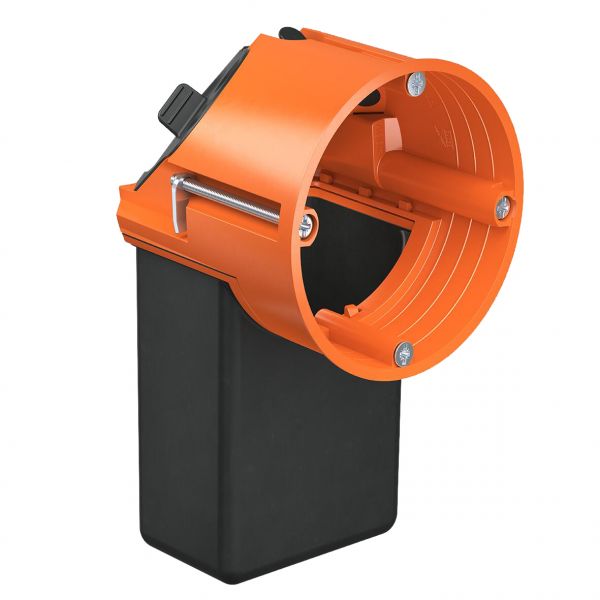

| Kaiser ECONflex 9268-94 | Hohlwanddose Ø68x75 mm, luftdicht | tiefe Bauform, IP30, Dichtmembran | 9,46 € |

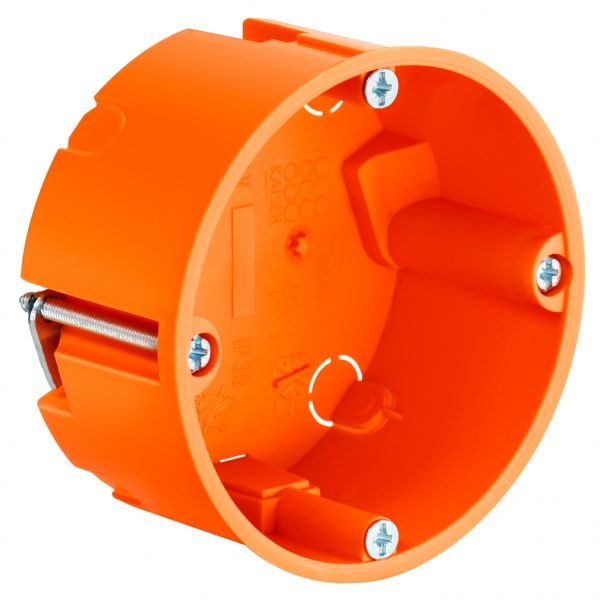

| Kaiser 9061-00 | Hohlwanddose Ø68x35 mm | flache Bauform, IP3X | 3,19 € |

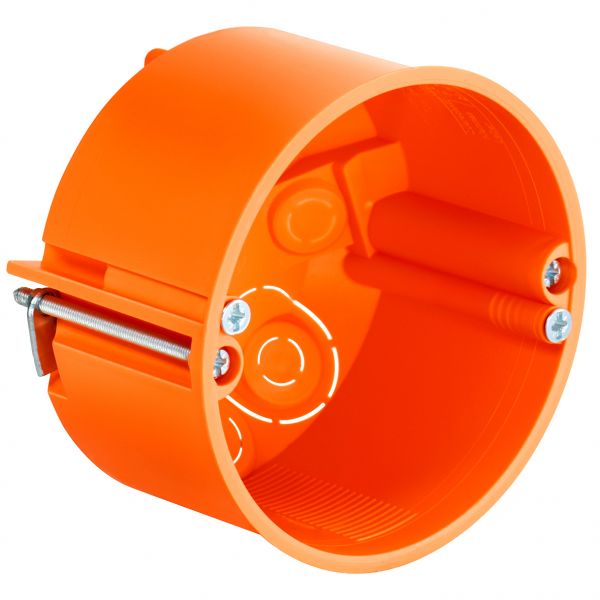

| Kaiser 9067-01 | Hohlwanddose Ø74x50 mm | IP3X, Ausbrechöffnung | 5,65 € |

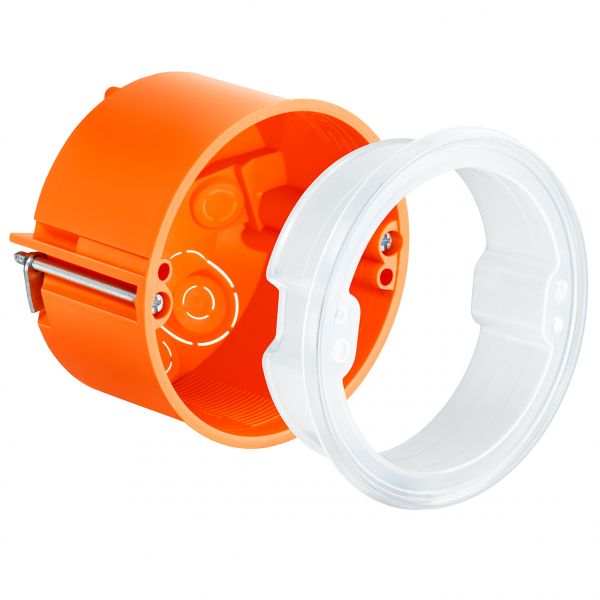

| Kaiser 9075-01 | Hohlwanddose Ø74x50 mm | IP34, Ausbrechöffnung | 8,00 € |

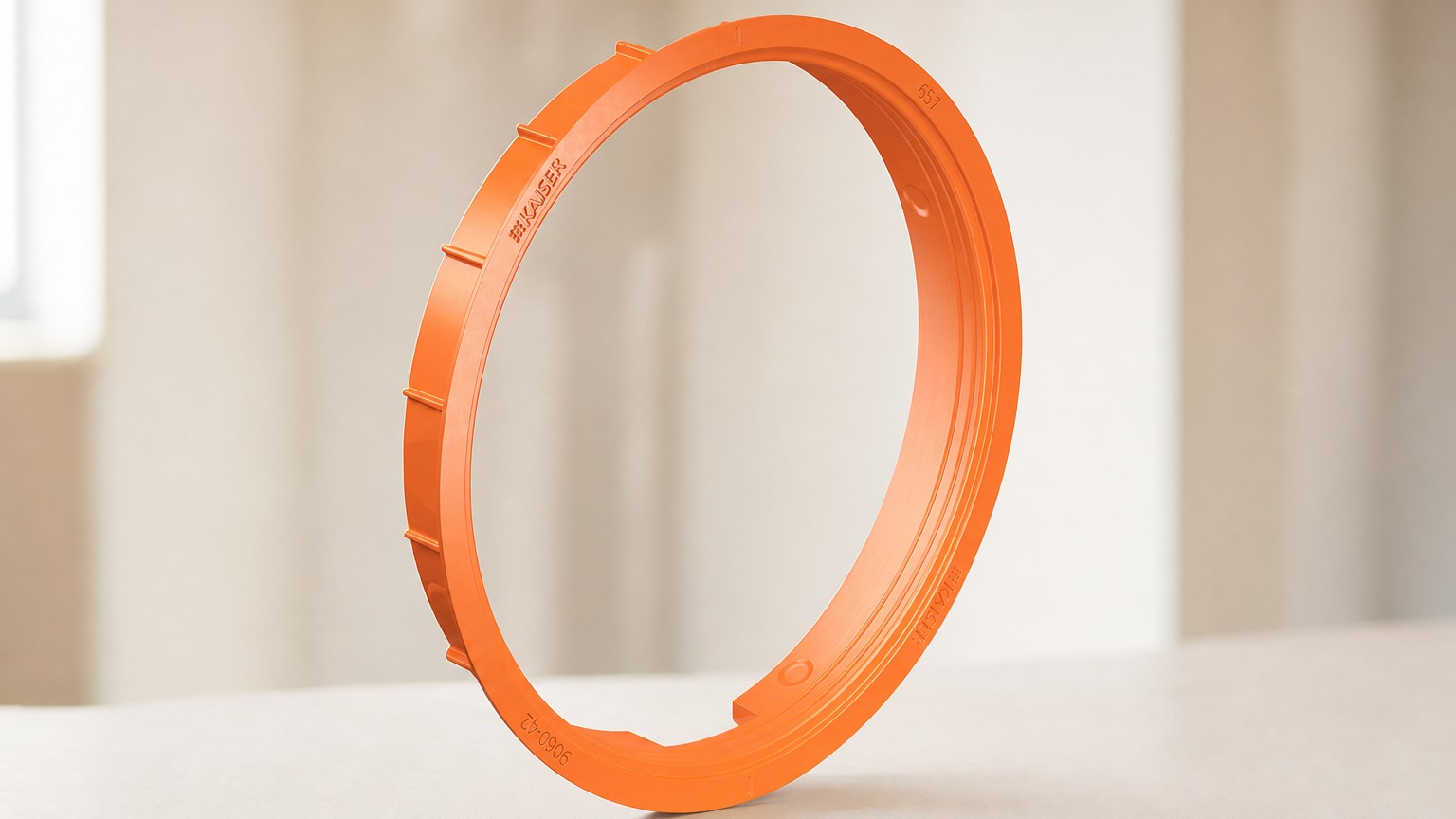

| Kaiser 9060-42 | Adapterring 68/73 mm | für Hohlwanddosen 68 mm | 0,82 € |

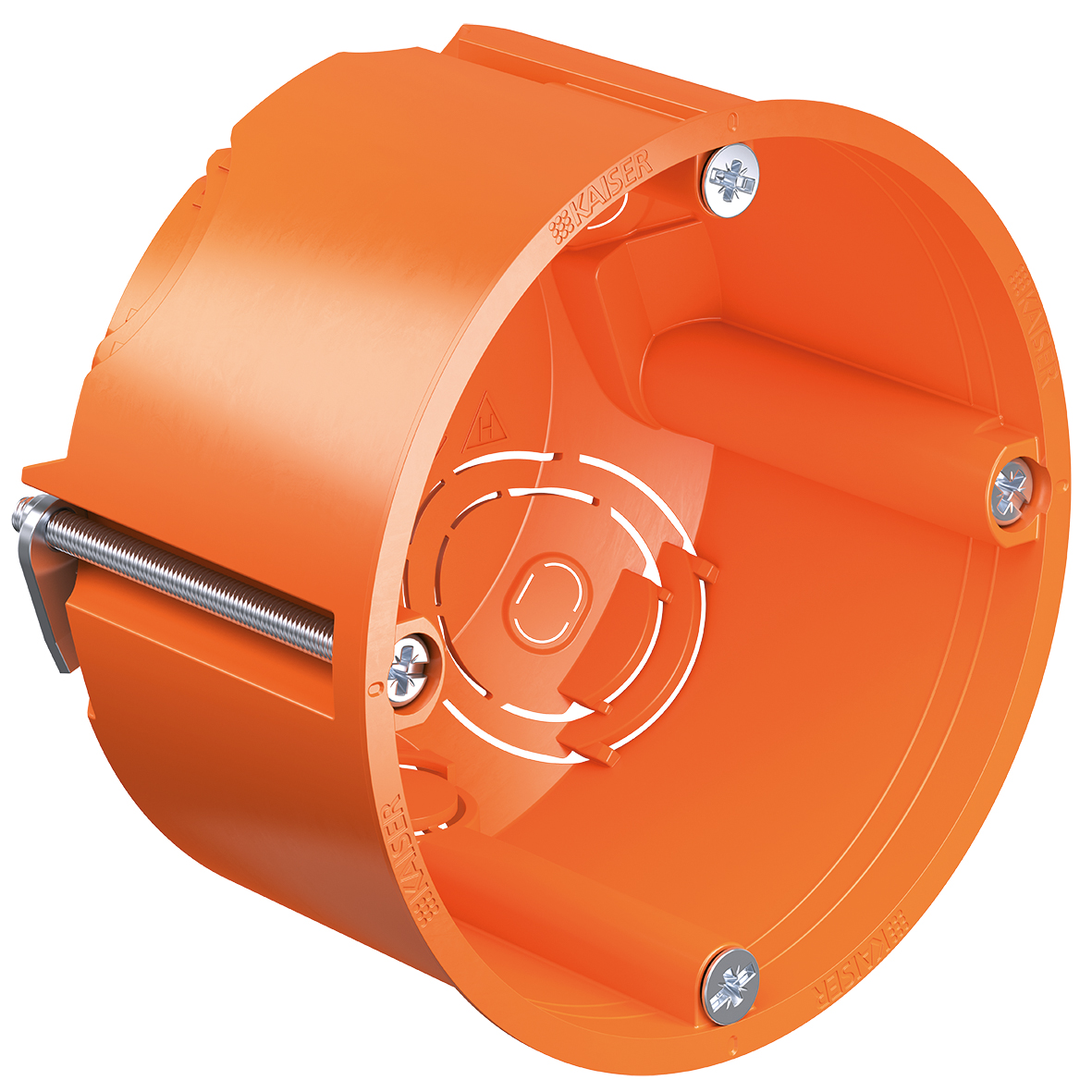

| Kaiser 9063-32 | Hohlwand-Gerätedose O-range | mit Geräteschrauben, T48 mm | 0,60 € |

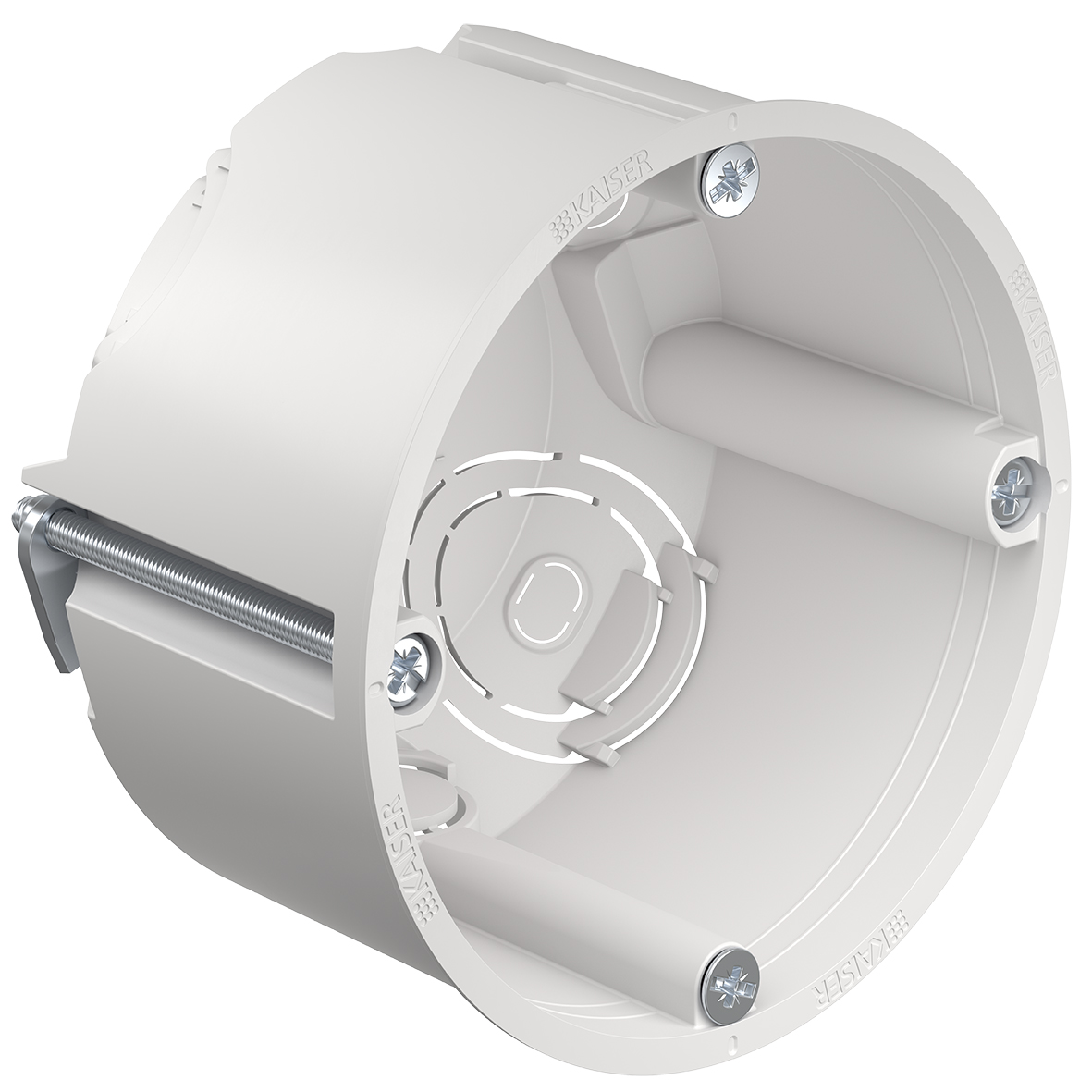

| Kaiser 9063-78 | Hohlwand-Gerätedose, halogenfrei | 40 mm hoch, Plattenstärke 0,2–30 mm | 2,42 € |

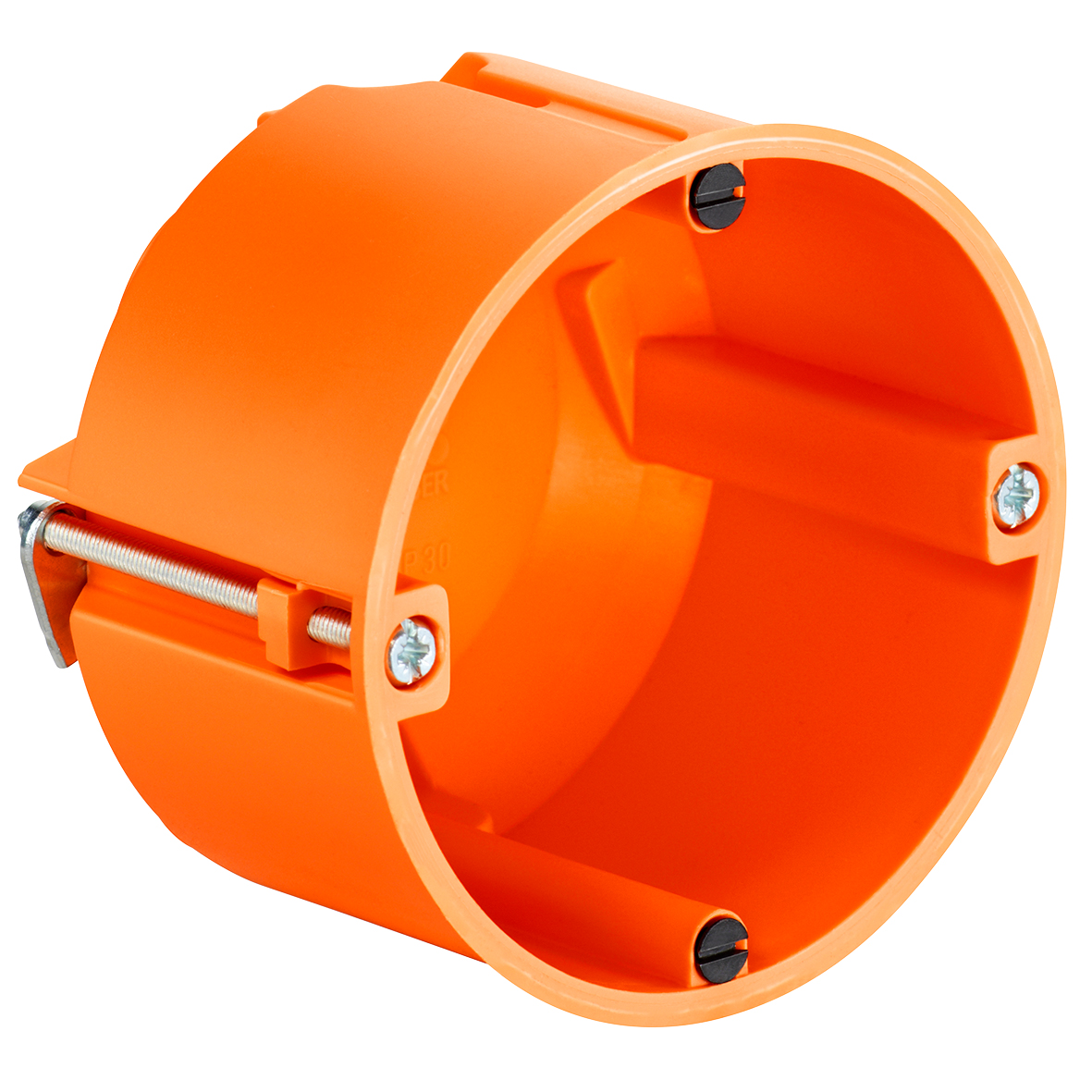

| Kaiser 9068-01 | Hohlwand-Gerätedose 68/47, luftdicht | für dünne Beplankung | 2,95 € |

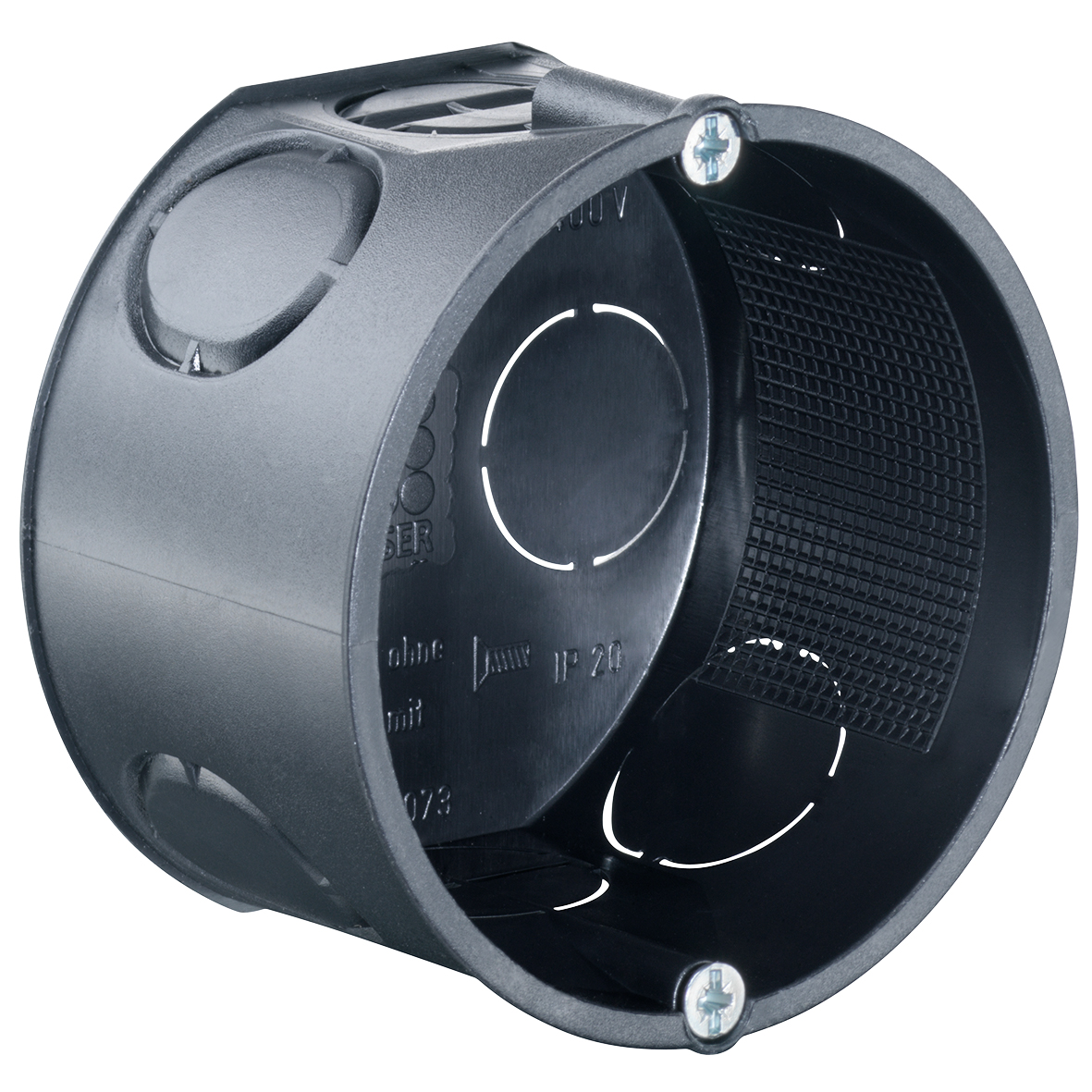

| Kaiser 1051-00 | Gerätedose 60/42 | ohne Verbindungsstutzen, mit Schrauben | 0,92 € |

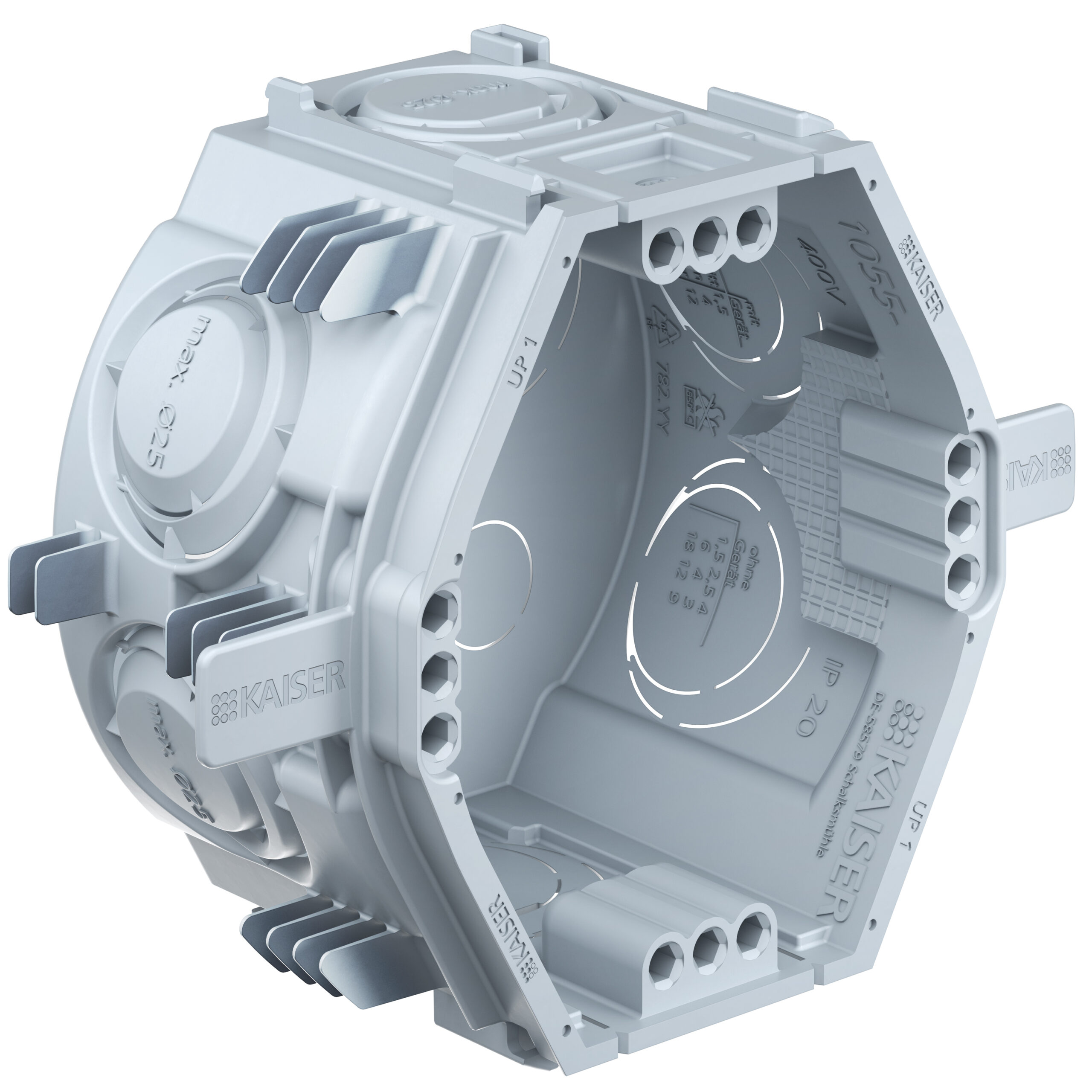

| Kaiser 1055-06 | UP-Gerätedose Ø60x46 mm | achteckig, IP2X, Dichtmembran | 0,77 € |
| Kaiser 1055-42 | UP-Gerätedose Ø60x46 mm, luftdicht | achteckig, IP2X, Dichtmembran | 0,17 € |

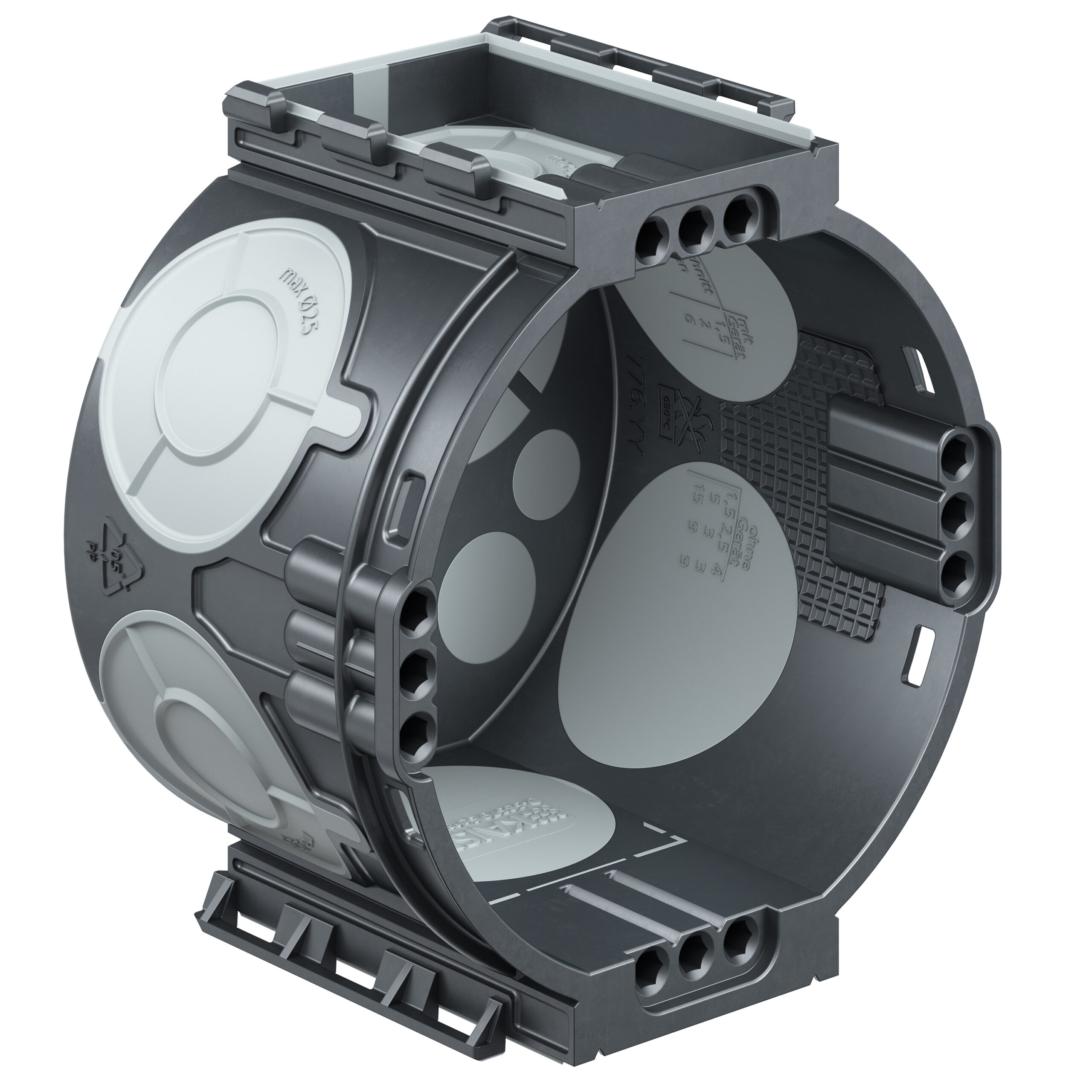

| Kaiser 1055-25 | UP-Gerätedose Ø60x46 mm, luftdicht | rund, IP2X, Dichtmembran | 1,40 € |
Hohlwanddose, Gerätedose, Elektronikdose – die Begriffe sortiert
- Gerätedose: nimmt das Installationsgerät auf – Schalter, Steckdose, Dimmer oder Taster werden direkt in ihr befestigt
- Hohlwanddose: die Gerätedose für Trockenbau- und Plattenwände – sie klemmt sich mit schwenkbaren Krallen an der Beplankung fest, statt eingegipst zu werden
- Unterputzdose (UP): die Gerätedose fürs Mauerwerk – sie wird in eine gestemmte oder gebohrte Öffnung eingegipst
- Elektronikdose: eine tiefe Dose mit zusätzlichem Raum hinter dem Gerät – für Klemmen, Dimmer-Elektronik, Funkaktoren oder Busankoppler
- Verbindungs- und Abzweigdosen sind dagegen reine Klemmstellen ohne Geräteeinbau – sie sind nicht Thema dieses Ratgebers
Die Verwirrung um die Begriffe löst sich auf, wenn du zwei Fragen stellst: In welche Wand kommt die Dose? Und: Wie viel muss hinein? Die Wandart entscheidet zwischen Hohlwanddose und Unterputzdose. In der Trockenbauwand hält die Dose nicht durch Gips, sondern mechanisch: Beim Anziehen der Schrauben schwenken Krallen hinter die Beplankung und ziehen die Dose gegen die Plattenrückseite. Im Mauerwerk übernimmt klassisch der Gips das Halten – hier kommen Gerätedosen wie die Kaiser 1051-00 (0,92 €) oder die achteckige Kaiser 1055-06 (0,77 €) zum Einsatz.
Die zweite Frage betrifft die Tiefe – und damit den Unterschied zwischen Gerätedose und Elektronikdose. Eine normale Gerätedose bietet gerade genug Platz für das Gerät und seine Anschlussleitungen. Sobald aber mehr dahinter soll – Verbindungsklemmen, ein Dimmer-Baustein, ein Funkaktor fürs Smart Home oder eine Reserveschlaufe –, wird es in der Standardtiefe schnell eng. Genau dafür gibt es tiefe Dosen mit Elektronik-Stauraum: In der Trockenbauwand ist das die Kaiser ECONflex 9268-94 mit Ø68x75 mm (9,46 €) – gegenüber der Standarddose mit 48 mm Tiefe gewinnst du hier ordentlich Volumen für alles, was hinter dem Schalter verschwinden soll.
Merke dir als Faustregel: Wer heute baut oder saniert und später smarte Komponenten nachrüsten will, setzt an den wichtigen Stellen gleich tiefe Dosen. Der Aufpreis ist überschaubar, das Nachrüsten einer zu flachen Dose dagegen ärgerlich.
Hohlwanddose setzen: Schritt für Schritt
- Position anzeichnen – auf Ständerwerk und Leitungsverlauf achten
- Öffnung fräsen: Für Dosen mit Ø68 mm nutzt du eine 68er-Fräskrone (Dosensenker) im Akkuschrauber, für die großen Ø74-Dosen entsprechend eine passende größere Krone
- Leitung einführen: Bei Dosen mit Dichtmembran die Leitung durch die Membran stechen, bei klassischen Dosen die Ausbrechöffnung nutzen
- Dose einsetzen und Schrauben anziehen – die Krallen schwenken hinter die Platte und ziehen die Dose fest
- Anschluss der 230-V-Leitungen: Elektrofachkraft
Das Setzen selbst ist in wenigen Minuten erledigt – die Qualität entscheidet sich bei der Vorbereitung. Zeichne die Position sauber an und prüfe vorher, ob an der Stelle ein Ständerprofil oder eine Leitung verläuft. Dann kommt die Fräskrone zum Einsatz: Der kreisrunde Dosensenker schneidet in Gipskarton eine passgenaue Öffnung, in der die Dose später spielfrei sitzt. Wer mehrere Dosen nebeneinander setzt, arbeitet mit einer Bohrschablone oder einem Kombi-Abstandhalter, damit die Dosenmitten exakt fluchten – sonst rächt sich jeder Millimeter spätestens beim Aufsetzen des Mehrfachrahmens.
Beim Einsetzen zeigt sich der Unterschied zwischen den Dosentypen: Die klassische Kaiser 9063-02 (0,82 €) hat runde Ausbrechöffnungen, durch die du die Leitung einführst, bevor die Dose in die Wand wandert. Bei der luftdichten Kaiser 9263-22 (1,45 €) stichst du die Leitung stattdessen durch die Dichtmembran – die legt sich eng um den Leitungsmantel und hält die Einführung dicht. Danach Schrauben anziehen, fertig sitzt die Dose. Ein Sonderfall sind sehr dünne Platten: Dafür hat Kaiser die luftdichte Gerätedose 9068-01 für dünne Beplankung (2,95 €) im Programm, und die halogenfreie Kaiser 9063-78 (2,42 €) deckt laut Hersteller Plattenstärken von 0,2 bis 30 mm ab – sie klemmt also vom dünnen Blech bis zur doppelten Beplankung.
Und dann kommt der Punkt, an dem du den Schraubendreher weiterreichst: Der Anschluss der 230-V-Leitungen – Abisolieren, Klemmen, Zuordnen der Leiter – gehört in die Hand einer Elektrofachkraft. Das mechanische Setzen darfst du vorbereiten, die elektrische Seite nicht.
Luftdichte Hohlwanddosen: wann die Dichtmembran Pflicht ist
- Jede Dosenöffnung in einer dichten Gebäudehülle ist ein potenzielles Leck – Luft zieht durch Dose und Leitungswege
- Luftdichte Dosen mit Dichtmembran schließen die Leitungseinführung dicht ab
- Typische Einsatzfälle: Außenwände, Wände zu unbeheizten Räumen, Dachgeschoss-Ausbau, energetisch sanierte Gebäude
- Im Sortiment: 9263-22 (Standard, 1,45 €), ECONflex 9268-94 (tief, 9,46 €) und 9068-01 (dünne Beplankung, 2,95 €)
- Auch fürs Mauerwerk gibt es luftdichte Unterputz-Varianten mit Dichtmembran
Warum das Thema so wichtig geworden ist: Moderne Gebäude werden auf eine möglichst dichte Hülle hin geplant – unkontrollierte Luftströmung durch die Konstruktion kostet Heizenergie und kann Feuchtigkeit in die Dämmebene tragen. Und ausgerechnet die Elektroinstallation durchlöchert diese Hülle an Dutzenden Stellen: Jede Dose ist ein Loch, jede Leitung ein potenzieller Kanal, durch den warme Raumluft in die Konstruktion zieht. Wer schon einmal im Winter einen kalten Luftzug aus einer Steckdose gespürt hat, kennt den Effekt aus erster Hand.
Luftdichte Dosen lösen das Problem an der Quelle: Die Dichtmembran umschließt die eingeführte Leitung, statt eine offene Ausbrechöffnung zu hinterlassen. Für die Trockenbauwand heißt das konkret: An Außenwänden, in der Dachschräge und überall dort, wo die luftdichte Ebene verläuft, nimmst du die 9263-22 statt der offenen Standarddose – der Aufpreis liegt bei rund 60 Cent. Im Mauerwerk gilt dasselbe Prinzip: Die luftdichte UP-Dose 1055-42 (achteckig, 0,17 €) und die runde 1055-25 (1,40 €) bringen die Dichtmembran in die massive Wand.
Wichtig fürs Gesamtbild: Die Dose ist ein Baustein des Luftdichtheitskonzepts, nicht das ganze Konzept. Wo genau deine luftdichte Ebene verläuft und welche Anschlüsse zusätzlich verklebt werden, legt die Planung fest – im Zweifel fragst du deinen Energieberater oder Elektriker.
Praxis-Tipp: Kaufe luftdichte Dosen gleich paketweise für das ganze Projekt, statt Standard- und Dichtmembran-Dosen zu mischen – bei Preisen um 1,45 € pro Stück lohnt das Aussortieren nicht, und du läufst nicht Gefahr, dass ausgerechnet in der Außenwand eine offene Dose landet. Und miss vor dem Bestellen die Einbautiefe nach: Hinter der Dose muss in der Hohlwand genug Platz für die Dosentiefe plus Leitungsbogen sein.
Welche Dose wofür? Die Kaufberatung
- Standard-Schalterstelle Trockenbau: 9063-02 (0,82 €) oder luftdicht 9263-22 (1,45 €)
- Mehr Stauraum (Smart Home, Klemmen): ECONflex 9268-94, 75 mm tief (9,46 €)
- Wenig Platz hinter der Wand: flache 9061-00 mit nur 35 mm Tiefe (3,19 €)
- Große Geräte: Ø74-Dosen 9067-01 (5,65 €) bzw. 9075-01 mit IP34 (8,00 €)
- Massivwand: Gerätedosen 1051-00, 1055-06 oder luftdicht 1055-42/1055-25
Für die allermeisten Schalter- und Steckdosenstellen im Trockenbau ist die 68er-Dose mit 48 mm Tiefe der Standard – günstig, überall passend, mit jeder 68er-Fräskrone zu setzen. Die Entscheidung zwischen offener und luftdichter Variante triffst du anhand der Wand: Innenwand ohne Anforderung an die Dichtheit → 9063-02; Außenwand, Dachschräge oder dichte Hülle → 9263-22.
Spannend für Sparfüchse: Die Hohlwand-Gerätedose 9063-32 aus Kaisers O-range-Reihe (0,60 €) kommt bereits mit Geräteschrauben und ist mit 48 mm Tiefe die günstigste Hohlwanddose im Sortiment – ideal, wenn du eine größere Stückzahl für Innenwände brauchst. Wer dagegen mit großformatigen Geräten arbeitet, greift zu den Ø74-Dosen; die 9075-01 bietet dabei mit IP34 die höchste Schutzart im Dosen-Sortiment. Und wenn eine vorhandene Öffnung mal größer geraten ist als die Dose: Der Adapterring 9060-42 (0,82 €) vermittelt zwischen 73er-Öffnung und 68er-Dose – ein Cent-Artikel, der dir das Zuspachteln einer zu großen Bohrung erspart.
Alle Produkte im Überblick
Häufige Fragen
Was ist der Unterschied zwischen Gerätedose und Elektronikdose?
Eine Gerätedose nimmt das Installationsgerät auf – Schalter, Steckdose oder Taster – und bietet Platz für dessen Anschlussleitungen. Eine Elektronikdose ist tiefer gebaut und schafft zusätzlichen Raum hinter dem Gerät, etwa für Verbindungsklemmen, Dimmer-Bausteine oder Funkaktoren. In der Trockenbauwand übernimmt diese Rolle die tiefe Kaiser ECONflex 9268-94 mit 75 mm Tiefe gegenüber 48 mm bei der Standarddose.
Welche Fräskrone brauche ich für Kaiser-Hohlwanddosen?
Für die gängigen Dosen mit Ø68 mm nutzt du eine 68er-Fräskrone (auch Dosensenker oder Dosenbohrer genannt) im Akkuschrauber. Für die großen Dosen mit Ø74 mm brauchst du eine entsprechend größere Krone. Prüfe vor dem Fräsen immer, ob hinter der geplanten Position ein Ständerprofil oder eine Leitung verläuft.
Wann brauche ich eine luftdichte Hohlwanddose?
Überall dort, wo die Dose in der luftdichten Gebäudehülle sitzt: an Außenwänden, in Dachschrägen, bei Wänden zu unbeheizten Räumen und generell in energetisch geplanten oder sanierten Gebäuden. Die Dichtmembran umschließt die eingeführte Leitung und verhindert, dass Raumluft durch die Dose in die Konstruktion zieht. Wo genau deine luftdichte Ebene verläuft, klärt die Planung bzw. dein Energieberater.
Kann ich eine Hohlwanddose selbst setzen?
Das mechanische Setzen – Öffnung fräsen, Dose einsetzen, Krallen festschrauben – ist DIY-tauglich und mit üblichem Werkzeug machbar. Der elektrische Anschluss der 230-V-Leitungen gehört dagegen in die Hand einer qualifizierten Elektrofachkraft. Arbeite nie an Leitungen, deren Spannungsfreiheit nicht fachgerecht festgestellt wurde.
Was ist eine Ausbrechöffnung?
Klassische Dosen wie die Kaiser 9063-02 haben vorgestanzte Bereiche in der Dosenwand, die du bei Bedarf herausbrichst, um die Leitung einzuführen. Der Vorteil: Du öffnest nur die Stellen, die du wirklich brauchst. Bei luftdichten Dosen ersetzt die Dichtmembran diese Öffnungen – die Leitung wird durch die Membran gestochen, die sich dicht um den Leitungsmantel legt.

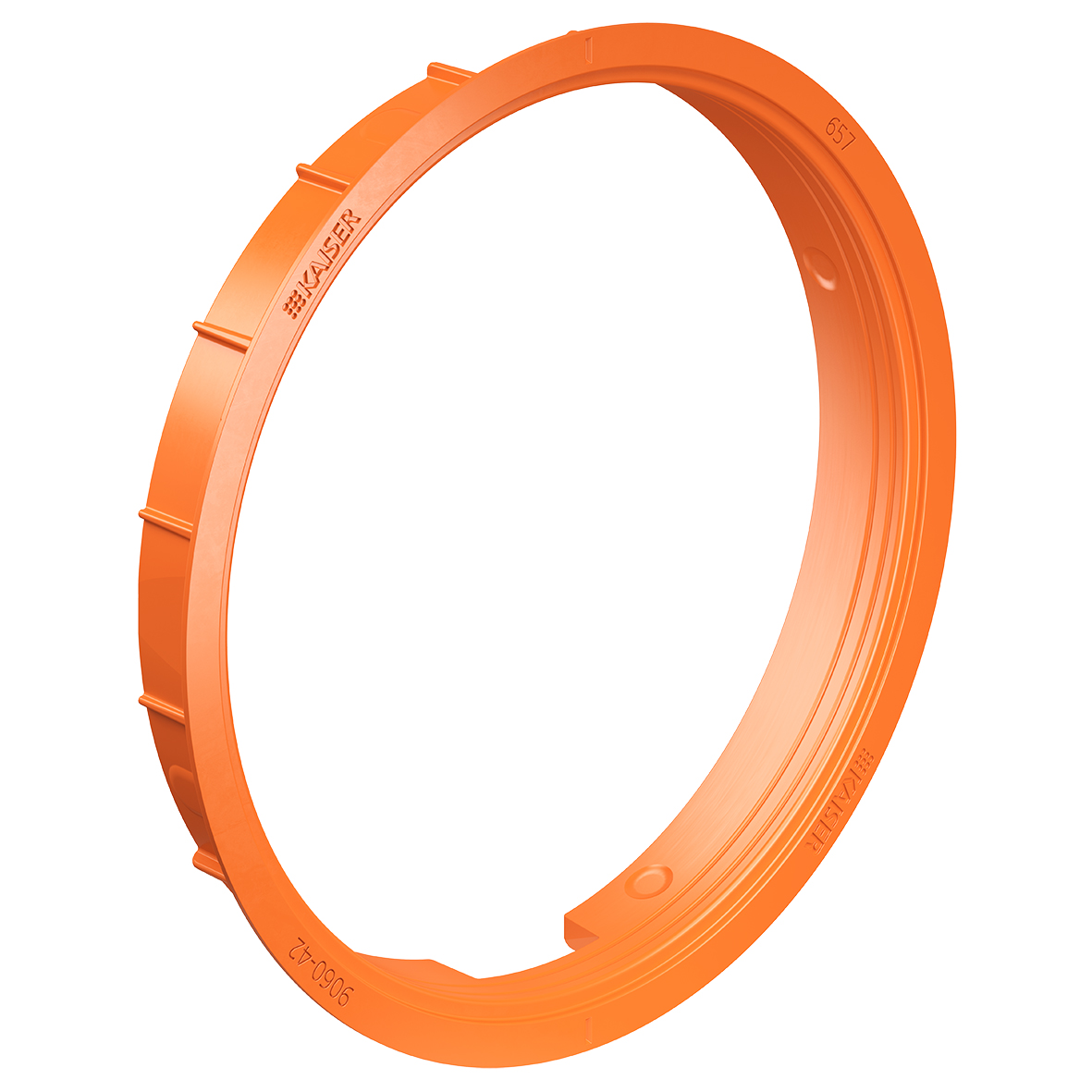

Wofür ist der Adapterring 68/73 mm gedacht?
Der Kaiser 9060-42 vermittelt zwischen einer 73er-Wandöffnung und einer 68er-Hohlwanddose. Das ist praktisch, wenn eine vorhandene Bohrung größer ausgefallen ist als die Dose – etwa nach dem Ausbau einer alten Dose mit anderem Maß. Statt die Öffnung zuzuspachteln und neu zu fräsen, setzt du den Ring für rund 0,82 € dazwischen.
Worin unterscheiden sich Hohlwanddose und Unterputzdose?
Die Befestigung: Eine Hohlwanddose klemmt sich mit schwenkbaren Krallen an der Beplankung der Trockenbauwand fest, eine Unterputzdose wird in eine Öffnung im Mauerwerk eingegipst. Beide nehmen anschließend das Installationsgerät auf. Für beide Bauarten gibt es bei Kaiser luftdichte Varianten mit Dichtmembran – für die Hohlwand z. B. die 9263-22, fürs Mauerwerk die 1055-25.
