KNX Konstantlichtregelung richtig einstellen: MDT Präsenzmelder ohne Regelschwingen

Eine gut eingestellte Konstantlichtregelung hält das Beleuchtungsniveau im Raum konstant, egal wie viel Tageslicht durchs Fenster fällt. Genau darin steckt das Sparpotenzial: Statt permanent voller Leistung dimmt die künstliche Beleuchtung exakt so weit herunter, wie das Tageslicht bereits liefert. In diesem Ratgeber zeigen wir dir Schritt für Schritt, wie du den Einschaltwert setzt, warum Regelschwingen entsteht und wie du es zuverlässig vermeidest.

Was Konstantlichtregelung wirklich leistet

Bei der Konstantlichtregelung misst der Präsenzmelder kontinuierlich die Helligkeit im Raum – genauer gesagt die reflektierte Helligkeit auf der Arbeitsfläche unter dem Melder. Weicht der Messwert vom eingestellten Sollwert ab, gibt der Melder einen Dimmwert an das Beleuchtungs-Gateway oder das DALI-Gateway aus. Ziel ist ein konstanter Lux-Wert auf der Nutzebene, unabhängig davon, ob draußen die Sonne scheint oder es dämmert.

Der Unterschied zur einfachen Ein/Aus-Schaltung nach Schwellwert ist erheblich. Eine reine Schaltung kennt nur „an“ oder „aus“. Die Regelung dagegen fährt die Leuchten stufenlos nach – und genau hier liegt die Einsparung. Wenn morgens noch 60 % Kunstlicht nötig sind, mittags aber nur noch 15 %, wird über den Tag deutlich weniger Energie verbraucht. In fensternahen Zonen sind 30–50 % Ersparnis realistisch.

Warum der MDT Präsenzmelder 360° L3 dafür gemacht ist

Der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 bringt gleich drei Sensoren mit, die sich einzeln auswerten lassen, sowie drei Lichtkanäle. Damit kannst du einen großen Raum in mehrere Lichtzonen aufteilen – etwa eine fensternahe und eine fensterferne Reihe – und jede Zone auf ihren eigenen Sollwert regeln. Die Präsenzerfassung deckt 5 m Ø ab, die Bewegungsreichweite 11 m Ø. Für die Montage in abgehängte Decken ist er ausgelegt: Lochmontage mit 44 mm Bohrdurchmesser, Einbautiefe 44 mm, integrierter Busankoppler.

Den Einschaltwert richtig setzen

Der Einschaltwert (Sollwert der Regelung) ist die zentrale Größe. Er beschreibt, welches Helligkeitsniveau die Regelung anstrebt und ab welcher gemessenen Umgebungshelligkeit die Beleuchtung überhaupt hinzugeschaltet wird. Setzt du ihn zu niedrig, bleibt es am Arbeitsplatz zu dunkel. Setzt du ihn zu hoch, springt das Licht auch bei ausreichendem Tageslicht an und die Ersparnis verpufft.

Kalibrieren am realen Arbeitsplatz

Gehe pragmatisch vor: Sorge zunächst für die gewünschte Helligkeit am Arbeitsplatz – zum Beispiel 500 Lux für Bürotätigkeit, gemessen mit einem Luxmeter auf der Tischebene. Fahre die Leuchten manuell auf genau dieses Niveau. In diesem Zustand liest der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 seinen Helligkeitswert an der Decke aus, und du übernimmst diesen als Sollwert. Der Melder rechnet fortan über den Reflexionsfaktor auf die Arbeitsebene zurück.

Wichtig ist, dass du diese Kalibrierung bei möglichst wenig Fremdlicht machst – idealerweise abends oder bei geschlossenen Jalousien. So misst der Melder das reine Kunstlicht als Referenz, ohne dass Tageslicht das Ergebnis verfälscht.

Tag- und Nacht-Sollwerte nutzen

Der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 bietet eine umfangreiche Tag/Nacht-Funktion mit zweitem Schaltobjekt sowie einstellbare Auslöse- und Präsenzempfindlichkeit für Tag, Nacht und Alarm. Das kannst du nutzen, um am Abend ein niedrigeres Grundniveau zu fahren als tagsüber, oder um die Empfindlichkeit anzupassen, wenn der Raum abends anders genutzt wird. So bleibt die Regelung auch bei wechselnden Nutzungsszenarien komfortabel.

Regelschwingen verstehen und vermeiden

Regelschwingen bedeutet, dass die Beleuchtung nervös auf und ab pendelt, obwohl sich die äußeren Bedingungen kaum ändern. Das entsteht durch eine Rückkopplung: Der Melder misst zu wenig Licht, dimmt hoch, misst dadurch mehr Licht, dimmt wieder herunter – und beginnt von vorn. Das Ergebnis ist ein sichtbares Flackern oder ein langsames Pumpen der Helligkeit, das Nutzer schnell als störend empfinden.

Die typischen Ursachen

• Zu große Regelschritte: Der Melder korrigiert in großen Sprüngen und schießt über das Ziel hinaus.
• Zu kurze Regelintervalle: Die Regelung reagiert schneller, als das Licht physikalisch nachfahren kann.
• Zu enge Hysterese/Totzone: Schon kleinste Messwertschwankungen lösen eine Korrektur aus.
• Direkter Lichteinfall auf den Sensor: Eine Leuchte strahlt teilweise in den Melder, statt nur über die Fläche reflektiert zu werden.

So stellst du eine ruhige Regelung ein

Der Schlüssel liegt in kleinen Schritten und ausreichend Zeit. Wähle eine feine Schrittweite für die Dimmwert-Änderung, damit sich die Beleuchtung sanft annähert, statt zu springen. Vergrößere das Regelintervall so weit, dass die Leuchte den vorherigen Dimmwert erst vollständig erreicht hat, bevor die nächste Messung ausgewertet wird. Und definiere eine Totzone um den Sollwert: Erst wenn die Abweichung diese Bandbreite überschreitet, greift die Regelung ein. Kleine, kurzlebige Schwankungen – etwa eine vorbeiziehende Wolke – werden so ignoriert.

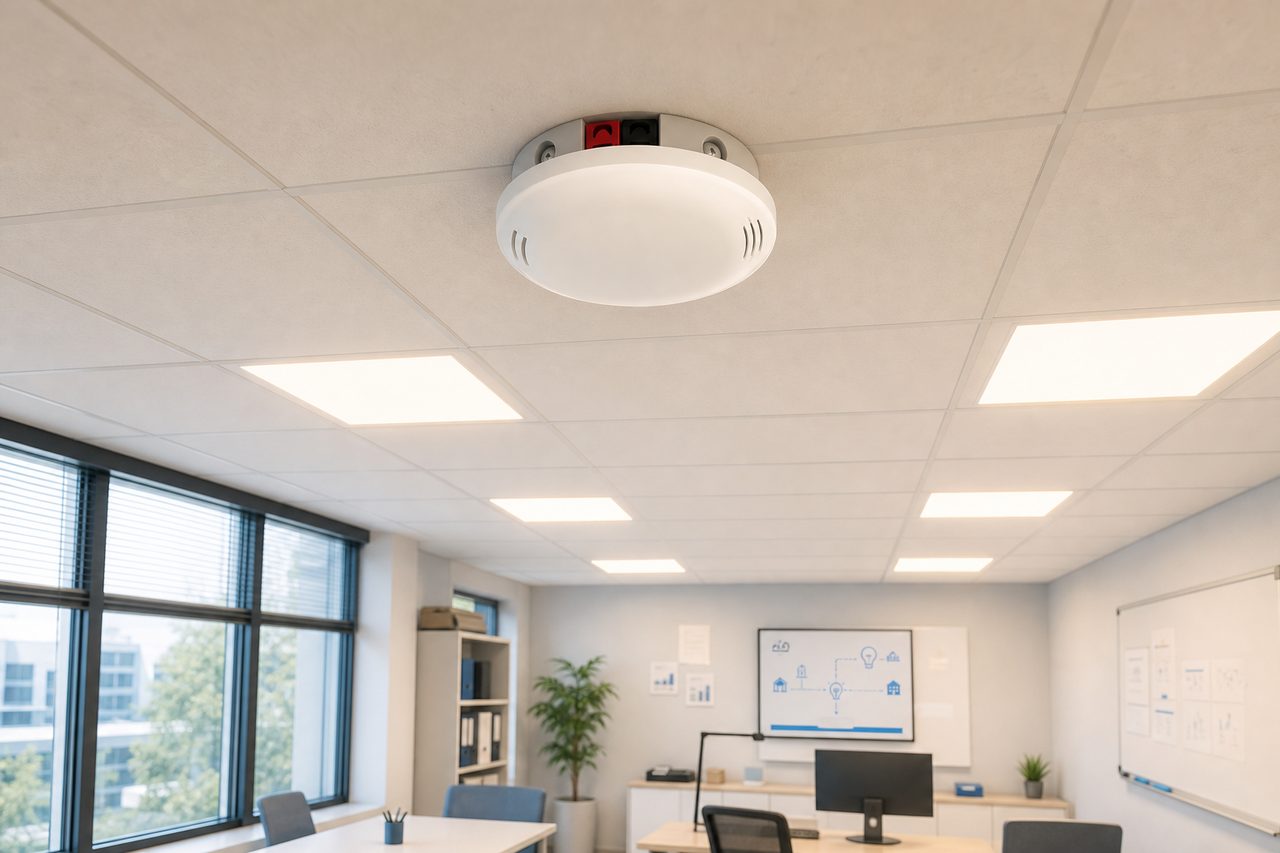

Achte außerdem auf die Platzierung. Montiere den Melder so, dass keine Leuchte direkt in seinen Sensor strahlt, sonst regelt er auf das direkte Licht statt auf die Flächenhelligkeit – ein klassischer Auslöser für Schwingen. In abgehängten Decken lässt sich der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 dank Lochmontage mit 44 mm Bohrdurchmesser flexibel positionieren, sodass du eine störungsarme Stelle findest.

Präsenz, Nachlauf und Komfortfunktionen sinnvoll kombinieren

Konstantlichtregelung entfaltet ihr volles Potenzial erst zusammen mit einer sauberen Präsenzlogik. Nur wenn tatsächlich jemand anwesend ist, soll geregelt werden. Der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 unterstützt eine Kurzzeitpräsenz zur Reduzierung der Nachlaufzeit – verlässt jemand den Raum kurz nach dem Betreten, schaltet die Beleuchtung schneller wieder ab, statt die volle Nachlaufzeit abzuwarten.

Automatik und Handbetrieb

Die intelligente Umschaltfunktion für Automatik und Handbetrieb erlaubt es Nutzern, per Taster manuell einzugreifen, ohne die Automatik dauerhaft auszuhebeln. Für diesen Zweck bietet der Melder einen Eingang für einen externen Taster mit Rückfallzeit: Nach Ablauf der eingestellten Zeit kehrt die Steuerung selbstständig in den Automatikmodus zurück. Das verhindert, dass eine einmal manuell übersteuerte Beleuchtung den ganzen Tag ungeregelt weiterläuft.

Sperren, Zwang und Orientierung

Für Sonderfälle gibt es die Sperr- und Zwangsfunktion mit Rückfallzeit, etwa während Reinigungs- oder Präsentationsphasen. Zusätzlich verfügt der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 über ein integriertes weißes LED-Nachtlicht und eine Orientierungslichtfunktion zum Verlassen des Raumes – praktisch, um sicher zur Tür zu finden, ohne die Hauptbeleuchtung zu aktivieren.

Temperatur, HLK und Alarm

Neben den drei Lichtkanälen stellt der Melder einen HLK-Kanal und einen Alarm-/Meldekanal bereit. Der integrierte Temperatursensor liefert zusätzlich einen Messwert, der sich in der Gebäudeautomation weiterverarbeiten lässt. Für den Alarmkanal beugt der Melder Fehlmeldungen vor – über eine reduzierte Empfindlichkeit und ein einstellbares Beobachtungsfenster. Weitere passende Geräte findest du in der Kategorie Präsenzmelder.

Planung und Montage in der Praxis

Plane die Lichtzonen vor der Montage. Teile den Raum entlang der Tageslichtverteilung auf: fensternah, mittig, fensterfern. Da der MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 drei Lichtkanäle mit einzeln auswertbaren Sensoren bietet, kannst du diese Zonen unabhängig regeln – die fensternahe Reihe wird stärker heruntergedimmt als die fensterferne. Genau das maximiert die Ersparnis.

Bei der Deckenmontage gilt: Halte Abstand zu Leuchten und vermeide Zugluftstellen oder Wärmequellen, die die Präsenzerfassung stören könnten. Die Reichweite von 11 m Ø für Bewegung und 5 m Ø für Präsenz gibt dir den Rahmen für den Sensorabstand vor. Der integrierte Busankoppler vereinfacht die Verkabelung, es ist kein separater Buskoppler nötig. Wenn du das Gerät im Sortiment vergleichen möchtest, schau in die Kategorie MDT.

Passendes Set & Zubehör

• MDT technologies Präsenzmelder 360° L3 TS Reinweiß SCN-P360L3.03 – der Präsenzmelder für die Konstantlichtregelung mit drei Sensoren, drei Lichtkanälen und Temperatursensor.
