KNX Tableau & Touchpanel: Visualisierung für dein Smart Home auswählen

Was ist ein KNX Tableau?

Der Begriff „Tableau“ stammt aus der klassischen Gebäude- und Elektrotechnik: Ein Melde- oder Bedientableau war die Schalttafel im Flur oder Technikraum, auf der Betriebszustände angezeigt und zentrale Funktionen geschaltet wurden – etwa „alle Lichter aus“ oder eine Störmeldung der Heizung. Genau diese Idee lebt im KNX Smart Home weiter: Ein KNX Tableau ist die zentrale Stelle, an der du deine gesamte Gebäudeautomation im Blick hast und steuerst.

Technisch hat sich dabei viel getan. Statt Folientasten und einzelner Leuchtdioden bekommst du heute kapazitive Farb-Touchscreens mit frei gestaltbaren Bedienseiten. Deshalb werden die Begriffe Tableau, Touchpanel und Bedienpanel im Alltag weitgehend synonym verwendet: Wer heute nach einem „KNX Tableau“ sucht, meint in der Praxis fast immer ein Touchpanel mit Visualisierung.

Wichtig ist die Abgrenzung zum Tastsensor: Ein Tastsensor sitzt im einzelnen Raum und bedient dort einige wenige Funktionen – Licht, Jalousie, vielleicht eine Szene. Ein Tableau dagegen bündelt die ganze Anlage. Beleuchtung, Beschattung, Heizung, Szenen und Meldungen aus allen Räumen laufen auf einer Oberfläche zusammen. Das Panel ersetzt die Tastsensoren also nicht, sondern ergänzt sie um die zentrale Übersicht.

Touchpanel, App oder Server – was brauchst du wann?

Für die Visualisierung einer KNX-Anlage gibt es drei grundsätzliche Wege.

Weg 1: das fest installierte Touchpanel. Es hängt an zentraler Stelle, ist immer betriebsbereit und von jedem bedienbar – auch von Gästen und Kindern ohne eigene App. Niemand muss erst ein Smartphone suchen und entsperren, um das Licht zu dimmen oder die Rollläden zu fahren. Der Preis dafür: Das Panel ist ortsgebunden, und jede zusätzliche Bedienstelle kostet Geld.

Weg 2: die Smartphone- oder Tablet-App. Sie ist mobil, funktioniert vom Sofa genauso wie aus dem Urlaub und verursacht keine Montagekosten. Allerdings braucht jede App ein Gegenstück in der Anlage – einen Server oder ein Gateway, das zwischen KNX-Bus und Netzwerk vermittelt. Und als einzige Bedienlösung ist die App im Familienalltag unpraktisch: Das Handy liegt nie dort, wo man es gerade braucht.

Weg 3: der Visualisierungs-Server. Eine zentrale Instanz stellt die Visualisierung für beliebig viele Endgeräte bereit und übernimmt oft zusätzliche Logik- und Zeitfunktionen. Das ist flexibel und mächtig, aber auch ein eigenes Projekt: Ein Server will konfiguriert, gepflegt und bezahlt werden.

Die gute Nachricht: Du musst dich nicht für einen einzigen Weg entscheiden. Moderne Panels wie das Touchpanel S3 und S7 kombinieren alle drei Ansätze, denn sie bringen neben der KNX-Bedienung einen App-Server gleich mit. Du bekommst also die feste Wandbedienung und die App-Anbindung aus einem Gerät, ohne einen separaten Server anschaffen zu müssen. Ein eigenständiger Visualisierungs-Server lohnt sich vor allem in sehr großen Anlagen mit komplexen Logiken und vielen Endgeräten. Eine reine App-Lösung ohne Panel wiederum passt am ehesten zu kleinen, technikaffinen Haushalten – für das typische Einfamilienhaus ist das fest montierte Panel mit App-Ergänzung der praxistauglichste Kompromiss.

Die wichtigsten Kaufkriterien

Montageort und Format: Überlege zuerst, wo das Panel hängen soll. Klassische Orte sind der Flur nahe der Haustür, der offene Wohn-/Essbereich oder die Diele im Obergeschoss. Für die zentrale Hauptbedienstelle darf es ein größeres Format sein, auf dem Grundrisse und viele Kacheln übersichtlich Platz finden. Als zusätzliche Bedienstelle je Etage oder im Schlafbereich genügt oft ein kompakteres Gerät.

Montageart: Die meisten Panels für den Wohnbereich werden unterputz montiert und schließen flächenbündig oder mit flachem Rahmen mit der Wand ab. Das Busch-Jaeger ST/U ist ausdrücklich als Unterputz-Bedientableau ausgeführt. Kläre bei jedem Modell vor dem Kauf, welche Einbaudose oder welches Einbaugehäuse benötigt wird und ob die Wand dafür geeignet ist – bei Renovierungen ist das oft die entscheidende Frage.

Funktionsumfang: Ein reines Bedientableau visualisiert und schaltet deine KNX-Funktionen. Spannend wird es bei integrierten Zusatzfunktionen: Die Touchpanels S3 und S7 vereinen KNX-Bedienung, Interkom-Funktion und App-Server in einem Gerät. Interkom bedeutet Gegensprechfunktion – das Panel kann also als Sprechstelle dienen. Der integrierte App-Server erspart dir, wie oben beschrieben, ein separates Gerät für die mobile Bedienung.

KNX Secure: KNX Secure ist die im KNX-Standard verankerte Verschlüsselung und Authentifizierung der Buskommunikation. Sie verhindert, dass Telegramme mitgelesen oder manipuliert werden – besonders relevant, sobald deine Anlage mit dem Netzwerk verbunden ist oder sicherheitsrelevante Funktionen wie Zutritt und Beschattung steuert. Die Touchpanels S3 und S7 sind als KNX-Secure-Geräte ausgewiesen. Wenn du heute neu kaufst, ist Secure-Fähigkeit eine sinnvolle Zukunftsversicherung.

Design und Farbe: Ein Panel hängt prominent an der Wand – es muss zur Umgebung passen. Im Sortiment findest du Weiß als neutralen Klassiker (Busch-Jaeger ST/U, Touchpanel S3 und S7), Schwarz für moderne, kontrastreiche Interieurs (Touchpanel S3) und Anthrazit als dezente dunkle Alternative (Touchpanel S7). Denk dabei auch an dein Schalterprogramm: Ein dunkles Panel neben reinweißen Schaltern wirkt schnell wie ein Fremdkörper.

Budget und Anzahl der Bedienstellen: Die Preisspanne im Sortiment reicht von 348,56 € für das Touchpanel S3 über 602,70 € für das S7 bis 1.023,63 € für das Busch-Jaeger Bedientableau. Rechne durch, wie viele Bedienstellen du brauchst – oft ist ein zentrales Panel plus ein kompaktes Gerät im Obergeschoss die sinnvollste Kombination.

Modelle im Vergleich

Die folgende Tabelle stellt die verfügbaren Modelle mit ihren aus den Produktdaten ersichtlichen Eckpunkten gegenüber.

Zur Einordnung: Das Touchpanel S3 ist mit 348,56 € der günstigste Einstieg in die Serie und in Schwarz sowie Weiß erhältlich – ideal als Etagen-Bedienstelle oder als erstes Panel in einer kompakten Anlage. Das Touchpanel S7 ist das größere Schwestermodell der Serie und mit Anthrazit und Weiß in zwei Farbvarianten verfügbar; es bietet sich als zentrale Hauptbedienstelle an. Beide Serien bringen Interkom-Funktion, integrierten App-Server und KNX Secure mit. Das Busch-Jaeger ST/U10.2.11-811 ist das klassische Unterputz-Bedientableau des Traditionsherstellers mit Farb-Touchbedienung – die Wahl für alle, die ihre Installation durchgängig in der Busch-Jaeger-Welt halten möchten.

Einsatzszenarien und Planungstipps

Neubau Einfamilienhaus: Plane ein zentrales Panel im Erdgeschoss – typischerweise im Flur oder am Übergang zum Wohnbereich. Hier laufen Zentralfunktionen („alles aus“, Abwesenheitsszene), Statusübersicht und Türkommunikation zusammen. Ein Modell mit Interkom und App-Server wie das Touchpanel S7 deckt diese Rolle mit einem einzigen Gerät ab.

Mehrgeschossige Häuser: Wer nicht für jeden Rollladen die Treppe nehmen will, ergänzt je Etage eine kompakte Bedienstelle. Zwei Touchpanel S3 kosten zusammen weniger als manches Einzelpanel.

Türkommunikation mitdenken: Panels mit Interkom-Funktion können als Sprechstelle im Haus dienen. Wenn du eine kompatible Türsprechanlage planst oder besitzt, lohnt es sich, die Innenbedienung direkt über das Touchpanel abzubilden, statt eine separate Innenstation zu montieren – kläre die Kompatibilität deiner Türstation aber vor dem Kauf.

Bestandsanlage modernisieren: Auch in eine bestehende KNX-Anlage lässt sich ein Touchpanel nachrüsten. Prüfe vorab drei Dinge: Liegt am Wunsch-Montageort eine KNX-Busleitung, wie wird das Panel versorgt (je nach Modell über Bus, Hilfsspannung oder Netzwerk), und ist dein ETS-Projekt zugänglich? Für die App-Server-Funktion solltest du außerdem eine Netzwerkanbindung am Montageort einplanen.

Projektierung: Wie jedes KNX-Gerät wird auch ein Tableau mit der ETS parametriert – die Bedienseiten werden mit deinen Gruppenadressen verknüpft. Für KNX-Secure-Geräte brauchst du eine aktuelle ETS-Version und die Gerätezertifikate, die du bei der Inbetriebnahme hinterlegst. Anschluss und Montage gehören in die Hände einer Elektrofachkraft; die Visualisierungsseiten kannst du danach in Ruhe verfeinern.

Alle hier vorgestellten Modelle findest du direkt bei uns im Shop:

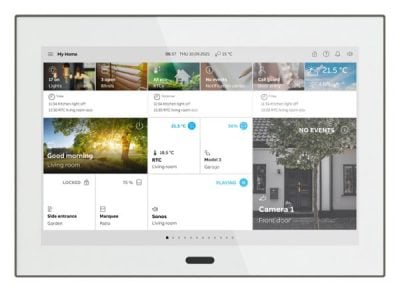

Busch-Jaeger Bedientableau Unterputz KNX weiß ST/U10.2.11-811 Farbe Touch
1.023,63 €
In den Warenkorb

Touchpanel S3 (KNX+Interkom+App-Server) Schwarz - KNX Secure - CHTF-3.3/3.2.11
348,56 €
In den Warenkorb

Touchpanel S3 (KNX+Interkom+App-Server) Weiss - KNX Secure - CHTF-3.3/3.2.10
348,56 €
In den Warenkorb

Touchpanel S7 (KNX+Interkom+App-Server) Anthrazit - KNX Secure CHTI-7.0/120.1.23
602,70 €
In den Warenkorb

Touchpanel S7 (KNX+Interkom+App-Server) Weiss - KNX Secure - CHTI-7.0/120.1.22
602,70 €
In den Warenkorb

Häufige Fragen zu KNX Tableau & Touchpanel

Du steckst noch mitten in der Planung? In unserer Rechner-Übersicht findest du praktische Planungshilfen rund um deine Elektroinstallation – vom Kabelquerschnitt bis zur Auslegung deiner Komponenten. Und wenn du weitere Bedienstellen vergleichen möchtest, stöbere in unserer Kategorie Panels, Melde- & Bedientableaus mit allen lieferbaren Geräten.
