Alle 18 ABB-Automaten im Vergleich

Achtzehn Sicherungsautomaten von ABB Stotz S&J, zwei Serien, zwei Charakteristiken: Die S200-Reihe stellt hier die Z-Typen in fein gestuften Nennströmen von 0,5 A bis 63 A plus einen B16 „für ZE“, die S200M-Reihe ergänzt zwei B-Typen mit laut Produktbezeichnung 10kA Schaltvermögen. Alle Angaben zu Charakteristik, Nennstrom und Schaltvermögen stammen direkt aus den Produktbezeichnungen.

Was macht ein Leitungsschutzschalter?

• Ein Leitungsschutzschalter (LS-Schalter, umgangssprachlich „Sicherungsautomat“) schützt in erster Linie die Leitung – nicht das angeschlossene Gerät
• Zwei Auslöser arbeiten zusammen: ein thermischer für schleichende Überlast und ein magnetischer für den Kurzschlussfall
• Nach dem Auslösen lässt sich der Automat wieder einschalten – anders als eine Schmelzsicherung, die getauscht werden muss
• Der Nennstrom (z. B. 16 A beim B16) muss zur Leitung passen: Querschnitt und Verlegeart bestimmen, was zulässig ist
• Diese Zuordnung trifft die Elektrofachkraft – niemals einfach einen größeren Automaten einsetzen

Stell dir die Leitung in der Wand wie eine Wasserleitung vor: Fließt dauerhaft mehr hindurch, als sie verträgt, wird sie warm – im schlimmsten Fall so warm, dass die Isolierung leidet und ein Brand entstehen kann. Genau davor schützt der Leitungsschutzschalter. Sein thermischer Auslöser reagiert auf länger anhaltende Überlast, etwa wenn zu viele Verbraucher an einem Stromkreis hängen. Sein magnetischer Auslöser schlägt dagegen blitzschnell zu, wenn ein Kurzschluss auftritt.

Wichtig fürs Verständnis: Der Automat schützt die Leitung, nicht den Föhn oder den Fernseher. Deshalb richtet sich der Nennstrom auch nicht danach, was du anschließen willst, sondern danach, was die verlegte Leitung dauerhaft verträgt. Fliegt eine Sicherung regelmäßig raus, ist die Lösung darum nie ein „stärkerer“ Automat, sondern eine Ursachenklärung durch die Elektrofachkraft.

B, C oder Z – das Auslöseverhalten erklärt

• Der Buchstabe vor dem Nennstrom beschreibt, wie empfindlich der magnetische Kurzschluss-Auslöser reagiert
• B: der Standard im Wohnbau – löst im Kurzschlussfall vergleichsweise früh aus, ideal für Licht- und Steckdosenstromkreise
• C: toleranter gegenüber kurzen Einschaltstromspitzen – der klassische Griff, wenn Verbraucher mit hohem Anlaufstrom am Kreis hängen, etwa Motoren
• Z: besonders empfindlich – für Stromkreise mit empfindlicher Elektronik, Halbleitern oder Messtechnik
• Die Charakteristik ändert nichts am Nennstrom: Ein B16 und ein Z16 tragen beide 16 A Nennstrom, reagieren aber unterschiedlich auf Stromspitzen

Die Frage „B16 oder C16?“ ist der Klassiker unter den Sicherungsautomaten-Fragen – und die Antwort hängt davon ab, was am Stromkreis hängt. Die B-Charakteristik ist im Wohnungsbau der Normalfall: Sie löst bei Kurzschlüssen früh aus und passt zu den typischen Licht- und Steckdosenkreisen. Die C-Charakteristik verzeiht kurze Einschaltstromspitzen, wie sie beim Anlaufen von Motoren oder beim Einschalten mancher Netzteile entstehen – sie verhindert, dass der Automat bei jedem Einschalten unnötig fällt, obwohl gar kein Fehler vorliegt.

Und dann gibt es noch die Z-Charakteristik, die in dieser Übersicht den größten Raum einnimmt: Sie reagiert besonders empfindlich und ist für Stromkreise gedacht, in denen empfindliche Elektronik, Halbleiter- oder Messtechnik hängt. Dafür bietet ABB die S201-Z-Reihe in außergewöhnlich fein gestuften Nennströmen an – von 0,5 A bis 63 A. So lässt sich auch ein einzelner Steuer- oder Elektronikkreis passgenau absichern.

Die hier gezeigte Übersicht aus dem ABB-Programm umfasst B- und Z-Typen. Ob tagesaktuell auch C-Ausführungen verfügbar sind, siehst du in der Kategorie Leitungsschutzschalter. Welche Charakteristik zu deinem Stromkreis passt, beurteilt am Ende die Elektrofachkraft anhand von Leitung, Leitungslänge und angeschlossenen Verbrauchern.

1-polig oder 3-polig?

• Die Polzahl sagt, wie viele Leiter der Automat gleichzeitig überwacht und trennt
• 1-polig: sichert einen Außenleiter – der Normalfall für einphasige Licht- und Steckdosenstromkreise
• 3-polig: sichert alle drei Außenleiter eines Drehstromkreises gemeinsam – typisch für Herd, Durchlauferhitzer oder Kraftstromkreise
• Alle 18 Automaten in dieser Übersicht sind laut Produktbezeichnung 1-polig ausgeführt
• Wie viele Pole dein Stromkreis braucht, ergibt sich aus der Installation – das klärt die Elektrofachkraft

Hinter der Polzahl steckt die Frage, wie der Stromkreis aufgebaut ist. Einphasige Stromkreise – also das Gros der Licht- und Steckdosenkreise in der Wohnung – kommen mit einem 1-poligen Automaten aus: Er überwacht den einen Außenleiter des Kreises. Drehstromverbraucher wie ein Herd oder ein Durchlauferhitzer werden dagegen über drei Außenleiter versorgt; hier sichert ein 3-poliger LS-Schalter alle drei gemeinsam ab und trennt sie im Fehlerfall auch gemeinsam.

Bei ABB liest du die Polzahl direkt aus der Bezeichnung: Alle hier gezeigten Typen heißen S201 und sind laut Produktbezeichnung 1-polig. Für 3-polige Ausführungen wirf einen Blick in die Kategorie Leitungsschutzschalter – oder frag direkt deine Elektrofachkraft, die ohnehin festlegen muss, wie dein Verteiler bestückt wird. Praktischer Nebeneffekt der Bauform: 1-polige Automaten sind besonders kompakt und platzsparend im Verteiler.

ABB S200 und S200M im Detail

• Die S200-Reihe stellt in dieser Übersicht die Z-Typen von 0,5 A bis 63 A sowie den B16 „für ZE“ – jeweils mit laut Produktbezeichnung 6kA
• Die S200M-Reihe bringt laut Produktbezeichnung 10kA Schaltvermögen mit: S201M-B6 (12,48 €) und S201M-B10 (11,42 €)
• Das Schaltvermögen beschreibt, welchen Kurzschlussstrom der Automat sicher abschalten kann – welche Anforderung in deiner Anlage gilt, beurteilt die Elektrofachkraft
• Der S201-B16 für ZE (2,53 €) ist der günstigste Automat in dieser Übersicht

ABB Stotz S&J führt seine kompakten Sicherungsautomaten unter der Serienbezeichnung S200 – das „S201“ im Typnamen steht dabei jeweils für die 1-polige Ausführung. Innerhalb der Reihe unterscheiden sich die Geräte vor allem in Charakteristik, Nennstrom und Schaltvermögen, und all das steht direkt in der Produktbezeichnung: „6kA 16A B 1-polig“ liest sich also als 16-A-Automat mit B-Charakteristik, 1-polig, mit 6kA Schaltvermögen.

Ein Blick auf die Preise lohnt sich: Der S201-B16 für ZE ist mit 2,53 € der günstigste Automat der Übersicht – laut Produktbezeichnung eine Ausführung „für ZE“; was genau dahintersteckt und ob sie für deinen Einsatz passt, entnimmst du der Produktseite und der Beratung durch deine Fachkraft. Die beiden S200M-Typen liegen mit 11,42 € (B10) und 12,48 € (B6) ebenfalls im niedrigen zweistelligen Bereich und bieten laut Produktbezeichnung das höhere Schaltvermögen von 10kA.

Die Z-Reihe bewegt sich zwischen 23,35 € für den S201-Z16 und 55,11 € für den S201-Z63. Bemerkenswert ist hier weniger der Preis als die Staffelung: Mit Zwischenwerten wie 1,6 A, 3 A oder 8 A lässt sich ein empfindlicher Steuer- oder Elektronikkreis deutlich passgenauer absichern, als es die groben Standardstufen erlauben würden. Genau dafür ist diese Charakteristik gedacht.

Alle Produkte im Überblick

ABB Stotz S&J Sicherungsautomat 6kA 16A B 1-polig für ZE S201-B16

2,53 €

ABB Stotz S&J Sicherungsautomat 10kA 6A B 1-polig S201M-B6

12,48 €

ABB Stotz S&J Sicherungsautomat 10kA 10A B 1-polig S201M-B10

11,42 €

ABB Stotz S&J Sicherungsautomat 6kA 0,5A Z 1-polig S201-Z0,5

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 1A Z 1-polig S201-Z1

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 1,6A Z 1-polig S201-Z1,6

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 2A Z 1-polig S201-Z2

28,43 €

ABB Stotz S&J Sicherungsautomat 6kA 3A Z 1-polig S201-Z3

27,81 €

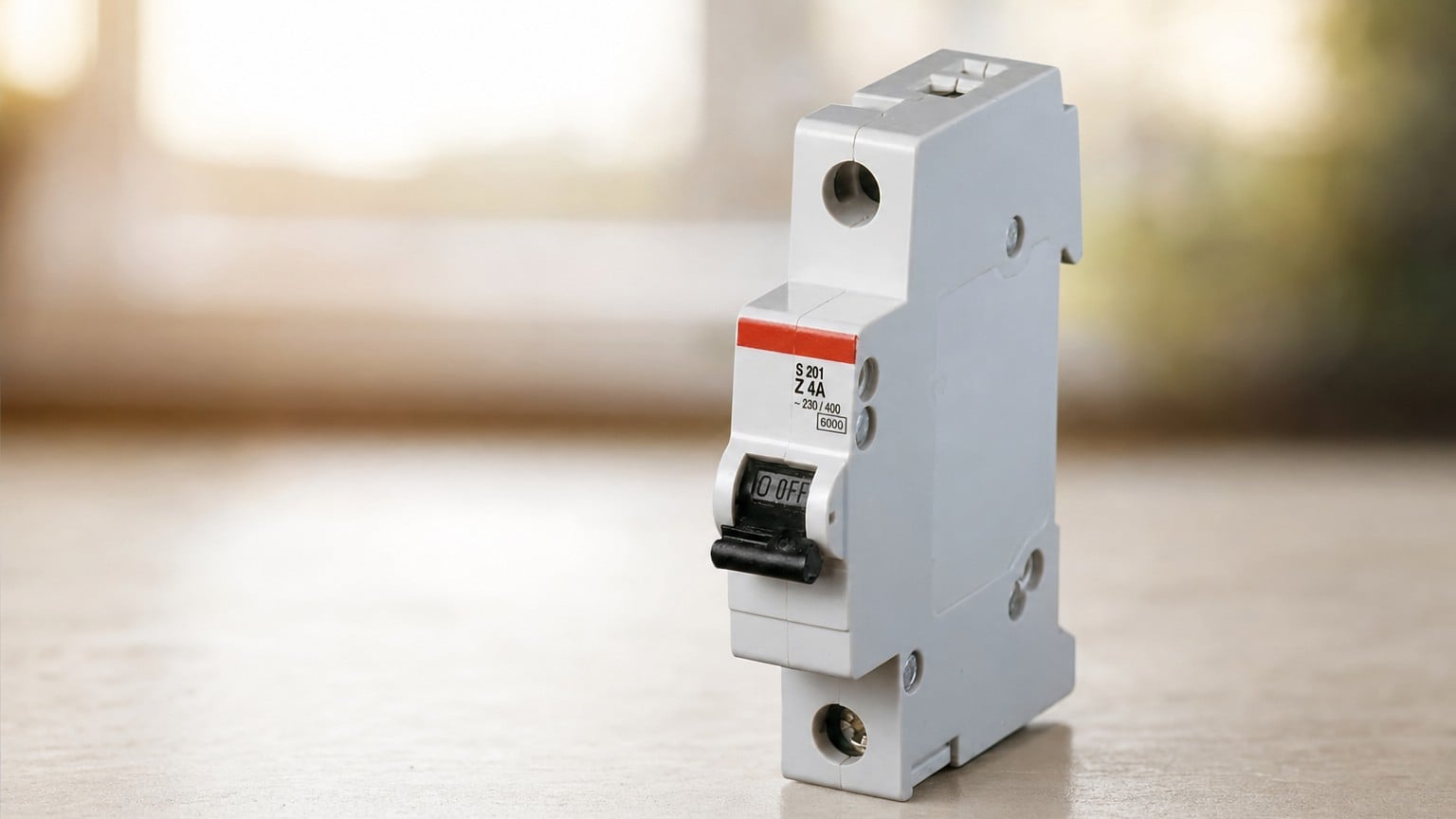

ABB Stotz S&J Sicherungsautomat 6kA 4A Z 1-polig S201-Z4

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 6A Z 1-polig S201-Z6

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 8A Z 1-polig S201-Z8

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 10A Z 1-polig S201-Z10

24,07 €

ABB Stotz S&J Sicherungsautomat 6kA 16A Z 1-polig S201-Z16

23,35 €

ABB Stotz S&J Sicherungsautomat 6kA 20A Z 1-polig S201-Z20

25,85 €

ABB Stotz S&J Sicherungsautomat 6kA 25A Z 1-polig S201-Z25

27,81 €

ABB Stotz S&J Sicherungsautomat 6kA 32A Z 1-polig S201-Z32

31,37 €

ABB Stotz S&J Sicherungsautomat 6kA 50A Z 1-polig S201-Z50

46,91 €

ABB Stotz S&J Sicherungsautomat 6kA 63A Z 1-polig S201-Z63

55,11 €
