MDT Jalousieaktor Fahrzeitmessung starten & messen: Schritt für Schritt

Die Fahrzeitmessung ist bei der Inbetriebnahme eines Jalousieaktors der Moment, in dem aus einem verkabelten Motor eine präzise steuerbare Beschattung wird. Denn nur wenn der Aktor weiß, wie lange dein Behang von ganz oben bis ganz unten braucht, kann er später prozentgenau anfahren. In diesem Deep-Dive zeigen wir dir, wie du die automatische Fahrzeitmessung startest, was dabei im Hintergrund passiert und warum ein kleiner Aufschlag auf die gemessene Zeit in der Praxis so wichtig ist.

Warum die Fahrzeitmessung beim MDT Jalousieaktor 8-fach so wichtig ist

Ein Jalousieaktor kennt keine absoluten Endpositionen über Sensoren – er rechnet mit Zeit. Er merkt sich, wie viele Sekunden der Motor von der oberen bis zur unteren Endlage läuft, und leitet daraus jede Zwischenposition ab. Fährst du also auf „50 %“, dann lässt der Aktor den Motor exakt die halbe gemessene Fahrzeit laufen. Ist diese Zeit ungenau, stimmen sämtliche Prozentpositionen nicht mehr – und genau das merkst du spätestens dann, wenn mehrere Behänge auf „gleiche Höhe“ fahren sollen und trotzdem unterschiedlich hoch stehen.

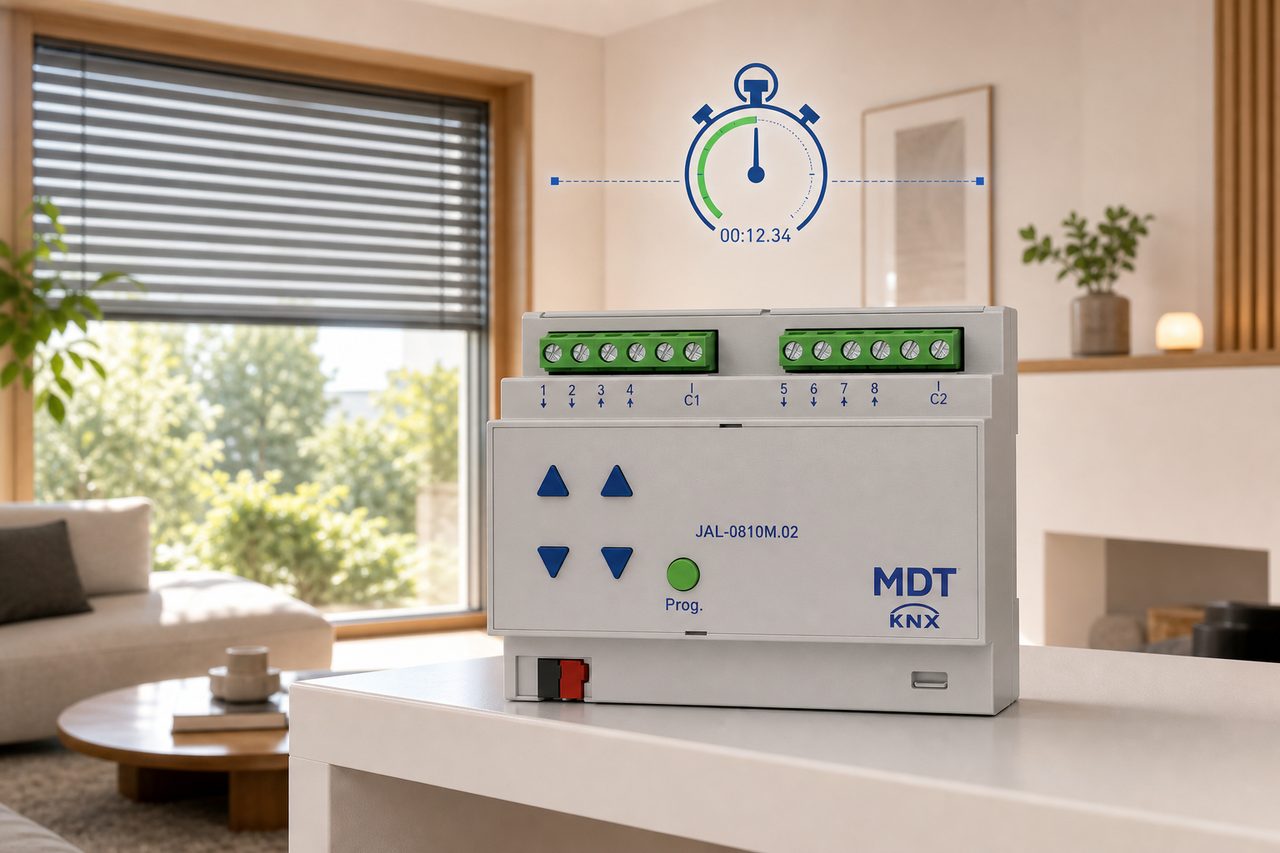

Der MDT Jalousieaktor 8-fach nimmt dir diese Fleißarbeit ab: Die Fahrzeiten werden bei diesem Modell (Kennung JAL-0x10M.02) automatisch gemessen und gespeichert. Das ist der zentrale Vorteil gegenüber älteren Aktoren, bei denen du jede Zeit mit der Stoppuhr ermitteln und manuell eintragen musstest. Gerade bei acht Kanälen spart dir das bei der Inbetriebnahme spürbar Zeit.

Was der Aktor technisch mitbringt

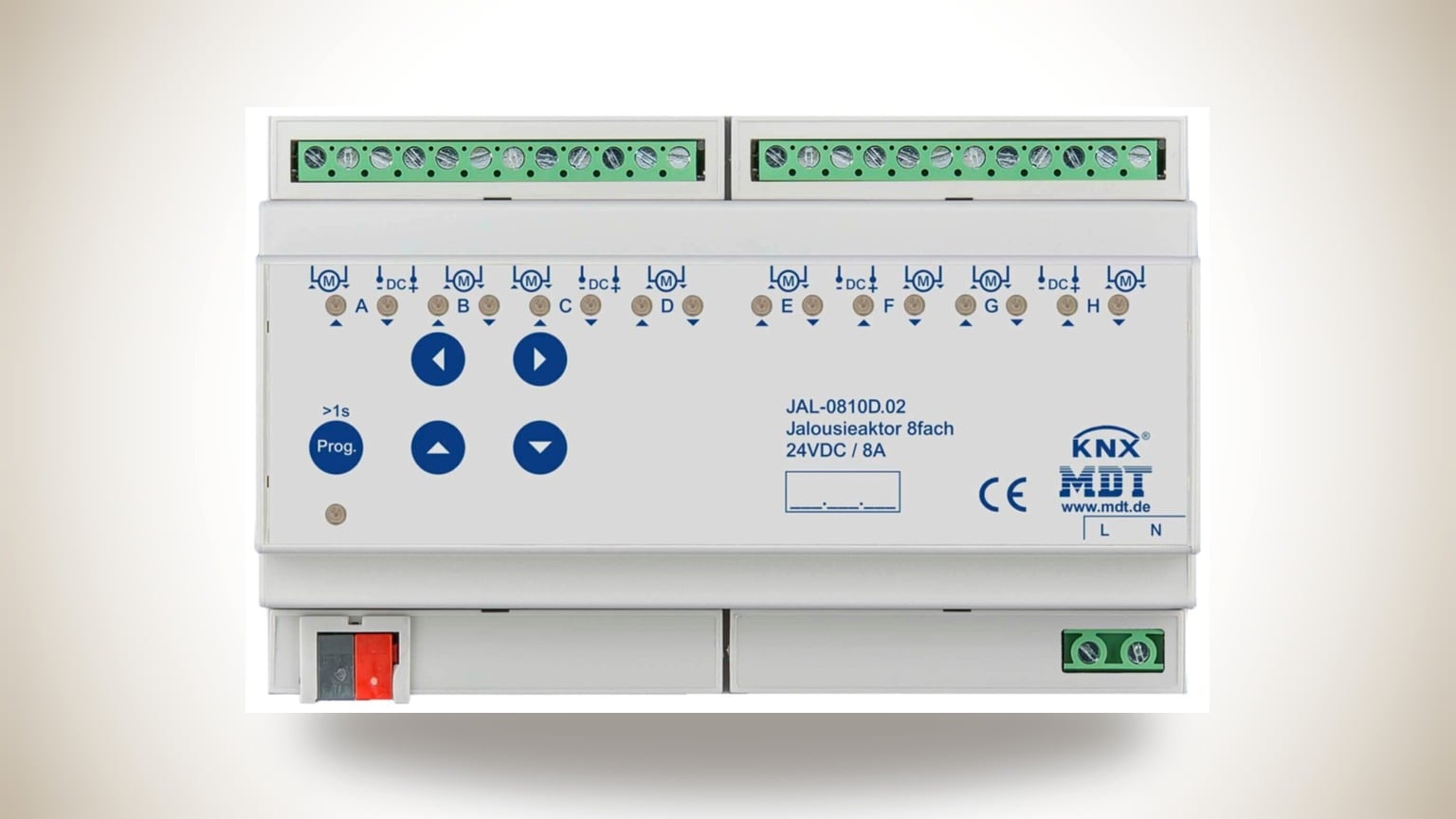

Der MDT Jalousieaktor 8-fach empfängt KNX-/EIB-Telegramme und steuert bis zu acht Jalousien unabhängig voneinander. Jeder Kanal wird über zwei monostabile Relais geschaltet, sodass Auf- und Abfahrt sauber getrennt sind. Ausgelegt ist der Aktor für Motoren mit 230 V AC bis 300 W, er belegt 8 Teilungseinheiten als Reiheneinbaugerät (REG) und schaltet mit 10 A. Betrieben wird er wahlweise in der Betriebsart Jalousie oder Rollladen. Wichtig für die Praxis: Die Montage muss in trockenen Innenräumen erfolgen.

Über die reine Fahrfunktion hinaus bietet der Aktor eine umfangreiche Applikation mit Sonnenstandsberechnung, automatischer Beschattung samt Lamellennachführung sowie einer praxisnahen Lüftungsfunktion für geöffnete oder gekippte Fenster. Für die Feinjustage stehen dir Lauf-, Pausen- und Schrittzeit frei einstellbar zur Verfügung, und du kannst die Verfahrzeit für Auf und Ab getrennt hinterlegen – dazu später mehr.

Fahrzeitmessung starten: Schritt für Schritt

Bevor du misst, sollte die Elektroinstallation vollständig und korrekt verdrahtet sein und der Motor sich in beide Richtungen bewegen lassen. Erst dann ergibt eine Fahrzeitmessung überhaupt Sinn. Gehe anschließend so vor:

1. Applikation laden: Programmiere den MDT Jalousieaktor 8-fach zunächst mit deiner ETS-Konfiguration. Wähle je Kanal die passende Betriebsart – Jalousie (mit Lamellen) oder Rollladen (ohne Lamellen).
2. Automatische Fahrzeitmessung aktivieren: In der Applikation aktivierst du die automatische Fahrzeitmessung für den jeweiligen Kanal. Der Aktor ist genau dafür ausgelegt, die Fahrzeiten selbst zu ermitteln und zu speichern.
3. Behang in eine definierte Endlage bringen: Für eine saubere Messung startet der Vorgang aus einer bekannten Endlage heraus. Lass den Behang zunächst komplett auffahren, damit ein klarer Startpunkt vorliegt.
4. Messfahrt auslösen: Starte die Messung. Der Aktor fährt den Behang von der oberen in die untere Endlage (und je nach Ablauf wieder zurück) und stoppt die dafür benötigte Zeit.
5. Werte prüfen und speichern lassen: Nach dem Durchlauf hinterlegt der Aktor die ermittelten Zeiten automatisch. Kontrolliere abschließend, ob sich alle Kanäle plausibel verhalten.

Der große Komfortgewinn: Du musst die gemessenen Werte nicht mühsam per Stoppuhr abgreifen und eintippen. Der Aktor übernimmt Messung und Speicherung – bei acht Kanälen ein echter Zeitgewinn.

Getrennte Verfahrzeit für Auf und Ab

Ein Detail, das in der Praxis oft übersehen wird: Ein Behang fährt nicht zwangsläufig gleich schnell hoch wie runter. Beim Aufwärtsfahren muss der Motor gegen das Eigengewicht arbeiten, abwärts unterstützt die Schwerkraft. Der MDT Jalousieaktor 8-fach erlaubt dir deshalb, die Verfahrzeit für Auf und Ab getrennt einzustellen. Genau deshalb misst und speichert der Aktor beide Richtungen – nur so bleibt die Positionierung in jeder Fahrtrichtung genau.

+5 % Verlängerung: Warum du der gemessenen Zeit etwas draufgeben solltest

Die reine Messfahrt liefert dir die exakte Zeit für die Strecke von Endlage zu Endlage. In der Praxis hat sich jedoch bewährt, auf diese gemessene Fahrzeit einen kleinen Aufschlag von rund fünf Prozent zu geben. Der Hintergrund: Der Behang soll seine Endlage zuverlässig erreichen, auch wenn es minimale Toleranzen gibt.

Faktoren, die eine kleine Reserve sinnvoll machen:

• Temperatur- und alterungsbedingte Änderungen an Motor und Mechanik, durch die die Laufzeit leicht schwankt.
• Reibung im Behang, in den Führungsschienen oder am Gurt, die sich über die Zeit verändern kann.
• Der Wunsch, dass „0 %“ und „100 %“ die Endlage wirklich sicher anfahren und der Antrieb sauber in die Endabschaltung läuft.

Wenn du der gemessenen Fahrzeit rund 5 % hinzurechnest, stellst du sicher, dass ein Fahrbefehl auf die Endlage den Behang tatsächlich komplett schließt bzw. öffnet, statt kurz davor stehenzubleiben. Fährst du dagegen eine Zwischenposition an, bleibt diese trotzdem hinreichend genau, weil der Aufschlag klein ist. Wichtig: Die getrennten Zeiten für Auf und Ab kannst du dabei jeweils einzeln mit dieser Reserve versehen.

Feinjustage über Lauf-, Pausen- und Schrittzeit

Neben der eigentlichen Fahrzeit bietet dir der MDT Jalousieaktor 8-fach weitere Stellschrauben. Lauf-, Pausen- und Schrittzeit sind frei einstellbar. Die Schrittzeit ist besonders bei Jalousien relevant, weil du damit die Lamellen in kleinen Schritten verstellst, ohne dass der Behang gleich komplett verfährt. Für millimetergenaues Positionieren gibt es zusätzlich einen Tastbetrieb. So kannst du nach der Fahrzeitmessung den Feinschliff vornehmen, bis Beschattung und Lamellenwinkel exakt sitzen.

Nach der Messung: Positionieren, Automatik und Szenen

Ist die Fahrzeit sauber gemessen und mit Reserve versehen, spielt der Aktor seine Stärken aus. Über die 1-Byte-Objekte fährst du absolute Positionen prozentgenau an – die Grundlage dafür ist eben die korrekt gemessene Fahrzeit. Mit den erweiterten 1-Bit-Automatikpositionen und der Szenenfunktion lassen sich wiederkehrende Situationen komfortabel abrufen, etwa eine Beschattungsposition am Mittag oder eine Lüftungsstellung.

Richtig komfortabel wird es mit der automatischen Beschattung samt Lamellennachführung: Der Aktor berechnet fortlaufend die Position der Sonne und beschattet dort, wo es tatsächlich nötig ist. Auch hier gilt: Je genauer die Fahrzeit hinterlegt ist, desto präziser stimmen Beschattungshöhe und Lamellenwinkel. Die Handbedienung am Gerät ist sperrbar, und eine LED-Anzeige je Kanal hilft dir bei der Kontrolle direkt am Aktor. Weitere passende Geräte findest du in der Kategorie Jalousieaktoren, wenn du deine Installation erweitern möchtest.

Typische Stolpersteine bei der Fahrzeitmessung

• Falsche Betriebsart: Ein Rollladen kennt keine Lamellen – hast du versehentlich „Jalousie“ gewählt, wirken Schritt- und Lamellenzeiten unpassend. Prüfe die Betriebsart je Kanal.
• Messung ohne saubere Endlage: Startet die Messfahrt nicht aus einer klaren Endlage, wird die Zeit ungenau. Fahre vorher vollständig auf.
• Auf und Ab gleichgesetzt: Wer nur eine Richtung misst und für beide übernimmt, riskiert Abweichungen. Nutze die getrennten Verfahrzeiten.
• Keine Reserve eingeplant: Ohne den kleinen Aufschlag erreicht der Behang die Endlage womöglich nicht ganz.
