MDT Jalousieaktor JAL: Rollladen & Beschattung mit Fahrzeitmessung

Rollladen und Jalousien sollen nicht nur auf Knopfdruck fahren, sondern zur richtigen Zeit die passende Position einnehmen – morgens sanft öffnen, mittags gezielt beschatten, abends zuverlässig schließen. Genau dafür ist der MDT Jalousieaktor JAL mit Fahrzeitmessung gemacht. In diesem Ratgeber erfährst du, wie du den Aktor sauber auslegst, welche Komfortfunktionen wirklich zählen und wie die Bedienung über einen Glastaster funktioniert.

MDT Jalousieaktor 8-fach mit Fahrzeitmessung im Überblick

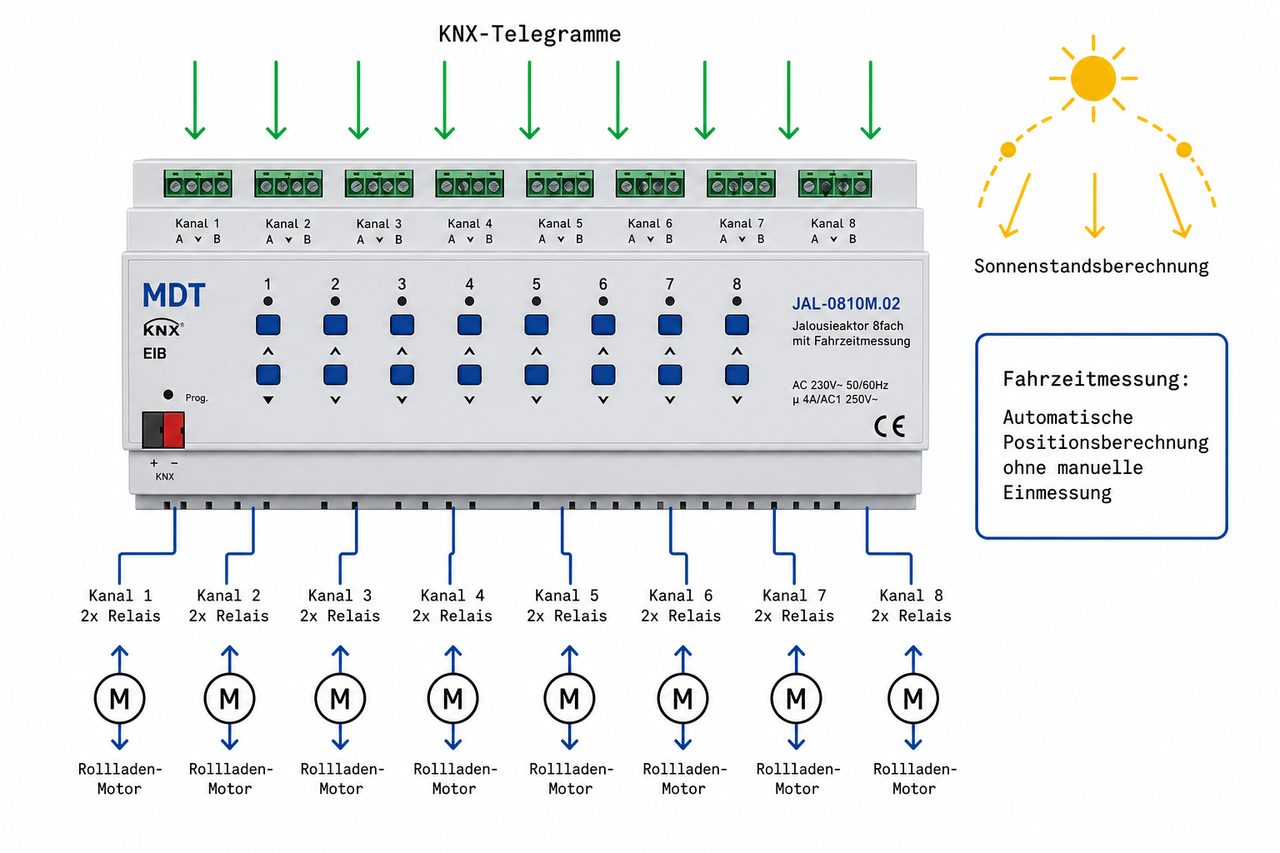

Der MDT Technologies Jalousieaktor 8-fach mit Fahrzeitmessung, 8TE REG, 10A, 230VAC, JAL-0810M.02 empfängt KNX-/EIB-Telegramme und steuert bis zu acht Jalousien oder Rollläden unabhängig voneinander. Jeder Kanal arbeitet dabei mit zwei monostabilen Relais, die die Fahrtrichtung Auf und Ab schalten. Der Aktor ist als Reiheneinbaugerät für die Hutschiene konzipiert und belegt 8 Teilungseinheiten im Verteiler – für die Montage in trockenen Innenräumen.

Die eigentliche Stärke steckt aber nicht in den nackten Schaltdaten, sondern in der Applikation. Der Aktor kann deutlich mehr, als Behänge nur auf und ab zu fahren: Er berechnet fortlaufend die Position der Sonne und beschattet gezielt dort, wo es tatsächlich nötig ist. Damit wird aus einem simplen Antrieb ein aktives Beschattungssystem.

Technische Eckdaten, die du für die Auslegung brauchst

Für die Auslegung ist vor allem die Motorleistung entscheidend: Der JAL-0810M.02 ist für 230-VAC-Motoren bis 300 W ausgelegt. Handelsübliche Rollladen- und Jalousieantriebe liegen fast immer deutlich darunter, sodass du pro Kanal in der Regel einen Antrieb komfortabel betreiben kannst. Plane trotzdem lieber eine kleine Reserve ein und prüfe die Typenschilder deiner Motoren, bevor du die Kanäle final zuordnest.

Fahrzeitmessung: Warum das die Inbetriebnahme spart

Klassische Jalousieaktoren müssen aufwendig eingemessen werden: Du misst die Laufzeit jedes Behangs von ganz oben bis ganz unten und trägst diesen Wert manuell in die ETS ein – für jeden Kanal einzeln. Das kostet Zeit und ist fehleranfällig, gerade wenn viele Antriebe im Spiel sind.

Der MDT Jalousieaktor 8-fach mit Fahrzeitmessung nimmt dir genau das ab. Die Fahrzeiten werden beim JAL-0x10M.02 automatisch gemessen und gespeichert. Das erleichtert die Inbetriebnahme spürbar und spart wertvolle Zeit. Gleichzeitig ist die gemessene Laufzeit die Grundlage für die absolute Positionierung: Nur wenn der Aktor weiß, wie lange ein Behang für die volle Strecke braucht, kann er zuverlässig eine bestimmte Prozentposition anfahren.

Getrennte Verfahrzeiten und genaue Positionierung

Antriebe fahren nach oben oft langsamer als nach unten – Getriebe, Gewicht und Reibung spielen mit. Deshalb lässt sich beim JAL-0810M.02 die Verfahrzeit für Auf und Ab getrennt einstellen. So bleibt die Positionierung in beide Richtungen präzise. Ergänzt wird das durch frei einstellbare Lauf-, Pausen- und Schrittzeiten sowie einen Tastbetrieb zur genauen Positionierung – ideal, um Lamellen oder Behang exakt auf den gewünschten Punkt zu bringen.

Automatische Beschattung mit Sonnenstandsberechnung

Der eigentliche Komfortgewinn liegt in der automatischen Beschattung. Der MDT Jalousieaktor 8-fach mit Fahrzeitmessung berechnet fortlaufend die Position der Sonne und beschattet dort, wo es tatsächlich notwendig ist. Statt starr alle Rollläden zur gleichen Zeit zu schließen, reagiert die Anlage abhängig davon, ob die Sonne überhaupt auf die jeweilige Fassade trifft.

Das schont im Sommer die Innenräume vor Aufheizung, ohne dass du an sonnigen Tagen im Dunkeln sitzt. Fenster auf der Nordseite bleiben offen, während die Süd- und Westseite gezielt verschattet werden – vollautomatisch und je Kanal individuell parametriert.

Lamellennachführung für Jalousien

Bei Jalousien kommt die Lamellennachführung dazu. In der Betriebsart Jalousie kann der Aktor die Lamellen passend zum Sonnenstand ausrichten, sodass direkte Blendung vermieden wird, aber möglichst viel Tageslicht in den Raum gelangt. So bleibt es hell, ohne dass die Sonne direkt auf Schreibtisch oder Bildschirm fällt. Für reine Rollläden entfällt die Lamellenfunktion – hier arbeitet der Aktor über die absolute Positionierung mit prozentgenauen Höhen.

Praxisfunktionen: Lüftung, Handbedienung, Szenen

Neben der Beschattung bringt der JAL-0810M.02 mehrere Funktionen mit, die im Alltag den Unterschied machen:

• Lüftungsfunktion: Eine praxisnahe Lüftungsfunktion berücksichtigt, ob ein Fenster geöffnet oder gekippt ist – so fährt kein Rollladen gegen ein offen stehendes Fenster.
• Handbedienung: Jeder Kanal lässt sich direkt am Gerät bedienen, mit LED-Anzeige je Kanal. Die Handbedienung ist bei Bedarf sperrbar, etwa um versehentliches Verstellen zu verhindern.
• Automatikpositionen und Szenen: Über erweiterte 1-Bit-Automatikpositionen und Szenenfunktionen lassen sich wiederkehrende Situationen abbilden – etwa „Alle Behänge in Beschattungsposition“ oder „Guten-Morgen-Szene“.
• Absolute Positionierung: Per 1-Byte-Wert kannst du jeden Behang auf eine exakte Prozentposition fahren – die Basis für reproduzierbare Zustände und Visualisierung.

Weitere Reiheneinbau-Modelle für die Beschattung findest du in der Kategorie Jalousieaktoren, wenn du für einzelne Räume eine andere Kanalzahl benötigst.

Bedienung über den MDT Glastaster II Smart

So komfortabel die Automatik ist – die manuelle Bedienung darf nicht fehlen. Dafür eignet sich der MDT Technologies Glastaster II Smart mit Temperatursensor und Farbdisplay, weiß, BE-GT2TW.02 hervorragend. Er kombiniert eine elegante Glasoberfläche mit einem Farbdisplay und einem integrierten Temperatursensor und fügt sich optisch ruhig in moderne Räume ein.

Die sechs Sensorflächen reagieren auf sanfte Berührung und lösen abhängig von ihrer Parametrierung KNX-Telegramme aus. Verwenden lässt sich der Taster als 4-, 6-, 8- oder 12-fach-Taster – je nachdem, wie du die Flächen als Einzeltasten oder Tastenpaare belegst. Für die Jalousiesteuerung nutzt du typischerweise ein Tastenpaar pro Behang oder Gruppe: kurzer Druck für Lamellenschritt bzw. Stopp, langer Druck für die Fahrt Auf oder Ab.

So arbeiten Glastaster und Jalousieaktor zusammen

Im KNX-System gibt der Glastaster lediglich die Befehle: Er sendet zum Beispiel „Ab“, „Stopp/Schritt“ oder einen absoluten Positionswert. Die eigentliche Logik – Laufzeit, Beschattung, Sonnenstand, Lamellennachführung – steckt im Jalousieaktor. Diese saubere Trennung ist typisch für KNX und sorgt dafür, dass du die Bedienoberfläche und die Steuerlogik unabhängig voneinander erweitern oder ändern kannst.

Der Glastaster II Smart wird unter Putz in einer Schalterdose montiert, hat einen integrierten Busankoppler und wird mit 30 V DC über den KNX-Bus versorgt. Als Bediengerät empfiehlt sich eine Montagehöhe von etwa 1,50 bis 1,60 m. Das Farbdisplay kann dabei zusätzlich Informationen wie die Raumtemperatur anzeigen und macht den Taster zu einer kleinen Bedien- und Anzeigezentrale.

Alternative: Universalaktor für gemischte Anlagen

Nicht jede Anlage braucht einen reinen Jalousieaktor. Wenn du Schalten, Beschattung und Heizung in einem Gerät bündeln möchtest, lohnt ein Blick auf den MDT Technologies Universalaktor AKU 24-fach, 12TE Reiheneinbaugerät, AKU-2416.03. Er bietet 24 Kanäle mit je 16 A bei 230 VAC und ist für ohmsche und kapazitive C-Last (bis 100 µF) sowie bis zu 15 EVG ausgelegt.

Das Besondere: Jeder Ausgang ist frei als Schalt-, Jalousie-/Rollladen- oder Heizungs-/Ventilkanal parametrierbar. Für die Beschattung lassen sich benachbarte Kanäle paarweise zu Jalousiekanälen kombinieren. Damit ist der AKU-2416.03 ideal für gemischte Installationen, in denen unterschiedliche Gewerke platzsparend in einem 12-TE-Reiheneinbaugerät zusammenlaufen. Wer dagegen ausschließlich viele Behänge steuert und die spezialisierten Komfortfunktionen wie die automatische Fahrzeitmessung möchte, ist mit dem JAL-0810M.02 besser bedient. Eine breite Auswahl an schaltenden und steuernden Geräten findest du in der Kategorie Aktoren.

Passendes Set & Zubehör

• MDT Technologies Jalousieaktor 8-fach mit Fahrzeitmessung, 8TE REG, 10A, 230VAC, JAL-0810M.02 – zentrale Beschattungssteuerung im Verteiler
• MDT Technologies Glastaster II Smart mit Temperatursensor und Farbdisplay, weiß, BE-GT2TW.02 – elegante Bedienung mit Display und Temperaturmessung
• MDT Technologies Universalaktor AKU 24-fach, 12TE Reiheneinbaugerät, AKU-2416.03 – flexible Alternative für gemischte Anlagen aus Schalten, Beschattung und Heizung
