MDT KNX Klimageräte Gateway (SCN-ACG0MIT.01): Mitsubishi Klimaanlage smart in KNX einbinden

Eine hochwertige Split-Klimaanlage von Mitsubishi kühlt im Sommer zuverlässig und heizt in der Übergangszeit effizient – im KNX-Smart-Home führt sie jedoch oft ein Eigenleben: bedient nur über die Infrarot-Fernbedienung, ohne Bezug zu Präsenzmeldern, Fensterkontakten, Zeitschaltuhren oder dem übrigen Raumklima. Genau diese Lücke schließt das MDT KNX Klimageräte Gateway (SCN-ACG0MIT.01) aus der neuen Geräteserie „Coresio". Es verbindet Mitsubishi-Klimageräte direkt mit dem KNX-Bus und macht aus der bisherigen Insellösung einen vollwertigen Teil der Gebäudeautomation. In diesem Ratgeber erfahren Sie, was das Gateway leistet, welche Klimageräte unterstützt werden, wie es technisch aufgebaut ist und für wen sich die Investition lohnt.

Was ist das MDT KNX Klimageräte Gateway?

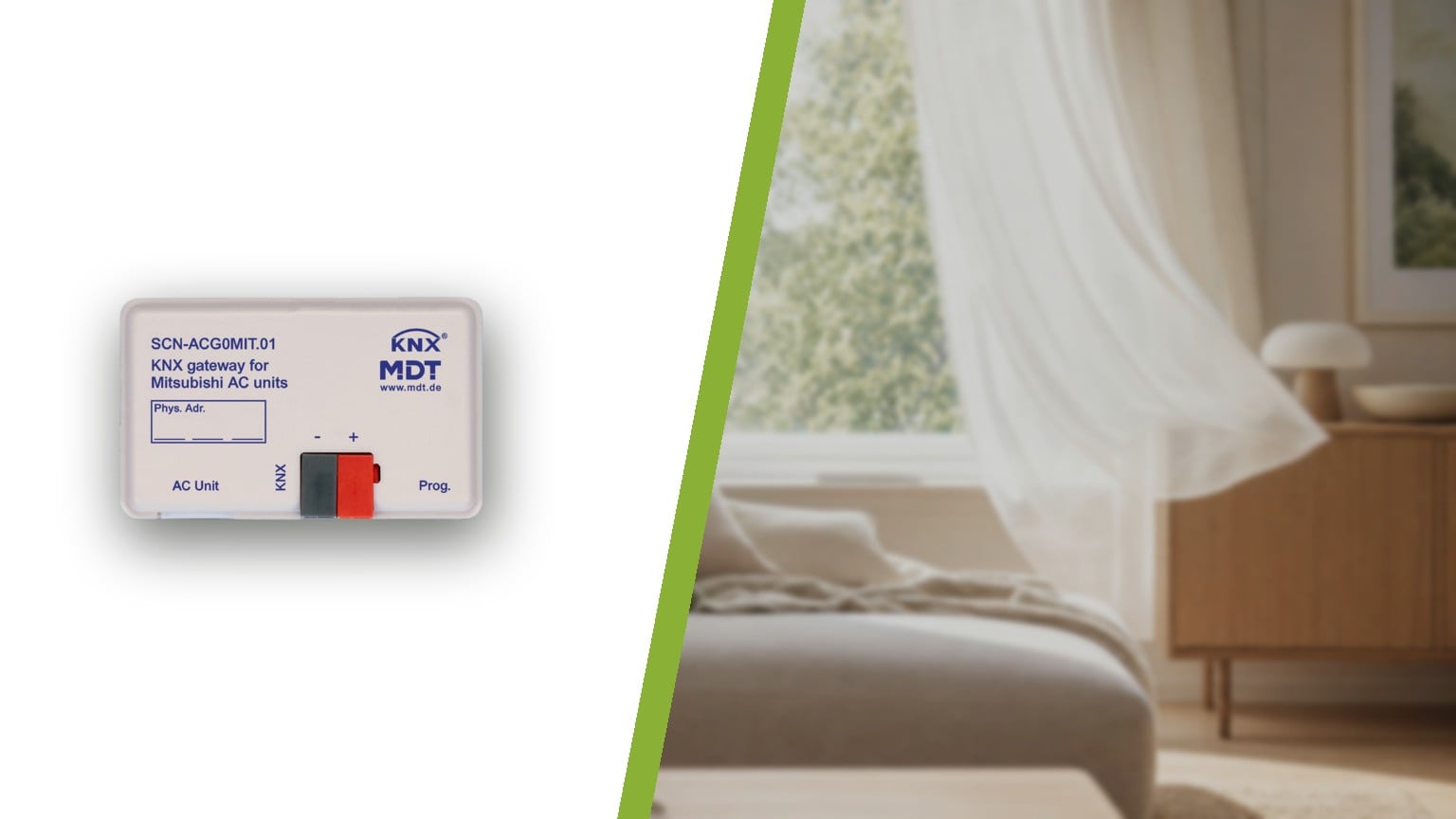

Das MDT KNX Klimageräte Gateway SCN-ACG0MIT.01 ist eine Schnittstelle, die ein Mitsubishi-Split-Klimagerät in eine KNX-Installation integriert. Statt die Klimaanlage isoliert per beiliegender Fernbedienung zu bedienen, lässt sie sich nach dem Einbau des Gateways vollständig über das KNX-System ansprechen – also über Taster, Raumtemperaturregler, Visualisierungen, Zeitprogramme oder übergeordnete Logiken. Das Gerät gehört zur neuen MDT-Produktlinie „Coresio", die speziell für die Anbindung von Klimageräten führender Hersteller konzipiert ist.

Technisch handelt es sich um ein sehr kompaktes Unterputz-Gerät, das direkt an der Inneneinheit des Klimagerätes angeschlossen wird. Es kommuniziert bidirektional: Befehle aus dem KNX-System (etwa „kühlen auf 22 °C") werden an das Klimagerät weitergegeben, gleichzeitig meldet das Gateway den aktuellen Status – Betriebsart, Solltemperatur oder Störungen – zurück auf den Bus. Dadurch bleibt die Visualisierung stets synchron mit dem tatsächlichen Zustand der Anlage, egal ob zuletzt über KNX oder über die Original-Fernbedienung geschaltet wurde.

Die Mitsubishi-Variante SCN-ACG0MIT.01 unterstützt die Baureihen Mitsubishi Domestic, Mr. Slim und City Multi. Innerhalb der Coresio-Serie bietet MDT zudem passende Gateways für andere Hersteller an – etwa SCN-ACG0DAI.01 (Daikin Wohnbau), SCN-ACG1DAI.01 (Daikin Zweckbau) sowie SCN-ACG0PAN.01 (Panasonic Etherea). Wer Mitsubishi-Geräte betreibt, greift zur hier vorgestellten Mitsubishi-Ausführung.

Funktionen & Features im Detail

Das Gateway bündelt mehrere Aufgaben, die eine Klimaanlage erst wirklich smart machen. Die wichtigsten Funktionen im Überblick:

Steuerung & Komfort

• Vollständige Steuerung des Klimagerätes über KNX-Temperatursensoren und -Regler
• Bidirektionale Kommunikation: Sollwerte und Betriebsarten hin, aktueller Status zurück
• Speichern und Abrufen von KNX-Szenen (z. B. „Nachtabsenkung", „Abwesend", „Kino")
• Parallelbetrieb von KNX- und Herstellersteuerung – die Original-Fernbedienung bleibt nutzbar

Energieeffizienz

• Spezielle Funktionen zur Steigerung der Energieeffizienz
• Zusammenspiel mit Fensterkontakten und Präsenzmeldern über das KNX-System möglich, um unnötiges Kühlen oder Heizen zu vermeiden
• Einbindung in Zeitschaltuhren und übergeordnete Klimalogiken der Gebäudeautomation

Betrieb & Diagnose

• Integrierter Betriebsstundenzähler zur Wartungs- und Nutzungsübersicht
• Störungs- bzw. Fehleranzeige direkt auf dem KNX-Bus
• Statusrückmeldung sorgt für eine stets synchrone Visualisierung

Installation & Inbetriebnahme

• Kompakte Bauweise zum direkten Anschluss an die Inneneinheit
• Stromversorgung ausschließlich über den KNX-Bus – kein separates Netzteil erforderlich
• Passendes Anschlusskabel im Lieferumfang enthalten
• Komfortable Parametrierung und Inbetriebnahme über die ETS (ETS5/ETS6)

Technische Daten

Angaben nach Herstellerdatenblatt MDT. Technische Änderungen und Ergänzungen durch den Hersteller vorbehalten.

Anwendungsbeispiele

Erst im Zusammenspiel mit dem restlichen KNX-System zeigt das Gateway seinen Mehrwert. Typische Einsatzszenarien:

• Fensterkontakt-Verknüpfung: Wird ein Fenster zum Lüften geöffnet, schaltet die Klimaanlage automatisch ab – und beim Schließen wieder in den vorherigen Zustand.
• Präsenzabhängige Klimatisierung: Ein Präsenzmelder erkennt, ob der Raum genutzt wird, und aktiviert bzw. drosselt die Kühlung entsprechend.
• Szenensteuerung: Die Szene „Guten Morgen" fährt Rollläden hoch, schaltet Licht und bringt gleichzeitig das Schlafzimmer auf Wohlfühltemperatur.
• Zeit- und Wochenprogramme: Büros oder Ferienwohnungen werden nur zu den tatsächlich benötigten Zeiten temperiert.
• Zentrale Visualisierung: Alle Klimageräte im Objekt lassen sich zusammen mit Heizung, Beschattung und Licht auf einem Panel oder in der App überwachen und steuern.
• Störungsüberwachung: Meldet die Anlage einen Fehler, erscheint dieser direkt in der Gebäudeleittechnik – ideal für Vermieter und Facility-Management.

Für wen lohnt sich das Gerät?

Das MDT KNX Klimageräte Gateway richtet sich an alle, die bereits ein KNX-System betreiben oder planen und ihre Mitsubishi-Klimageräte nicht länger als Insellösung führen möchten. Für Bauherren und Modernisierer im Wohnbau bedeutet die Anbindung spürbar mehr Komfort und – durch das automatische Zusammenspiel mit Fenster- und Präsenzsensorik – ein realistisches Einsparpotenzial bei den Energiekosten.

Im Zweckbau, also in Büros, Praxen, Hotels oder Ferienwohnungen, punktet das Gateway vor allem durch die zentrale Überwachung und die Störungsrückmeldung. Elektrofachbetriebe und Systemintegratoren schätzen die unkomplizierte Integration: Die Stromversorgung über den Bus spart eine separate Zuleitung, das beiliegende Anschlusskabel und die ETS-Inbetriebnahme halten den Installationsaufwand gering. Wichtig ist lediglich, dass ein kompatibles Mitsubishi-Innengerät der Baureihen Domestic, Mr. Slim oder City Multi vorhanden ist.

Wer neu in KNX einsteigt, sollte beachten, dass das Gateway seine Energie zwar aus dem Bus bezieht, die KNX-Anlage selbst aber eine zentrale Stromquelle benötigt. Das Fundament jeder Installation ist daher eine leistungsfähige Busspannungsversorgung wie die MDT Busspannungsversorgung KNX 640 mA, die den gesamten Bus – und damit auch dieses Gateway – zuverlässig mit Energie versorgt.

Montage & Inbetriebnahme

Dank seiner kompakten Bauform (59 × 36 × 21 mm) findet das Gateway direkt an oder in der Inneneinheit des Klimagerätes Platz. Der Anschluss erfolgt über das mitgelieferte Kabel an die herstellerseitige Schnittstelle der Mitsubishi-Anlage; die KNX-Seite wird per Busklemme angebunden. Ein separates 230-V-Netzteil ist nicht erforderlich, da die Versorgung komplett über den KNX-Bus läuft – das vereinfacht die Verdrahtung und reduziert den Platzbedarf.

Die Parametrierung übernimmt die ETS (ETS5 bzw. ETS6). Über die Applikation legen Sie fest, welche Betriebsarten, Sollwerte, Szenen und Rückmeldeobjekte genutzt werden. So lässt sich das Gateway exakt an das jeweilige Bedienkonzept und die vorhandenen Raumtemperaturregler anpassen. Für Fachbetriebe ist die Einbindung damit in kurzer Zeit erledigt.
