1Was ist ein KNX Dimmaktor?

Ein Dimmaktor ist das KNX-Gerät, das eine Lichtlast nicht nur schaltet, sondern in ihrer Helligkeit stufenlos regelt. Er sitzt am Ende der Leitung direkt vor dem Leuchtmittel und übersetzt die eintreffenden KNX-Telegramme in einen konkreten Dimmwert — je nach Bauart über Phasenan-/-abschnitt (AKD-0201.02, AKD-0401.02), über PWM für Niedervolt-Stripes (AKD-0424R.02 und Co.) oder über eine 1-10-V-Steuerspannung (AKD-0410V.02).

Wichtig ist die Rollenteilung im Bus: Der Dimmaktor führt aus, er trifft keine eigene Entscheidung. Wann und wie stark gedimmt wird, löst ein Taster, ein Präsenzmelder oder eine Logik aus. Diese Sensoren senden lediglich das Telegramm auf die Gruppenadresse; erst der Aktor schaltet die Last und hält den Helligkeitswert. Diese Trennung solltest Du bei der Projektierung immer im Kopf behalten.

2Funktionsweise: Phasendimmer vs. LED-Controller

Prinzip: Taster oder Melder senden das Telegramm, der Dimmaktor regelt die Last vor dem Leuchtmittel.

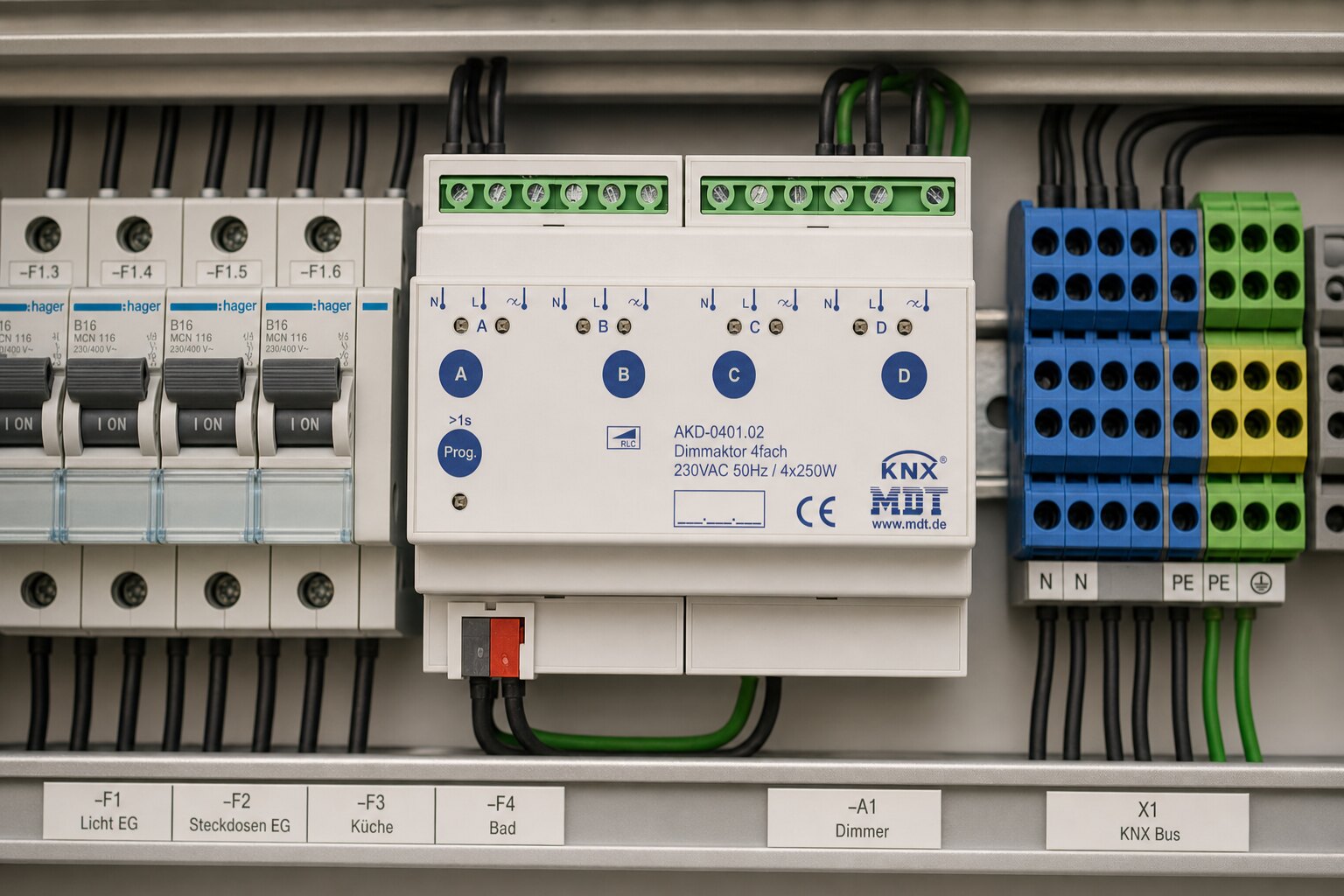

Bei den Bauformen dominiert bei MDT der Reiheneinbau (REG/TE) für die Hutschiene im Verteiler: Der Phasendimmer AKD-0201.02 belegt 3 TE, der AKD-0401.02 sechs. Die LED-Controller reichen von kompakten 2-TE-Geräten wie dem AKD-0424R2.02 über 4-TE-Modelle wie den AKD-0424R.02 bis zu REG-Varianten (AKD-0224V.02, AKD-0324V.02, AKD-0424V.02). Für die dezentrale Montage gibt es mit dem AKD-0260CC.02 auch eine Unterputz-Variante.

Das Dimmprinzip unterscheidet die Serien technisch: Der Phasendimmer arbeitet als Universaldimmer und erkennt Phasenan- und -abschnitt automatisch — passend zu dimmbarer 230-V-LED und HV-Halogen. Die LED-Controller dimmen Niedervolt-Stripes per PWM mit Frequenzen bis 1000 Hz und beherrschen RGB, RGBW und Tunable White samt HCL-Sequenzen. Kanäle lassen sich beim AKD-0424R2.02 paarweise (A/B, C/D) parallel schalten, um höhere Ströme zu fahren.

3Wofür wird ein Dimmaktor eingesetzt?

Typisch ist der Einsatz überall dort, wo Licht nicht nur an und aus, sondern in Stimmung gebracht werden soll: gedimmte 230-V-LED-Spots im Wohn- und Essbereich über den AKD-0401.02, indirekte RGBW-Beleuchtung mit 12/24-V-Stripes über einen LED-Controller wie den AKD-0424R.02, Tunable-White-Szenen für tageslichtabhängiges Human Centric Lighting sowie die Ansteuerung vorhandener EVG per 1-10 V über den AKD-0410V.02. Konstantstrom-LED-Module bedienst Du gezielt mit dem AKD-0230CC.02 oder AKD-0260CC.02.

4Kaufberatung: Welchen MDT Dimmaktor wählen?

Welches Leuchtmittel willst Du dimmen?

Das ist die erste und wichtigste Frage. Für dimmbare 230-V-LED und HV-Halogen nimmst Du den Phasendimmer AKD-0201.02 oder AKD-0401.02. Für 12/24-V-CV-Stripes gehört ein LED-Controller der Reihe AKD-0x24 ins Rack. Konstantstrom-Module verlangen eine CC-Variante (AKD-0230CC.02, AKD-0260CC.02), externe EVG die 1-10-V-Lösung AKD-0410V.02.

Wie viele Kanäle brauchst Du wirklich?

Plane einen Kanal je Lichtgruppe. Beachte, dass eine RGBW-Leuchte vier Kanäle belegt — ein AKD-0424R.02 steuert also genau eine RGBW-Leuchte oder vier separate weiße Gruppen. MDT deckt mit 2-, 3- und 4-Kanal-Geräten die gängigen Konstellationen ab; der 3-Kanal-AKD-0324V.02 ist auf reines RGB zugeschnitten.

Passt die Last zum Aktor?

Beim Phasendimmer gilt 250 W je Kanal, wobei Du zwingend die Mindestlast des Leuchtmittels beachten musst — zu wenig Last führt zu Problemen. LED-Controller wählst Du nach dem Strom je Kanal: MDT bietet Varianten mit 2/4 A, 3/6 A und 4/8 A. Bei parallel geschalteten Kanälen addiert sich der zulässige Strom entsprechend.

5MDT Dimmaktoren im Vergleich

Die Serien trennen sich vor allem am Dimmprinzip und an der Lastart: Der Phasendimmer (AKD-0201.02, AKD-0401.02) arbeitet direkt am 230-V-Netz mit 250 W je Kanal und automatischer Phasenerkennung. Die LED-Controller (AKD-0224V.02 bis AKD-0424R.02) sind PWM-Geräte für Niedervolt-Stripes und unterscheiden sich in Kanalzahl, Farbraum und Strom je Kanal. Die CC-Modelle (AKD-0230CC.02, AKD-0260CC.02) bedienen Konstantstrom-Module, der AKD-0410V.02 steuert externe EVG über 1-10 V. Die folgende Tabelle stellt Bauform, Kanäle und Einsatzbereich gegenüber.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: LED flackert oder brummt

Der mit Abstand häufigste Praxisfehler ist flackernde oder brummende LED. Ursache ist fast immer ein ungeeignetes Dimmprinzip oder eine unterschrittene Mindestlast. Wer eine 230-V-LED an einen Aktor hängt, dessen Mindestlast das Leuchtmittel nicht erreicht, oder das Datenblatt zur Dimmbarkeit ignoriert, kämpft anschließend mit unruhigem Licht.

Die Lösung: Für 230-V-LED den Phasendimmer AKD-0201.02 oder AKD-0401.02 mit passender Mindestlast wählen und vor dem Kauf die Dimmbarkeit laut Leuchtmittel-Datenblatt prüfen. Für Stripes den LED-Controller strikt nach Strom je Kanal und Farbraum (RGB, RGBW oder Tunable White) auswählen — dann passt PWM-Ansteuerung und Last von Anfang an zusammen.

7ETS-Inbetriebnahme in Kürze

Die Inbetriebnahme erfolgt in der ETS über die MDT-Produktdatenbank: Gerät einfügen, physikalische Adresse vergeben und die Applikation parametrieren. Beim Phasendimmer legst Du Dimmkurve, Ein- und Ausschalthelligkeit sowie das Verhalten je Kanal fest, bei den LED-Controllern zusätzlich Farbraum, PWM-Frequenz und HCL-Sequenzen. Die Gruppenadressen für Schalten, relatives und absolutes Dimmen verbindest Du anschließend mit den Sensoren. Details stehen im Produkthandbuch. Das Datenblatt findest du im MDT-Handbuch (PDF).
