MDT Raumtemperaturregler SCN-RT2UP einstellen

Der MDT Raumtemperaturregler SCN-RT2UP.01 ist ein kompakter 2-fach Unterputz-Regler, der zwei externe PT1000-Fühler auswertet und daraus die passende Stellgröße für deine Heizung berechnet. Er verschwindet unsichtbar in einer Schalterdose und übernimmt die eigentliche Regelintelligenz, während ein Heizungsaktor im Verteiler die Stellantriebe schaltet. In diesem Ratgeber führen wir dich Schritt für Schritt durch Einbau, Parametrierung in der ETS und die Kopplung mit dem passenden Heizungsaktor für eine saubere Einzelraumregelung.

MDT SCN-RT2UP im Überblick

Der MDT Technologies Temperaturregler 2-fach Unterputz, fuer PT1000, SCN-RT2UP.01 vereint gleich zwei Funktionen in einem Gehäuse: Er ist Temperatursensor und PI-Regler zugleich. An das Gerät schließt du zwei externe PT1000-Temperaturfühler an, beispielsweise Fußboden- beziehungsweise Estrichfühler. Damit lassen sich zwei Regelkreise unabhängig voneinander überwachen und regeln – etwa zwei separate Räume oder zwei Heizzonen in einem größeren Raum.

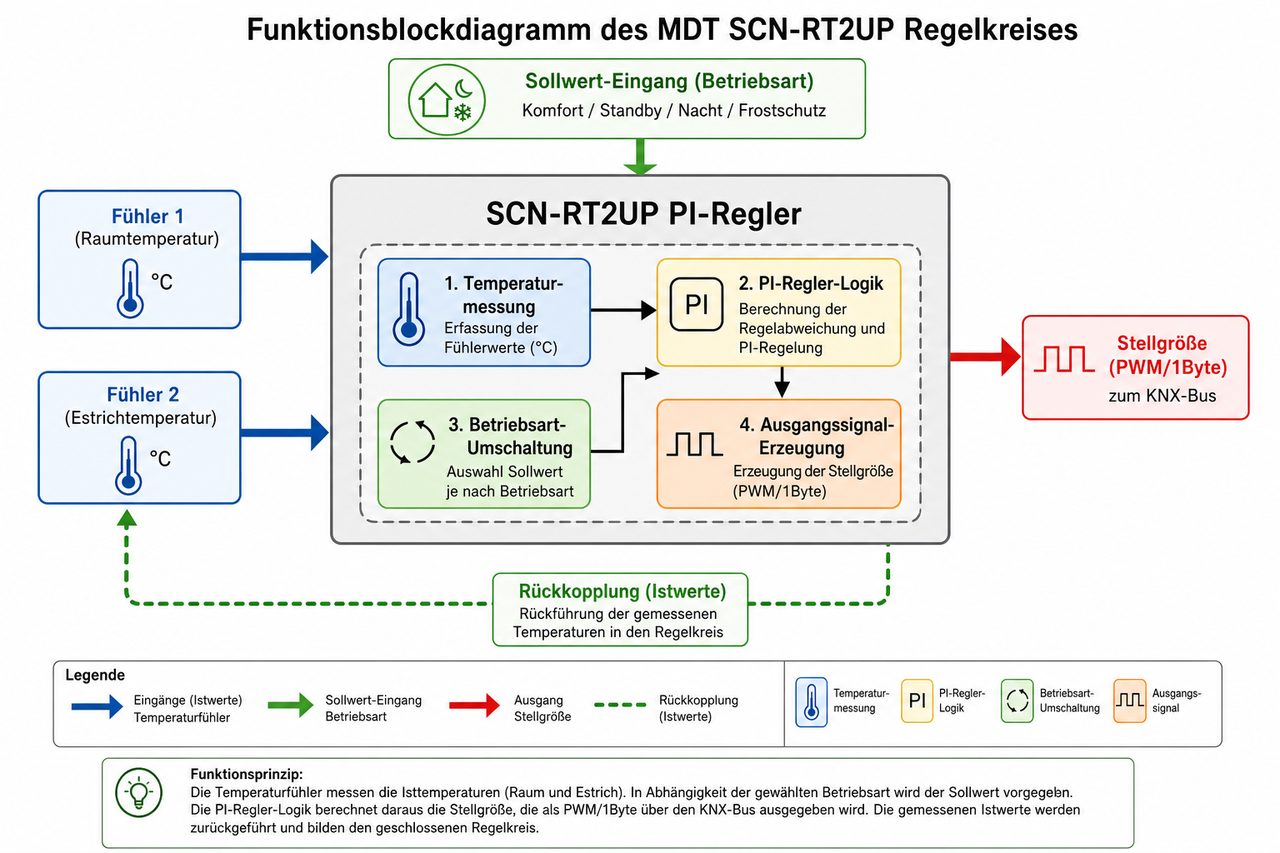

Der integrierte PI-Regler unterstützt sowohl Heizen als auch Kühlen und kennt die Betriebsarten Komfort, Standby, Nacht und Frostschutz. Die Stellgröße gibt der Regler wahlweise als 1Bit-Signal (PWM) oder als stetiges 1Byte-Signal aus und schickt sie über den KNX-Bus an einen Heizungsaktor. Weil das Gerät einen integrierten Busankoppler besitzt und komplett über den KNX-Bus versorgt wird, brauchst du keine zusätzliche Spannungsversorgung. Weitere Geräte aus dem Sortiment findest du in der Kategorie MDT.

Warum PT1000 und Unterputz-Montage?

Die Unterputz-Bauform ist besonders praktisch, wenn du keine sichtbare Bedien- oder Anzeigeeinheit im Raum wünschst. Der SCN-RT2UP.01 sitzt in einer normalen Schalterdose und arbeitet im Hintergrund. Da er speziell für PT1000-Fühler ausgelegt ist, eignet er sich hervorragend für Fußbodenheizungen inklusive Estrich-Temperaturbegrenzung: Der Estrichfühler schützt den Bodenaufbau vor Überhitzung, während der Regler gleichzeitig die gewünschte Raum- oder Bodentemperatur hält.

Einbau des MDT SCN-RT2UP

Bevor du mit der Parametrierung beginnst, steht die mechanische und elektrische Installation an. Arbeite grundsätzlich nur im spannungsfreien Zustand und lass die Arbeiten im Zweifel von einer Elektrofachkraft ausführen.

1. Wähle eine tiefe Schalterdose in der Nähe des Raums, dessen Temperatur du regeln möchtest. Der SCN-RT2UP.01 ist für die Unterputz-Montage in einer Schalterdose vorgesehen.
2. Verlege die beiden PT1000-Fühler an ihre Messpunkte, zum Beispiel als Estrichfühler im Bodenaufbau. Führe die Fühlerleitungen bis zur Dose.
3. Schließe die KNX-Busleitung an die Busklemme des Reglers an. Über diese Leitung erfolgt sowohl die Kommunikation als auch die Versorgung, da ein Busankoppler integriert ist.
4. Klemme die beiden PT1000-Fühler an die vorgesehenen Anschlüsse an.
5. Setze das Gerät in die Dose ein und verschließe sie. Danach kann die Busspannung wieder eingeschaltet werden.

Achte darauf, die Fühler eindeutig zu kennzeichnen, damit du später in der ETS weißt, welcher Fühler zu welchem Regelkreis gehört. Das erspart dir beim Einmessen und in der Inbetriebnahme unnötige Verwechslungen.

Parametrierung in der ETS

Nach dem Einbau folgt die Konfiguration in der ETS. Hier legst du fest, wie der Regler misst, regelt und mit dem Aktor kommuniziert. Die folgenden Schritte geben dir eine sinnvolle Reihenfolge vor.

1. Reglertyp und Betriebsart wählen

Zunächst entscheidest du, ob der jeweilige Regelkreis nur heizen oder heizen und kühlen soll. Der integrierte PI-Regler des SCN-RT2UP.01 unterstützt beide Varianten. Aktiviere anschließend die benötigten Betriebsarten Komfort, Standby, Nacht und Frostschutz. Für jede Betriebsart hinterlegst du einen Sollwert oder eine Absenkung, sodass der Raum im Alltag komfortabel und in Abwesenheit sparsam beheizt wird.

2. Sollwerte und Sollwertverstellung festlegen

Definiere den Komfort-Sollwert als Ausgangspunkt und stelle die Absenkungen für Nacht und Standby ein. Der Regler bietet eine Sollwertverstellung, mit der du oder andere KNX-Geräte den Zielwert im laufenden Betrieb anpassen können. Plane die Verstellgrenzen so, dass ein versehentliches Verstellen nicht zu unrealistischen Temperaturen führt.

3. Stellgröße konfigurieren

Jetzt legst du fest, wie der Regler seine Stellgröße ausgibt. Zur Wahl stehen 1Bit als PWM-Signal oder 1Byte als stetiges Signal. Die stetige 1Byte-Variante ermöglicht eine feinfühligere Regelung, während PWM einfacher gehalten ist. Wichtig ist, dass du hier dieselbe Betriebsart wählst, die auch der spätere Heizungsaktor erwartet – sonst passen Regler und Aktor nicht zusammen.

4. Estrich-Temperaturbegrenzung einrichten

Wenn du eine Fußbodenheizung betreibst, aktiviere die Estrich-Temperaturbegrenzung. Der als Estrichfühler eingesetzte PT1000 sorgt dann dafür, dass die Bodentemperatur eine definierte Obergrenze nicht überschreitet. Das schützt den Bodenbelag und verhindert eine Überhitzung des Aufbaus.

Kopplung mit dem MDT Heizungsaktor AKH

Der Regler berechnet zwar die Stellgröße, schalten muss die Stellantriebe aber ein Heizungsaktor im Verteiler. Hier kommt der MDT Technologies Heizungsaktor AKH 8-fach, 4TE REG, 24-230VAC, AKH-0800.03 ins Spiel. Er empfängt die Stellgröße des SCN-RT2UP.01 über den KNX-Bus und steuert damit die elektrothermischen Stellantriebe an.

So arbeiten Regler und Aktor zusammen

Der MDT Technologies Heizungsaktor AKH 8-fach steuert bis zu 8 Regelkreise unabhängig voneinander, wobei jeder Kanal bis zu 4 Stellantriebe (230 V AC) ansteuern kann. Jeder Kanal verfügt über eine eigene LED-Anzeige und ist in der ETS individuell programmierbar. Der Aktor kann mit 1Bit (Schalten/PWM) oder mit stetigen 1Byte-Stellgrößen angesteuert werden – genau die beiden Formate, die der SCN-RT2UP.01 ausgibt. Die freie Zuordnung der Ausgänge zum Reglerkanal erleichtert dir dabei die Zuweisung.

Für die Kopplung verbindest du in der ETS das Stellgrößen-Objekt des Reglers mit dem passenden Eingangsobjekt des gewünschten Aktorkanals über eine gemeinsame Gruppenadresse. Achte darauf, dass beide Seiten dasselbe Datenformat nutzen: PWM zu PWM oder stetig zu stetig. Danach schickt der SCN-RT2UP.01 seine berechnete Stellgröße direkt an den Aktor, der wiederum den Stellantrieb öffnet oder schließt.

Alternative: MDT Heizungsaktor 6-fach

Reichen dir weniger Kanäle, ist der MDT Technologies Heizungsaktor 6-fach 3TE REG, 24-230VAC AKH-0600.03 eine kompaktere Variante mit nur 3 Teilungseinheiten Breite. Auch er kann pro Kanal bis zu 4 Stellantriebe steuern, lässt sich mit 1Bit oder 1Byte ansteuern und bietet eine freie Zuordnung der Ausgänge zum Reglerkanal. Zusätzlich verfügt er über eine 230-V-AC-Spannungsausfallerkennung, einen Notbetrieb bei Ausfall der zyklischen Stellgrößen sowie eine Festsitzschutzfunktion, die die Stellantriebe regelmäßig durchbewegt. Beide Aktoren findest du zusammen mit weiteren Modellen in der Kategorie Heizungsaktoren.

Integrierter Regler im Aktor – wann sinnvoll?

Sowohl der MDT Technologies Heizungsaktor AKH 8-fach als auch der MDT Technologies Heizungsaktor 6-fach besitzen einen integrierten PI-Temperaturregler für Heizen und Kühlen mit Komfort-, Nacht- und Frostschutzbetrieb sowie Sommer- und Winterbetrieb. Wenn du jedoch die PT1000-Fühler und die Estrich-Begrenzung nutzen möchtest, übernimmt der SCN-RT2UP.01 die Regelung, und der Aktor arbeitet als reines Stellglied. So spielst du die Stärken beider Geräte optimal aus.

Inbetriebnahme und Funktionsprüfung

Nach dem Programmieren beider Geräte solltest du die Kette einmal komplett durchtesten. Stelle am Regler testweise einen höheren Sollwert ein und beobachte, ob der zugeordnete Aktorkanal reagiert. Die LED-Anzeige des jeweiligen Kanals am Aktor zeigt dir direkt, ob die Stellgröße ankommt und der Stellantrieb angesteuert wird. Prüfe außerdem, ob die Estrich-Begrenzung greift, indem du den Grenzwert testweise niedrig setzt. Weitere passende Schaltgeräte für dein Projekt findest du in der Kategorie Aktoren.

Passendes Set & Zubehoer

• MDT Technologies Temperaturregler 2-fach Unterputz, fuer PT1000, SCN-RT2UP.01 – der Regler und Sensor für die Schalterdose
• MDT Technologies Heizungsaktor AKH 8-fach, 4TE REG, 24-230VAC, AKH-0800.03 – Aktor für bis zu 8 Regelkreise
• MDT Technologies Heizungsaktor 6-fach 3TE REG, 24-230VAC AKH-0600.03 – kompakte Variante mit Festsitzschutz und Ausfallerkennung

Haeufige Fragen zu MDT SCN-RT2UP und AKH

Welche Fühler brauche ich für den SCN-RT2UP.01?

Der Regler ist für den Anschluss von zwei externen PT1000-Temperaturfühlern ausgelegt, zum Beispiel Fußboden- beziehungsweise Estrichfühler. Damit deckst du zwei Regelkreise ab.

Muss ich den Regler zusätzlich mit Strom versorgen?

Nein. Der SCN-RT2UP.01 besitzt einen integrierten Busankoppler und wird über den KNX-Bus versorgt. Eine separate Spannungsversorgung ist nicht nötig.

Wie viele Stellantriebe kann ein Aktorkanal steuern?

Sowohl beim MDT Technologies Heizungsaktor AKH 8-fach als auch beim MDT Technologies Heizungsaktor 6-fach kann jeder Kanal bis zu 4 Stellantriebe (230 V AC) steuern.

Soll ich die Stellgröße als PWM oder stetig übertragen?

Beides ist möglich: Der Regler gibt 1Bit (PWM) oder 1Byte (stetig) aus, und beide Aktoren verstehen beide Formate. Wichtig ist nur, dass Regler und Aktor dasselbe Format nutzen. Die stetige 1Byte-Variante regelt in der Regel feinfühliger.

Kann ich Fußbodenheizungen vor Überhitzung schützen?

Ja. Der SCN-RT2UP.01 eignet sich für Fußbodenheizungen inklusive Estrich-Temperaturbegrenzung. Über den als Estrichfühler eingesetzten PT1000 begrenzt der Regler die Bodentemperatur auf einen definierten Wert.
