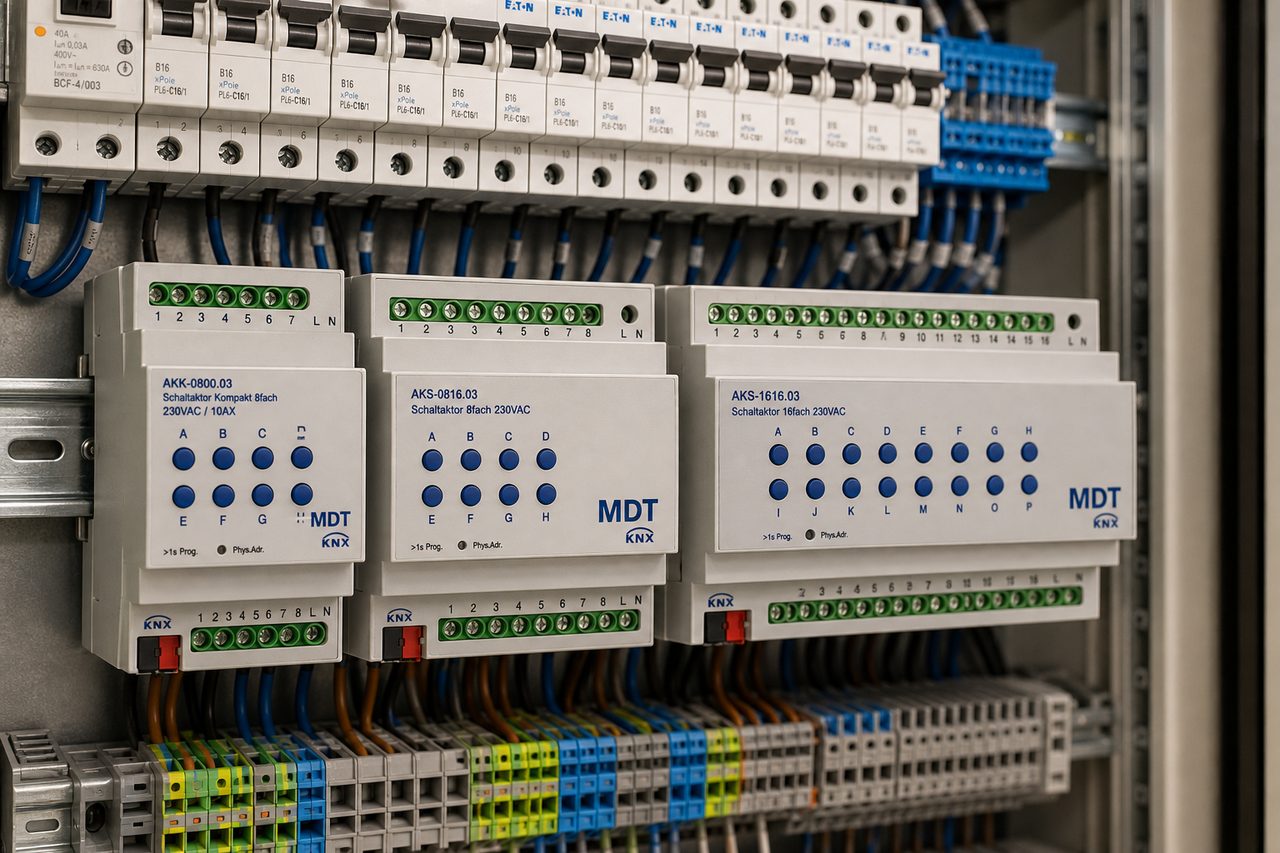

MDT Schaltaktor Ratgeber: AKS, AKK & AMS im Vergleich

Schaltaktoren sind das Rückgrat jeder KNX-Installation: Sie schalten Beleuchtung, Steckdosenkreise und Verbraucher – zentral aus der Verteilung oder dezentral in der Schalterdose. MDT bietet dafür mehrere Baureihen an, die sich vor allem in Kanalzahl, Bauform und Ausstattung unterscheiden. Dieser Ratgeber ordnet die Linien AKS Standard, AKK Kompakt und AMS ein und führt dich mit einer Vergleichstabelle zum passenden Modell.

Die drei MDT-Schaltaktor-Linien im Überblick

MDT teilt seine Schaltaktoren in gut unterscheidbare Familien auf. Wer die Logik dahinter kennt, findet schnell das richtige Gerät – unabhängig davon, ob du eine große Anlage planst oder nur einen einzelnen Verbraucher schalten willst. Eine breite Auswahl an Schaltaktoren deckt vom Unterputz-Einzelaktor bis zum 24-Kanal-Kraftpaket alles ab.

AKS Standard – die Arbeitspferde für die Verteilung

Die AKS-Reihe ist die Standardlinie für den Reiheneinbau (REG) auf der Hutschiene. Alle AKS-Modelle arbeiten mit 16A je Kanal an 230VAC und sind für ohmsche und kapazitive C-Last ausgelegt – also auch für Vorschaltgeräte und LED-Lasten. Charakteristisch sind die bistabilen Relais: Der Schaltzustand bleibt bei Busspannungsausfall erhalten. Dazu kommt eine umfangreiche ETS-Applikation mit Zeit- und Treppenlichtfunktion, Szenen, Logik- und Zentralfunktionen sowie Betriebsstunden- und Schaltspielzählern. Jeder Kanal lässt sich über eine Handbedienung mit LED-Statusanzeige direkt am Gerät schalten.

Der MDT Schaltaktor AKS Standard 8-fach ist die meistverkaufte mittelgroße Variante. Auf 6TE bringt er acht Kanäle unter und ist damit für die typische Wohnhaus-Unterverteilung genau richtig. Er schaltet C-Last bis 140 Mikrofarad Einschaltstrom und deckt damit auch anspruchsvollere LED-Installationen ab.

Brauchst du mehr Kanäle, wächst die Reihe mit: Der

MDT Schaltaktor AKS Standard 16-fach kaufen bündelt 16 Kanäle auf 8TE und eignet sich für mittelgroße Verteilungen. Er ist technisch die größere Schwester des 8-fach-Modells – gleiche 16A, gleiche C-Last bis 140 Mikrofarad, gleiche bistabile Relais und dieselbe Applikationslogik. Für den professionellen Einsatz in großen Anlagen steht mit dem MDT Schaltaktor AKS 24-fach kaufen das Spitzenmodell bereit: 24 Kanäle auf 12TE, gedacht für das zentrale Schalten von Beleuchtung und Verbrauchern in der Unterverteilung umfangreicher Objekte.

AKK Kompakt – wenn der Platz knapp wird

Die AKK-Linie ist die kompakte und preisgünstigere Alternative. Der MDT Schaltaktor AKK Kompakt 8-fach Angebot bringt acht Kanäle auf nur 4TE unter – das ist die halbe Baubreite gegenüber dem AKS 8-fach mit seinen 6TE. Möglich wird das durch monostabile Relais, die kompakter und günstiger bauen als bistabile. Der Unterschied in der Praxis: Der Schaltzustand wird nur gehalten, solange Busspannung anliegt. Ebenfalls zu beachten ist die etwas niedrigere C-Last-Grenze von 70 Mikrofarad. Für kleine bis mittlere Lasten und knappe Verteilerplätze ist der AKK 8-fach dennoch eine clevere Wahl – inklusive Handbedienung, LED-Anzeige je Kanal und der umfangreichen ETS-Applikation.

Ganz aus dem Verteiler heraus führt der MDT Schaltaktor AKK Kompakt 1-fach Unterputz. Dieses Gerät wird direkt in die Schalterdose eingebaut und schaltet einen einzelnen Verbraucher mit 16A am Verbrauchsort – kein Reiheneinbau, keine TE. Das spart Leitungswege zur Unterverteilung und ist ideal für dezentrale Einzelverbraucher. Mit integriertem Busankoppler und Versorgung über den KNX-Bus ist er zugleich der günstigste Einstieg in die MDT-Schaltaktorik. Die C-Last liegt hier ebenfalls bei 70 Mikrofarad.

AMS – Schalten mit Energiemonitoring

Wer nicht nur schalten, sondern auch messen will, greift zum

MDT Schaltaktor AMS 12-fach mit Strommessung. Er kombiniert die bewährte AKS-Basis mit einer True-RMS-Strommessung je Kanal. Konkret misst er den tatsächlichen Effektivstrom in einem Messbereich von 10 Milliampere bis 16 Ampere, führt einen Wirkarbeitszähler in Wh und kWh und bietet Schwellwert-Schalten sowie Master/Slave-Funktionen. Damit erhältst du ein Energiemonitoring pro Kanal, ohne einen separaten Zähler installieren zu müssen. Zwölf Kanäle auf 12TE, 16A je Kanal, C-Last bis 140 Mikrofarad und bistabile Relais mit Handbedienung und LED je Kanal runden das Gerät ab. Wenn du also den Stromverbrauch einzelner Kreise transparent machen möchtest, ist der AMS die richtige Antwort. Weitere Geräte des Herstellers findest du in der Kategorie MDT.

Bauform: TE, REG und Unterputz richtig verstehen

Die Angabe „TE“ steht für Teilungseinheiten – das Rastermaß von rund 18 Millimetern, in dem Reiheneinbaugeräte (REG) auf der Hutschiene belegen. Ein Gerät mit 6TE benötigt also entsprechend mehr Platz als eines mit 4TE. Genau hier liegt der praktische Unterschied zwischen AKS und AKK: Für dieselbe Kanalzahl von acht Kanälen braucht der AKS 8-fach 6TE, der AKK 8-fach dagegen nur 4TE. Ist dein Verteiler bereits gut gefüllt, kann diese Ersparnis den Ausschlag geben.

Die Unterputz-Ausführung des AKK 1-fach folgt einer anderen Logik: Sie belegt keine TE in der Verteilung, sondern sitzt dezentral in der Schalterdose. Das ist besonders praktisch bei Nachrüstungen oder wenn ein einzelner Verbraucher weit von der Unterverteilung entfernt liegt.

Vergleichstabelle: die wichtigsten MDT-Schaltaktoren

So wählst du den passenden Schaltaktor

In der Praxis führen drei Fragen zuverlässig zur richtigen Entscheidung. Erstens: Wie viele Kanäle brauchst du? Zähle deine zu schaltenden Kreise und plane etwas Reserve ein. Für ein durchschnittliches Einfamilienhaus reicht meist der AKS Standard 8-fach, größere Objekte sind mit dem AKS Standard 16-fach oder dem AKS 24-fach besser bedient.

Zweitens: Wie viel Platz hast du in der Verteilung? Ist der Schrank voll, spielt der AKK Kompakt 8-fach mit seinen 4TE seine Stärke aus. Beachte aber die geringere C-Last-Grenze von 70 Mikrofarad und die monostabilen Relais, die den Schaltzustand nur bei anliegender Busspannung halten.

Drittens: Willst du Verbräuche messen? Dann führt am AMS 12-fach mit seiner True-RMS-Strommessung kein Weg vorbei. Für einzelne, weit entfernte Verbraucher außerhalb der Verteilung ist wiederum der AKK 1-fach Unterputz die eleganteste Lösung. Einen breiten Überblick über schaltende und weitere Aktoren bekommst du in unserem Sortiment.

Passendes Set & Zubehör

• MDT Schaltaktor AKS Standard 8-fach – die Standard-Basis für die Unterverteilung im Wohnhaus.
• MDT Schaltaktor AKK Kompakt 8-fach – die platzsparende 4TE-Alternative bei vollem Verteiler.
• MDT Schaltaktor AMS 12-fach mit Strommessung – zum Ergänzen des Energiemonitorings pro Kanal.
• MDT Schaltaktor AKK Kompakt 1-fach Unterputz – für dezentrale Einzelverbraucher direkt am Ort.
