Netzwerk im Einfamilienhaus planen: von der Datendose bis zum PoE-Switch
Startseite › Ratgeber › Heimnetz
Ratgeber · Netzwerk & IT
Netzwerk im Einfamilienhaus planen: von der Datendose bis zum PoE-Switch
Streaming im Wohnzimmer, Homeoffice unterm Dach, Access Points an der Decke – ein Einfamilienhaus lebt heute von seinem Netzwerk. Wer beim Neubau oder bei der Sanierung nur auf WLAN setzt, ärgert sich später über Funklöcher und wackelige Videocalls. Die Lösung ist eine strukturierte Verkabelung: Verlegekabel in der Wand, Datendosen in den Räumen, ein Patchpanel im Keller und ein Switch, der alles verbindet – mit PoE gleich inklusive Stromversorgung für deine Access Points. Hier erfährst du, wie die Teile zusammenspielen und welche Produkte du dafür brauchst.
Kurz zusammengefasst: Die Kette lautet Verlegekabel → Datendose → Patchpanel → Switch. In den Räumen sorgt die Hager Datendose für zwei Cat-6A-Anschlüsse (21,74 €) für den sauberen Abschluss, im Keller bündelt zum Beispiel das Hager Multimedia Kit univers mit 12x Patchpanel (207,31 €) alle Leitungen, und als PoE-Switch für Access Points ist der TP-Link Festa FS308GP 8-Port Gigabit PoE (111,69 €) ein guter Startpunkt. Und: Verlegekabel gehören ins Leerrohr – dazu unten mehr.
Inhalt
Wichtiger Hinweis: Die reine Datenverkabelung arbeitet mit ungefährlicher Kleinspannung – hier kannst du selbst aktiv werden. Sobald aber Netzspannung im Spiel ist, etwa bei den Steckdosen im Multimediaverteiler oder bei Arbeiten im Zählerschrank, gehört die Installation zwingend in die Hand einer qualifizierten Elektrofachkraft. Plane die Netzwerkverkabelung am besten gemeinsam mit deinem Elektriker – dann werden Leerrohre, Dosen und Verteiler in einem Zug gesetzt.
So hängt alles zusammen: vom Keller bis in jedes Zimmer
- Strukturierte Verkabelung heißt: von einem zentralen Punkt (Keller, Hausanschlussraum oder Technikschrank) läuft sternförmig ein eigenes Verlegekabel in jeden Raum
- Im Raum endet das Kabel auf einer Datendose, im Keller auf einem Patchpanel
- Kurze, flexible Patchkabel verbinden das Patchpanel mit dem Switch – und die Datendose mit dem Endgerät
- Ein PoE-Switch versorgt Access Points, Kameras oder Türstationen über dasselbe Netzwerkkabel gleich mit Strom
- Router und Internetzugang sitzen am zentralen Punkt und speisen das ganze Haus
Stell dir dein Heimnetz wie die Wasserinstallation vor: Es gibt einen zentralen Verteiler, von dem aus jede Entnahmestelle ihre eigene Leitung bekommt. Genau so funktioniert die strukturierte Netzwerkverkabelung im Einfamilienhaus – jede Datendose hängt an ihrer eigenen Strecke, nichts wird von Raum zu Raum durchgeschleift. Das macht das Netz schnell, stabil und flexibel: Was an welcher Dose hängt, entscheidest du später einfach durch Umstecken am Patchpanel.
Der große Vorteil gegenüber der reinen WLAN-Lösung: Feste Geräte wie Fernseher, Konsole, Drucker oder der Rechner im Homeoffice bekommen ihre volle, konstante Geschwindigkeit per Kabel – und das WLAN wird zur Ergänzung für Smartphone und Tablet statt zum überlasteten Rückgrat. Die Access Points dafür hängst du dank PoE genau dorthin, wo der Empfang am besten ist: an die Decke im Flur, nicht neben den Router im Keller.
Verlegekabel & Leerrohr: die Basis in der Wand
- Verlegekabel ist das steife Installationskabel für die feste Strecke in Wand, Decke oder Leerrohr – es wird einmal verlegt und dann aufgelegt, nicht gesteckt
- Patchkabel sind die flexiblen Stücke mit Steckern für die letzten Meter – beides findest du in der Kategorie Kabel & Leitungen
- Pro Zimmer lohnt sich mindestens eine Doppelstrecke – die passende Datendose nimmt gleich zwei Anschlüsse auf
- Die Kabelkategorie („Cat“) beschreibt die Leistungsklasse der Verbindung – welche Kategorie ein Produkt erfüllt, liest du direkt in der Produktbezeichnung
- Und die wichtigste Regel: Verlegekabel gehören ins Leerrohr
Beim Verlegekabel wird die Grundsatzentscheidung für die nächsten Jahrzehnte getroffen – denn was einmal unter Putz liegt, tauscht niemand mal eben aus. Genau deshalb ist das Leerrohr dein bester Freund: Liegt das Kabel im Rohr statt direkt im Putz, kannst du es später nachziehen, ersetzen oder ergänzen, ohne eine einzige Wand zu öffnen. Die Mehrkosten beim Bau sind überschaubar, der Gewinn an Zukunftssicherheit ist enorm.
Plane die Strecken großzügig: neben den offensichtlichen Plätzen (Wohnzimmer, Arbeitszimmer, Kinderzimmer) auch Deckenauslässe für Access Points im Flur und im Obergeschoss, eine Strecke zur Haustür für eine spätere Türstation und eine nach draußen für eine Kamera. Ob du jede Strecke sofort belegst, ist zweitrangig – Hauptsache, das Rohr liegt.
Datendose: der saubere Abschluss im Raum
- Die Datendose ist der Endpunkt des Verlegekabels im Zimmer – hier steckst du das Patchkabel zum Endgerät ein

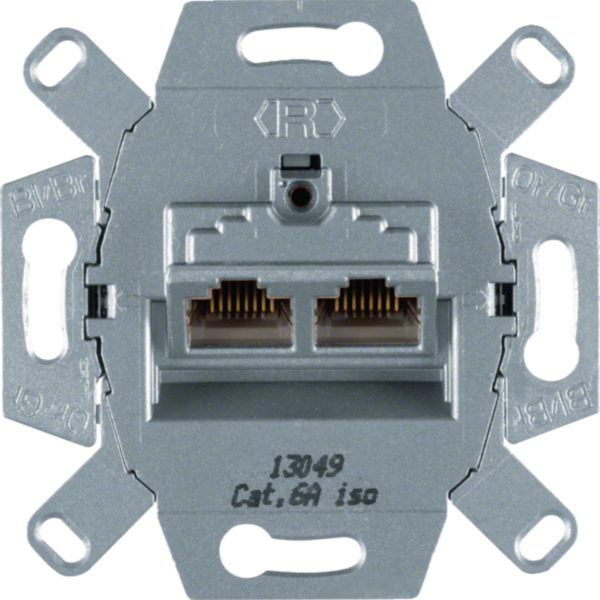

- Die Hager G3140 nimmt laut Produktbezeichnung zwei Cat-6A-Anschlüsse auf, 8/8-polig geschirmt – für 21,74 €
- Zwei Anschlüsse pro Dose sind die sinnvolle Grundausstattung: ein Port für heute, einer als Reserve
- Weitere Einsätze findest du in der Kategorie Einsätze für Kommunikationstechnik
Wenn du nach einer Datendose mit Cat-6A-Anschlüssen suchst, ist die Hager G3140 (21,74 €) ein typischer Vertreter: Die Produktbezeichnung nennt zwei Cat-6A-Anschlüsse in geschirmter 8/8-poliger Ausführung. Zwei Ports pro Dose haben sich in der Praxis bewährt – im Arbeitszimmer hängen dann Rechner und Drucker parallel am Netz, im Wohnzimmer Fernseher und Konsole, ganz ohne zusätzlichen Mini-Switch hinterm Lowboard.
Wichtig fürs Gesamtbild: Die Dose ist immer nur so gut wie die Strecke dahinter. Datendose, Verlegekabel und Patchpanel bilden gemeinsam die Übertragungsstrecke – deshalb lohnt es sich, die Komponenten aufeinander abgestimmt auszuwählen und beim Auflegen der einzelnen Adern sorgfältig zu arbeiten. Details zu Montage und Anschluss findest du auf der jeweiligen Produktseite.
Patchpanel im Keller: der zentrale Verteilerpunkt
- Am Patchpanel im Keller (oder Technikraum) laufen alle Verlegekabel des Hauses auf – jede Dose bekommt ihren nummerierten Port
- Für die Hutschiene im Verteiler gibt es die Phoenix Contact Patchpanels Cat.5e in vier Anschlussvarianten (ab 47,71 €)

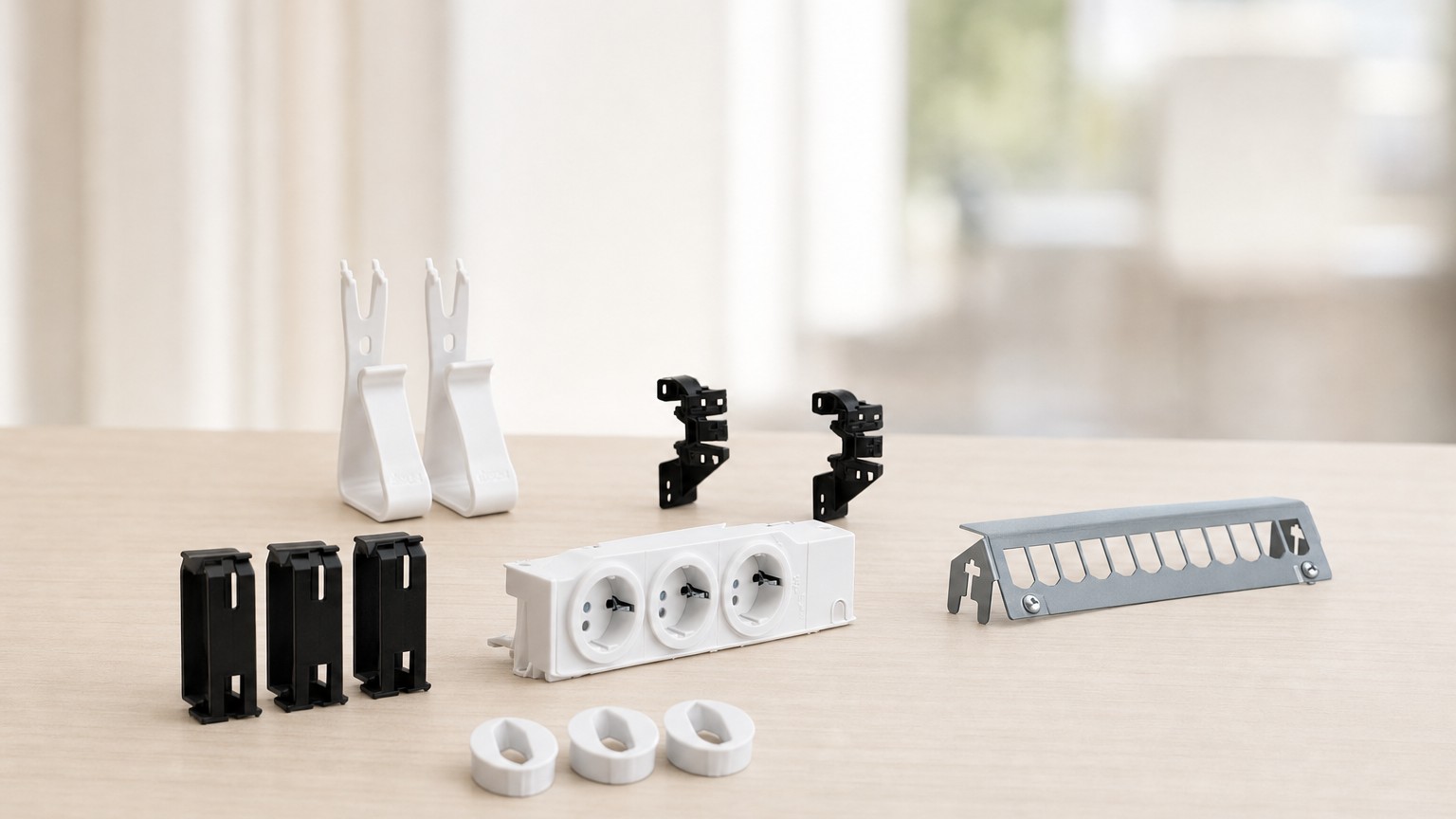

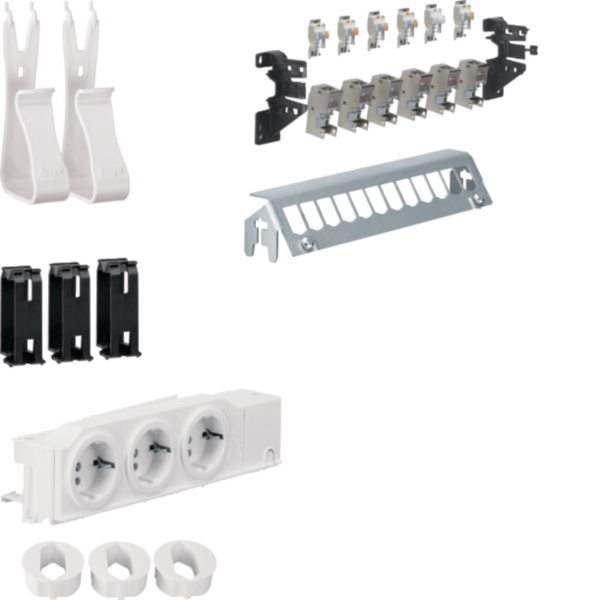

- Komfortabler ist ein Multimediaverteiler: Das Hager Multimedia Kit UM00M1 (207,31 €) kombiniert laut Bezeichnung 12x Patchpanel, 6x RJ45 und 3x Steckdose

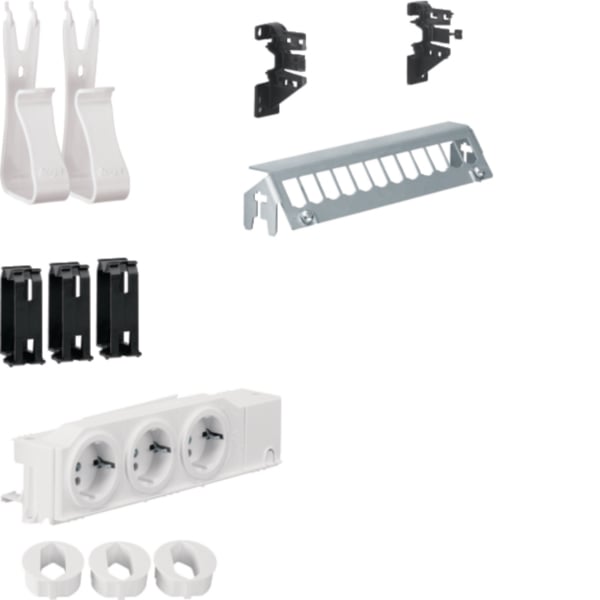

- Die Variante UM00M2 ohne RJ45-Module (156,64 €) ist die Basis zum Selbstbestücken
- Achtung: Sobald Steckdosen im Verteiler sitzen, ist Netzspannung im Spiel – dieser Teil gehört in die Hand der Elektrofachkraft
Das Patchpanel im Keller ist die Schaltzentrale deines Heimnetzes: Alle Verlegekabel aus den Räumen enden hier, sauber aufgelegt und beschriftet. Von dort geht es per kurzem Patchkabel weiter zum Switch. Der Charme dieser Lösung zeigt sich im Alltag – zieht das Arbeitszimmer um oder soll die Dose im Gästezimmer plötzlich ans Netz, steckst du einfach im Keller um, statt neue Kabel zu ziehen.

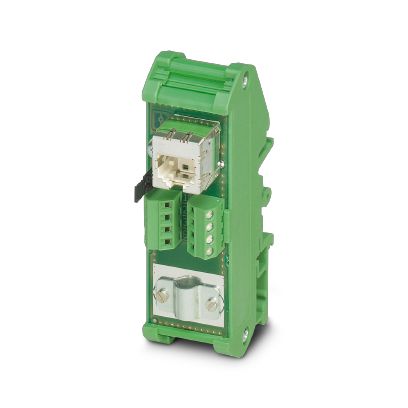

Für den klassischen Elektroverteiler bietet Phoenix Contact seine Cat.5e-Patchpanels in Hutschienenmontage an: die Variante FL-PP-RJ45/RJ45 (47,71 €) sowie die Ausführungen FL-PP-RJ45-LSA, FL-PP-RJ45-SC und FL-PP-RJ45-SCC (je 52,90 €). Die Varianten unterscheiden sich laut Typbezeichnung in der Anschlusstechnik – welche zu deiner Verkabelung passt, klärst du am besten über die jeweilige Produktseite.
Wer gleich in größeren Maßstäben denkt, greift zum Multimediaverteiler: Die Hager Multimedia Kits univers bündeln laut Produktbezeichnung 12x Patchpanel und 3x Steckdose in einem Gehäuse – das UM00M1 bringt zusätzlich 6x RJ45 mit, das UM00M2 kommt ohne RJ45-Module. Was im Detail zum Lieferumfang gehört, entnimmst du der Produktseite. Die eingebauten Steckdosen sind praktisch für Router und Switch – ihr Anschluss an die Netzspannung ist aber Sache der Elektrofachkraft.
Leerrohr-Tipp aus der Praxis: Dimensioniere Leerrohre großzügig und zieh lieber ein Rohr mehr als eins zu wenig – auch zu Stellen, an denen heute noch nichts geplant ist: Deckenauslass im Flur (Access Point), Haustür (Türstation), Garage und Außenbereich (Kamera). Ein leeres Rohr mit Zugdraht kostet beim Bau fast nichts; nachträglich Schlitze klopfen kostet Nerven, Geld und Staub. Und beschrifte jede Strecke an beiden Enden – dein Zukunfts-Ich wird es dir danken.
PoE-Switch: Daten und Strom über ein Kabel
- PoE (Power over Ethernet) heißt: Der Switch schickt neben den Daten auch die Stromversorgung übers Netzwerkkabel
- Ideal für Access Points an der Decke, Kameras und Türstationen – dort, wo keine Steckdose in der Nähe ist
- TP-Link deckt mit den Serien Festa und Omada vom kompakten 5-Port-Modell bis zum großen Rack-Switch alles ab
- Die PoE-Stufe steht im Produktnamen: PoE, PoE+ oder PoE++ – je nach Strombedarf deiner Endgeräte
- Mehr Auswahl findest du in der Kategorie Switche
Der Switch ist das Herz deines Heimnetzes: Er verbindet alle Ports des Patchpanels miteinander und mit dem Router. Mit PoE übernimmt er nebenbei die Stromversorgung deiner Access Points – ein Kabel zur Decke genügt, Steckdose überflüssig. Fürs Einfamilienhaus heißt die Kernfrage: Wie viele Ports brauchst du, und wie viele davon mit PoE?
| Modell | Ports (laut Produktname) | PoE | Preis |
|---|---|---|---|

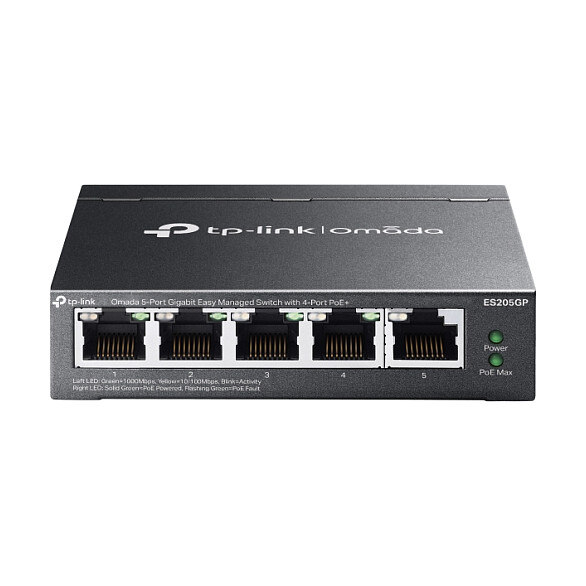

| TP-Link Omada ES205GP | 5x Gigabit | 4 Ports PoE+ | 55,67 € |
| TP-Link Festa FS308GP | 8-Port Gigabit | PoE | 111,69 € |

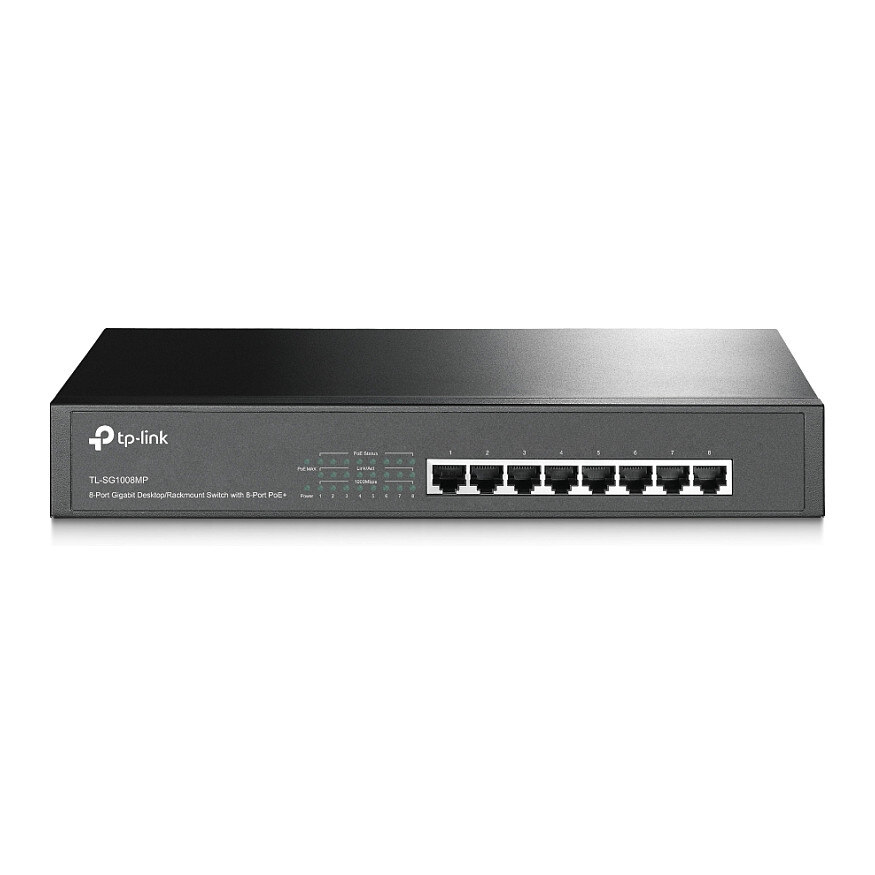

| TP-Link SG1008MP | 8-Port Gigabit | 8 Ports PoE+ | 121,19 € |

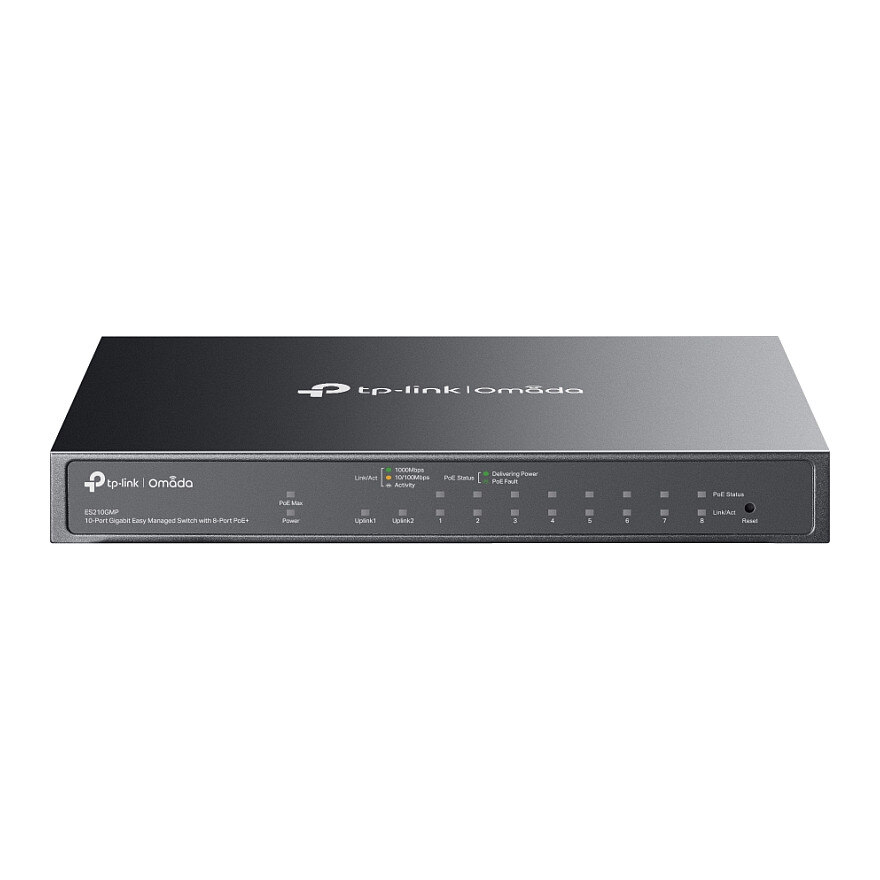

| TP-Link Omada ES210GMP | 8x Gigabit | 8 Ports PoE+ | 128,58 € |

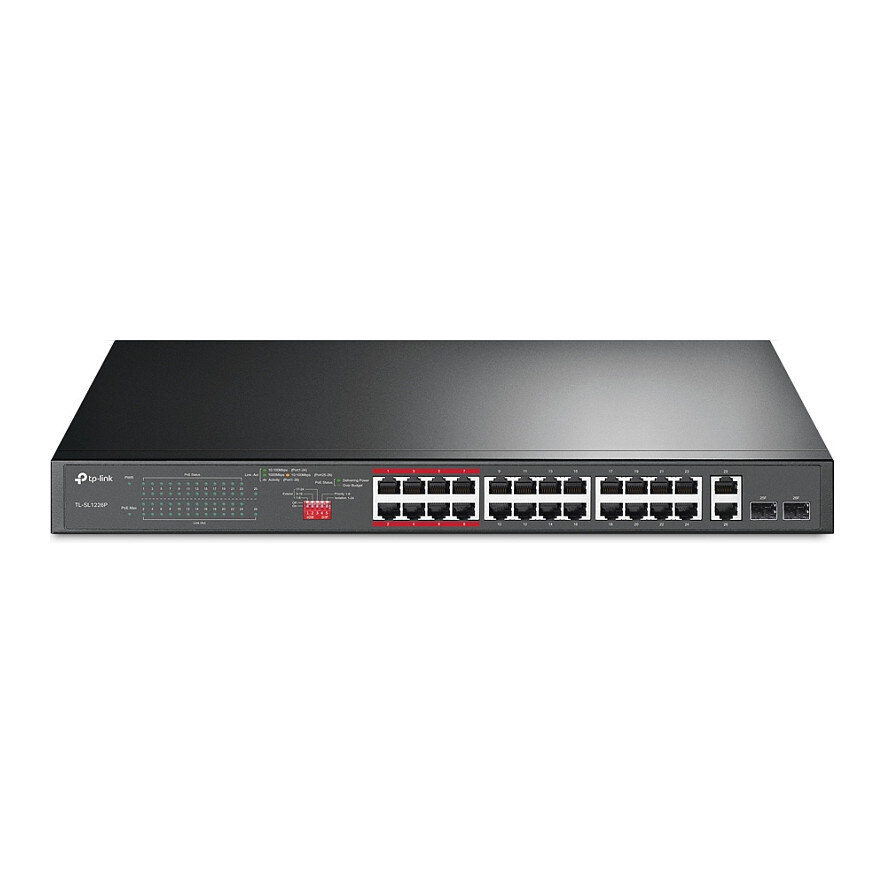

| TP-Link TL-SL1226P | 26-Port 10/100 Mbps | PoE | 166,90 € |

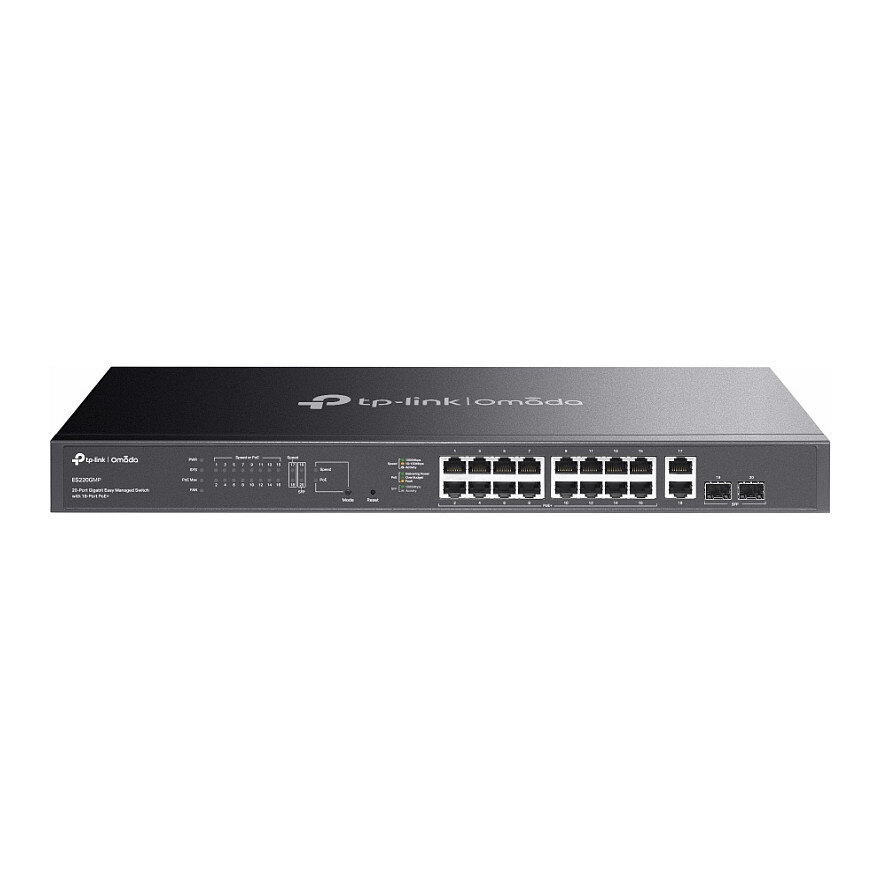

| TP-Link Omada ES220GMP | 20-Port Gigabit, Easy managed | 16 Ports PoE+ | 216,14 € |

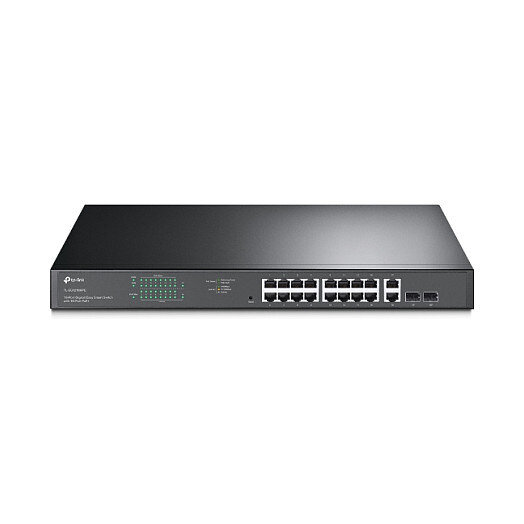

| TP-Link TL-SG1218MPE | 16x Gigabit | PoE | 224,66 € |

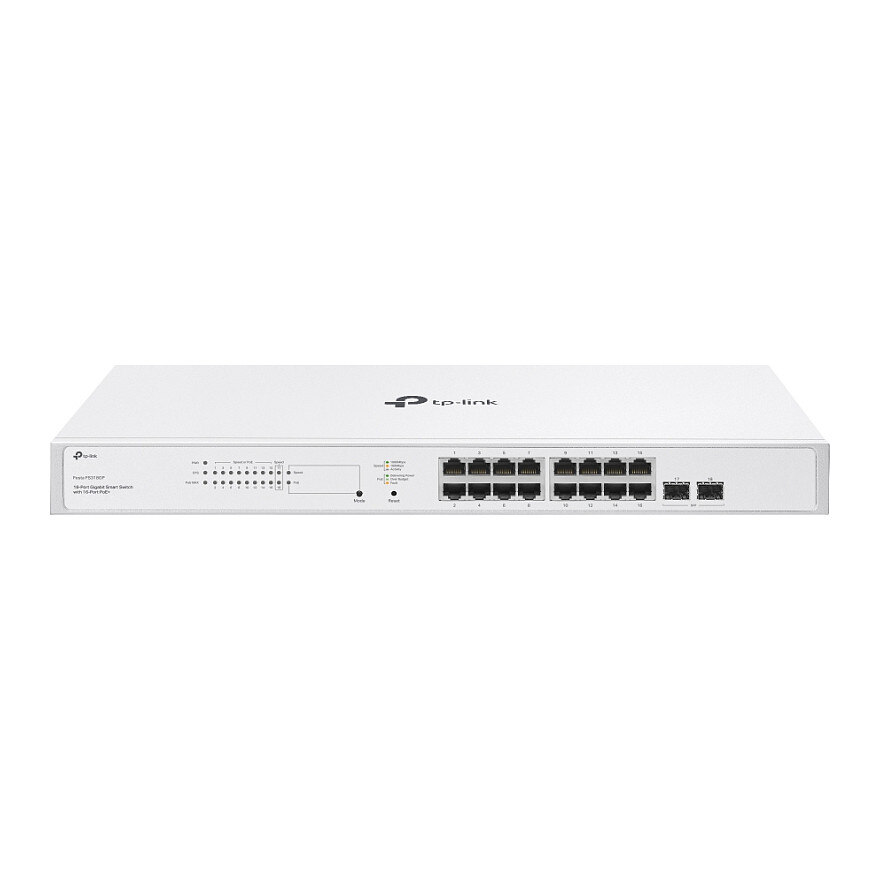

| TP-Link Festa FS318GP | 18-Port Gigabit | PoE | 243,70 € |
| TP-Link Omada SX3832MPP | 32x GE | 24 Ports PoE++ | 2.485,21 € |
Für den Einstieg – etwa ein bis zwei Access Points plus Kamera – genügt oft schon der kompakte Omada ES205GP (55,67 €) mit vier PoE+-Ports. Die goldene Mitte fürs typische Einfamilienhaus sind die 8-Port-Modelle wie der Festa FS308GP (111,69 €) oder der SG1008MP (121,19 €), bei dem laut Produktname alle acht Ports PoE+ liefern. Wer viele Dosen aufgelegt hat, greift zu 16 Ports aufwärts – zum Beispiel zum Omada ES220GMP (216,14 €), der als Easy-managed-Modell auch VLANs und Co. beherrschbar macht.
Und falls du Access Points eines anderen Systems einsetzen willst, etwa Ubiquiti UniFi: PoE ist herstellerübergreifend standardisiert – entscheidend ist, dass die PoE-Stufe des Switches (PoE, PoE+ oder PoE++) zum Strombedarf deines Access Points passt. Den findest du im Datenblatt des jeweiligen Geräts.
Alle Produkte im Überblick
Häufige Fragen
Welche Datendose ist für ein Einfamilienhaus sinnvoll?
Bewährt hat sich eine Dose mit zwei Anschlüssen pro Raum – ein Port für das aktuelle Gerät, einer als Reserve. Die Hager G3140 nimmt laut Produktbezeichnung zwei Cat-6A-Anschlüsse auf und ist 8/8-polig geschirmt ausgeführt. Damit bist du beim Abschluss im Raum sauber aufgestellt – die Details zur Montage findest du auf der Produktseite.
Brauche ich wirklich ein Patchpanel im Keller?
Sobald mehr als eine Handvoll Leitungen im Haus liegen: ja. Das Patchpanel gibt jeder Strecke einen nummerierten, sauber aufgelegten Port – ohne Panel hätten deine Verlegekabel lose Enden am Switch, und jede Änderung wird zum Ratespiel. Mit Panel steckst du einfach um. Für den Verteiler gibt es Patchpanels in Hutschienenmontage, alternativ bündelt ein Multimediaverteiler wie das Hager Multimedia Kit univers alles in einem Gehäuse.
Was bedeutet PoE, PoE+ und PoE++?
PoE steht für Power over Ethernet: Der Switch liefert die Stromversorgung für das Endgerät gleich über das Netzwerkkabel mit – ideal für Access Points, Kameras und Türstationen ohne Steckdose in der Nähe. Die Zusätze + und ++ stehen für höhere Leistungsstufen. Welche Stufe ein Switch bietet, steht direkt im Produktnamen – und welche dein Endgerät braucht, in dessen Datenblatt.
Funktioniert ein TP-Link PoE-Switch auch mit UniFi-Access-Points?
PoE ist herstellerübergreifend standardisiert – ein PoE-Switch kann grundsätzlich auch Access Points anderer Systeme wie Ubiquiti UniFi versorgen. Entscheidend ist, dass die PoE-Stufe des Switches (PoE, PoE+ oder PoE++) zum Strombedarf des Access Points passt. Vergleiche dazu das Datenblatt deines Access Points mit der Angabe im Produktnamen des Switches.
Wie viele Switch-Ports brauche ich?
Zähle deine aufgelegten Strecken am Patchpanel plus Router-Anschluss – und plane Reserve ein, denn ein voller Switch ist ärgerlich. Für kleine Setups genügt ein 5-Port-Modell wie der Omada ES205GP, das typische Einfamilienhaus landet oft bei 8 bis 16 Ports, und wer viele Dosen gesetzt hat, greift zu Modellen wie dem Omada ES220GMP mit 20 Ports laut Produktname.
Warum sollte das Verlegekabel ins Leerrohr?
Weil sich Technik weiterentwickelt, deine Wände aber bleiben. Im Leerrohr kannst du Kabel später nachziehen, tauschen oder ergänzen, ohne Schlitze zu klopfen. Die Mehrkosten beim Bau sind gering, der Gewinn an Flexibilität ist riesig. Zieh am besten auch Rohre zu Stellen, die du heute noch nicht belegst – Deckenauslass, Haustür, Außenbereich.
Kann ich die Netzwerkverkabelung selbst installieren?
Die reine Datenverkabelung arbeitet mit ungefährlicher Kleinspannung – Verlegekabel einziehen, Dosen auflegen und Patchkabel stecken kannst du mit etwas Sorgfalt selbst. Alles, was mit Netzspannung zu tun hat – etwa die Steckdosen im Multimediaverteiler oder Arbeiten am Zählerschrank – gehört dagegen zwingend in die Hand einer qualifizierten Elektrofachkraft.
