Phasenanschnitt vs. Phasenabschnitt: das richtige Dimmverfahren für deine LED

Wer LED-Leuchtmittel dimmen möchte, stößt schnell auf zwei Begriffe: Phasenanschnitt und Phasenabschnitt. Welches Verfahren du wählst, entscheidet darüber, ob dein Licht sauber herunterregelt oder unangenehm flackert und brummt. In diesem Deep-Dive erklären wir dir die Unterschiede, worauf du bei Mindestlast achten musst und wie du typische Fehler von vornherein vermeidest.

Warum das Dimmverfahren bei LED so wichtig ist

Bei klassischen Glühlampen war Dimmen simpel: Ein Phasenanschnittdimmer reduzierte die Spannung, der Draht glühte schwächer, das war es. LED-Leuchtmittel verhalten sich völlig anders. Sie enthalten eine Elektronik, die ihre eigene Stromversorgung regelt und deutlich sensibler auf die Art der Spannungsreduktion reagiert. Wählst du das falsche Verfahren oder unterschreitest die Mindestlast, quittiert die LED das mit Flackern, Brummen oder einem Dimmbereich, der sich nur in einem winzigen Fenster nutzen lässt.

Deshalb lohnt es sich, die beiden Grundverfahren zu verstehen, bevor du zu einem Aktor greifst.

Phasenanschnitt (leading edge)

Beim Phasenanschnitt wird die Sinuswelle der Netzspannung am Anfang jeder Halbwelle „abgeschnitten“ und erst verzögert durchgelassen. Dieses Verfahren wurde ursprünglich für induktive Lasten wie konventionelle Trafos entwickelt. Es arbeitet mit Triacs und ist robust, erzeugt aber bei vielen modernen LED-Leuchtmitteln ein hörbares Brummen und einen unruhigen Dimmverlauf. Für rein elektronische LED-Vorschaltgeräte ist der Phasenanschnitt daher oft nicht die ideale Wahl.

Phasenabschnitt (trailing edge)

Beim Phasenabschnitt läuft die Halbwelle am Anfang normal an und wird erst später abgeschnitten. Dieses Verfahren gilt bei den meisten dimmbaren 230V-LEDs als das sanftere und leisere. Es passt zu kapazitiven Lasten, wie sie elektronische LED-Treiber darstellen, und liefert in der Praxis den ruhigeren, flackerärmeren Dimmverlauf. Für moderne LED-Beleuchtung ist der Phasenabschnitt in vielen Fällen die bessere Empfehlung.

Ein hochwertiger Dimmaktor erkennt die angeschlossene Last idealerweise selbst oder lässt sich passend konfigurieren, sodass du dir über das genaue Verfahren im Alltag keine Gedanken mehr machen musst.

Mindestlast: der häufigste Grund für Flackern

Neben dem Verfahren ist die Mindestlast der zweite große Stolperstein. Jeder Dimmer benötigt eine gewisse Mindestleistung am Ausgang, um sauber zu arbeiten. LED-Leuchtmittel ziehen aber nur einen Bruchteil der Leistung einer Glühlampe. Hängst du zum Beispiel nur eine einzige 5-Watt-LED an einen Dimmer, der für deutlich mehr ausgelegt ist, kann die Elektronik ins Schwingen geraten – das Ergebnis ist Flackern, besonders im unteren Dimmbereich.

Die Faustregeln dagegen:

• Prüfe immer, ob dein Leuchtmittel als „dimmbar“ ausgewiesen ist – nicht jede LED lässt sich regeln.
• Kombiniere möglichst gleiche Leuchtmittel eines Herstellers an einem Dimmkanal.
• Bleibe innerhalb der vom Aktor vorgegebenen Leistungsgrenzen und beachte die untere Grenze bei sehr wenigen LEDs.
• Verteile viele Leuchten sinnvoll auf mehrere Kanäle, statt alles auf einen zu legen.

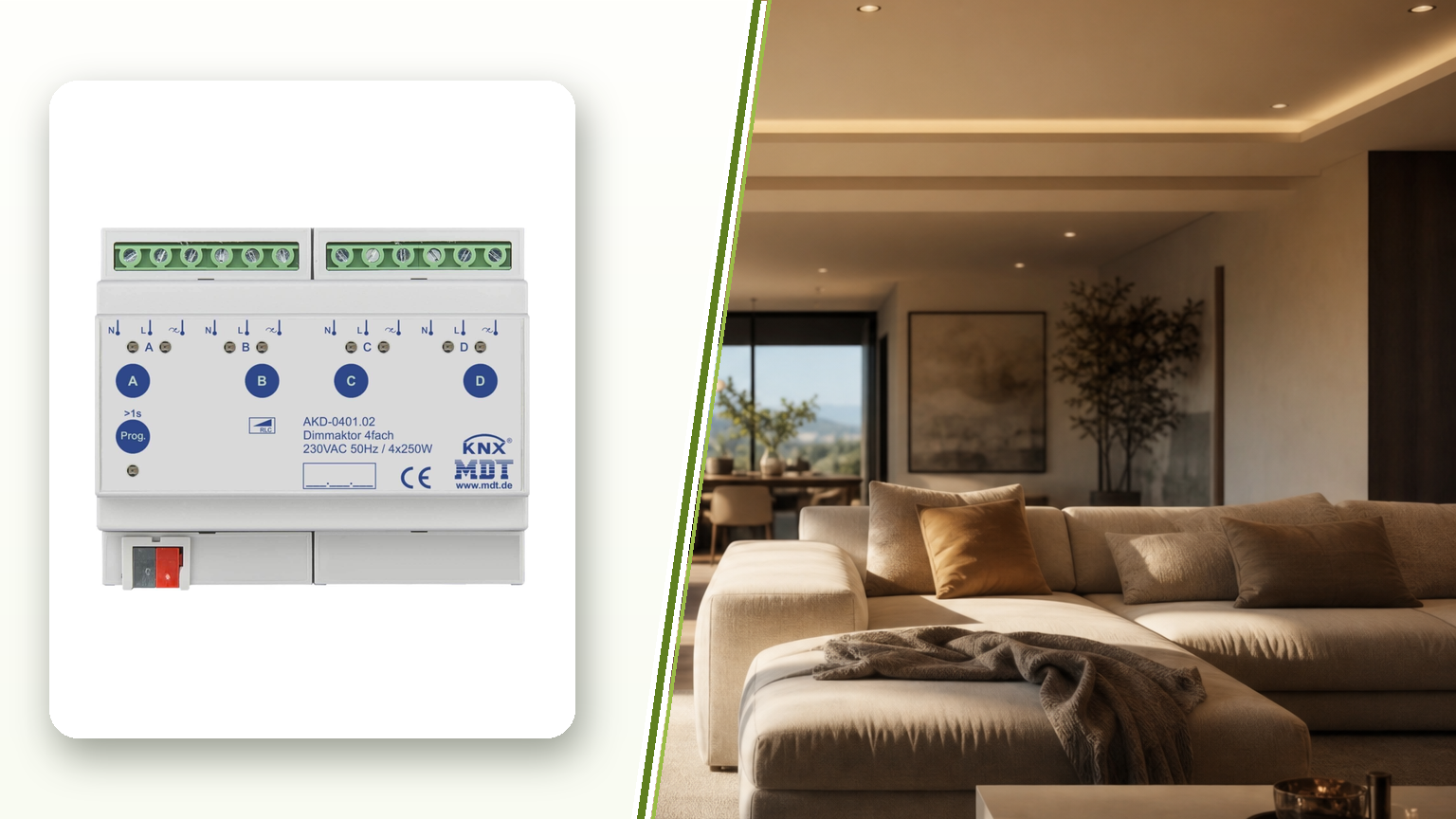

Der MDT Technologies Dimmaktor AKD 4-fach im Detail

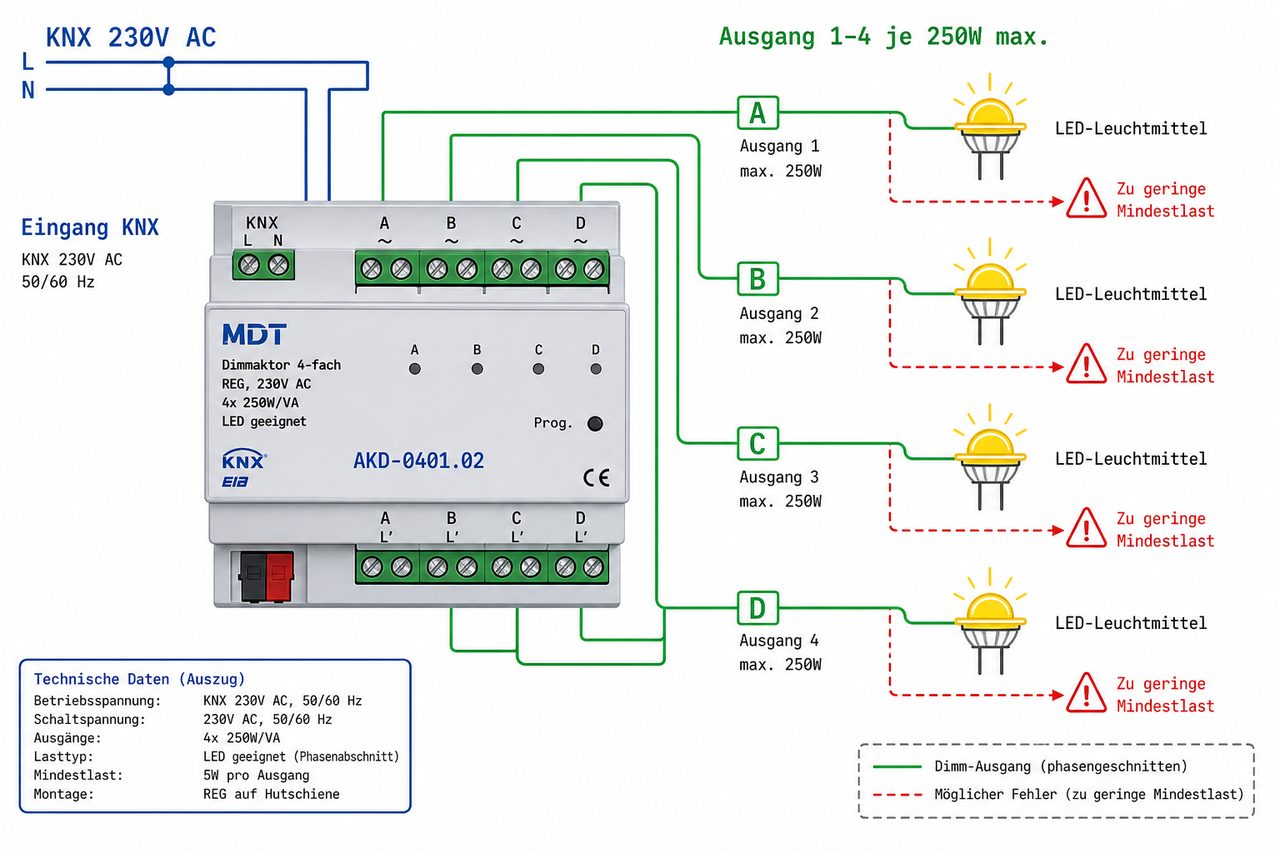

Wenn dein Zuhause auf KNX setzt, führt an einem dedizierten Dimmaktor kein Weg vorbei. Der MDT Technologies Dimmaktor AKD 4-fach 6TE REG 250W, 230VAC AKD-0401.02 ist genau dafür gebaut: Er empfängt KNX/EIB-Telegramme und steuert bis zu vier Verbraucher unabhängig voneinander. Jeder Ausgang lässt sich sowohl über das Bussystem als auch manuell am Gerät betätigen, was Inbetriebnahme und Wartung deutlich vereinfacht.

Leistung und flexible Kanalaufteilung

Besonders praktisch ist die variable Leistungsaufteilung des MDT Technologies Dimmaktor AKD 4-fach 6TE REG 250W, 230VAC AKD-0401.02. Im Vier-Kanal-Betrieb stehen dir 4 x 250 W zur Verfügung. Brauchst du an einer Stelle mehr Leistung, lassen sich Kanäle bündeln: Bei drei Kanälen sind 1 x 500 W und 2 x 250 W möglich, bei zwei Kanälen sogar 2 x 500 W. So passt du den Aktor flexibel an unterschiedlich große Lichtkreise an.

Funktionen für komfortable Lichtsteuerung

Der Aktor ist auf dimmbare 230V-LED-Leuchtmittel optimiert und bringt Komfortfunktionen mit, die über reines Auf- und Abdimmen hinausgehen. Dazu zählen uhrzeitabhängiges Dimmen und eine astronomische Steuerung, mit der sich die Beleuchtung am tatsächlichen Sonnenverlauf orientieren kann. So richtest du automatisierte Lichtszenen ein, ohne zusätzliche Hardware.

Montage und Einsatzbereich

Als Reiheneinbaugerät (REG) mit 6 TE Breite findet der MDT Technologies Dimmaktor AKD 4-fach 6TE REG 250W, 230VAC AKD-0401.02 seinen Platz auf der Hutprofilschiene im Verteiler. Er arbeitet mit 230 V AC bei 50/60 Hz, wird über den KNX-Bus betrieben und ist mit Schutzart IP20 für trockene Innenräume ausgelegt. Die zulässige Umgebungstemperatur reicht von -5 °C bis +45 °C, das Gehäuse ist in Grau gehalten. Damit fügt er sich unauffällig in jede bestehende Verteilung ein.

Weitere passende Geräte für dein Bussystem findest du in der Kategorie MDT.

Vergleich: Kanalkonfigurationen des AKD 4-fach

Weil sich der Aktor so flexibel aufteilen lässt, lohnt sich der Blick auf die verschiedenen Betriebsarten. Die folgende Tabelle zeigt, welche Konfiguration für welchen Einsatz sinnvoll ist.

So deckst du mit einem einzigen Gerät sehr unterschiedliche Anforderungen ab – vom fein aufgeteilten Mehrraum-Setup bis zum leistungsstarken Doppelkanal für großzügige Flächen.

So planst du dein Dimm-Setup richtig

Bevor du einen Aktor einbaust, lohnt sich ein kurzer Planungsschritt. Notiere dir, welche Leuchtmittel an welchem Kreis hängen, wie hoch deren Gesamtleistung ist und ob sie ausdrücklich als dimmbar gekennzeichnet sind. Danach ordnest du die Kreise den Kanälen zu und wählst – falls unterschiedlich stark belastet – die passende Kanalkonfiguration.

Achte darauf, dass alle Leuchtmittel an einem Kanal möglichst identisch sind. Mischst du verschiedene Fabrikate, können sich deren Elektroniken unterschiedlich verhalten und der Dimmverlauf wird uneinheitlich. Ein sauber geplanter Kanal mit gleichen LEDs ist die halbe Miete gegen Flackern und Brummen.

Wenn du dein System später erweitern willst, findest du weitere Geräte in den Kategorien Dimmaktoren und Aktoren.

Passendes Set & Zubehör

• MDT Technologies Dimmaktor AKD 4-fach 6TE REG 250W, 230VAC AKD-0401.02 – der zentrale Dimmaktor für dein KNX-System, ideal als Basis für vier unabhängige LED-Kreise.

Häufige Fragen zu Dimmverfahren und LED
