1Was ist Viega Raxofix?

Viega Raxofix ist ein Pressverbindungs-System für die Trinkwasser- und Heizungsinstallation. Statt Rohre über Gewinde zu verschrauben und einzudichten, wird ein flexibles PE-Xc-Kunststoffrohr (16 bis 63 mm) auf einen Fitting geschoben und mit einer Pressbacke dauerhaft und unlösbar verpresst. Die Fittings selbst bestehen aus Rotguss — korrosionsbeständig und für Trinkwasser geeignet.

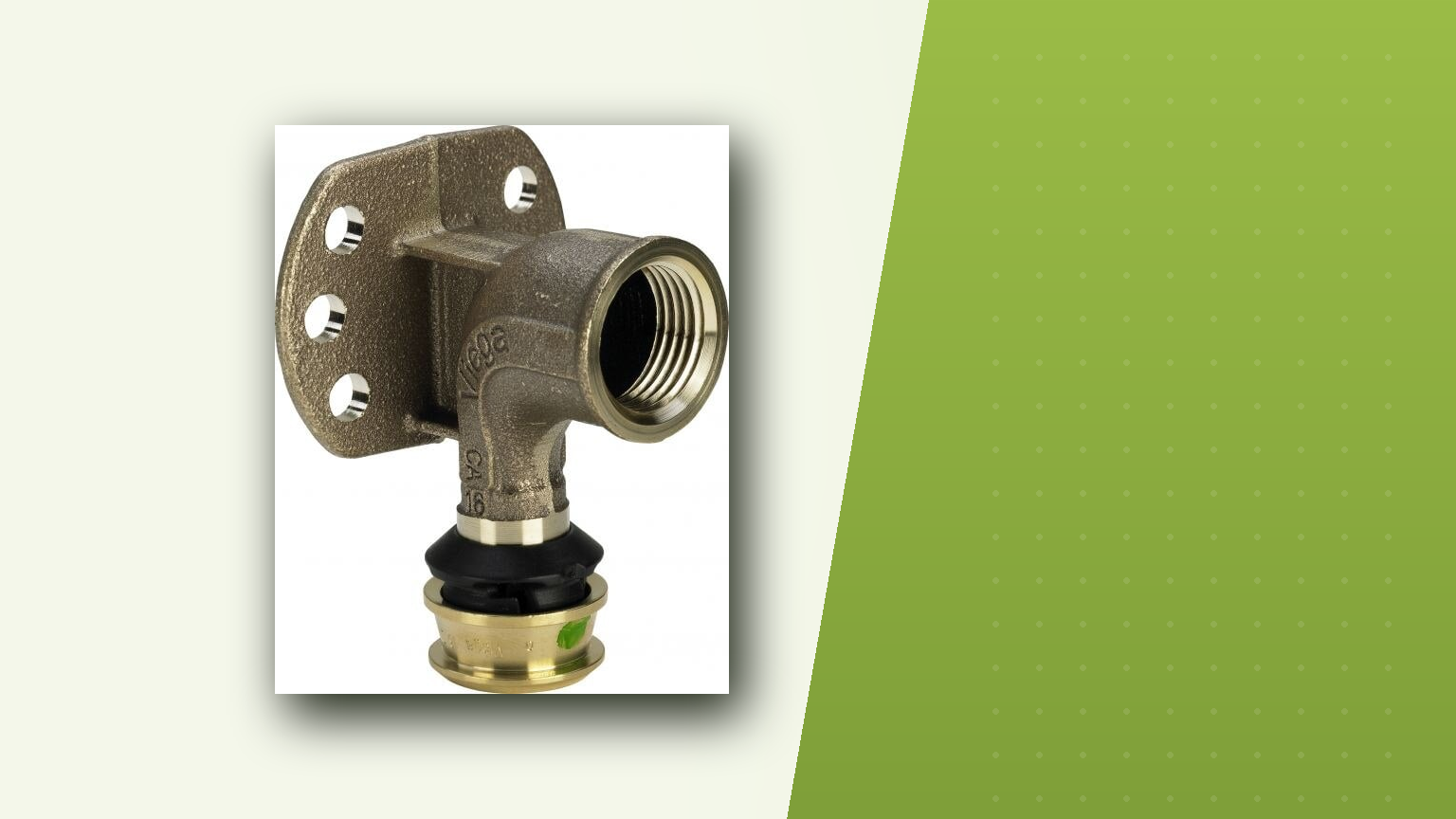

Das entscheidende Sicherheitsmerkmal ist die SC-Contur („Sicherheit unverpresst"). Sie sorgt dafür, dass eine versehentlich nicht verpresste Verbindung bei der Dichtheitsprüfung sofort sichtbar undicht wird. So bleibt keine vergessene Pressstelle unentdeckt hinter der Wand. Im Zentrum einer Installation steht dabei oft die Wandscheibe: Sie ist der feste Anschlusspunkt in der Wand, an dem später die Armatur angeschlossen wird — an ihrer Armaturseite sitzt das einzige Gewinde des Systems.

2Funktionsweise: SC-Contur & Verpressen

Das Rohr wird in den Fitting geschoben und verpresst; die SC-Contur macht jede unverpresste Stelle bei der Prüfung sichtbar.

Technisch entsteht die Verbindung durch plastische Umformung: Die Raxofix-Pressbacke drückt den Rotguss-Fitting mit definierter Kontur auf das PE-Xc-Rohr, ein innenliegender O-Ring dichtet dauerhaft ab. Weil das eine Pressverbindung ist und kein Gewinde, brauchst du an dieser Stelle kein Dichtmittel — nur an der Armaturseite der Wandscheibe sitzt ein echtes Gewinde.

Die SC-Contur ist Viegas Antwort auf das größte Risiko der Rohinstallation: die vergessene Pressstelle. Bleibt ein Fitting unverpresst, ist er bei der Dichtheitsprüfung (nass oder mit Luft/Prüfgas) gezielt undicht und fällt sofort auf — statt später hinter verputzter Wand zu tropfen. So wird jede Verbindung nachweisbar kontrolliert, bevor die Wand geschlossen wird.

3Wofür setzt du Raxofix ein?

Raxofix ist im Kern ein System für die Trinkwasser- und Heizungsinstallation im Ein- und Mehrfamilienhaus. Die Wandscheibe bildet dabei die Zapfstelle: An ihr wird die Armatur für Waschtisch, Küche, Dusche oder den Spülkasten angeschlossen. Über Systemfittings — Bögen für die Richtung, T-Stücke für Abzweige, Kupplungen zum Verlängern und Übergangsstücke auf Gewinde — führst du das 16-mm-Rohr sauber durch Wand und Vorwand bis zur Wandscheibe.

4Kaufberatung: Welche Wandscheibe & Fittings?

Einzel- oder Doppelwandscheibe?

Die Einzelwandscheibe (z.B. 5325.5 oder 5325.4) hat einen Armaturanschluss und ist die klassische Wandscheibe für einen Zapfpunkt. Die Doppelwandscheibe (5325.6/5325.7) nimmt zwei Anschlüsse nebeneinander in einem festen Achsmaß auf — ideal für Kalt- und Warmwasser an Waschtisch oder Küche, weil der Abstand für die Armatur bereits stimmt. Willst du die Leitung an der Wandscheibe durchschleifen (weitere Zapfstelle dahinter), nimmst du ein Wandscheiben-T-Stück (5324.3 mit IG bzw. 5325.8 mit AG).

Welche Größe / welcher Anschluss (16x1/2)?

16x1/2 ist die Standardangabe: 16 mm Raxofix-Rohranschluss auf ein 1/2"-Armaturgewinde. Für die typische Zapfstelle ist das die richtige Wahl. Das Rohr selbst gibt es im System von 16 bis 63 mm; für Wandscheiben und einzelne Anschlüsse ist 16 mm die gängige Dimension. Bei sehr beengten Verhältnissen gibt es die Wandscheibe auch als DN10-Variante (5325.51).

Innengewinde (IG) oder Außengewinde (AG)?

Klassische Wandscheiben haben ein Innengewinde (IG, Rp 1/2"), in das die Armatur bzw. der Anschlussnippel eingeschraubt wird — das ist der Normalfall. Ein Außengewinde (AG) brauchst du nur, wenn das Gegenstück ein Innengewinde hat. Achte beim Übergangsbogen und Übergangsstück auf die passende Ausführung (5314 = AG, 5314.11 = IG; 5311 = AG, 5312 = IG). Eingedichtet wird ausschließlich diese Gewindeseite — die Rohrseite ist eine Pressverbindung ohne Dichtmittel.

Welche Systemfittings brauchst du?

Neben der Wandscheibe hältst du am besten die Grundfittings vor: Bogen/Übergangsbogen für die Richtung, T-Stück für den Abzweig, Kupplung zum Verbinden und Verlängern, Übergangsstück für den Wechsel auf ein Gewinde und die (Winkel-)Verschraubung als lösbare Verbindung. Alle gibt es passend in 16 mm bzw. 16x1/2 aus Rotguss mit SC-Contur. Dazu das Raxofix-Rohr (PE-Xc, 16 mm) als das zu verpressende Rohr — und für die Schallentkopplung der Wandscheibe den Schallschlucker aus Gummi (5325.75).

5Raxofix Wandscheiben & Fittings im Vergleich

Die Bauteile unterscheiden sich vor allem in Funktion (Anschlusspunkt, Richtung, Abzweig, Übergang) und in der Gewindeausführung (IG oder AG). Im Zentrum stehen die Wandscheiben; darum herum liegen die Systemfittings und das Rohr. Die folgende Tabelle stellt echte Modelle mit Art.-Nr., Typ, Größe/Anschluss und Preis gegenüber — Wandscheiben zuerst.

Preise brutto, tagesaktuell aus dem Shop.

6Häufiger Fehler: falsche Wandscheibe & vergessene Pressstelle

Der häufigste Planungsfehler ist die falsche Wandscheibe. Wer für kalt und warm zwei Einzelwandscheiben nebeneinander setzt, trifft das genormte Achsmaß der Armatur nur mühsam — die Doppelwandscheibe (5325.6/5325.7) hält den Abstand automatisch ein. Prüfe außerdem vor dem Kauf die Gewindeausführung (IG oder AG) und die Größe (16x1/2), damit die Armatur später ohne Adapter passt.

Der zweite Klassiker ist die vergessene Pressstelle. Wird ein Fitting nur aufgeschoben, aber nicht verpresst, hält er zunächst scheinbar — und tropft später hinter der Wand. Genau hier hilft die SC-Contur: Sie macht die unverpresste Stelle bei der Dichtheitsprüfung sofort sichtbar. Verlass dich trotzdem nicht allein darauf, sondern arbeite jede Verbindung systematisch ab.

7Einbau & Verpressen in Kürze

So entsteht eine Raxofix-Verbindung Schritt für Schritt:

1. Rohr ablängen: Schneide das Raxofix-Rohr mit einer Rohrschere rechtwinklig auf Länge — nicht quetschen, sondern sauber trennen.
2. Kalibrieren & entgraten: Kalibriere das Rohrende und entgrate es innen wie außen, damit der O-Ring im Fitting nicht beschädigt wird.
3. Fitting aufschieben: Schiebe den Rotguss-Fitting bis zum Anschlag auf — die Sichtkontrolle (Rohr im Fenster sichtbar) bestätigt, dass das Rohr tief genug steckt.
4. Verpressen: Setze die passende Raxofix-Pressbacke auf die Kontur und verpresse die Verbindung vollständig mit dem Pressgerät.
5. Dichtheitsprüfung: Prüfe die Anlage auf Dichtheit. Die SC-Contur zeigt jede vergessene Pressstelle sofort an, bevor du die Wand schließt.

Die Wandscheibe wird an ihrer Rohrseite genauso verpresst; nur die Armaturseite trägt ein Gewinde, das nach Herstellervorgabe eingedichtet wird. Details und die genaue Reihenfolge stehen in der jeweiligen Montageanleitung von Viega.

8Häufige Fragen

9Passende Viega Raxofix Wandscheiben im Shop

Bestseller

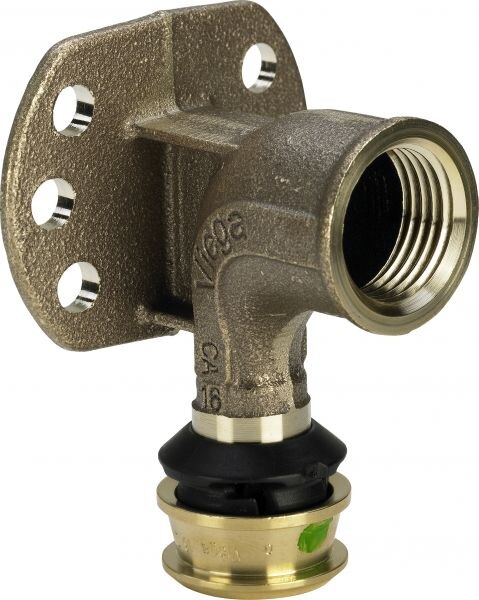

Wandscheibe RAXOFIX 5325.5, 645915 16x1/2, Rotguss mit SC-Contur

8,00 €

In den Warenkorb

Wandscheibe RAXOFIX 5325.4, 424443 16x1/2, Rotguss mit SC-Contur

10,76 €

In den Warenkorb

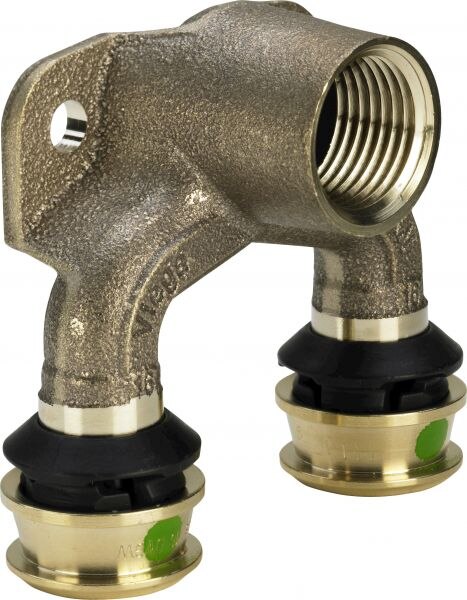

Doppelwandscheibe RAXOFIX 5325.7, 645946 16x1/2x16, Rotguss mit SC-Contur

16,72 €

In den Warenkorb

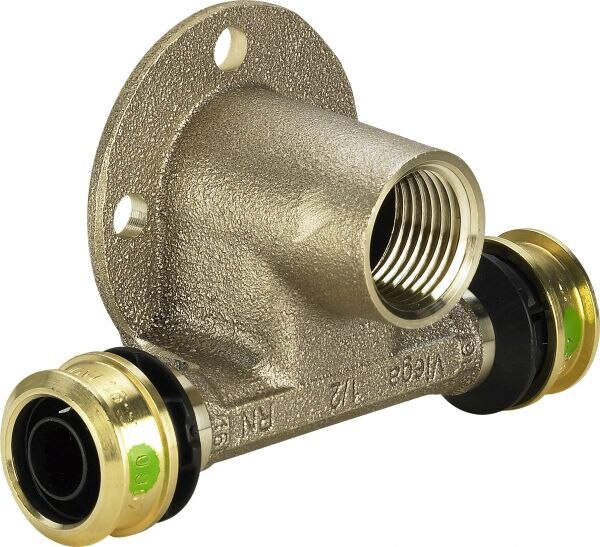

Wandscheiben T-Stück RAXOFIX 5324.3 16x1/2, 647803, SC-Contur und IG

22,30 €

In den Warenkorb

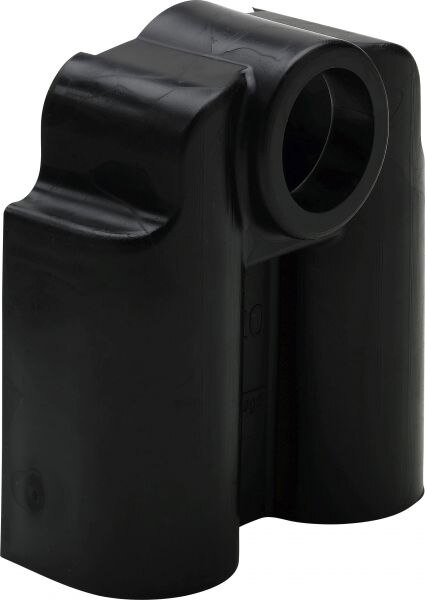

Schallschlucker RAXOFIX 5325.75, 657116 16mm, Gummi zu Wandscheibe
