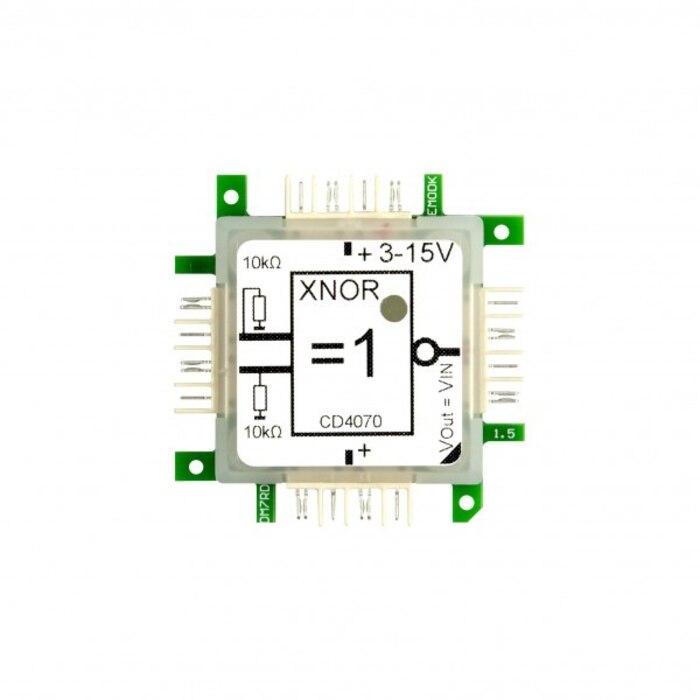

ALLNET BrickRknowledge Logik XNOR CD4070

Ein Moment der Faszination: Sie halten eine Logikkomponente in Händen, die klassische Elektronik mit moderner Modularität verbindet. Bereits beim ersten Blick eröffnet sich die Möglichkeit, digitale Logik verständlich, flexibel und unmittelbar in Ihre Projekte zu integrieren.

Technische Details

Dieses Modul realisiert eine logische XNOR-Verknüpfung mit zwei Eingängen und einem negierten Ausgang – basierend auf einem Viertel des CD4070-Gatters. Die Eingänge sind über jeweils 10 kΩ-Pulldown-Widerstände gegen Masse geführt und sorgen für definierte Pegel im Ruhezustand. Die Versorgungsspannung liegt im Bereich von +5 V bis +15 V, was eine flexible Integration in verschiedene Schaltungen erlaubt.

Anwendungsbereiche

• Modulare Logikschaltungen in IoT-Experimentierprojekten
• Prototyping von digitalen Vergleichsoperationen oder Paritätsprüfungen
• Lehr- und Lernumgebungen zur Veranschaulichung digitaler Logik (XNOR-Funktion)
• Integration in Baukasten-Systeme, bei denen eine klare, wiederverwendbare Logikkomponente gefragt ist

Sie profitieren von der klaren Struktur: Die XNOR-Funktion stellt sicher, dass das Ausgangssignal nur dann aktiv ist, wenn beide Eingänge dieselbe logische Ebene aufweisen – entweder beide hoch oder beide niedrig.

Ihre Vorteile

• Zuverlässige Logik: Pulldown-Widerstände sorgen für stabile Eingangspegel, selbst bei nicht angeschlossenen Eingängen.
• Flexible Spannungsversorgung: +5 V bis +15 V erlauben Einsatz in verschiedensten Umgebungen ohne zusätzliche Spannungsanpassung.
• Modulares Design: Ideal für den Einsatz in Brick-basierten Systemen – Sie können das Modul leicht kombinieren oder austauschen.
• Verständliche Funktionsweise: Die XNOR-Logik erfüllt präzise Aufgaben wie Paritätskontrolle oder Signalvergleiche – klar nachvollziehbar und sofort einsatzbereit.

Mit diesem Modul setzen Sie auf eine solide, verständliche und vielseitig einsetzbare Logikkomponente. Sie arbeiten strukturiert, effizient und mit dem Wissen, dass Ihre Logikschaltung auf bewährter Technologie basiert.
