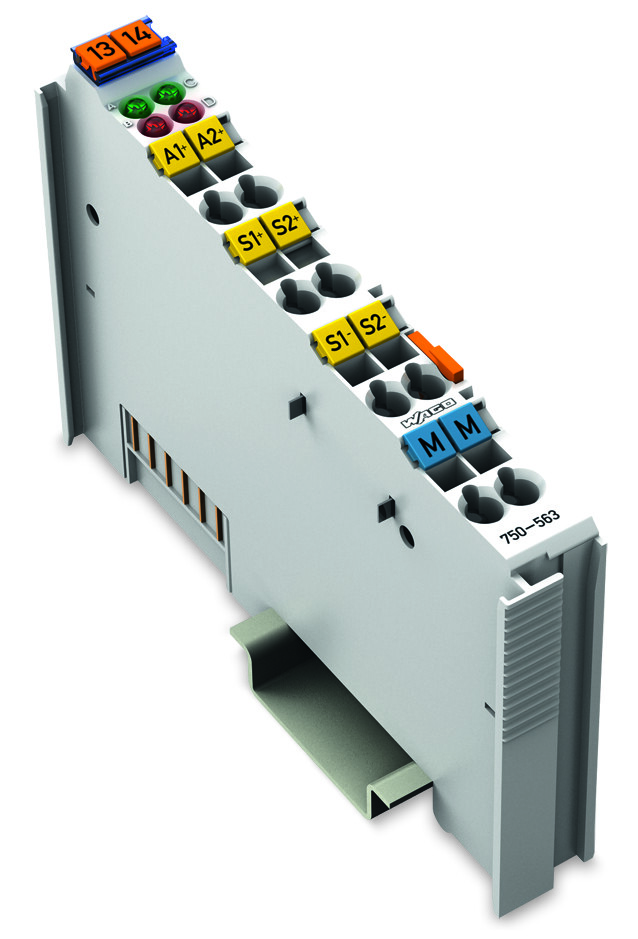

WAGO GmbH & Co. KG 2-Kanal-Analogausgang 0/4 20 mA 750-563

Beschreibung

2-Kanal-Analogausgang; 0/4 20 mA; 16 Bit; DC 6 18 VDas Analogausgangsmodul erzeugt Ausgangsströme im Bereich von 0/4 20 mA oder Ausgangsspannungen im Bereich 6 18 V für den Feldbereich.
Die Ausgangsbereiche sind konfigurierbar über WAGO-I/O-CHECK oder GSD-Dateien.

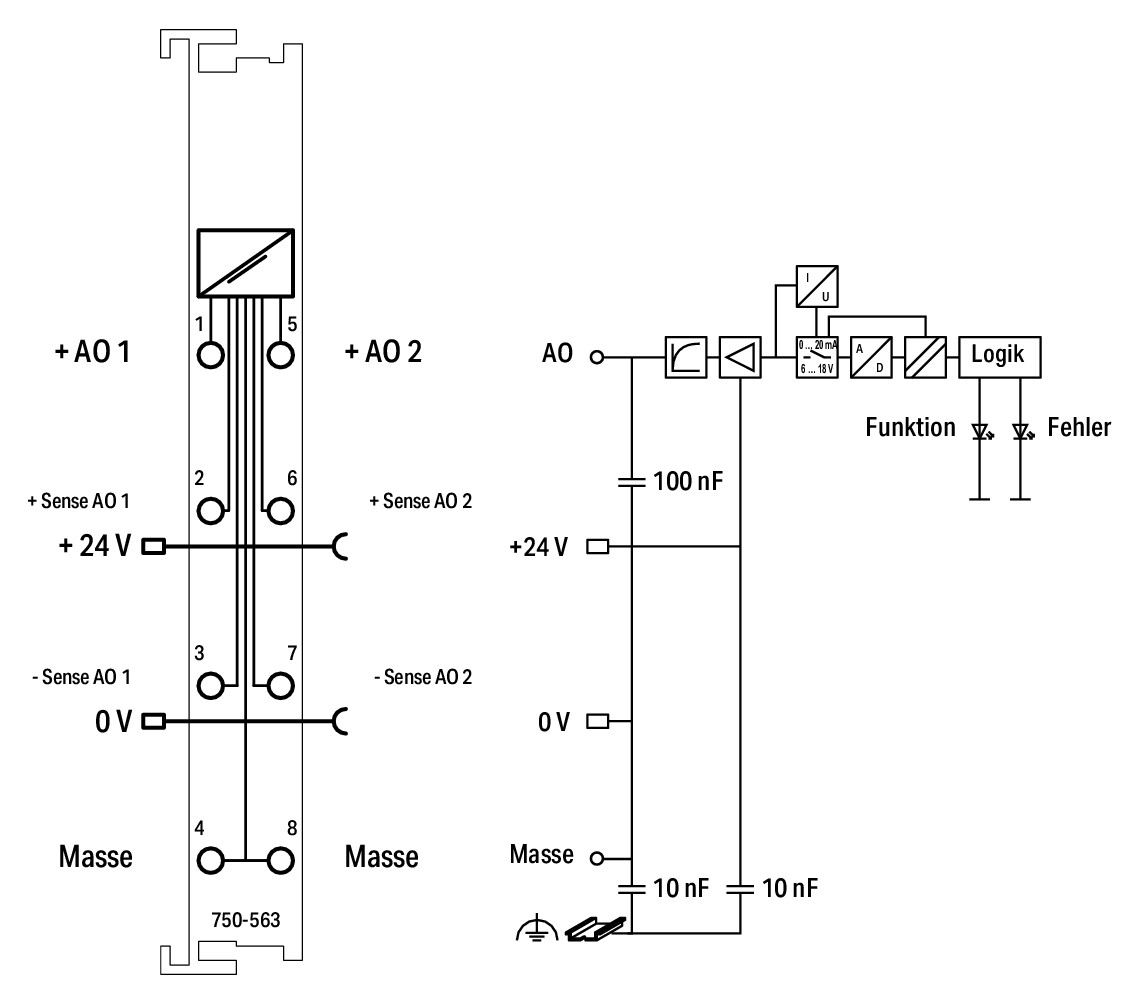

Das Modul besitzt zwei kurzschlussfeste Ausgangskanäle und ermöglicht die direkte Verdrahtung von zwei 2-Leiter-Aktoren an die Anschlüsse AO 1 und Masse bzw. AO 2 und Masse. Die Ausgabe der Signale erfolgt über AO 1 bzw. AO 2. Zusätzlich können die Sense-Leitungen von 4-Leiter-Aktoren an die Anschlüsse -Sense AO1 und +Sense AO1 bzw. -Sense AO2 und +Sense AO2 angeschlossen werden.
Beide Ausgangskanäle besitzen ein gemeinsames Massepotential.
Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 16 Bit ausgegeben.
Zur Spannungsversorgung wird die interne Systemspannung und die Feldversorgungsspannung genutzt.
