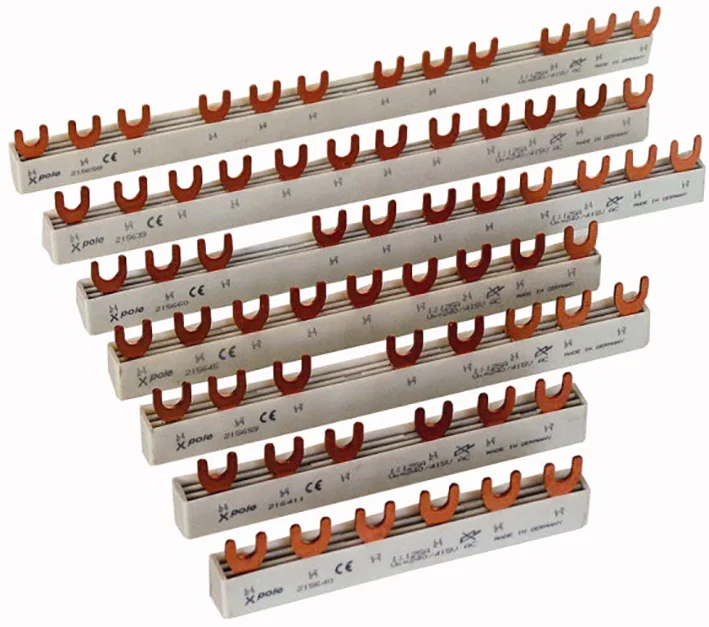

Eaton (Installation) Sammelschiene Euro-Vario 63A EVG-3P+3N/12MODUL

Beschreibung

Eaton (Installation) Sammelschiene Euro‑Vario 63A EVG‑3P+3N/12MODUL

Ein präzise verarbeitetes Element für moderne Schaltschränke – diese Sammelschiene verbindet durchdachte Konstruktion mit klaren Vorteilen für Ihre Installation. Die saubere Führung der Strompfade minimiert Überschläge, während die modulare Einheit Zeit spart und Sicherheit erhöht.

Technische Details

• Bemessungsdauerstrom: 63 A
• Bedingter Bemessungskurzschlussstrom (Iq): 25 kA
• Bemessungsstoßspannung: 4 kV
• Bemessungsbetriebsspannung (max.): 415 V
• Leiterquerschnitt: 10 mm²
• Länge: 211 mm
• Breite: 12 Teilungseinheiten
• Anzahl Phasen / Polzahl: 4‑polig (3 Phasen + Neutralleiter)
• Anschlussart: Gabelanschluss
• Isoliert: ja
• Kurzzeitstromfestigkeit (Icw): 0 kA
• Teilungsmaß: 0 mm

Diese Daten wurden verifiziert anhand der offiziellen Beschreibung von Eaton sowie ergänzender Händlerinformationen.

Anwendungsbereiche

Diese Sammelschiene ist ideal geeignet für den Einsatz in Schaltschränken mit modularen Schutz- und Steuergeräten wie Leitungsschutzschaltern, Fehlerstromschutzschaltern und kombinierten Schaltern (PLS, CLS, PKN, PFIM, PFHM, PFNM). Durch den Verzicht auf Endkappen ist sie besonders flexibel einsetzbar und erlaubt schnelle Anpassungen in der Installation.

Ihre Vorteile

• Minimierte Überschläge: Die isolierte Ausführung reduziert das Risiko von Fehlfunktionen und erhöht die Betriebssicherheit.
• Endkappen überflüssig: Sie sparen Materialkosten und vermeiden zusätzlichen Aufwand bei der Montage.
• 30 % Zeitersparnis bei der Montage: Die durchdachte Konstruktion ermöglicht schnelle, saubere Installation – besonders im Vergleich zu herkömmlichen Sammelschienen.
• Hohe Stromtragfähigkeit und Sicherheit: Mit 63 A Dauerstrom und 25 kA Kurzschlussfestigkeit ist die Sammelschiene für anspruchsvolle Anwendungen vorbereitet.
• Platzsparend: Mit nur 12 Teilungseinheiten und einer kompakten Länge von 211 mm fügt sich die Schiene effizient in enge Verteiler ein.

Für Sie bedeutet das: eine robuste, zuverlässige Lösung für effiziente Elektroinstallationen mit hohem Sicherheitsstandard und klar messbarem Nutzen in Zeit- und Materialeinsatz.
