Schalterprogramme
ABB Stotz S&J Schütz AF16-22-00-13
51,50 €
Enthält 19% MwSt.
zzgl. Versand

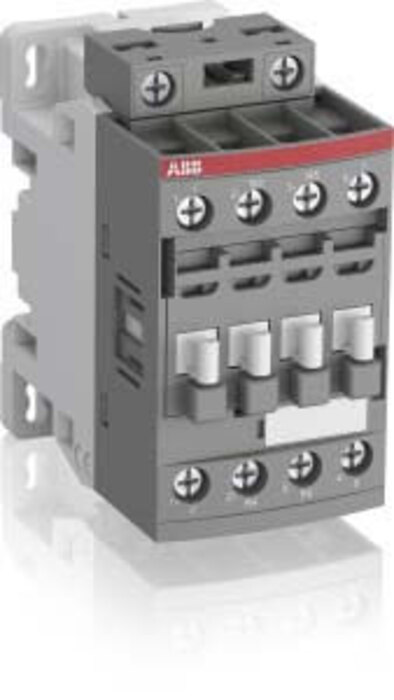

ABB Stotz Schtz AF16-22-00-13
Nicht auf Lager - Lieferzeit bis zu 14 Werktage*
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.
*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.
Beschreibung
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20…500 VDC bis 24…500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Zusätzliche Informationen
| Gewicht | 0,27 kg |
|---|---|
| Größe | 7,9 × 8,7 × 4,7 cm |
| Gtin |
3471523116337 |
| MPN |
1SBL177501R1300 |
| Brand |
Abb |
| Serie |
AF16 |
| Artikel Klasse |
Leistungsschütz zum Schalten von Wechselstrom |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
100..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
100 V |
| Bemessungssteuerspeisespannung Us bei DC |
100 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
2 |
| Anzahl der Schließer als Hauptkontakte |
2 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
690 V |
| Betriebsspannung bei AC 60 Hz |
690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW |
| Bemessungsbetriebsleistung NEMA |
1,5 kW |
| Geeignet für Reiheneinbau |
nein |
