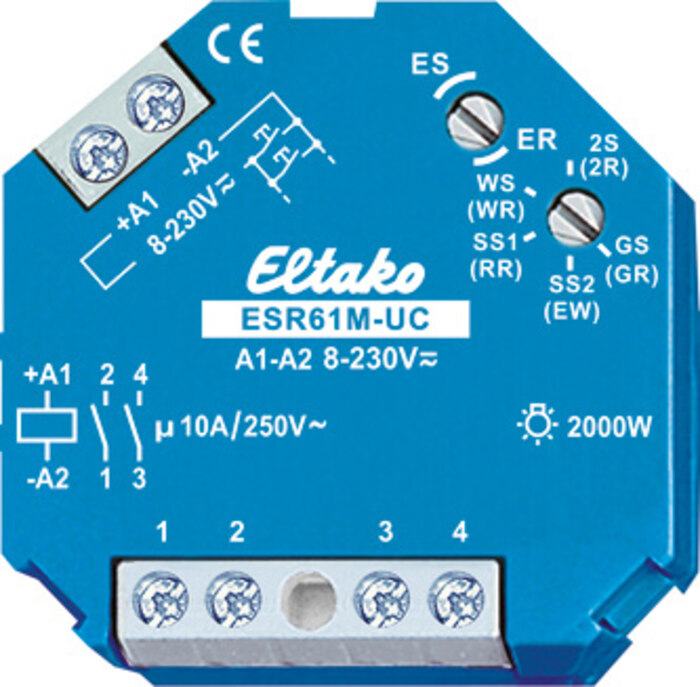

Eltako Multi.-Stromstoßschalter 1+1S. pot frei 10A ESR61M-UC

Eltako Multi.-Stromstoßschalter 1+1S. pot frei 10A ESR61M-UC

Name: Eltako Multi.-Stromstoßschalter 1+1S. pot frei 10A ESR61M-UC
Brand: Eltako
SKU: eltako-4010312108079
Price: 40.33 EUR
Availability: InStock

40,33 €

Enthält 19% MwSt.

zzgl. Versand

1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust.

Auf Lager - Lieferzeit: 2-3 Werktage*

*Gilt für Lieferungen innerhalb Deutschlands, bei Verfügbarkeit und Zahlungseingang.

Sofort verfügbar: 16 Stück

EAN: 4010312108079

Herstellerartikelnummer: 61200301

Beschreibung

1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Es kann zwischen 10 Funktionen gewählt werden: 2S = Stromstoßschalter mit 2 Schließern. (2R) = Schaltrelais mit 2 Schließern. weiß = Stromstoßschalter mit 1 Schließer und 1 Öffner. (WR) = Schaltrelais mit 1 Schließer und 1 Öffner. SS1 = Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 (1-2) - Kontakt 2 (3-4) - Kontakte 1 + 2. (RR) = Schaltrelais (Ruhestromrelais) mit 2 Öffnern. SS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. (EW) = Einschalt-Wischrelais mit 1 Schließer und 1 Öffner, Wischzeit 1s. GS = Gruppenschalter 1 + 1 Schließer mit der Schaltfolge 0 - Kontakt 1 - 0 - Kontakt 2. (GR) = Gruppenrelais 1 + 1 Schließer (Relais mit wechselnd schließendem Kontakt). Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.

Einbau und Abmessungen

Für Einbaumontage. 45mm lang, 45mm breit, 32mm tief.

Wichtige Hinweise

Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust.

Elektronisches Multifunktions-Stromstoß-Schaltrelais, 1 + 1 Schließer 10 AEltako-Bestellnummer: 61200301Unverbindliche Preisempfehlung des Herstellers: ~~71,90 €~~ – du sparst 44 %

Bistabiles SchaltrelaisOhne Standby-VerlustUniversal-Steuerspannung

Anwendung & Auswahl

Der ESR61M-UC von Eltako ist ein Elektronisches Multifunktions-Stromstoß-Schaltrelais, 1 + 1 Schließer 10 A. Das Gerät schaltet 1 Schließer, 10 A / 250 V, für 230-V-LED-Lampen bis 200 W, für Glüh- und Halogenlampen bis 2000 W. Besonderheiten laut Hersteller: Bistabiles Schaltrelais, Ohne Standby-Verlust, Universal-Steuerspannung.

Technische Daten

Kontakt & Schaltleistung	1 Schließer, 10 A / 250 V
Schaltleistung LED 230 V	bis 200 W
Glüh-/Halogenlast 230 V	2000 W

Herstellerangaben Eltako. Verbindlich ist das Datenblatt.

Datenblätter & Anleitungen

PDFDatenblatt – Original beim Hersteller Eltako PDFDatenblatt – Original beim Hersteller Eltako PDFBedienungsanleitung – Original beim Hersteller Eltako

Passende Ratgeber & Markenwelt

›Stromstoßschalter und Schaltrelais von Eltako: Auswahlhilfe für die Hutschiene ›Eltako-Markenwelt entdecken

Zusätzliche Informationen

Artikelklasse	Zeitrelais
Nennstrom	10 A
Spannungsart der Betriebsspannung	AC
Werkstoff des Kontakteinsatzes	Thermoplast
Werkstoff des Kontaktes	Kupfer
Ausführung des elektrischen Anschlusses	Schraubanschluss
Breite	18 mm
Höhe	66 mm
Tiefe	58 mm
Gewicht	0,06 kg
Maße	2,0 × 9,0 × 7,0 cm
Betätigungsart	analog mit Multifunktion
Zeitbereich	0,1..14400 s
Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung DC	12 V
Anzahl der Ausgänge, unverzögert, Schließer	2
Betriebsspannung AC 50 Hz	230 V
Betriebsspannung DC	8 V
Max. Einschaltstrom	10 A
Schaltleistung Glühlampen	2000 W
Schaltleistung Leuchtstofflampen DUO	1000 VA
Schaltleistung Leuchtstofflampen parallel	1000 VA
Schaltleistung Leuchtstofflampen induktiv	500 VA
